Van Cổng Inox DN200

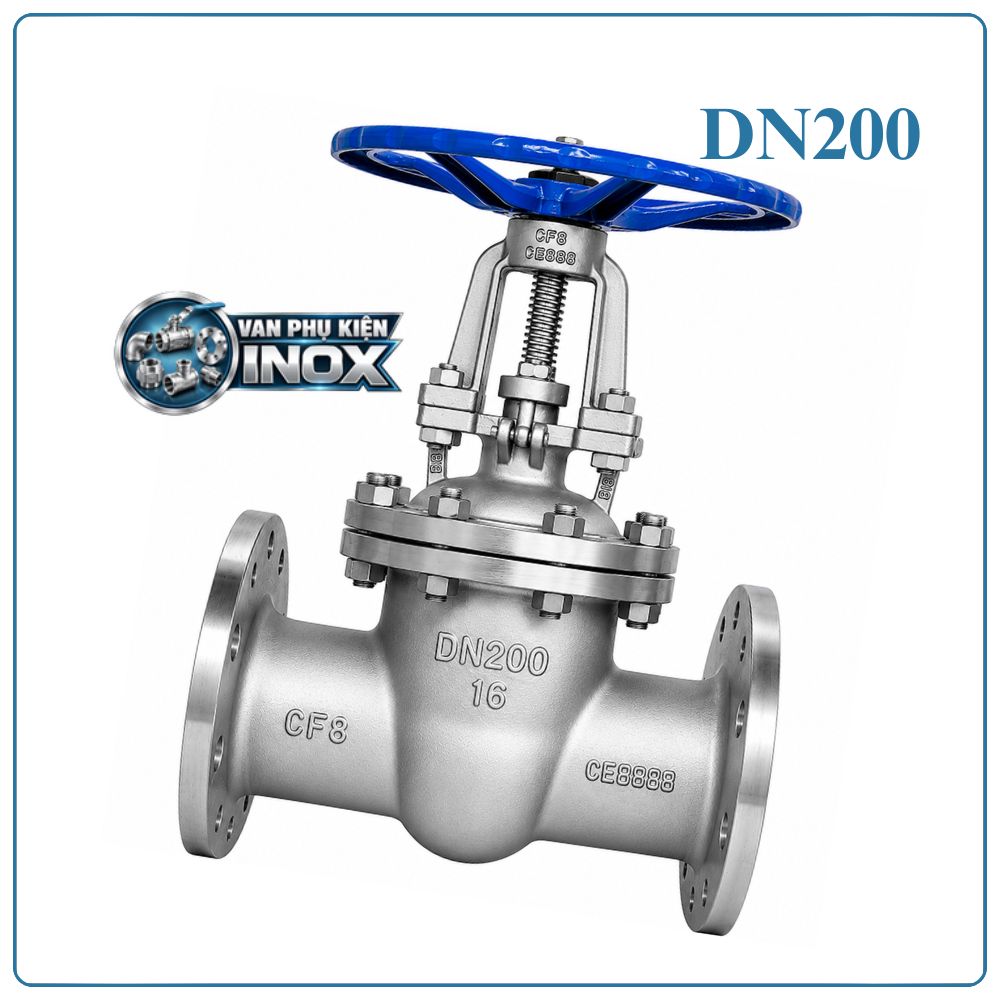

Van cổng inox DN200 là gì?

Van cổng inox DN200 là dòng van công nghiệp được thiết kế cho hệ thống đường ống DN200 (8 inch) với đường kính ngoài Phi 219 mm. Thiết bị được sản xuất từ inox 304, kết nối mặt bích và vận hành bằng tay quay, có nhiệm vụ đóng hoặc ngắt hoàn toàn dòng lưu chất trong hệ thống.

Nhờ khả năng chống ăn mòn tốt, chịu áp lực ổn định và độ bền cao, van cổng inox DN200 là lựa chọn phù hợp cho các hệ thống có lưu lượng lớn trong nhà máy, khu công nghiệp và các công trình hạ tầng.

Ưu điểm van cổng inox DN200

Trong các hệ thống đường ống kích thước lớn, van cổng inox DN200 mang đến nhiều lợi ích về hiệu suất và tuổi thọ sử dụng.

• Inox 304 có khả năng chống oxy hóa và chống ăn mòn trong nhiều môi trường.
• Thiết kế cửa van giúp dòng chảy đi qua gần như toàn bộ tiết diện khi mở.
• Kết nối mặt bích tạo liên kết chắc chắn, phù hợp với hệ thống áp lực cao.
• Độ kín tốt, giảm thất thoát lưu chất trong quá trình vận hành.
• Kết cấu bền vững, hoạt động ổn định trong thời gian dài.
• Dễ dàng tháo lắp, kiểm tra và bảo dưỡng định kỳ.
• Thích hợp cho nhiều loại môi chất như nước, hơi, dầu, khí nén và hóa chất nhẹ.

Thông số kỹ thuật van cổng inox DN200

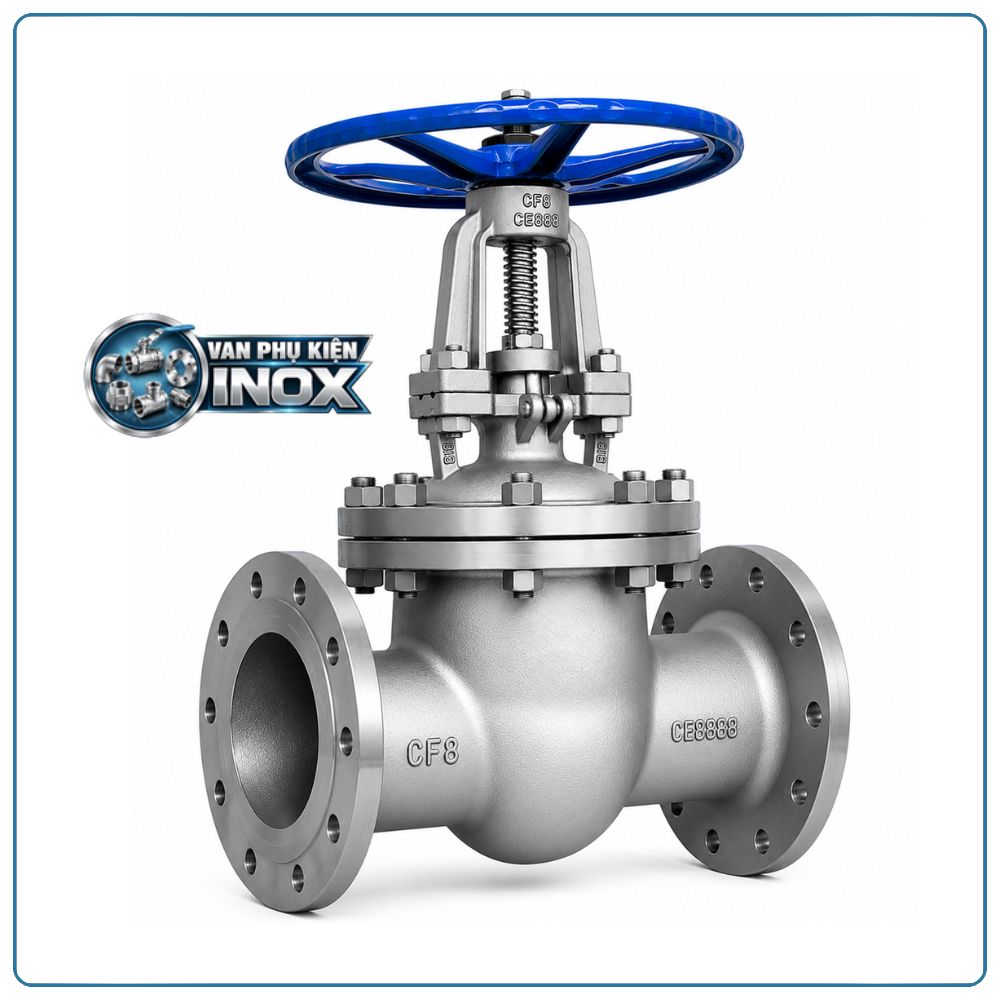

Cấu tạo van cổng inox DN200

Van cổng inox DN200 được chế tạo từ nhiều chi tiết có độ chính xác cao nhằm đảm bảo khả năng vận hành ổn định trong các hệ thống công nghiệp.

Nguyên lý hoạt động

Van cổng inox DN200 làm việc theo nguyên lý nâng hạ đĩa van thông qua cơ cấu ren giữa tay quay và ty van.

Khi xoay tay quay theo chiều mở, ty van dịch chuyển lên trên, kéo đĩa van rời khỏi vị trí làm kín, cho phép lưu chất lưu thông với lưu lượng lớn và ít bị cản trở. Khi xoay theo chiều đóng, đĩa van hạ xuống từ từ đến khi tiếp xúc hoàn toàn với ghế van, tạo lớp kín giúp ngăn chặn dòng chảy.

Nhờ thiết kế này, van phù hợp với chức năng đóng ngắt hơn là điều tiết lưu lượng, góp phần giảm mài mòn và kéo dài tuổi thọ thiết bị.

Ứng dụng của van cổng inox DN200

Van cổng inox DN200 được sử dụng phổ biến trong các hệ thống đường ống có lưu lượng lớn và yêu cầu thiết bị có độ bền cao.

• Hệ thống cấp nước cho khu công nghiệp và khu đô thị.
• Nhà máy xử lý nước sạch, nước thải.
• Đường ống truyền tải hơi và nước nóng.
• Hệ thống sản xuất thực phẩm, đồ uống.
• Nhà máy hóa chất và dược phẩm.
• Hệ thống dẫn dầu, nhiên liệu và khí nén.
• Nhà máy nhiệt điện, giấy, xi măng.
• Công trình phòng cháy chữa cháy và hạ tầng kỹ thuật.

Quy trình lắp đặt van cổng inox DN200

Do kích thước lớn và trọng lượng tương đối nặng, việc lắp đặt van cần được thực hiện cẩn thận để đảm bảo an toàn và hiệu quả vận hành.

Bước 1: Kiểm tra thiết bị

Đối chiếu kích thước DN200, tiêu chuẩn mặt bích và áp lực PN10 hoặc PN16 với thiết kế của hệ thống. Đồng thời kiểm tra ngoại quan, bảo đảm van không bị va đập hoặc biến dạng.

Bước 2: Chuẩn bị vị trí lắp đặt

Làm sạch hai đầu đường ống, loại bỏ cặn bẩn, xỉ hàn và các vật cản. Đối với van có trọng lượng lớn, nên sử dụng pa lăng hoặc thiết bị nâng hạ để đưa van vào vị trí.

Bước 3: Lắp gioăng làm kín

Đặt gioăng đúng tâm giữa hai mặt bích. Việc lựa chọn gioăng phù hợp với môi trường làm việc sẽ giúp tăng độ kín và kéo dài tuổi thọ hệ thống.

Bước 4: Căn chỉnh mặt bích

Đưa van vào đúng vị trí, căn chỉnh các lỗ bulông đồng đều trước khi lắp bulông. Không dùng lực ép để kéo hai mặt bích lại gần nhau vì có thể gây biến dạng thân van.

Bước 5: Siết bulông

Siết bulông theo hình sao hoặc hình chữ X, chia thành nhiều lượt để lực phân bố đồng đều trên toàn bộ mặt bích.

Bước 6: Kiểm tra vận hành

Tiến hành đóng mở van nhiều lần để kiểm tra hành trình của đĩa van. Đảm bảo tay quay hoạt động nhẹ, không có hiện tượng kẹt hoặc phát sinh tiếng ồn bất thường.

Bước 7: Đưa hệ thống vào hoạt động

Cho hệ thống vận hành thử ở áp suất thấp, sau đó tăng dần đến áp suất thiết kế. Kiểm tra các vị trí mặt bích, gioăng và bulông trước khi đưa vào vận hành chính thức.

Đơn vị cung cấp van cổng inox DN200 uy tín

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên phân phối van cổng inox DN200 inox 304 mặt bích PN10 – PN16 với nhiều thương hiệu chất lượng, đáp ứng nhu cầu của các công trình dân dụng và công nghiệp trên toàn quốc.

Khi mua hàng tại DTA Việt Nam, khách hàng sẽ được:

• Tư vấn lựa chọn sản phẩm phù hợp với từng hệ thống.
• Cung cấp đầy đủ chứng từ CO, CQ theo yêu cầu.
• Nguồn hàng sẵn kho, giao hàng nhanh trên toàn quốc.
• Giá thành cạnh tranh cho cả khách lẻ và dự án.
• Đội ngũ kỹ thuật hỗ trợ lắp đặt và giải đáp trong suốt quá trình sử dụng.
