Van Cổng Inox DN100

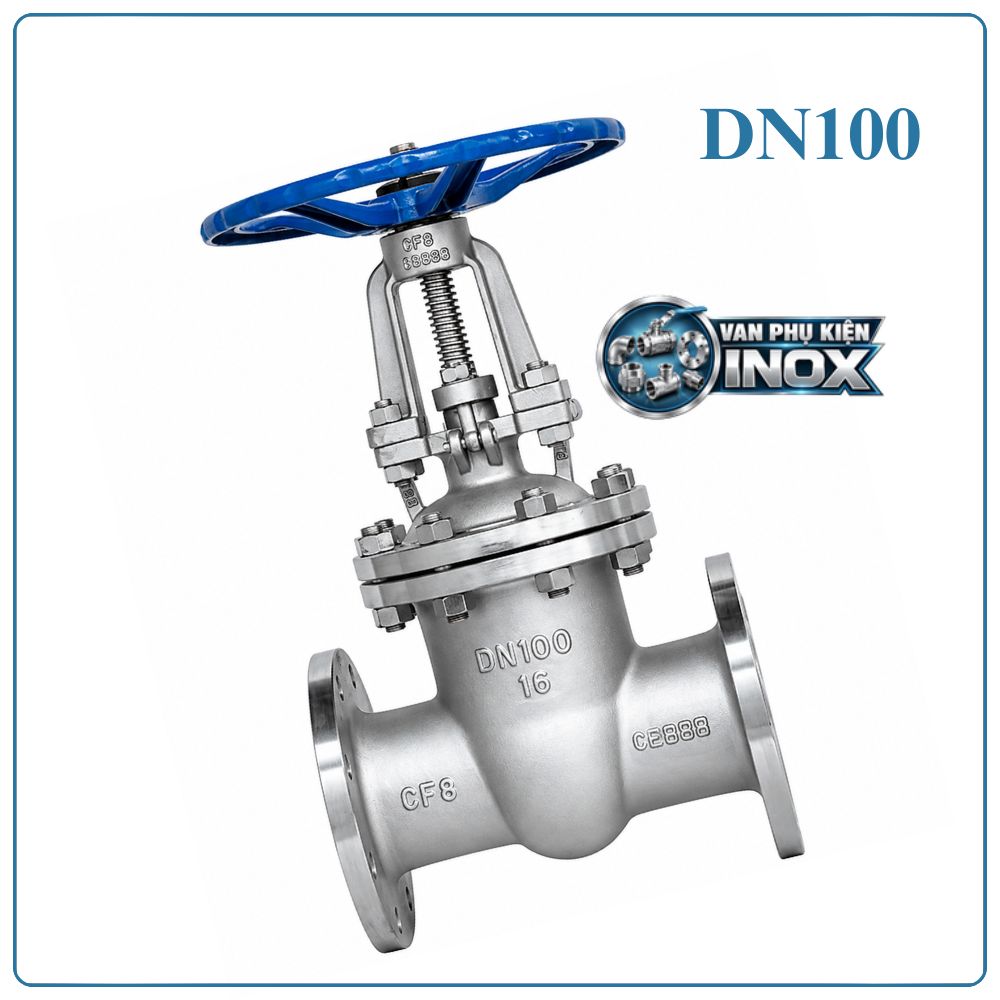

Van cổng inox DN100 là gì?

Van cổng inox DN100 là dòng van công nghiệp có kích thước danh nghĩa DN100 (4 inch), tương ứng đường kính ngoài đường ống Phi 114 mm. Sản phẩm được chế tạo từ inox 304 có khả năng chống ăn mòn, chịu nhiệt và chịu áp lực tốt, được sử dụng để đóng hoặc mở hoàn toàn dòng lưu chất trong hệ thống đường ống.

Với thiết kế chắc chắn cùng kết nối mặt bích tiêu chuẩn, van cổng inox DN100 được ứng dụng rộng rãi trong hệ thống cấp nước, xử lý nước, thực phẩm, hóa chất, hơi nóng, dầu khí và nhiều lĩnh vực công nghiệp khác.

Ưu điểm của van cổng inox DN100

Van cổng inox DN100 được đánh giá cao nhờ độ bền vượt trội và khả năng làm việc ổn định trong nhiều điều kiện vận hành khác nhau.

• Chế tạo hoàn toàn từ inox 304 chống gỉ sét và oxy hóa hiệu quả.
• Chịu được môi trường ẩm ướt, nước sạch, nước thải, hóa chất nhẹ và hơi nóng.
• Đóng mở theo phương thẳng đứng giúp lưu chất đi qua gần như không bị cản trở.
• Tổn thất áp suất thấp khi van mở hoàn toàn.
• Độ kín cao, hạn chế rò rỉ trong quá trình sử dụng.
• Kết nối mặt bích chắc chắn, dễ dàng lắp đặt và bảo trì.
• Tuổi thọ cao, ít hư hỏng, chi phí bảo dưỡng thấp.
• Thích hợp cho các hệ thống làm việc với áp lực PN10 và PN16.

Thông số kỹ thuật van cổng inox DN100

Cấu tạo van cổng inox DN100

Van cổng inox DN100 được cấu thành từ nhiều chi tiết cơ khí có độ chính xác cao, giúp thiết bị hoạt động ổn định và đảm bảo độ kín trong suốt quá trình sử dụng.

Nguyên lý hoạt động

Van cổng inox DN100 hoạt động theo cơ chế nâng hạ đĩa van thông qua chuyển động quay của tay quay.

Khi người vận hành xoay tay quay theo chiều mở, ty van sẽ nâng đĩa van lên khỏi đường lưu chất, tạo tiết diện dòng chảy lớn nhất giúp lưu lượng đi qua gần như không bị cản trở.

Ngược lại, khi xoay tay quay theo chiều đóng, đĩa van sẽ hạ xuống và ép sát vào ghế van, ngăn hoàn toàn dòng lưu chất.

Do cấu tạo đặc biệt này, van cổng inox DN100 phù hợp với chức năng đóng hoặc mở hoàn toàn. Việc sử dụng van để điều tiết lưu lượng trong thời gian dài không được khuyến khích vì có thể làm mài mòn đĩa van và bề mặt làm kín.

Ứng dụng của van cổng inox DN100

Với khả năng chống ăn mòn và chịu áp lực tốt, van cổng inox DN100 được sử dụng trong nhiều hệ thống công nghiệp và dân dụng như:

• Hệ thống cấp nước sạch cho khu dân cư và nhà máy.
• Nhà máy xử lý nước thải và môi trường.
• Dây chuyền sản xuất thực phẩm, nước giải khát và sữa.
• Nhà máy dược phẩm và mỹ phẩm.
• Hệ thống hóa chất có tính ăn mòn nhẹ.
• Đường ống dẫn hơi nóng, khí nén và dầu.
• Hệ thống phòng cháy chữa cháy.
• Nhà máy giấy, xi măng, nhiệt điện và khu công nghiệp.
• Hệ thống đường ống trong các nhà máy chế biến thủy sản.

Hướng dẫn lắp đặt van cổng inox DN100

Để van hoạt động ổn định, đảm bảo độ kín và đạt tuổi thọ cao, việc lắp đặt cần tuân thủ đúng quy trình kỹ thuật.

Bước 1: Kiểm tra sản phẩm trước khi lắp

Kiểm tra ngoại quan của van, đảm bảo thân van, tay quay và mặt bích không bị nứt, móp hoặc biến dạng do quá trình vận chuyển. Đồng thời xác nhận kích thước DN100, tiêu chuẩn mặt bích và áp lực PN10 hoặc PN16 phù hợp với hệ thống.

Bước 2: Làm sạch đường ống

Toàn bộ đường ống cần được vệ sinh sạch sẽ để loại bỏ cát, đá, xỉ hàn, bụi kim loại hoặc các dị vật bên trong. Đây là bước quan trọng giúp tránh làm hỏng bề mặt làm kín của van.

Bước 3: Lắp gioăng

Đặt gioăng làm kín đúng vị trí giữa hai mặt bích. Gioăng phải đúng kích thước, không bị lệch hoặc gấp mép nhằm đảm bảo độ kín sau khi siết bulông.

Bước 4: Căn chỉnh vị trí van

Đưa van vào giữa hai mặt bích của đường ống, căn chỉnh sao cho các lỗ bulông trùng khớp. Nên lắp van theo phương thẳng đứng với tay quay hướng lên trên để thuận tiện cho việc vận hành và bảo trì.

Bước 5: Siết bulông

Lắp đầy đủ bulông và đai ốc, sau đó siết theo hình chữ X từng bước với lực đều để tránh cong vênh mặt bích và đảm bảo gioăng được ép đồng đều.

Bước 6: Kiểm tra vận hành

Sau khi lắp xong, thực hiện đóng mở van từ hai đến ba lần. Tay quay phải vận hành nhẹ nhàng, đĩa van di chuyển trơn tru và không xuất hiện hiện tượng kẹt hoặc phát ra tiếng động bất thường.

Bước 7: Chạy thử hệ thống

Cấp lưu chất vào hệ thống ở áp suất thấp để kiểm tra các vị trí kết nối. Nếu không phát hiện rò rỉ, tiếp tục tăng áp đến áp suất làm việc PN10 hoặc PN16 và kiểm tra lại toàn bộ bulông trước khi đưa vào sử dụng chính thức.

Địa chỉ mua van cổng inox DN100 chính hãng

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM là đơn vị cung cấp uy tín được nhiều doanh nghiệp tin tưởng lựa chọn.

DTA Việt Nam luôn có sẵn số lượng lớn van cổng inox mặt bích DN100 với đầy đủ chứng từ CO-CQ, đa dạng tiêu chuẩn mặt bích JIS, BS và DIN, đáp ứng nhanh các dự án cấp nước, PCCC, nhà máy công nghiệp và hệ thống xử lý nước.

Khi mua hàng tại DTA Việt Nam, khách hàng được:

• Sản phẩm chính hãng, chất lượng đảm bảo.
• Giá thành cạnh tranh, chiết khấu tốt cho dự án.
• Giao hàng nhanh trên toàn quốc.
• Hỗ trợ tư vấn kỹ thuật và lựa chọn sản phẩm phù hợp.
• Chính sách bảo hành rõ ràng, hỗ trợ sau bán hàng chuyên nghiệp.
