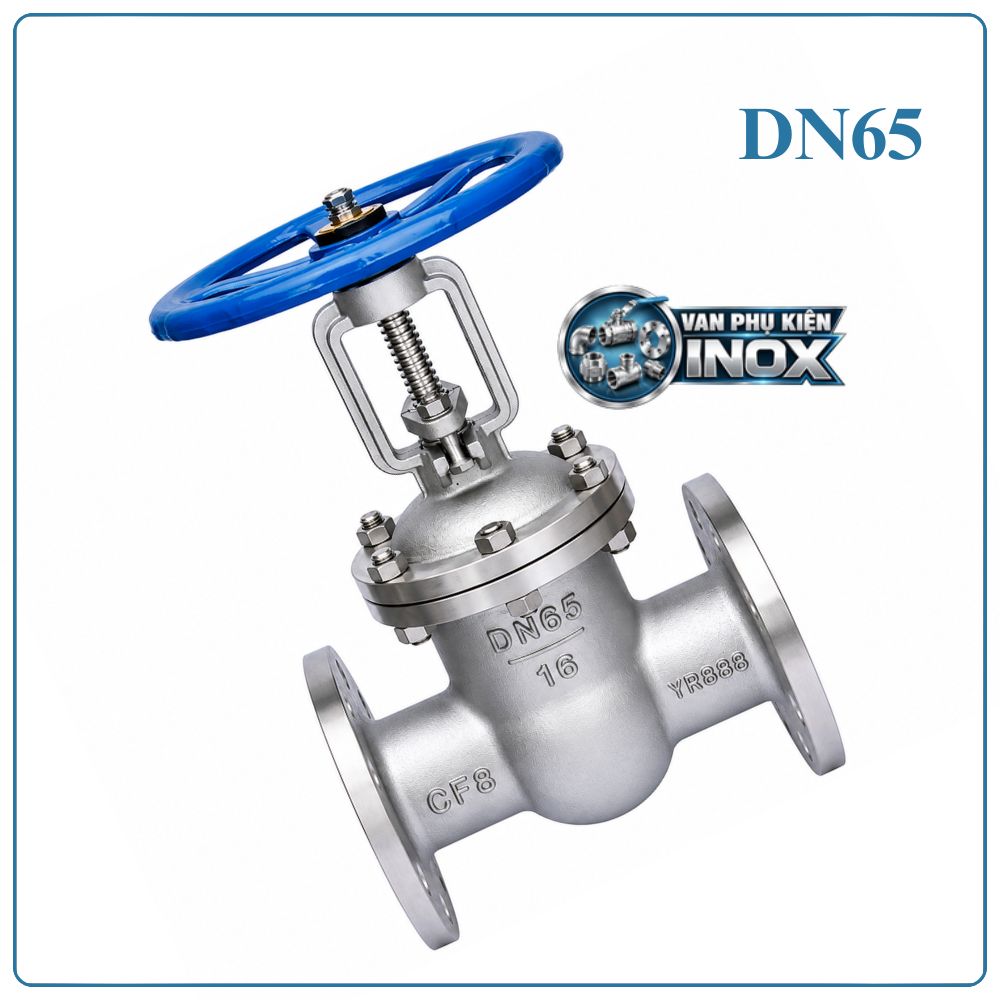

Van Cổng Inox DN65

Van cổng inox DN65 là gì?

Van cổng inox DN65 hay van cửa inox DN65 là dòng van công nghiệp dùng để ngắt hoặc cho phép lưu chất đi qua đường ống. Kích thước DN65 – 2 1/2 inch – Φ76 mm phù hợp với nhiều tuyến ống cấp nước và đường ống kỹ thuật.

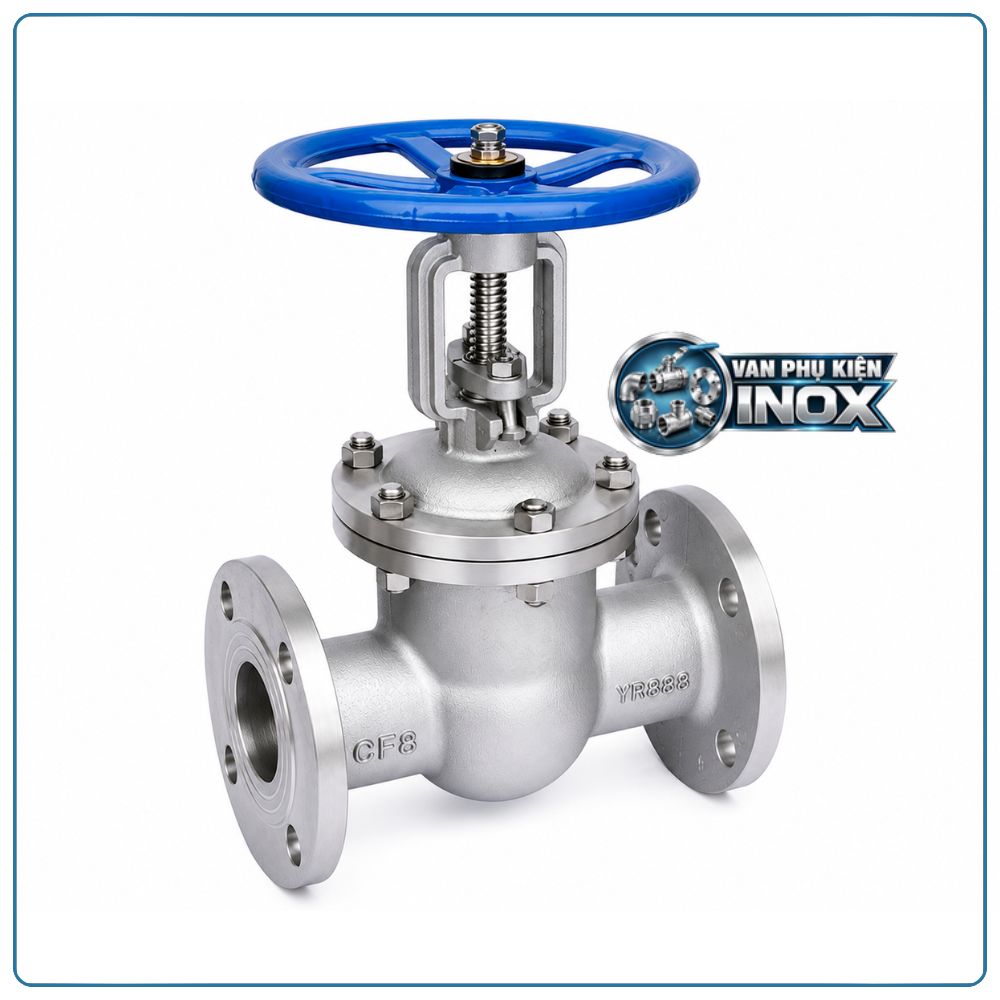

Van thường được chế tạo với thân inox, kết nối mặt bích và điều khiển bằng vô lăng. Thiết kế này giúp thiết bị dễ bố trí tại các vị trí cần cô lập đường ống để vận hành hoặc bảo trì.

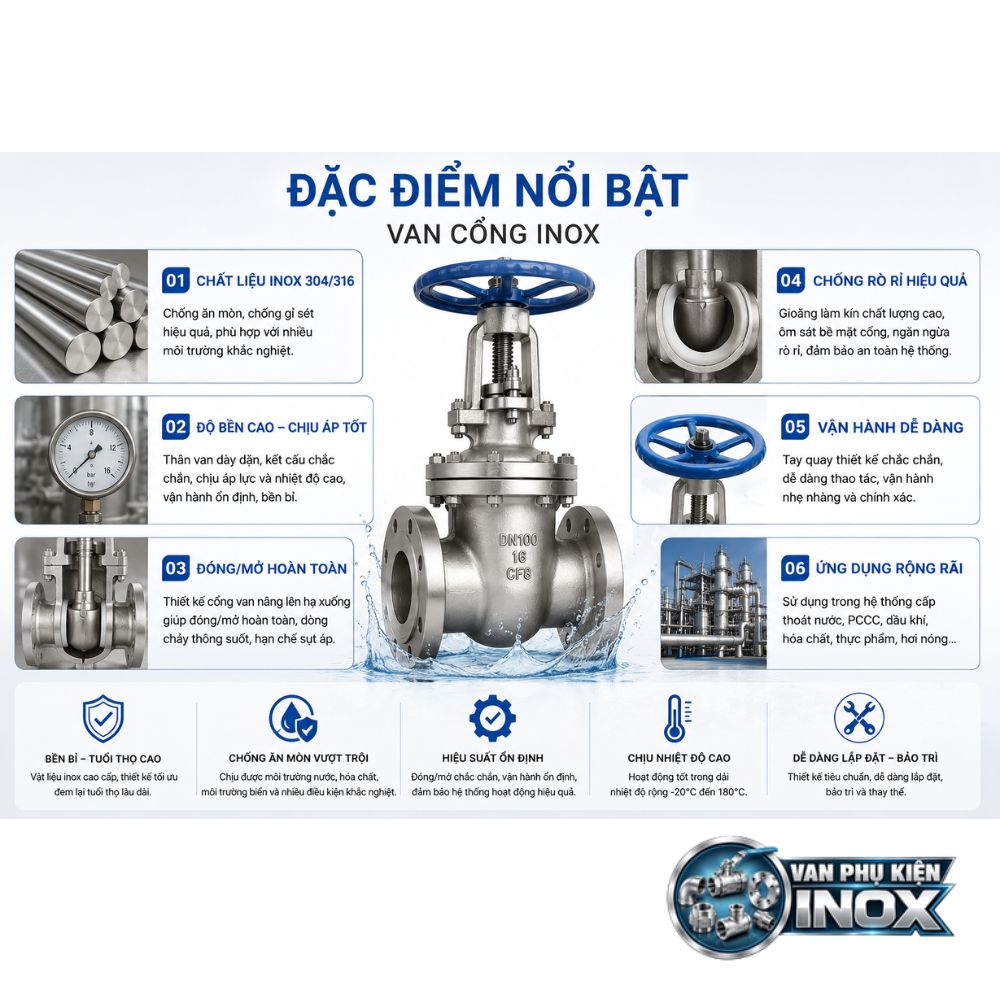

Ưu điểm nổi bật của van cổng inox DN65

• Kích thước DN65 thông dụng: Phù hợp với các tuyến ống trung bình trong nhiều hệ thống kỹ thuật.
• Cấp áp lực PN16: Đáp ứng các hệ thống được thiết kế trong phạm vi áp lực tương ứng.
• Inox chống ăn mòn: Hạn chế gỉ sét và oxy hóa khi làm việc trong môi trường phù hợp.
• Đóng mở dứt khoát: Cánh van tạo khả năng ngăn dòng hiệu quả khi đóng hoàn toàn.
• Khả năng lưu thông tốt: Khi mở hết, cửa van được nâng lên, hạn chế cản trở dòng chảy.
• Kết nối mặt bích chắc chắn: Tạo liên kết ổn định với đường ống và thuận tiện khi tháo lắp.
• Vận hành đơn giản: Điều khiển bằng vô lăng, phù hợp với các hệ thống vận hành thủ công.
• Phù hợp nhiều hệ thống: Có thể ứng dụng cho nước, PCCC, HVAC và các lưu chất tương thích với inox.

Thông số kỹ thuật van cổng inox DN65

Thông số	Chi tiết
Tên sản phẩm	Van cổng inox DN65
Kích thước danh nghĩa	DN65
Kích thước quy đổi	2 1/2 inch
Đường kính ngoài ống tham chiếu	Φ76 mm
Kiểu van	Van cổng / van cửa
Vật liệu thân	Inox
Vật liệu cánh	Inox
Vật liệu trục	Inox
Kết nối	Mặt bích
Phương thức vận hành	Vô lăng
Áp lực làm việc	PN16
Chức năng	Đóng / mở dòng lưu chất
Môi trường sử dụng	Nước, nước sạch, PCCC, HVAC, nước thải, chất lỏng phù hợp
Nhiệt độ làm việc	Phụ thuộc vật liệu gioăng

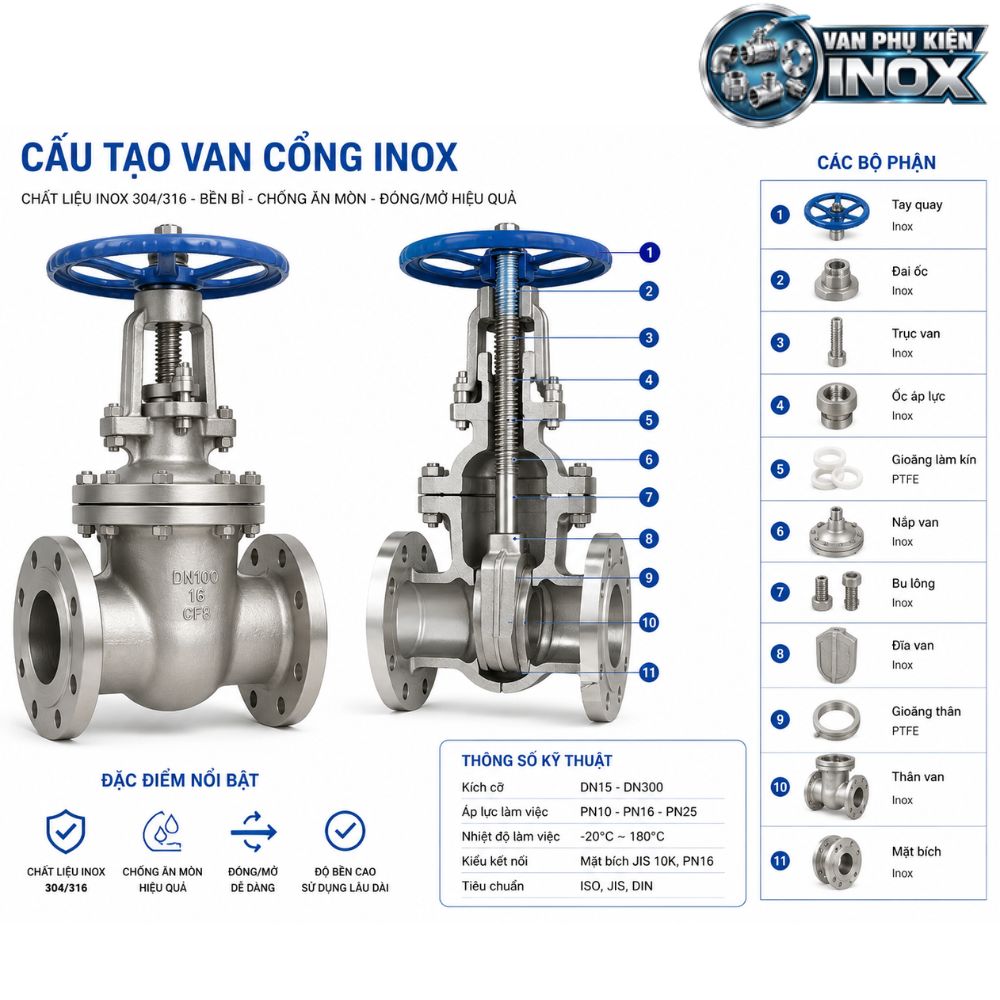

Thiết kế và các chi tiết chính

Van cổng inox DN65 có thể được chia thành các cụm chức năng chính:

Cụm thân van: Bao gồm thân và nắp van, tạo khoang chứa cánh van đồng thời chịu áp lực của lưu chất bên trong đường ống.

Cụm đóng mở: Gồm cánh van và trục van. Cánh đảm nhiệm việc chắn dòng, còn trục truyền chuyển động để đưa cánh lên hoặc xuống.

Cụm điều khiển: Vô lăng là bộ phận người vận hành tác động trực tiếp. Khi xoay vô lăng, chuyển động được truyền tới trục để thay đổi vị trí cánh van.

Cụm làm kín: Bao gồm gioăng tại vị trí cánh và bộ phận chèn kín quanh trục, giúp hạn chế rò rỉ trong quá trình vận hành.

Cụm kết nối: Hai đầu mặt bích dùng để ghép van với đường ống DN65 thông qua gioăng, bulông và đai ốc.

Nguyên lý vận hành van cổng DN65

Khi xoay vô lăng theo chiều mở, trục van di chuyển và kéo cánh van lên khỏi vị trí chắn dòng. Lưu chất lúc này có thể đi qua khoang van.

Khi thực hiện thao tác đóng, trục đưa cánh van hạ xuống cho đến khi tiếp xúc với bề mặt làm kín. Dòng lưu chất bị ngăn lại và tuyến ống được cô lập.

Cơ chế này giúp van thực hiện tốt nhiệm vụ đóng – mở, đặc biệt tại các vị trí cần ngắt dòng để kiểm tra hoặc bảo trì thiết bị.

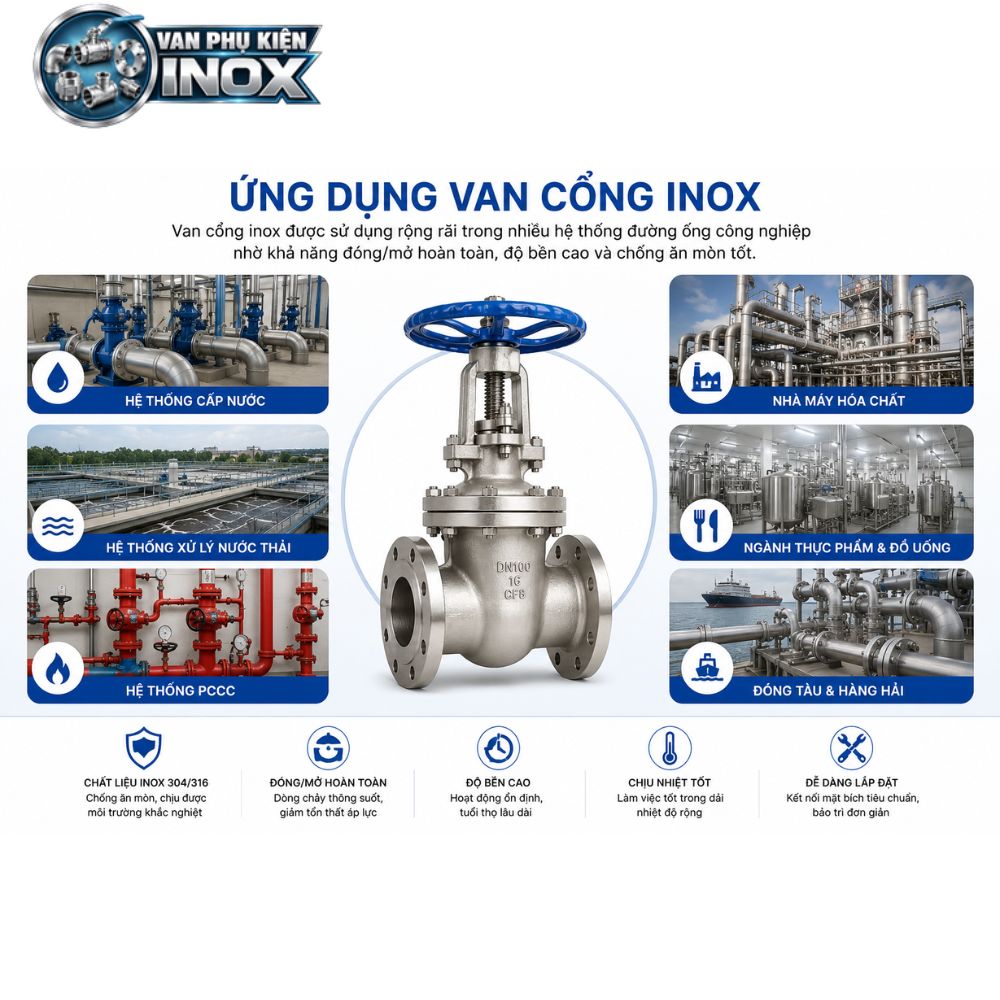

Ứng dụng của van cổng inox DN65

Cấp nước và phân phối nước

Van được sử dụng tại các tuyến ống cấp nước trong công trình, nhà máy, khu dân cư và hệ thống phân phối.

Phòng cháy chữa cháy

DN65 có thể được lắp trên các nhánh đường ống PCCC để đóng mở hoặc cô lập từng khu vực khi cần thiết.

Hệ thống điều hòa trung tâm

Van được sử dụng trên đường ống nước lạnh, nước giải nhiệt hoặc các tuyến nước tuần hoàn có kích thước phù hợp.

Xử lý nước

Ứng dụng tại các đường ống dẫn nước giữa bể chứa, thiết bị lọc và các công đoạn xử lý.

Nhà máy công nghiệp

Có thể dùng trên các tuyến vận chuyển chất lỏng mà vật liệu inox của van đáp ứng được yêu cầu môi trường.

Hướng dẫn lắp đặt van cổng inox DN65

Bước 1 – Đối chiếu đường ống:
Kiểm tra đường ống có kích thước phù hợp DN65 – Φ76 mm, đồng thời kiểm tra tiêu chuẩn mặt bích.

Bước 2 – Làm sạch vị trí kết nối:
Vệ sinh hai mặt bích, loại bỏ cặn bẩn và các vật thể có thể làm ảnh hưởng đến độ kín.

Bước 3 – Định vị van:
Đưa van vào đúng vị trí giữa hai mặt bích, đảm bảo các lỗ bulông thẳng hàng.

Bước 4 – Lắp gioăng:
Đặt gioăng đúng tâm và lựa chọn vật liệu gioăng phù hợp với lưu chất, nhiệt độ và cấp áp lực PN16.

Bước 5 – Siết bulông:
Lắp bulông rồi siết theo đường chéo, giúp lực ép phân bố đều quanh mặt bích.

Bước 6 – Kiểm tra vận hành:
Xoay vô lăng để kiểm tra hành trình đóng mở. Sau đó cấp áp từ từ và kiểm tra các vị trí liên kết.

Lưu ý khi sử dụng van cổng inox DN65

• Vận hành trong phạm vi PN16 theo thiết kế của hệ thống.
• Không nên sử dụng van ở trạng thái mở một phần để điều tiết lưu lượng trong thời gian dài.
• Không cưỡng lực lên vô lăng khi cánh van bị kẹt.
• Kiểm tra gioăng, trục và vị trí mặt bích định kỳ.
• Đảm bảo đường ống được cố định chắc chắn trước khi vận hành.
• Trước khi tháo van phải khóa nguồn lưu chất và xả hết áp lực.
• Kiểm tra rò rỉ sau khi đưa hệ thống vào hoạt động.

Câu hỏi thường gặp về van cổng inox DN65

Van cổng inox DN65 tương đương bao nhiêu inch?

DN65 tương đương 2 1/2 inch, với đường kính ngoài ống tham chiếu khoảng Φ76 mm.

Van cổng inox DN65 chịu áp lực bao nhiêu?

Sản phẩm trong bài có cấp áp lực PN16, phù hợp với hệ thống được thiết kế trong phạm vi áp lực tương ứng.

Van DN65 có dùng cho nước sạch không?

Có. Van có thể sử dụng cho nước sạch nếu vật liệu inox và gioăng đáp ứng yêu cầu của hệ thống.

Van cổng DN65 có điều tiết dòng chảy được không?

Không nên. Van cổng chủ yếu được thiết kế để đóng hoặc mở dòng lưu chất, không phải thiết bị điều tiết liên tục.

Van cổng inox DN65 lắp đặt bằng phương pháp nào?

Van thường được lắp bằng kết nối mặt bích, sử dụng gioăng và bulông để tạo mối ghép kín giữa van với đường ống.
