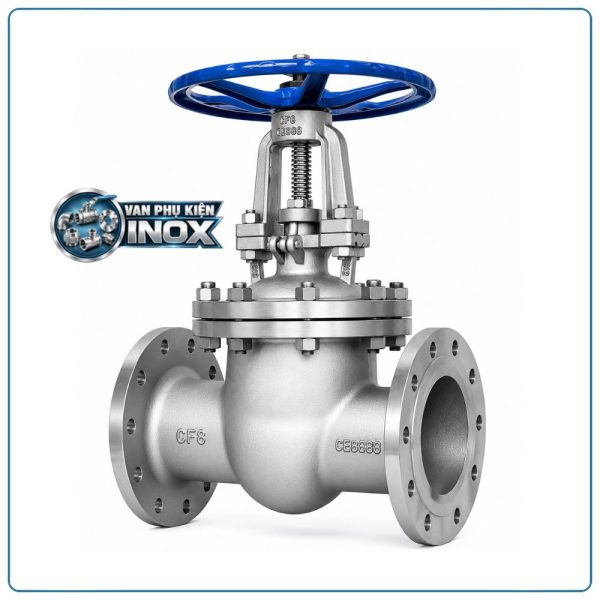

Van cổng inox mặt bích là gì?

Van cổng inox mặt bích hay còn gọi là van cửa inox mặt bích, van gate inox mặt bích, là thiết bị dùng để đóng hoặc mở dòng môi chất trong đường ống bằng một cánh van chuyển động lên xuống.

Khác với van cổng kết nối ren, hai đầu van cổng inox mặt bích được chế tạo thành mặt bích. Van được lắp vào đường ống thông qua một cặp mặt bích, gioăng và hệ thống bulông đai ốc.

Khi van mở hoàn toàn, cánh van được nâng lên khỏi đường đi của dòng chảy. Khi van đóng, cánh van hạ xuống và tạo thành vùng ngăn dòng.

Van cổng chủ yếu được sử dụng với chức năng đóng/mở. Không nên sử dụng van như thiết bị điều tiết dòng chảy liên tục nếu thiết kế của nhà sản xuất không quy định cho mục đích này.

Cấu tạo van cổng inox mặt bích

Cấu tạo cơ bản của van cổng inox mặt bích gồm nhiều bộ phận liên kết với nhau để đảm bảo khả năng đóng mở và làm kín.

1. Thân van inox

Thân van là bộ phận chính chịu áp lực của hệ thống và bảo vệ các cơ cấu bên trong. Thân thường được chế tạo từ inox 304 hoặc inox 316 tùy dòng sản phẩm.

Hai đầu thân van được tích hợp mặt bích để kết nối với đường ống.

2. Mặt bích van

Mặt bích được thiết kế ở hai đầu van, có các lỗ để lắp bulông. Đây là bộ phận tạo nên kết nối cơ khí chắc chắn giữa van và đường ống.

Tiêu chuẩn mặt bích có thể khác nhau tùy sản phẩm, chẳng hạn JIS, DIN, ANSI/ASME hoặc các tiêu chuẩn tương đương. Cần kiểm tra chính xác trước khi lắp đặt.

3. Cánh van

Cánh van là bộ phận chuyển động theo phương thẳng đứng để đóng hoặc mở đường dòng chảy.

Ở trạng thái mở hoàn toàn, cánh van được nâng lên. Ở trạng thái đóng, cánh van hạ xuống vị trí làm kín.

4. Ty van

Ty van truyền lực từ bộ phận vận hành đến cánh van. Tùy thiết kế, van có thể sử dụng ty nổi hoặc ty chìm.

5. Tay quay

Tay quay được sử dụng để vận hành van bằng tay. Khi xoay tay quay, ty van chuyển động và đưa cánh van lên hoặc xuống.

6. Gioăng và bộ phận làm kín

Gioăng có nhiệm vụ làm kín tại các vị trí ghép nối và hạn chế rò rỉ môi chất. Vật liệu gioăng cần được lựa chọn phù hợp với nhiệt độ, áp suất và môi chất sử dụng.

7. Nắp van

Nắp van bảo vệ cơ cấu bên trong và liên kết với thân van. Thiết kế cụ thể phụ thuộc vào từng nhà sản xuất và dòng sản phẩm.

Nguyên lý hoạt động của van cổng inox mặt bích

Van cổng hoạt động dựa trên chuyển động nâng hạ của cánh van.

1. Trạng thái mở: Xoay tay quay theo chiều mở để nâng cánh van lên.
2. Dòng chảy: Khi cánh van được nâng hoàn toàn, dòng môi chất đi qua thân van.
3. Trạng thái đóng: Xoay tay quay theo chiều ngược lại để hạ cánh van xuống.
4. Làm kín: Cánh van tiếp xúc với bề mặt làm kín và ngăn dòng môi chất.

Do sử dụng cơ cấu nâng hạ, van cổng thường cần nhiều vòng quay tay quay để chuyển đổi giữa trạng thái đóng và mở hoàn toàn. Đây là đặc điểm khác biệt so với van bi, vốn thường đóng mở bằng cách xoay bi một góc nhỏ.

Ưu điểm của van cổng inox mặt bích

Khả năng chống ăn mòn tốt

Inox 304 và inox 316 có khả năng chống oxy hóa và ăn mòn tốt trong nhiều môi trường. Đây là một trong những lý do van inox được sử dụng nhiều trong hệ thống nước và công nghiệp.

Độ bền cơ học cao

Van cổng inox có kết cấu chắc chắn, phù hợp với nhiều hệ thống đường ống công nghiệp. Khả năng chịu áp cụ thể cần căn cứ vào thông số của từng model.

Kết nối mặt bích chắc chắn

So với kết nối ren, kết nối mặt bích sử dụng bulông và gioăng nên tạo ra liên kết cơ khí chắc chắn, phù hợp với các tuyến đường ống có kích thước lớn.

Dễ tháo lắp và bảo trì

Khi cần bảo trì hoặc thay thế, người sử dụng có thể tháo bulông mặt bích để đưa van ra khỏi hệ thống mà không cần cắt hoặc phá đường ống.

Phù hợp đường ống kích thước lớn

Kết nối mặt bích là lựa chọn phổ biến trên các đường ống từ trung bình đến lớn, đặc biệt trong hệ thống công nghiệp và xử lý nước.

Độ bền sử dụng tốt

Nếu được lựa chọn đúng vật liệu và sử dụng trong điều kiện phù hợp, van có thể hoạt động ổn định trong thời gian dài.

Hình thức đẹp, dễ vệ sinh

Bề mặt inox có khả năng chống oxy hóa tốt và tương đối dễ vệ sinh, phù hợp với những hệ thống yêu cầu tính thẩm mỹ hoặc vệ sinh.

Van cổng inox mặt bích có những loại nào?

Van cổng inox mặt bích tay quay

Đây là dòng van vận hành thủ công bằng tay quay, phù hợp với những hệ thống không cần đóng mở tự động thường xuyên.

Van cổng inox điều khiển điện

Một số hệ thống có thể sử dụng bộ truyền động điện để điều khiển van. Khi đó cần lựa chọn actuator có mô-men xoắn phù hợp với van và điều kiện vận hành.

Bảng kích thước van cổng inox mặt bích

Van cổng inox mặt bích thường được sử dụng ở nhiều kích thước từ DN50 trở lên. Một số kích thước phổ biến:

Kích thước	Đường kính danh nghĩa	Ứng dụng tham khảo
DN50	2 inch	Đường ống nước, công nghiệp
DN65	2 1/2 inch	Hệ thống kỹ thuật
DN80	3 inch	Đường ống công nghiệp
DN100	4 inch	Cấp nước, xử lý nước
DN125	5 inch	Đường ống công nghiệp
DN150	6 inch	Nhà máy, hệ thống nước
DN200	8 inch	Hệ thống đường ống lớn
DN250	10 inch	Hệ thống công nghiệp
DN300	12 inch	Nhà máy, xử lý nước
DN350	14 inch	Đường ống lớn
DN400	16 inch	Hệ thống công nghiệp lớn

Lưu ý: Dải kích thước thực tế phụ thuộc vào từng thương hiệu và model. Kích thước mặt bích, số lỗ bulông, đường kính vòng lỗ và kích thước tổng thể cần đối chiếu theo catalogue của nhà sản xuất.

Tiêu chuẩn mặt bích của van cổng inox

Một trong những yếu tố quan trọng khi lựa chọn van cổng inox mặt bích là tiêu chuẩn của mặt bích. Hai mặt bích kết nối phải tương thích về tiêu chuẩn, kích thước và cấu hình lỗ bulông.

Van cổng inox mặt bích JIS

Tiêu chuẩn JIS được sử dụng phổ biến trong nhiều thiết bị và hệ thống đường ống tại châu Á. Một số dòng van có thể sử dụng JIS 10K hoặc cấp khác tùy thiết kế.

Van cổng inox mặt bích DIN

Tiêu chuẩn DIN được sử dụng rộng rãi trong nhiều hệ thống thiết bị công nghiệp châu Âu và các sản phẩm theo tiêu chuẩn châu Âu.

Van cổng inox mặt bích ANSI/ASME

ANSI/ASME là nhóm tiêu chuẩn thường gặp trên các thiết bị sử dụng hệ tiêu chuẩn Mỹ. Các cấp áp lực và kích thước mặt bích cần được xác định chính xác theo tiêu chuẩn cụ thể.

Không nên lắp hai mặt bích khác tiêu chuẩn chỉ vì cùng DN. Cần kiểm tra đường kính ngoài, đường kính vòng lỗ, số lượng lỗ và kích thước bulông trước khi lắp đặt.

So sánh van cổng inox và van bi inox

Tiêu chí	Van cổng inox	Van bi inox
Cơ cấu đóng mở	Cánh van nâng hạ	Bi xoay
Thao tác	Nhiều vòng quay	Thường chỉ cần xoay một góc nhỏ
Chức năng chính	Đóng/mở	Đóng/mở
Đường kính lớn	Phù hợp	Tùy thiết kế
Điều tiết liên tục	Không phải lựa chọn ưu tiên	Không nên nếu van không được thiết kế cho điều tiết
Kết nối	Ren, bích tùy loại	Ren, bích, hàn tùy loại

Nếu hệ thống cần van đóng mở tuyến ống lớn và kết nối mặt bích chắc chắn, van cổng là một lựa chọn phổ biến. Nếu ưu tiên đóng mở nhanh, van bi có thể phù hợp hơn tùy kích thước và thiết kế hệ thống.

Ứng dụng của van cổng inox mặt bích

Hệ thống cấp nước

Van cổng inox mặt bích được sử dụng tại các tuyến ống cấp nước công nghiệp, trạm bơm, nhà máy nước và các hệ thống phân phối nước phù hợp.

Nhà máy xử lý nước

Trong hệ thống xử lý nước, van có thể được lắp đặt trên các tuyến ống dẫn nước, bể chứa, hệ thống lọc và các khu vực kỹ thuật.

Hệ thống xử lý nước thải

Với lựa chọn vật liệu phù hợp, van có thể được sử dụng tại một số tuyến nước thải hoặc nước xử lý. Đối với môi trường có hóa chất hoặc tính ăn mòn cao, cần kiểm tra khả năng tương thích vật liệu.

Nhà máy thực phẩm và đồ uống

Inox có khả năng chống ăn mòn và dễ vệ sinh nên được sử dụng trong nhiều hệ thống đường ống thực phẩm và đồ uống. Tuy nhiên, nếu yêu cầu vệ sinh cao, cần lựa chọn đúng cấp inox, gioăng và tiêu chuẩn bề mặt.

Nhà máy hóa chất

Van inox 316 có thể được cân nhắc cho một số môi trường hóa chất phù hợp. Không nên lựa chọn van chỉ dựa vào tên vật liệu mà cần kiểm tra tính tương thích với hóa chất cụ thể.

Hệ thống HVAC

Van có thể được sử dụng trên các tuyến nước lạnh, nước nóng hoặc đường ống phụ trợ trong hệ thống điều hòa và làm mát khi các thông số kỹ thuật phù hợp.

Nhà máy và khu công nghiệp

Van cổng inox mặt bích được sử dụng trong nhiều hệ thống đường ống phụ trợ, nước sản xuất và các hệ thống kỹ thuật của nhà máy.

Cách lựa chọn van cổng inox mặt bích

1. Xác định kích thước DN

Cần xác định đường kính danh nghĩa của đường ống như DN50, DN65, DN80, DN100, DN150, DN200…

2. Xác định tiêu chuẩn mặt bích

Kiểm tra hệ thống đang sử dụng JIS, DIN, ANSI/ASME hoặc tiêu chuẩn khác. Không nên chỉ dựa vào DN để lựa chọn.

3. Lựa chọn inox 304 hay 316

Inox 304 phù hợp với nhiều môi trường nước và công nghiệp thông thường. Inox 316 được cân nhắc khi yêu cầu chống ăn mòn cao hơn.

4. Xác định áp suất

Cần kiểm tra áp suất làm việc và cấp áp suất của van. Thông số cụ thể phải căn cứ vào catalogue của nhà sản xuất.

5. Xác định nhiệt độ

Nhiệt độ ảnh hưởng đến vật liệu van và gioăng. Đặc biệt đối với hệ thống nước nóng hoặc môi chất nhiệt độ cao, cần lựa chọn đúng cấu hình.

6. Kiểm tra môi chất

Đối với hóa chất hoặc môi chất có tính ăn mòn, cần xác nhận khả năng tương thích của vật liệu trước khi mua.

7. Xác định kiểu vận hành

Nếu vận hành thủ công, có thể chọn tay quay. Nếu hệ thống cần tự động hóa, cần xem xét van kết hợp bộ truyền động điện hoặc thiết bị điều khiển phù hợp.

Hướng dẫn lắp đặt van cổng inox mặt bích

1. Kiểm tra van và hai mặt bích trước khi lắp.
2. Đảm bảo đường ống đã được vệ sinh.
3. Kiểm tra hai mặt bích cùng tiêu chuẩn và kích thước.
4. Đặt gioăng đúng vị trí giữa hai mặt bích.
5. Đưa van vào vị trí lắp đặt.
6. Lắp bulông và đai ốc.
7. Siết bulông theo trình tự chéo để lực phân bố đều.
8. Không siết quá mức gây biến dạng gioăng hoặc mặt bích.
9. Mở van thử và kiểm tra rò rỉ.
10. Cho hệ thống vận hành thử trước khi đưa vào hoạt động chính thức.

Lưu ý quan trọng khi lắp van cổng inox mặt bích

• Hai mặt bích phải đồng tâm.
• Không dùng van để kéo hai mặt bích lệch nhau về đúng vị trí.
• Gioăng phải phù hợp với môi chất và nhiệt độ.
• Bulông phải đúng kích thước và cấp bền theo yêu cầu.
• Không dùng lực quá lớn khi siết bulông.
• Đảm bảo đường ống có giá đỡ phù hợp để tránh tạo tải trọng quá lớn lên van.
• Không nâng hoặc di chuyển van bằng cách tác động lực lên tay quay.
• Kiểm tra rò rỉ sau khi lắp đặt.

Giá van cổng inox mặt bích bao nhiêu?

Giá van cổng inox mặt bích phụ thuộc vào nhiều yếu tố và không có một mức giá cố định cho mọi sản phẩm.

Yếu tố	Ảnh hưởng đến giá
Vật liệu	Inox 316 thường có giá cao hơn inox 304
Kích thước	DN càng lớn, chi phí thường càng cao
Tiêu chuẩn mặt bích	JIS, DIN, ANSI/ASME tùy dòng
Áp suất	Van áp suất cao thường yêu cầu cấu tạo cao hơn
Thương hiệu	Mỗi thương hiệu có mức giá khác nhau
Kiểu vận hành	Tay quay hoặc bộ truyền động
Số lượng	Đơn hàng dự án có thể có chính sách giá riêng

Để báo giá chính xác, nên cung cấp đầy đủ DN + vật liệu + tiêu chuẩn mặt bích + áp suất + môi chất + số lượng.

Bảo quản van cổng inox mặt bích

• Bảo quản van ở nơi khô ráo, tránh mưa và hóa chất.
• Giữ nắp bảo vệ mặt bích nếu nhà sản xuất có trang bị.
• Không để mặt bích bị va đập.
• Không để vật nặng lên van.
• Định kỳ kiểm tra tay quay và cơ cấu vận hành nếu lưu kho dài ngày.
• Trước khi lắp đặt cần vệ sinh bề mặt mặt bích.

Những lỗi thường gặp khi mua van cổng inox mặt bích

• Chọn sai DN.
• Chọn sai tiêu chuẩn mặt bích.
• Nhầm JIS với DIN hoặc ANSI.
• Không kiểm tra áp suất làm việc.
• Không kiểm tra vật liệu gioăng.
• Chọn inox 304 cho môi trường không phù hợp.
• Không kiểm tra kích thước thực tế của van.
• Không xác định rõ chiều dài van.
• Mua van không có thông số kỹ thuật rõ ràng.

Mua van cổng inox mặt bích ở đâu?

Khi mua van cổng inox mặt bích, nên lựa chọn nhà cung cấp có thông tin rõ ràng về nguồn gốc, vật liệu và thông số kỹ thuật.

Đối với công trình, dự án hoặc đơn hàng số lượng lớn, nên yêu cầu:

• Catalogue sản phẩm.
• Thông số kỹ thuật.
• Tiêu chuẩn mặt bích.
• Thông tin vật liệu inox.
• Thông số áp suất.
• Thông số nhiệt độ.
• Chứng từ xuất xứ nếu dự án yêu cầu.
• Chứng chỉ chất lượng nếu có yêu cầu.

Câu hỏi thường gặp về van cổng inox mặt bích

Van cổng inox mặt bích dùng để làm gì?

Van cổng inox mặt bích dùng để đóng hoặc mở dòng chảy trong đường ống. Sản phẩm thường được sử dụng trên các hệ thống có kết nối mặt bích và đường kính trung bình đến lớn.

Van cổng inox mặt bích có những kích thước nào?

Các kích thước thường gặp gồm DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 và lớn hơn tùy từng nhà sản xuất.

Van cổng inox mặt bích có dùng cho nước sạch không?

Có thể sử dụng nếu vật liệu, gioăng và sản phẩm đáp ứng các yêu cầu kỹ thuật của hệ thống nước sạch.

Van cổng inox mặt bích có chịu áp lực cao không?

Có nhiều dòng van được thiết kế cho các cấp áp suất khác nhau. Tuy nhiên, khả năng chịu áp cụ thể phải căn cứ vào model, tiêu chuẩn và catalogue của nhà sản xuất.

Van cổng inox mặt bích có điều tiết dòng chảy được không?

Van cổng chủ yếu được thiết kế cho chức năng đóng/mở. Không nên sử dụng để điều tiết liên tục nếu sản phẩm không được nhà sản xuất thiết kế cho mục đích đó.

Van cổng inox mặt bích nên dùng tiêu chuẩn JIS hay DIN?

Không có tiêu chuẩn nào luôn tốt hơn trong mọi trường hợp. Nên lựa chọn theo tiêu chuẩn mặt bích hiện có của hệ thống để đảm bảo lắp đặt tương thích.

Van cổng inox mặt bích dùng cho môi chất nào?

Tùy vật liệu và cấu hình sản phẩm, van có thể được sử dụng cho:

• Nước sạch.
• Nước công nghiệp.
• Nước xử lý.
• Một số loại nước thải phù hợp.
• Một số môi chất hóa học tương thích với vật liệu.
• Một số môi chất công nghiệp khác theo thông số của nhà sản xuất.

Đối với khí, hóa chất, dầu hoặc môi chất đặc biệt, cần kiểm tra đầy đủ vật liệu thân van, vật liệu cánh van, gioăng, áp suất, nhiệt độ và khả năng tương thích hóa học.

Kết luận

Van cổng inox mặt bích là giải pháp đóng mở dòng chảy phù hợp cho nhiều hệ thống đường ống công nghiệp, đặc biệt là những tuyến ống có kích thước trung bình và lớn cần kết nối mặt bích chắc chắn.

Hai dòng được sử dụng phổ biến là van cổng inox 304 mặt bích và van cổng inox 316 mặt bích. Inox 304 phù hợp với nhiều ứng dụng nước và công nghiệp thông thường, trong khi inox 316 được cân nhắc khi môi trường yêu cầu khả năng chống ăn mòn cao hơn.

Khi lựa chọn sản phẩm, cần kiểm tra đồng thời DN, vật liệu inox, tiêu chuẩn mặt bích, áp suất, nhiệt độ, môi chất, chiều dài van và phương thức vận hành. Đặc biệt, tiêu chuẩn mặt bích phải tương thích với đường ống để quá trình lắp đặt được chính xác và hạn chế rò rỉ.
