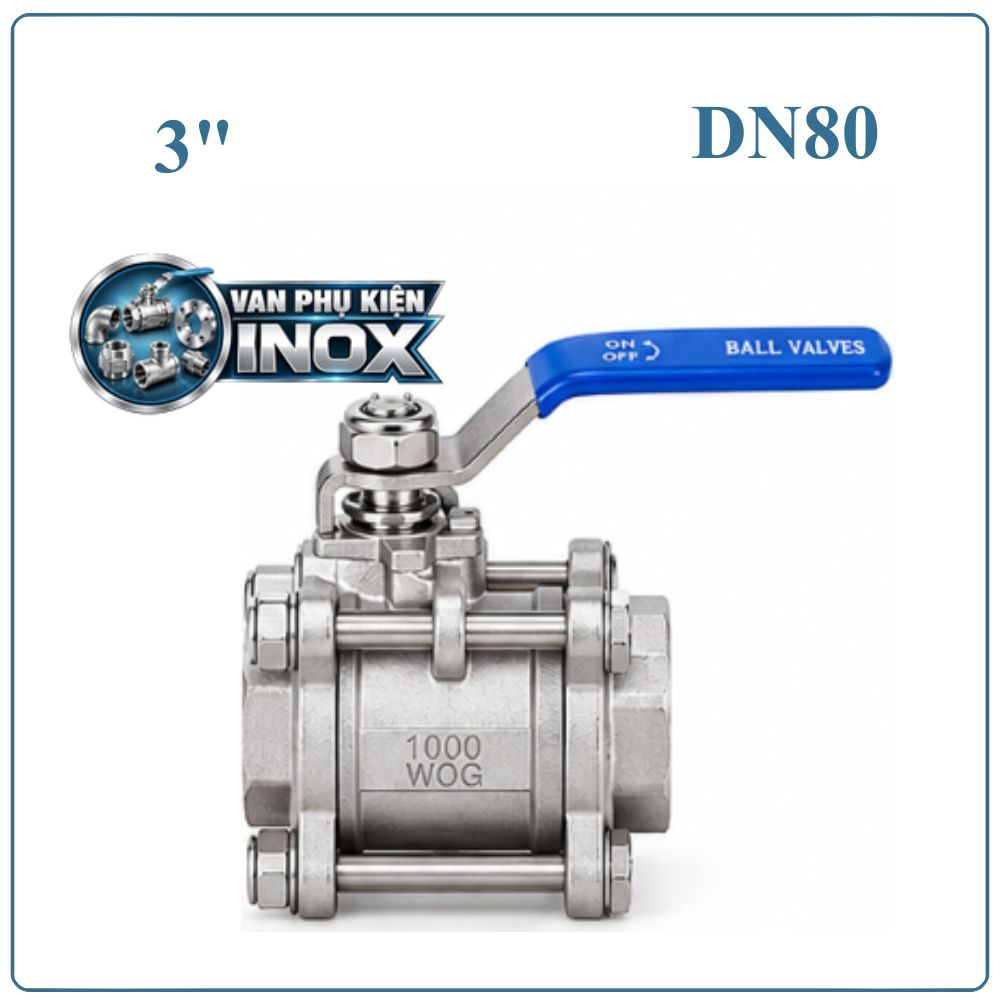

Van Bi 3 Mảnh Inox DN80

Van Bi 3 Mảnh Inox DN80 là gì?

Van bi 3 mảnh inox DN80 là dòng van đóng mở bằng viên bi có lỗ xuyên tâm, được chế tạo với kết cấu 3 thân rời, thuận tiện cho việc tháo lắp và bảo trì. Kích thước DN80 tương đương 3 inch, phù hợp với đường ống có đường kính ngoài khoảng Φ89 mm.

Van sử dụng tay gạt để xoay bi một góc 90°, cho phép kiểm soát nhanh dòng chảy. Kết cấu inox giúp van phù hợp với nhiều hệ thống nước, khí, dầu và môi chất công nghiệp có tính ăn mòn ở mức phù hợp.

Ưu điểm nổi bật

• Thiết kế 3 mảnh giúp tháo phần thân van để kiểm tra mà không cần tháo toàn bộ đường ống.
• Inox có độ bền cơ học tốt, thích hợp cho môi trường làm việc thường xuyên.
• Cơ cấu bi cho khả năng đóng mở nhanh chỉ với thao tác xoay 90°.
• Khi van mở hoàn toàn, tiết diện dòng chảy lớn, hạn chế cản trở lưu chất.
• Tay gạt trực tiếp, dễ quan sát trạng thái đóng hoặc mở.
• Có hai phương án kết nối ren và kết nối hàn, thuận tiện lựa chọn theo hệ thống.
• Có thể sử dụng cho nhiều loại lưu chất công nghiệp tương thích với vật liệu van và gioăng.

Thông số kỹ thuật van bi 3 mảnh inox DN80

Phạm vi nhiệt độ thực tế còn phụ thuộc vào loại gioăng làm kín và điều kiện vận hành của hệ thống.

Cấu tạo van bi 3 mảnh inox DN80

Điểm nhận diện của dòng van này nằm ở kết cấu ba mảnh, gồm phần thân trung tâm và hai đầu kết nối được liên kết với nhau bằng bulông.

Các bộ phận chính gồm:

• Thân van: Inox 304, tạo khoang chứa bi và chịu áp lực của đường ống.
• Bi van: Có lỗ xuyên tâm, thực hiện nhiệm vụ đóng hoặc mở dòng chảy.
• Trục van: Truyền chuyển động từ tay gạt xuống viên bi.
• Tay gạt: Dùng để điều khiển van bằng thao tác xoay 90°.
• Gioăng làm kín: Đặt quanh bi và các vị trí liên kết nhằm hạn chế rò rỉ.
• Hai đầu kết nối: Có thể lựa chọn dạng ren hoặc đầu hàn tùy cấu hình.
• Bulông liên kết: Giữ các phần thân van cố định thành một cụm hoàn chỉnh.

Nguyên lý hoạt động

Van bi 3 mảnh inox DN80 hoạt động dựa trên chuyển động xoay của viên bi bên trong thân van.

Khi tay gạt nằm cùng hướng với đường ống, trục truyền lực làm lỗ xuyên tâm trên bi nằm theo chiều dòng chảy. Lúc này van ở trạng thái mở, lưu chất đi qua khoang van.

Khi xoay tay gạt 90°, viên bi cũng xoay theo, phần đặc của bi chắn ngang đường ống và ngăn dòng lưu chất. Nhờ cơ cấu đóng mở trực tiếp, van có thời gian thao tác nhanh và dễ kiểm soát.

Van bi 3 mảnh inox DN80 được dùng ở đâu?

Với kích thước DN80, van thường được bố trí tại các tuyến ống có lưu lượng tương đối lớn, nơi cần thao tác đóng mở nhanh hoặc cô lập từng khu vực của hệ thống.

Một số ứng dụng phổ biến:

• Đường ống cấp và phân phối nước.
• Hệ thống khí nén và khí công nghiệp.
• Đường dầu và các loại chất lỏng kỹ thuật tương thích.
• Hệ thống xử lý nước và thiết bị phụ trợ.
• Đường ống trong nhà máy sản xuất.
• Hệ thống dẫn lưu chất trong khu vực bơm, máy móc và thiết bị công nghiệp.
• Vị trí cần tháo thân van để kiểm tra hoặc vệ sinh định kỳ.

Phân loại van bi 3 mảnh inox DN80

Van bi 3 mảnh inox DN80 kết nối ren

Đầu van được gia công ren để liên kết trực tiếp với phụ kiện ren tương ứng. Kiểu kết nối này phù hợp với các tuyến ống cần tháo lắp tương đối thuận tiện và không yêu cầu thao tác hàn trực tiếp lên van.

Van bi 3 mảnh inox DN80 kết nối hàn

Hai đầu van được thiết kế để hàn nối với đường ống. Phương án này tạo liên kết chắc chắn, phù hợp với hệ thống đường ống cố định và các vị trí yêu cầu kết nối kín.

Khi lựa chọn, cần xác định đúng đường kính ống, kiểu đầu nối và phương pháp thi công trước khi đặt hàng.

Cách lắp đặt van bi 3 mảnh inox DN80

Bước 1: Kiểm tra trước khi lắp
Xác định đúng DN80, kiểu kết nối ren hoặc hàn, đồng thời kiểm tra bên trong van không có bụi bẩn hoặc dị vật.

Bước 2: Chuẩn bị đường ống
Làm sạch đầu ống, bảo đảm bề mặt kết nối thẳng và không có ba via gây ảnh hưởng đến quá trình lắp đặt.

Bước 3: Đưa van vào vị trí
Đặt van đúng chiều tuyến ống. Với loại ren, thực hiện ghép ren phù hợp; với loại hàn, căn chỉnh hai đầu van trước khi tiến hành hàn.

Bước 4: Hoàn thiện liên kết
Siết các mối nối vừa đủ lực đối với kết nối ren. Sau khi hàn cần kiểm tra đường hàn và làm sạch khu vực xung quanh.

Bước 5: Chạy thử
Mở van từ từ, cấp lưu chất vào hệ thống và kiểm tra các vị trí kết nối. Sau đó vận hành tay gạt để kiểm tra khả năng đóng mở.

Kiểm tra và bảo dưỡng

Để van bi 3 mảnh inox DN80 hoạt động ổn định, nên kiểm tra định kỳ theo điều kiện sử dụng:

• Quan sát thân van và các điểm kết nối để phát hiện dấu hiệu rò rỉ.
• Kiểm tra tay gạt có xoay nhẹ và đúng hành trình 90° hay không.
• Theo dõi gioăng khi van xuất hiện dấu hiệu thấm hoặc giảm độ kín.
• Vệ sinh khu vực bên ngoài van để hạn chế bụi bẩn tích tụ.
• Với hệ thống hoạt động liên tục, nên kiểm tra van trong các đợt bảo dưỡng thiết bị định kỳ.
• Không cố dùng lực quá mạnh khi tay gạt bị kẹt; cần xác định nguyên nhân trước khi tiếp tục vận hành.

Mua van bi 3 mảnh inox DN80 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp van bi 3 mảnh inox DN80 với các lựa chọn kết nối ren và hàn, phục vụ nhiều nhu cầu lắp đặt đường ống công nghiệp.

Khi mua hàng, khách hàng có thể cung cấp thông tin về kích thước DN80, kiểu kết nối, môi chất và áp lực hệ thống để được tư vấn cấu hình phù hợp.

Liên hệ nhận báo giá tốt: 0961.483.239 – 0961.332.786.
