Van bi 3 mảnh inox là gì?

Van bi 3 mảnh inox là loại van bi có thân được ghép từ 3 bộ phận chính, bên trong sử dụng một quả bi có lỗ xuyên tâm để thực hiện chức năng đóng hoặc mở dòng lưu chất.

Khi tay gạt hoặc bộ truyền động xoay bi van một góc 90°, lỗ trên bi sẽ thay đổi vị trí:

• Bi ở trạng thái mở: lỗ xuyên tâm của bi nằm thẳng với đường ống, lưu chất đi qua.
• Bi ở trạng thái đóng: bi xoay 90°, phần đặc của bi chắn ngang đường ống, ngăn dòng chảy.
• Van bi 3 mảnh: có thể tháo phần thân van để vệ sinh, bảo dưỡng hoặc thay thế linh kiện bên trong thuận tiện hơn so với nhiều loại van bi thân liền.

Thân van thường được sản xuất từ inox 304 hoặc inox 316, trong đó inox 316 thường được ưu tiên cho môi trường có tính ăn mòn cao hơn.

Tên gọi khác của van bi 3 mảnh inox

Trên thị trường, sản phẩm có thể được gọi bằng nhiều tên khác nhau như:

• Van bi inox 3 mảnh
• Van bi 3 thân inox
• Van bi inox 3 piece
• Van bi 3PC inox
• Van bi 3 mảnh SUS304
• Van bi 3 mảnh SUS316
• Van bi inox 304 3 mảnh
• Van bi inox 316 3 mảnh
• Van bi 3 mảnh nối ren
• Van bi 3 mảnh hàn
• Van bi 3 mảnh clamp

Các tên gọi trên có thể chỉ những cấu hình khác nhau của cùng dòng van, vì vậy khi mua cần kiểm tra chính xác vật liệu, kiểu kết nối, kích thước, áp suất và môi trường sử dụng.

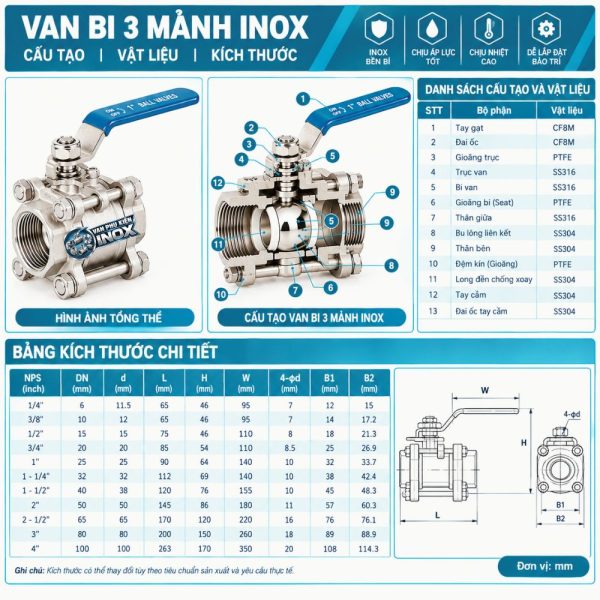

Cấu tạo van bi 3 mảnh inox

Cấu tạo của van bi 3 mảnh inox gồm nhiều bộ phận phối hợp với nhau để đảm bảo khả năng đóng mở và độ kín của hệ thống.

Thân van

Thân van thường được chế tạo từ:

• Inox 304
• Inox 316
• Inox 316L tùy dòng sản phẩm

Thân van dạng 3 mảnh được liên kết với nhau bằng bulông hoặc kết cấu ghép chuyên dụng. Thiết kế này cho phép tháo rời phần thân để kiểm tra và bảo dưỡng các chi tiết bên trong.

Bi van

Bi van là bộ phận trực tiếp kiểm soát dòng chảy.

Bi thường có dạng hình cầu với một lỗ xuyên tâm. Khi xoay bi:

Mở → lỗ bi thẳng với đường ống → dòng chảy đi qua.

Đóng → bi xoay 90° → phần đặc của bi chặn dòng.

Bi được gia công chính xác để phối hợp với gioăng làm kín, giúp hạn chế rò rỉ khi van đóng.

Trục van

Trục van kết nối bi van với tay gạt hoặc bộ truyền động.

Khi người vận hành xoay tay gạt, lực xoay được truyền qua trục đến bi van để thực hiện quá trình đóng hoặc mở.

Gioăng làm kín

Gioăng là bộ phận rất quan trọng quyết định khả năng kín của van.

Tùy model, gioăng có thể sử dụng:

• PTFE
• RPTFE
• TFM
• EPDM
• Viton/FKM
• Vật liệu khác theo yêu cầu

Việc lựa chọn gioăng phải phù hợp với nhiệt độ, áp suất và loại lưu chất.

Tay gạt

Tay gạt được sử dụng để vận hành van thủ công.

Thông thường:

• Tay gạt song song với đường ống → van mở.
• Tay gạt vuông góc với đường ống → van đóng.

Một số dòng có cơ cấu khóa tay gạt để hạn chế thao tác ngoài ý muốn.

Bulông và đai ốc

Các bộ phận này giữ những mảnh thân van liên kết với nhau, đồng thời tạo điều kiện thuận tiện cho việc tháo lắp khi bảo trì.

Nguyên lý hoạt động của van bi 3 mảnh inox

Van bi 3 mảnh inox hoạt động dựa trên nguyên lý xoay bi 90°.

Khi van mở

Tay gạt được xoay để lỗ xuyên tâm trên bi nằm cùng hướng với đường ống.

Lưu chất đi qua van với trở lực tương đối thấp.

Khi van đóng

Tay gạt được xoay 90°.

Bi van xoay theo trục và phần đặc của bi chắn dòng chảy, tạo trạng thái đóng kín.

Khi sử dụng với bộ điều khiển

Van có thể kết hợp với:

• Bộ điều khiển khí nén
• Bộ điều khiển điện

Khi đó van có thể được tích hợp vào hệ thống điều khiển tự động, PLC hoặc hệ thống quản lý quy trình.

Ưu điểm nổi bật của van bi 3 mảnh inox

Khả năng chống ăn mòn tốt

Inox 304 và inox 316 có khả năng chống oxy hóa và ăn mòn tốt hơn nhiều loại vật liệu thông thường.

Đặc biệt, van bi inox 316 3 mảnh thường được lựa chọn cho môi trường có yêu cầu cao về khả năng chống ăn mòn.

Độ kín cao

Bi van được gia công chính xác kết hợp với gioăng làm kín giúp van có khả năng đóng kín tốt.

Đây là một trong những lý do van bi 3 mảnh inox được sử dụng phổ biến trong các hệ thống cần hạn chế rò rỉ lưu chất.

Thiết kế 3 mảnh dễ bảo trì

Đây là ưu điểm nổi bật nhất của dòng van này.

Người dùng có thể tháo phần thân van để:

• Kiểm tra bi van
• Thay gioăng
• Vệ sinh bên trong
• Kiểm tra trục van
• Bảo dưỡng các bộ phận làm kín

Điều này giúp giảm thời gian bảo trì hệ thống.

Đóng mở nhanh

Van bi thường sử dụng cơ cấu xoay 90° nên thời gian đóng mở nhanh hơn nhiều loại van tuyến tính.

Tổn thất áp suất thấp khi mở hoàn toàn

Đối với thiết kế full port, đường kính lỗ bi có thể gần tương đương đường kính trong của đường ống, giúp dòng lưu chất đi qua thuận lợi.

Chịu được nhiều môi trường làm việc

Tùy vật liệu thân van và gioăng, sản phẩm có thể sử dụng cho:

• Nước
• Khí
• Dầu
• Hóa chất
• Thực phẩm
• Đồ uống
• Khí nén
• Một số môi trường nhiệt độ cao

Cần lựa chọn vật liệu gioăng và inox phù hợp với từng môi trường cụ thể.

Thông số kỹ thuật van bi 3 mảnh inox

Thông số thực tế phụ thuộc vào từng nhà sản xuất và model. Bảng dưới đây là cấu hình tham khảo phổ biến:

Thông số	Van bi 3 mảnh inox
Tên sản phẩm	Van bi 3 mảnh inox
Kiểu van	Van bi
Thiết kế	3 mảnh / 3PC
Vật liệu thân	Inox 304 / inox 316
Vật liệu bi	Inox 304 / inox 316
Vật liệu trục	Inox
Gioăng	PTFE / RPTFE / tùy chọn
Kiểu kết nối	Ren / hàn / clamp
Kích thước	DN8 – DN100 tùy model
Kiểu vận hành	Tay gạt
Tự động hóa	Khí nén / điện
Nhiệt độ làm việc	Phụ thuộc gioăng và model
Áp suất làm việc	Phụ thuộc thiết kế van
Môi trường	Nước, khí, dầu, hóa chất, thực phẩm…
Xuất xứ	Tùy thương hiệu
Bảo hành	Tùy nhà cung cấp

Lưu ý: Không nên sử dụng một mức áp suất hoặc nhiệt độ cố định cho mọi van bi 3 mảnh inox. Khi lựa chọn cần căn cứ vào catalogue chính hãng của từng model.

Van bi 3 mảnh inox 304 và inox 316 khác nhau thế nào?

Đây là câu hỏi rất phổ biến khi lựa chọn van bi inox.

Tiêu chí	Inox 304	Inox 316
Khả năng chống ăn mòn	Tốt	Rất tốt
Môi trường thông thường	Phù hợp	Phù hợp
Môi trường hóa chất	Tùy trường hợp	Tốt hơn trong nhiều trường hợp
Môi trường có chloride	Hạn chế hơn	Khả năng chống ăn mòn tốt hơn
Chi phí	Thấp hơn	Cao hơn
Ứng dụng	Nước, thực phẩm, công nghiệp	Hóa chất, thực phẩm, dược phẩm, môi trường khắc nghiệt

Không phải mọi hệ thống đều cần inox 316. Việc lựa chọn van bi 3 mảnh inox 304 hay 316 nên dựa trên tính chất lưu chất, nhiệt độ, áp suất và yêu cầu chống ăn mòn.

Các kiểu kết nối của van bi 3 mảnh inox

Van bi 3 mảnh inox nối ren

Đây là loại phổ biến đối với các hệ thống đường ống có kích thước nhỏ.

Ưu điểm:

• Lắp đặt tương đối đơn giản
• Không cần thiết bị hàn
• Dễ tháo lắp
• Phù hợp với hệ thống nước, khí và nhiều ứng dụng dân dụng – công nghiệp

Van bi 3 mảnh inox nối hàn

Hai đầu van được hàn trực tiếp vào đường ống.

Ưu điểm:

• Độ kín cao
• Kết nối chắc chắn
• Phù hợp với hệ thống yêu cầu hạn chế rò rỉ
• Thường sử dụng trong đường ống công nghiệp

Van bi 3 mảnh inox clamp

Kiểu clamp thường được sử dụng trong những hệ thống yêu cầu vệ sinh cao.

Ứng dụng phổ biến:

• Thực phẩm
• Đồ uống
• Sữa
• Dược phẩm
• Công nghệ sinh học

Ưu điểm là dễ tháo lắp và vệ sinh.

Ứng dụng của van bi 3 mảnh inox

Nhờ đặc tính chống ăn mòn và thiết kế dễ bảo trì, van bi 3 mảnh inox được ứng dụng trong nhiều lĩnh vực.

Hệ thống cấp nước

Van được sử dụng để đóng mở và cô lập các nhánh đường ống trong hệ thống cấp nước.

Hệ thống khí nén

Van bi inox có thể sử dụng để đóng mở đường khí trong hệ thống khí nén công nghiệp.

Ngành thực phẩm và đồ uống

Các dòng van inox có bề mặt phù hợp với yêu cầu vệ sinh được sử dụng trong:

• Nhà máy chế biến thực phẩm
• Nhà máy nước giải khát
• Nhà máy sữa
• Hệ thống bia
• Hệ thống đồ uống

Ngành hóa chất

Inox có khả năng chống ăn mòn tốt nên được sử dụng trong nhiều hệ thống hóa chất. Tuy nhiên, cần kiểm tra khả năng tương thích vật liệu với từng loại hóa chất cụ thể trước khi sử dụng.

Ngành dược phẩm

Van inox, đặc biệt các cấu hình đáp ứng yêu cầu vệ sinh, có thể được sử dụng trong hệ thống sản xuất và vận chuyển nguyên liệu, dung dịch.

Hệ thống dầu khí

Một số dòng van bi 3 mảnh được sử dụng trong đường ống dầu, khí và các hệ thống công nghiệp liên quan khi thông số kỹ thuật đáp ứng yêu cầu.

Hệ thống xử lý nước

Van được sử dụng trong các đường ống cấp nước, xử lý nước và một số hệ thống xử lý chất lỏng công nghiệp.

Van bi 3 mảnh inox có tốt không?

Van bi 3 mảnh inox có nhiều ưu điểm về độ bền, khả năng chống ăn mòn, độ kín và khả năng bảo trì. Đặc biệt, cấu tạo 3 mảnh giúp người dùng dễ dàng tháo van để kiểm tra và thay thế linh kiện.

Tuy nhiên, hiệu quả sử dụng phụ thuộc vào việc lựa chọn đúng:

• Vật liệu inox
• Vật liệu gioăng
• Kích thước van
• Áp suất
• Nhiệt độ
• Kiểu kết nối
• Loại lưu chất
• Thương hiệu và chất lượng gia công

Vì vậy, không nên chỉ dựa vào tên gọi “van bi 3 mảnh inox” mà cần kiểm tra đầy đủ thông số kỹ thuật trước khi lắp đặt.

Cách lựa chọn van bi 3 mảnh inox phù hợp

Để lựa chọn đúng sản phẩm, cần xác định ít nhất 7 yếu tố sau:

1. Xác định kích thước đường ống

Ví dụ:

• DN15
• DN20
• DN25
• DN32
• DN40
• DN50
• DN65
• DN80
• DN100

2. Xác định vật liệu

Lựa chọn giữa:

• Inox 304
• Inox 316
• Inox 316L

3. Xác định kiểu kết nối

• Ren
• Hàn
• Clamp

4. Xác định lưu chất

Cần biết van sử dụng cho:

• Nước
• Khí
• Dầu
• Hóa chất
• Thực phẩm
• Đồ uống
• Hơi
• Môi trường đặc biệt

5. Xác định nhiệt độ

Nhiệt độ lưu chất ảnh hưởng trực tiếp đến lựa chọn gioăng và cấu hình van.

6. Xác định áp suất

Cần lựa chọn van có cấp áp suất phù hợp với áp suất làm việc thực tế của hệ thống.

7. Xác định phương thức vận hành

Có thể lựa chọn:

• Tay gạt
• Điều khiển khí nén
• Điều khiển điện

So sánh van bi 3 mảnh inox với van bi 2 mảnh inox

Tiêu chí	Van bi 2 mảnh inox	Van bi 3 mảnh inox
Số mảnh thân	2	3
Bảo trì	Tương đối	Thuận tiện
Tháo phần thân	Có giới hạn tùy thiết kế	Thuận tiện hơn
Thay gioăng	Tùy model	Dễ thực hiện
Vệ sinh	Tốt	Tốt
Ứng dụng công nghiệp	Có	Rộng
Chi phí	Thường thấp hơn	Thường cao hơn
Khả năng tùy biến	Tùy model	Tốt

Van bi 3 mảnh thường được ưu tiên trong những hệ thống yêu cầu bảo trì thường xuyên hoặc cần khả năng tháo lắp linh hoạt.

Hướng dẫn lắp đặt van bi 3 mảnh inox

Trước khi lắp đặt cần kiểm tra kích thước, kiểu kết nối và tình trạng bên trong van.

Bước 1: Kiểm tra đường ống

Đảm bảo đường ống đúng kích thước và không còn dị vật bên trong.

Bước 2: Kiểm tra van

Kiểm tra thân van, bi, gioăng, ren hoặc đầu hàn.

Bước 3: Lắp van vào đường ống

Đảm bảo van được lắp đúng chiều và không chịu lực cơ học quá mức từ đường ống.

Bước 4: Kiểm tra trạng thái đóng mở

Xoay tay gạt để kiểm tra chuyển động của bi van.

Bước 5: Kiểm tra rò rỉ

Sau khi hoàn thành lắp đặt cần thử áp hoặc vận hành thử ở điều kiện phù hợp để kiểm tra độ kín.

Lưu ý: Với van bi 3 mảnh nối hàn, cần thực hiện quy trình hàn phù hợp để hạn chế ảnh hưởng nhiệt đến gioăng và các bộ phận bên trong theo hướng dẫn của nhà sản xuất.

Những lưu ý khi sử dụng van bi 3 mảnh inox

Để van hoạt động ổn định và kéo dài tuổi thọ, cần:

• Không sử dụng van vượt quá áp suất thiết kế.
• Không sử dụng vượt quá nhiệt độ cho phép.
• Lựa chọn gioăng tương thích với lưu chất.
• Vệ sinh đường ống trước khi đưa vào vận hành.
• Không dùng tay gạt để tạo lực quá lớn.
• Kiểm tra van định kỳ.
• Không sử dụng van sai mục đích.
• Với môi trường hóa chất, cần kiểm tra khả năng tương thích vật liệu trước khi lựa chọn.

Giá van bi 3 mảnh inox bao nhiêu?

Giá van bi 3 mảnh inox không cố định mà phụ thuộc vào nhiều yếu tố:

• Kích thước DN
• Inox 304 hay inox 316
• Kiểu kết nối
• Áp suất làm việc
• Vật liệu gioăng
• Thương hiệu
• Xuất xứ
• Số lượng đặt hàng

Thông thường, van inox 316 sẽ có giá cao hơn inox 304 do vật liệu và khả năng chống ăn mòn cao hơn.

Nếu cần báo giá chính xác, khách hàng nên cung cấp kích thước van, vật liệu, kiểu kết nối, số lượng và môi trường sử dụng để nhà cung cấp tư vấn đúng model.

---

Mua van bi 3 mảnh inox ở đâu?

Khi mua van bi 3 mảnh inox, nên lựa chọn nhà cung cấp có đầy đủ thông tin về:

• Catalogue sản phẩm
• Thông số kỹ thuật
• Vật liệu chế tạo
• Kích thước
• Áp suất
• Nhiệt độ
• Chứng từ hàng hóa khi cần
• Chính sách bảo hành
• Khả năng cung cấp số lượng lớn

Đặc biệt đối với các dự án công nghiệp, nên yêu cầu nhà cung cấp xác nhận rõ model, vật liệu inox, tiêu chuẩn kết nối và thông số áp suất trước khi đặt hàng.

Câu hỏi thường gặp về van bi 3 mảnh inox

Van bi 3 mảnh inox dùng để làm gì?

Van được sử dụng để đóng mở dòng chảy trong hệ thống đường ống nước, khí, dầu, hóa chất, thực phẩm, đồ uống và nhiều môi trường công nghiệp khác.

Van bi 3 mảnh inox có thể điều tiết lưu lượng không?

Có thể điều tiết ở một số trường hợp, nhưng van bi thường được sử dụng hiệu quả nhất cho chức năng đóng/mở. Nếu hệ thống yêu cầu điều tiết lưu lượng chính xác liên tục, nên lựa chọn loại van chuyên dụng phù hợp.

Inox 304 và inox 316 nên chọn loại nào?

Inox 304 phù hợp với nhiều môi trường thông thường. Inox 316 thường được lựa chọn khi hệ thống có yêu cầu cao hơn về khả năng chống ăn mòn. Cần căn cứ vào lưu chất thực tế để lựa chọn.

Van bi 3 mảnh có dễ bảo trì không?

Có. Thiết kế 3 mảnh cho phép tháo phần thân thuận tiện hơn, giúp kiểm tra và thay thế bi, gioăng hoặc các linh kiện bên trong.

Van bi 3 mảnh inox có thể điều khiển tự động không?

Có. Van có thể kết hợp với bộ truyền động khí nén hoặc bộ truyền động điện để tự động hóa quá trình đóng mở.

Van bi 3 mảnh inox có những kích thước nào?

Tùy nhà sản xuất, van có thể được cung cấp từ các kích thước nhỏ như DN8, DN10, DN15 đến DN100 hoặc lớn hơn.

Vì sao nên lựa chọn van bi 3 mảnh inox?

Với thiết kế thân 3 mảnh, vật liệu inox có khả năng chống ăn mòn tốt và cơ cấu đóng mở nhanh, van bi 3 mảnh inox là lựa chọn phù hợp cho nhiều hệ thống đường ống công nghiệp.

Những ưu điểm đáng chú ý gồm:

Độ bền cao – chống ăn mòn tốt – độ kín cao – đóng mở nhanh – dễ tháo lắp – thuận tiện bảo trì – ứng dụng đa dạng.

Đặc biệt, khi kết hợp với bộ truyền động khí nén hoặc điện, van có thể đáp ứng nhu cầu tự động hóa trong các hệ thống sản xuất hiện đại.

Kết luận

Van bi 3 mảnh inox là dòng van được thiết kế hướng đến khả năng đóng mở nhanh, độ kín cao và thuận tiện trong quá trình bảo trì. Với vật liệu inox 304, inox 316 hoặc inox 316L, sản phẩm có thể đáp ứng nhiều yêu cầu khác nhau trong hệ thống đường ống.

Khi lựa chọn van, cần đặc biệt quan tâm đến kích thước DN, vật liệu inox, kiểu kết nối, áp suất, nhiệt độ, gioăng làm kín và loại lưu chất. Việc lựa chọn đúng cấu hình giúp van vận hành ổn định, hạn chế sự cố và kéo dài tuổi thọ hệ thống.

Nếu bạn đang cần van bi 3 mảnh inox 304, van bi 3 mảnh inox 316, van bi 3 mảnh nối ren, van bi 3 mảnh nối hàn hoặc van bi 3 mảnh clamp, hãy xác định đầy đủ thông số kỹ thuật trước khi đặt hàng để lựa chọn đúng sản phẩm cho hệ thống.
