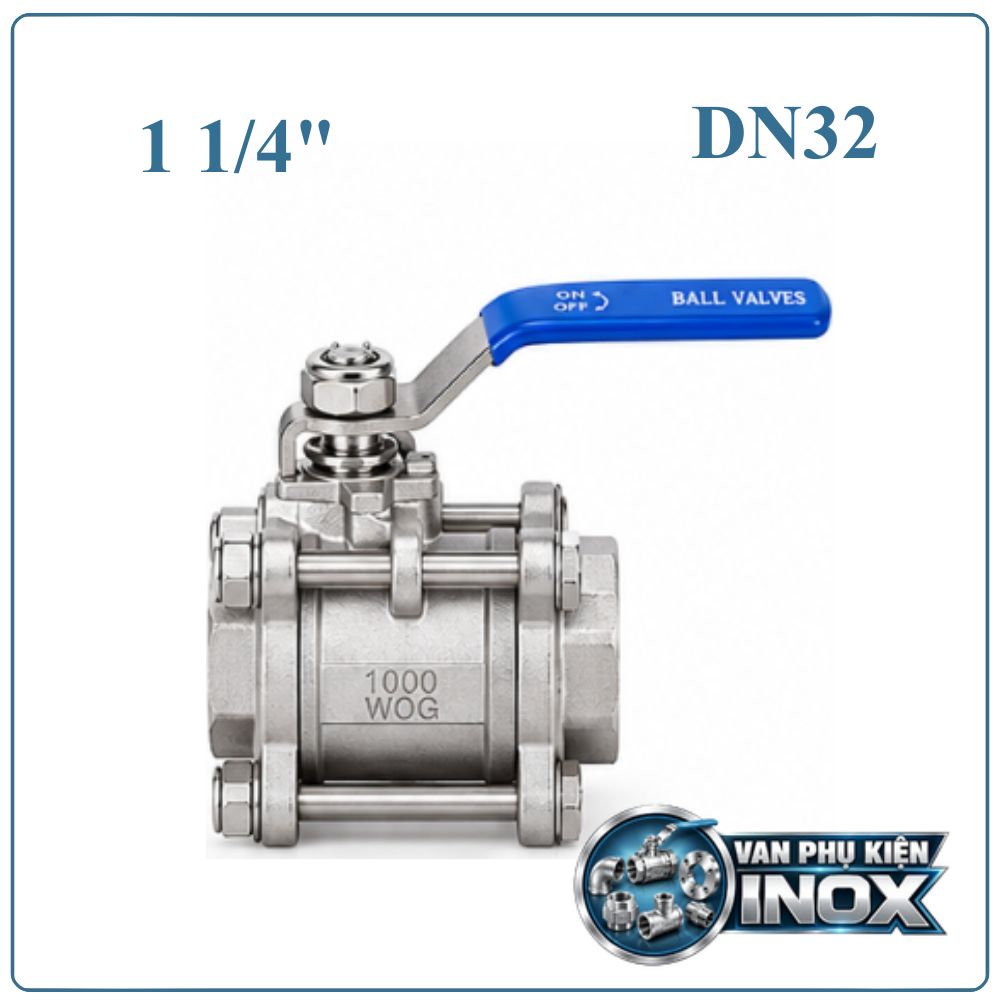

Van Bi 3 Mảnh Inox DN32

Van Bi 3 Mảnh Inox DN32 là gì?

Van Bi 3 Mảnh Inox DN32 là thiết bị dùng để đóng ngắt dòng chảy trên đường ống DN32, tương đương 1 1/4 inch, đường kính ngoài ống khoảng Φ42 mm. Van có cấu tạo thân gồm ba phần, bên trong sử dụng bi van xoay để kiểm soát dòng lưu chất.

Sản phẩm vận hành bằng tay gạt, cho phép chuyển đổi nhanh giữa trạng thái đóng và mở. Tùy nhu cầu lắp đặt, van DN32 có thể lựa chọn kết nối ren hoặc kết nối hàn.

Ưu điểm nổi bật

• Thân van 3 mảnh tạo điều kiện thuận lợi cho việc tháo kiểm tra các chi tiết bên trong.
• Inox 304 có khả năng chống oxy hóa và chống ăn mòn tốt trong môi trường phù hợp.
• Bi van xoay 90° giúp đóng mở nhanh, thao tác đơn giản.
• Tay gạt trực tiếp, dễ quan sát trạng thái hoạt động của van.
• Có hai lựa chọn ren và hàn, đáp ứng nhiều phương án thi công đường ống.
• Kết cấu chắc chắn, thích hợp cho các tuyến ống nước và lưu chất công nghiệp.
• Bộ phận làm kín được bố trí quanh bi và các vị trí ghép thân, hỗ trợ hạn chế rò rỉ.
• Thiết kế DN32 phù hợp với các tuyến ống có lưu lượng cao hơn nhóm DN15–DN25.

Thông số kỹ thuật Van Bi 3 Mảnh Inox DN32

Giới hạn nhiệt độ cụ thể cần xác định theo loại gioăng làm kín và điều kiện thực tế của hệ thống.

Cấu tạo van bi 3 mảnh inox DN32

Van được thiết kế theo dạng thân ba mảnh, gồm thân trung tâm và hai phần đầu van. Các chi tiết được liên kết với nhau bằng hệ thống bu lông, tạo thành một cụm hoàn chỉnh.

Nguyên lý hoạt động

Van Bi 3 Mảnh Inox DN32 điều khiển dòng chảy thông qua chuyển động xoay của bi van.

Khi tay gạt được đặt theo hướng song song với đường ống, lỗ xuyên tâm của bi nằm cùng chiều dòng chảy. Môi chất có thể đi qua van.

Khi xoay tay gạt một góc 90°, bi van cũng xoay theo. Phần đặc của bi quay vào vị trí chắn dòng, từ đó ngăn môi chất đi qua.

Cơ chế này giúp van thực hiện thao tác đóng mở nhanh. Trong quá trình sử dụng, nên ưu tiên vận hành ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn, không sử dụng van như thiết bị điều tiết lưu lượng liên tục nếu nhà sản xuất không quy định.

Van Bi 3 Mảnh Inox DN32 dùng cho hệ thống nào?

Kích thước DN32 được sử dụng khá phổ biến trong các tuyến ống nhánh và hệ thống công nghiệp có nhu cầu đóng ngắt riêng từng khu vực hoặc thiết bị.

Một số ứng dụng thường gặp:

• Hệ thống cấp nước trong nhà máy và công trình.
• Đường ống khí nén, khí kỹ thuật.
• Hệ thống xử lý, cấp và tuần hoàn nước.
• Đường dẫn dầu hoặc chất lỏng công nghiệp phù hợp.
• Đường ống cấp lưu chất cho máy móc sản xuất.
• Hệ thống phụ trợ trong dây chuyền chế biến.
• Các tuyến ống cần bố trí van khóa tại từng nhánh.
• Cụm thiết bị cần cô lập dòng chảy để thuận tiện bảo trì.

Phân loại Van Bi 3 Mảnh Inox DN32

Van Bi 3 Mảnh Inox DN32 được chia thành hai dạng kết nối chính: ren và hàn. Mỗi loại phù hợp với một phương án thi công khác nhau.

Van Bi 3 Mảnh Inox DN32 ren

Phiên bản ren sử dụng đầu kết nối có ren để ghép với đường ống hoặc phụ kiện tương ứng. Đây là lựa chọn phù hợp với hệ thống cần tháo lắp thiết bị tương đối thuận tiện.

Van DN32 ren thường được sử dụng tại các tuyến ống nước, khí nén hoặc hệ thống phụ trợ có kết cấu đường ống sử dụng phương pháp nối ren.

Van Bi 3 Mảnh Inox DN32 hàn

Dạng hàn có phần đầu kết nối được thiết kế để hàn trực tiếp với đường ống. Sau khi thi công, van tạo thành mối nối cố định với hệ thống, phù hợp với những tuyến ống yêu cầu kết cấu chắc chắn và độ kín cao.

Khi chọn van hàn cần kiểm tra chính xác đường kính ngoài của ống, kích thước đầu hàn và phương pháp hàn để đảm bảo hai bộ phận tương thích.

Hướng dẫn lắp đặt Van Bi 3 Mảnh Inox DN32

Bước 1: Chuẩn bị đường ống
Ngừng hệ thống, xả hết áp suất và làm sạch vị trí dự kiến lắp van.

Bước 2: Xác định kiểu kết nối
Kiểm tra van thuộc phiên bản ren hay hàn để chuẩn bị phương án thi công phù hợp.

Bước 3: Tiến hành lắp đặt
Với loại ren, sử dụng vật liệu làm kín phù hợp và siết van đúng kỹ thuật. Với loại hàn, căn chỉnh đồng tâm giữa van và đường ống trước khi thực hiện mối hàn.

Bước 4: Kiểm tra cơ cấu vận hành
Xoay tay gạt để kiểm tra hành trình đóng mở, đảm bảo tay gạt không bị kẹt.

Bước 5: Chạy thử
Đưa môi chất vào hệ thống từ từ, theo dõi các vị trí kết nối và thân van để phát hiện rò rỉ trước khi vận hành ở điều kiện bình thường.

Bảo dưỡng van bi 3 mảnh inox DN32

Để van hoạt động ổn định trong thời gian dài, nên đưa thiết bị vào kế hoạch kiểm tra định kỳ của hệ thống:

• Quan sát thân van và vị trí kết nối để phát hiện rò rỉ.
• Kiểm tra tay gạt và trục van khi nhận thấy lực vận hành tăng bất thường.
• Kiểm tra tình trạng gioăng nếu van có dấu hiệu đóng không kín.
• Vệ sinh bên ngoài van, đặc biệt tại môi trường nhiều bụi hoặc hơi ẩm.
• Đối với van ít sử dụng, nên đóng mở định kỳ để kiểm tra khả năng vận hành.
• Khi cần tháo thân van, phải cô lập thiết bị và đảm bảo đường ống đã được xả áp hoàn toàn.

Mua Van Bi 3 Mảnh Inox DN32 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp Van Bi 3 Mảnh Inox DN32 với hai lựa chọn kết nối ren và hàn, đáp ứng nhu cầu lắp đặt trên các tuyến ống nước, khí và nhiều hệ thống công nghiệp.

Sản phẩm có kích thước DN32, 1 1/4 inch, Φ42 mm, thiết kế thân 3 mảnh và vận hành bằng tay gạt.
