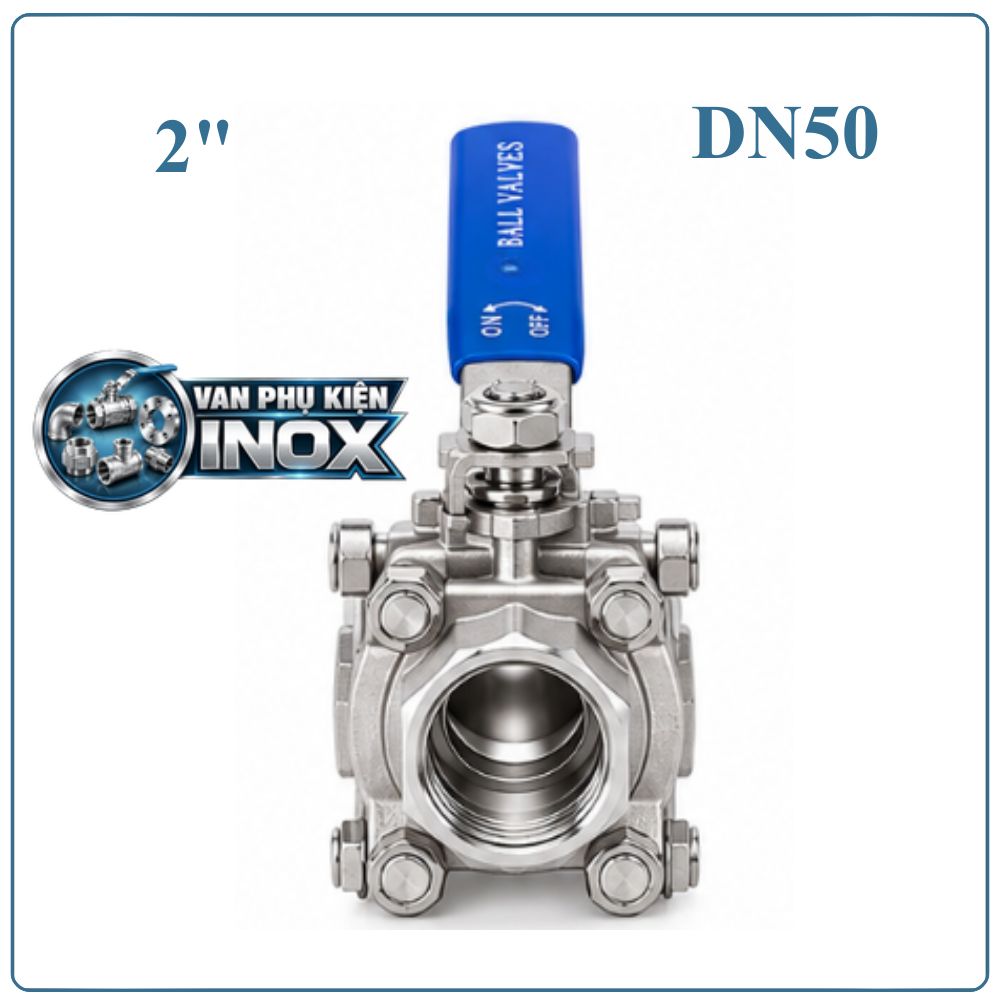

Van Bi 3 Mảnh Inox DN50

Van Bi 3 Mảnh Inox DN50 là gì?

Van Bi 3 Mảnh Inox DN50 là thiết bị đóng ngắt dòng chảy được lắp trên đường ống DN50, tương đương 2 inch, đường kính ngoài ống khoảng Φ60 mm. Sản phẩm sử dụng cơ cấu bi xoay bên trong thân van để kiểm soát sự lưu thông của môi chất.

Điểm đặc trưng của dòng van này là phần thân được chia thành 3 mảnh, tạo điều kiện thuận lợi cho việc tháo lắp và kiểm tra các chi tiết bên trong. Van DN50 được sản xuất với kết nối ren hoặc hàn, tùy theo phương án thi công của hệ thống.

Ưu điểm nổi bật

• Thân van 3 mảnh: Thuận tiện tháo rời khi cần kiểm tra bi, gioăng hoặc trục van.
• Inox 304: Độ bền cơ học tốt, khả năng chống oxy hóa và ăn mòn phù hợp với nhiều môi trường.
• Đóng mở bằng tay gạt: Thao tác nhanh, không yêu cầu nguồn điện hay khí nén.
• Cơ cấu bi xoay: Khi mở hoàn toàn tạo đường dẫn lưu chất tương đối thông thoáng.
• Hai phương án kết nối: Có thể lựa chọn dạng ren hoặc hàn theo cấu trúc đường ống.
• Kích thước DN50: Phù hợp với các tuyến ống có lưu lượng cao hơn nhóm DN15–DN40.
• Thiết kế chắc chắn: Có thể sử dụng tại nhiều hệ thống nước và công nghiệp trong phạm vi thông số cho phép.

Thông số kỹ thuật Van Bi 3 Mảnh Inox DN50

Giới hạn nhiệt độ thực tế cần được xác định theo vật liệu gioăng và điều kiện vận hành cụ thể.

Cấu tạo van bi 3 mảnh inox DN50

Cấu trúc của van gồm một thân trung tâm và hai phần thân hai bên, được cố định bằng bu lông. Cách bố trí này cho phép cụm bi nằm ổn định trong khoang van và có thể tiếp cận khi cần bảo dưỡng.

Các thành phần chính:

• Thân trung tâm: Chứa bi van và bộ phận làm kín.
• Hai thân bên: Tạo vị trí kết nối van với đường ống.
• Bi van: Chi tiết hình cầu thực hiện nhiệm vụ đóng hoặc mở dòng.
• Trục van: Liên kết bi với cơ cấu vận hành.
• Tay gạt: Điều khiển chuyển động của bi.
• Gioăng bi: Tạo bề mặt kín giữa bi và thân.
• Gioăng thân: Làm kín các mặt ghép của thân van.
• Bu lông, đai ốc: Giữ các phần thân liên kết chắc chắn.

Nguyên lý hoạt động

Khi thao tác tay gạt, trục van truyền chuyển động đến bi và làm bi xoay một góc 90°.

Ở trạng thái mở, lỗ xuyên tâm của bi nằm thẳng theo hướng đường ống, cho phép môi chất đi qua. Khi tay gạt được xoay sang vị trí đóng, bi quay theo và phần đặc của bi chắn ngang dòng chảy.

Nhờ cơ cấu này, van có khả năng đóng ngắt nhanh. Van bi thường được sử dụng cho chức năng đóng hoặc mở dòng, không nên xem là thiết bị điều tiết lưu lượng liên tục nếu không có chỉ dẫn phù hợp từ nhà sản xuất.

Van Bi 3 Mảnh Inox DN50 dùng cho hệ thống nào?

Kích thước DN50 phù hợp với nhiều tuyến ống cấp và phân phối có lưu lượng tương đối lớn. Van có thể được bố trí tại đường chính, đường nhánh hoặc trước các thiết bị cần cô lập dòng.

Một số ứng dụng:

• Hệ thống cấp nước và phân phối nước trong nhà máy.
• Đường ống khí nén và khí kỹ thuật.
• Hệ thống xử lý nước, lọc nước và tuần hoàn nước.
• Tuyến dẫn dầu hoặc chất lỏng công nghiệp tương thích.
• Đường cấp lưu chất cho máy móc và thiết bị.
• Hệ thống đường ống phụ trợ trong dây chuyền sản xuất.
• Các vị trí cần chia khu vực để thuận tiện bảo trì.
• Tuyến ống công nghiệp cần đóng ngắt bằng tay tại chỗ.

Phân loại Van Bi 3 Mảnh Inox DN50

Van DN50 được lựa chọn theo kiểu kết nối với đường ống, gồm hai dạng chính.

Van Bi 3 Mảnh Inox DN50 ren

Dạng ren sử dụng đầu nối ren để ghép với đường ống hoặc phụ kiện có kích thước tương ứng. Ưu điểm của cấu hình này là thuận tiện trong quá trình tháo lắp, đặc biệt tại những vị trí cần kiểm tra hoặc thay van định kỳ.

Khi sử dụng loại ren, cần kiểm tra đúng chuẩn ren của van và phụ kiện kết nối trước khi thi công.

Van Bi 3 Mảnh Inox DN50 hàn

Dạng hàn có đầu van được thiết kế để nối trực tiếp với đường ống bằng phương pháp hàn. Sau khi hoàn thiện, van trở thành một phần cố định của tuyến ống, phù hợp với các hệ thống ưu tiên mối nối chắc chắn và độ kín cao.

Với loại hàn, cần đối chiếu kích thước thực tế của đầu van với đường kính ngoài ống trước khi thi công.

Hướng dẫn lắp đặt Van Bi 3 Mảnh Inox DN50

Bước 1: Chuẩn bị hệ thống
Dừng dòng chảy, khóa nguồn cấp và xả áp hoàn toàn trước khi lắp đặt.

Bước 2: Kiểm tra đường ống
Đối chiếu kích thước DN50, đường kính ngoài khoảng Φ60 mm và kiểu kết nối của van với đường ống thực tế.

Bước 3: Tiến hành kết nối
Với van ren, làm sạch ren và sử dụng vật liệu làm kín tương thích trước khi siết. Với van hàn, căn chỉnh hai đầu ống và van rồi thực hiện mối hàn theo quy trình kỹ thuật.

Bước 4: Kiểm tra cơ cấu van
Thao tác tay gạt từ đóng sang mở để đảm bảo bi van chuyển động bình thường.

Bước 5: Kiểm tra kín
Cấp áp từ từ, quan sát thân van và các vị trí kết nối. Nếu không có dấu hiệu rò rỉ, đưa thiết bị vào vận hành.

Bảo dưỡng van bi 3 mảnh inox DN50

• Kiểm tra định kỳ thân van và các vị trí kết nối.
• Theo dõi tình trạng tay gạt và trục van trong quá trình vận hành.
• Kiểm tra gioăng khi phát hiện rò rỉ hoặc khả năng đóng kín giảm.
• Vệ sinh bề mặt van để hạn chế bụi bẩn và cặn bám.
• Với van ít sử dụng, nên thao tác đóng mở định kỳ.
• Khi tháo thân van để sửa chữa, phải cô lập đường ống và xả sạch áp suất trước khi thực hiện.

Mua Van Bi 3 Mảnh Inox DN50 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp Van Bi 3 Mảnh Inox DN50 với hai lựa chọn kết nối ren và hàn, phù hợp cho các hệ thống nước, khí và nhiều tuyến ống công nghiệp.

Sản phẩm có kích thước DN50, 2 inch, Φ60 mm, vận hành bằng tay gạt và thiết kế thân 3 mảnh thuận tiện cho công tác kiểm tra, bảo dưỡng.

Liên hệ nhận báo giá tốt: 0961.483.239 – 0961.332.786
