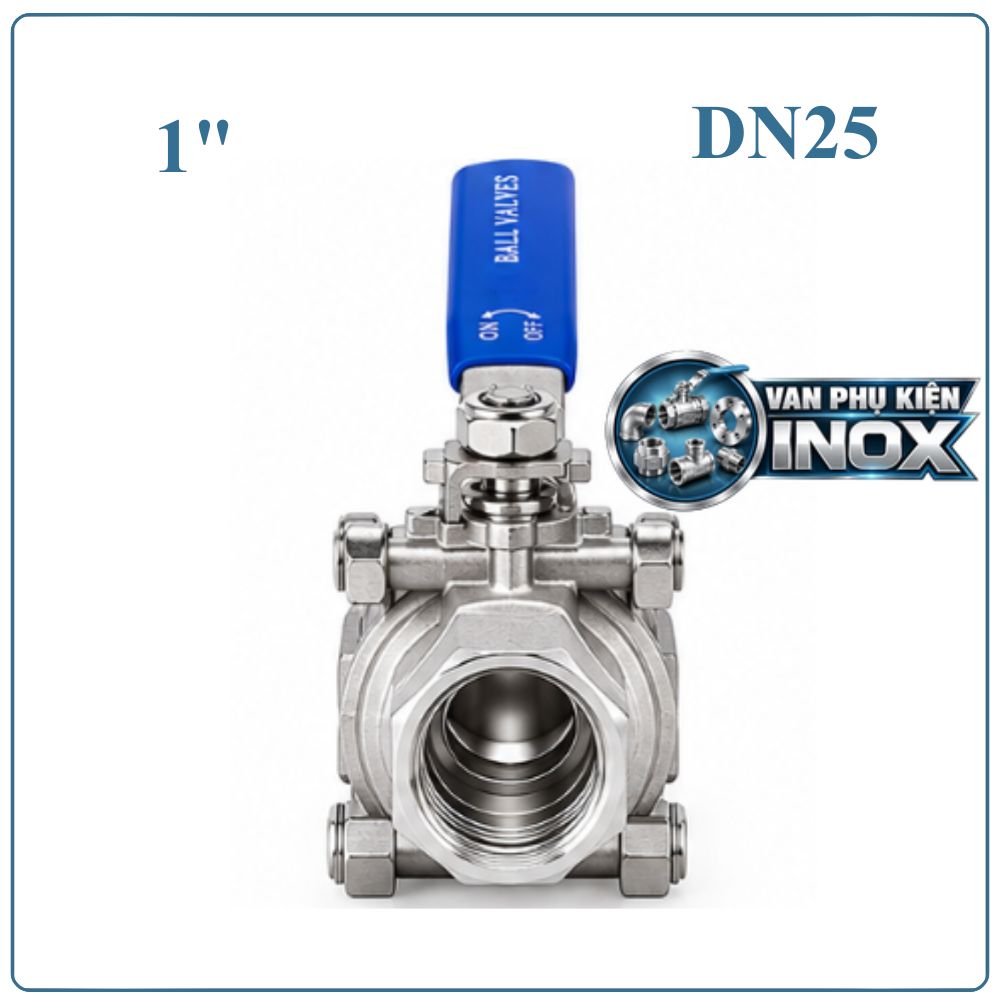

Van Bi 3 Mảnh Inox DN25

Van Bi 3 Mảnh Inox DN25 là gì?

Van Bi 3 Mảnh Inox DN25 là van đóng mở dạng bi, sử dụng cho đường ống DN25, tương đương 1 inch, đường kính ngoài ống Φ34 mm. Sản phẩm được cấu tạo từ ba phần thân liên kết với nhau, bên trong là bi van xoay để kiểm soát dòng lưu chất.

Van được vận hành bằng tay gạt với góc xoay 90°, thích hợp cho các vị trí đường ống cần đóng ngắt nhanh và thường xuyên.

Ưu điểm nổi bật

• Thân van chia 3 mảnh giúp thuận tiện tháo lắp khi kiểm tra và sửa chữa.
• Inox 304 có khả năng chống gỉ, chống oxy hóa tốt trong điều kiện sử dụng phù hợp.
• Cơ cấu bi xoay giúp quá trình đóng mở diễn ra nhanh chóng.
• Tay gạt thiết kế trực quan, dễ xác định trạng thái đóng hoặc mở.
• Kích thước DN25 phù hợp với nhiều tuyến ống công nghiệp và hệ thống cấp nước.
• Các bộ phận làm kín được bố trí quanh bi và thân van nhằm hạn chế rò rỉ.
• Kết cấu tương đối gọn, không chiếm nhiều không gian trên tuyến ống.
• Có thể tháo phần thân để tiếp cận cụm bi và gioăng khi cần bảo dưỡng.

Thông số kỹ thuật Van Bi 3 Mảnh Inox DN25

Giới hạn nhiệt độ thực tế phụ thuộc vào loại gioăng được sử dụng trong van.

Cấu tạo van bi 3 mảnh inox DN25

Van Bi 3 Mảnh Inox DN25 có thiết kế thân gồm một phần trung tâm và hai đầu kết nối. Các phần này được ghép bằng bu lông, tạo thành kết cấu vừa chắc chắn vừa thuận tiện cho việc tháo rời.

Các chi tiết chính:

• Thân van: Bao bọc và bảo vệ toàn bộ cụm làm việc bên trong.
• Thân giữa: Là vị trí chứa bi van và các bộ phận làm kín.
• Đầu kết nối: Hai phía van dùng để liên kết với đường ống DN25.
• Bi van: Bộ phận trực tiếp đóng hoặc mở dòng chảy.
• Trục van: Truyền chuyển động từ tay gạt tới bi.
• Tay gạt: Điều khiển van bằng thao tác xoay.
• Gioăng bi: Tạo độ kín giữa bi và thân van.
• Gioăng thân: Hạn chế rò rỉ tại vị trí ghép các mảnh van.
• Bộ bu lông: Liên kết các phần thân thành một cụm hoàn chỉnh.

Nguyên lý hoạt động

Khi xoay tay gạt, trục van truyền lực xuống bi van, khiến bi quay quanh trục của nó.

Ở trạng thái mở, lỗ xuyên tâm trên bi nằm thẳng theo hướng đường ống, tạo đường dẫn cho môi chất đi qua. Khi tay gạt được xoay sang vị trí đóng, bi quay 90° và phần đặc của bi nằm chắn dòng, ngăn môi chất tiếp tục lưu thông.

Nhờ nguyên lý xoay một góc phần tư vòng, van có thể chuyển đổi trạng thái nhanh mà không cần nhiều thao tác.

Phân loại Van Bi 3 Mảnh Inox DN25

Với đường kính danh nghĩa DN25, tương đương 1 inch và Φ34 mm, sản phẩm có thể lựa chọn theo hai dạng kết nối để phù hợp với từng kiểu đường ống.

Van Bi 3 Mảnh Inox DN25 kết nối ren

Phiên bản ren được sử dụng tại những tuyến ống cần khả năng tháo lắp linh hoạt. Van kết nối với đường ống thông qua phần ren tương ứng, thuận tiện cho việc thay thế hoặc bảo dưỡng thiết bị sau thời gian vận hành.

Van Bi 3 Mảnh Inox DN25 kết nối hàn

Phiên bản hàn được nối trực tiếp với đường ống bằng phương pháp hàn. Đây là lựa chọn phù hợp khi hệ thống ưu tiên mối nối cố định, chắc chắn và yêu cầu độ kín tốt.

Van Bi 3 Mảnh Inox DN25 dùng cho hệ thống nào?

Với kích thước DN25 (1 inch), sản phẩm thường được lựa chọn cho các tuyến ống nhánh, đường cấp và cụm thiết bị có nhu cầu khóa dòng.

Ứng dụng phổ biến gồm:

• Hệ thống cấp nước và phân phối nước.
• Đường ống khí nén trong nhà máy.
• Hệ thống xử lý và tuần hoàn nước.
• Đường dầu và chất lỏng công nghiệp phù hợp.
• Các cụm đường ống của máy móc, thiết bị.
• Hệ thống phụ trợ trong dây chuyền sản xuất.
• Tuyến ống dẫn lưu chất đến từng thiết bị hoặc khu vực sử dụng.

Hướng dẫn lắp đặt Van Bi 3 Mảnh Inox DN25

Bước 1: Chuẩn bị vị trí
Ngắt dòng chảy, xả áp suất trong tuyến ống và xác định vị trí cần lắp van.

Bước 2: Kiểm tra ren kết nối
Làm sạch ren trên hai đầu ống, loại bỏ bụi kim loại hoặc tạp chất có thể ảnh hưởng đến độ kín.

Bước 3: Làm kín ren
Sử dụng băng tan hoặc vật liệu làm kín phù hợp với loại môi chất đang vận chuyển.

Bước 4: Gắn van vào đường ống
Đặt van đúng vị trí, siết các đầu ren bằng dụng cụ phù hợp. Không dùng tay gạt để tạo lực khi siết kết nối.

Bước 5: Vận hành thử
Xoay tay gạt để kiểm tra hành trình đóng mở, sau đó cấp áp từ từ và quan sát các điểm nối nhằm phát hiện rò rỉ.

Bảo dưỡng van bi 3 mảnh inox DN25

• Kiểm tra định kỳ tình trạng bề mặt thân van và các điểm kết nối.
• Theo dõi tay gạt, trục van để phát hiện hiện tượng khó xoay.
• Kiểm tra gioăng khi xuất hiện dấu hiệu thấm hoặc rò rỉ.
• Vệ sinh khu vực bên ngoài van để hạn chế bụi bẩn tích tụ.
• Với van ít vận hành, nên thao tác đóng mở định kỳ để kiểm tra khả năng hoạt động.
• Khi cần tháo cụm thân, phải đảm bảo van đã được cô lập và đường ống không còn áp suất.

Mua Van Bi 3 Mảnh Inox DN25 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp Van Bi 3 Mảnh Inox DN25 với thiết kế thân ba mảnh, kết nối ren và vận hành tay gạt. Sản phẩm phù hợp cho đường ống DN25, 1 inch, Φ34 mm trong nhiều hệ thống cấp nước và công nghiệp.

Liên hệ nhận báo giá tốt: 0961.483.239 – 0961.332.786
