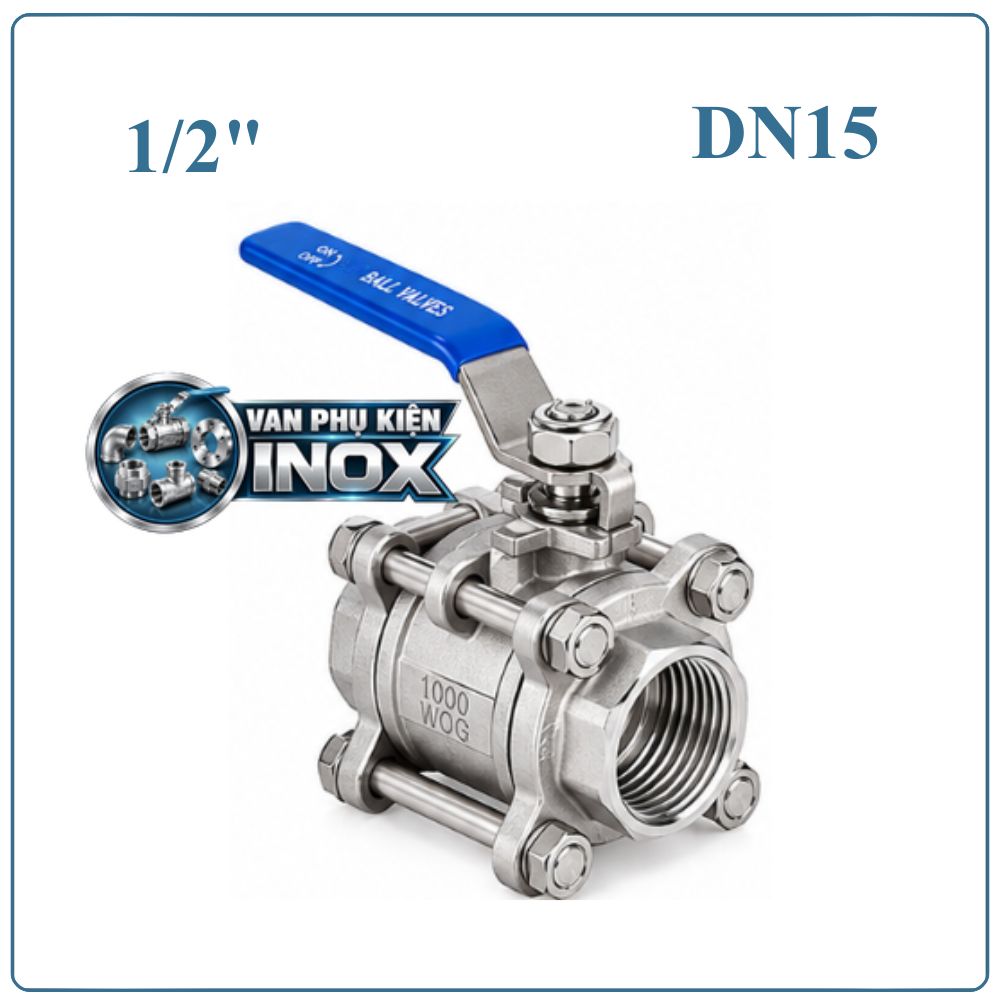

Van Bi 3 Mảnh Inox DN15

Van Bi 3 Mảnh Inox DN15 là gì?

Van Bi 3 Mảnh Inox DN15 là dòng van bi có thân gồm 3 mảnh ghép lại, kích thước danh nghĩa DN15, tương đương 1/2 inch, đường kính ống khoảng Φ21 mm. Van sử dụng bi van inox để đóng mở dòng chảy nhanh bằng tay gạt, phù hợp với các hệ thống nước, khí, dầu và nhiều môi chất công nghiệp.

Thiết kế 3 mảnh cho phép tháo rời thân van thuận tiện, hỗ trợ kiểm tra, vệ sinh hoặc thay thế bộ phận bên trong mà không cần tháo toàn bộ đường ống.

Ưu điểm nổi bật

• Thân van bằng inox có khả năng chống ăn mòn tốt, thích hợp với môi trường ẩm và nhiều loại lưu chất.
• Kết cấu 3 mảnh thuận tiện cho công tác tháo lắp, bảo trì.
• Bi van gia công chính xác, đóng mở nhanh và hạn chế tổn thất áp suất khi van mở hoàn toàn.
• Tay gạt thao tác trực tiếp, dễ nhận biết trạng thái đóng hoặc mở.
• Kích thước DN15 nhỏ gọn, thích hợp cho đường ống có không gian lắp đặt hạn chế.
• Gioăng làm kín giúp giảm nguy cơ rò rỉ tại vị trí đóng van.
• Có thể sử dụng cho cả hệ thống dân dụng và đường ống công nghiệp quy mô nhỏ.

Thông số kỹ thuật Van Bi 3 Mảnh Inox DN15

Lưu ý: Nhiệt độ sử dụng thực tế cần được xác định theo loại gioăng làm kín và môi chất trong hệ thống.

Cấu tạo van bi 3 mảnh inox DN15

Van được thiết kế theo dạng thân 3 mảnh, trong đó phần thân trung tâm chứa bi van được liên kết với hai đầu van bằng bu lông. Cấu tạo cơ bản gồm:

• Thân van: Inox 304, tạo khung chịu áp lực và bảo vệ các chi tiết bên trong.
• Bi van: Có lỗ xuyên tâm, xoay theo góc 90° để điều khiển dòng chảy.
• Trục van: Truyền chuyển động từ tay gạt xuống bi van.
• Tay gạt: Dùng để vận hành van bằng tay.
• Gioăng thân: Làm kín giữa các mảnh thân van.
• Gioăng bi: Ôm sát bề mặt bi, hạn chế rò rỉ khi van đóng.
• Bu lông liên kết: Cố định các phần thân van thành một cụm hoàn chỉnh.

Nguyên lý hoạt động

Van Bi 3 Mảnh Inox DN15 hoạt động dựa trên chuyển động xoay của bi van 90°.

Khi tay gạt nằm song song với đường ống, lỗ xuyên tâm của bi van cùng hướng với dòng chảy, van ở trạng thái mở. Khi xoay tay gạt vuông góc với đường ống, bi van xoay theo và phần đặc của bi chắn ngang dòng chảy, đưa van về trạng thái đóng.

Cơ cấu đóng mở một phần tư vòng giúp van thao tác nhanh, phù hợp với những vị trí cần đóng ngắt đường ống thường xuyên.

Phân loại Van Bi 3 Mảnh Inox DN15

Van Bi 3 Mảnh Inox DN15 có hai phương án kết nối phổ biến là ren và hàn, đáp ứng các yêu cầu lắp đặt khác nhau trên đường ống Φ21 mm.

• Van bi 3 mảnh inox DN15 ren: Hai đầu van được gia công ren, thuận tiện kết nối với ống hoặc phụ kiện ren ngoài. Kiểu này phù hợp với các hệ thống cần tháo van nhanh để kiểm tra và bảo dưỡng.
• Van bi 3 mảnh inox DN15 hàn: Hai đầu van dạng hàn, được nối trực tiếp với đường ống bằng phương pháp hàn. Mối nối có độ chắc chắn và độ kín cao, thích hợp cho hệ thống lắp đặt cố định.

Khi lựa chọn, cần xác định trước phương pháp thi công của hệ thống để chọn đúng van DN15 ren hoặc DN15 hàn.

Van Bi 3 Mảnh Inox DN15 dùng cho hệ thống nào?

Với kích thước nhỏ gọn và khả năng đóng ngắt nhanh, van được sử dụng trong nhiều hệ thống đường ống:

• Đường ống cấp và phân phối nước.
• Hệ thống khí nén, khí kỹ thuật.
• Đường ống dầu và chất lỏng công nghiệp phù hợp.
• Hệ thống xử lý nước và lọc nước.
• Đường ống trong máy móc, thiết bị sản xuất.
• Hệ thống PCCC và phụ trợ khi thông số van đáp ứng yêu cầu thiết kế.
• Các dây chuyền cần vị trí khóa dòng chảy độc lập.

Hướng dẫn lắp đặt Van Bi 3 Mảnh Inox DN15

Bước 1: Kiểm tra van và đường ống
Kiểm tra ren hai đầu ống, tình trạng van và đảm bảo bên trong đường ống không còn bụi bẩn hoặc dị vật.

Bước 2: Làm kín phần ren
Quấn băng tan hoặc sử dụng vật liệu làm kín ren phù hợp với môi chất. Không nên quấn quá nhiều gây cản trở khi siết van.

Bước 3: Lắp van vào đường ống
Đưa hai đầu ren của van vào vị trí kết nối, siết bằng dụng cụ phù hợp. Khi thao tác cần tác động lực đúng vào phần kết nối, tránh dùng tay gạt làm điểm tựa để siết.

Bước 4: Kiểm tra vận hành
Xoay tay gạt để kiểm tra khả năng đóng mở. Sau khi hoàn tất, cho hệ thống hoạt động và kiểm tra các vị trí ren xem có hiện tượng rò rỉ hay không.

Bảo dưỡng van bi 3 mảnh inox DN15

• Kiểm tra tình trạng rò rỉ tại hai đầu ren và các vị trí ghép thân.
• Vận hành tay gạt định kỳ để hạn chế tình trạng kẹt do van ít sử dụng.
• Kiểm tra gioăng khi van có dấu hiệu rò rỉ.
• Làm sạch khu vực bên ngoài van, đặc biệt tại những nơi có bụi bẩn hoặc hóa chất.
• Khi tháo van để bảo dưỡng, cần xả hết áp suất trong đường ống trước khi thực hiện.

Mua Van Bi 3 Mảnh Inox DN15 ở đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp Van Bi 3 Mảnh Inox DN15 phục vụ các hệ thống đường ống nước và công nghiệp. Sản phẩm có kích thước nhỏ gọn, kết nối ren và thiết kế 3 mảnh thuận tiện cho việc kiểm tra, bảo trì.

Liên hệ nhận báo giá tốt: 0961.483.239 – 0961.332.786
