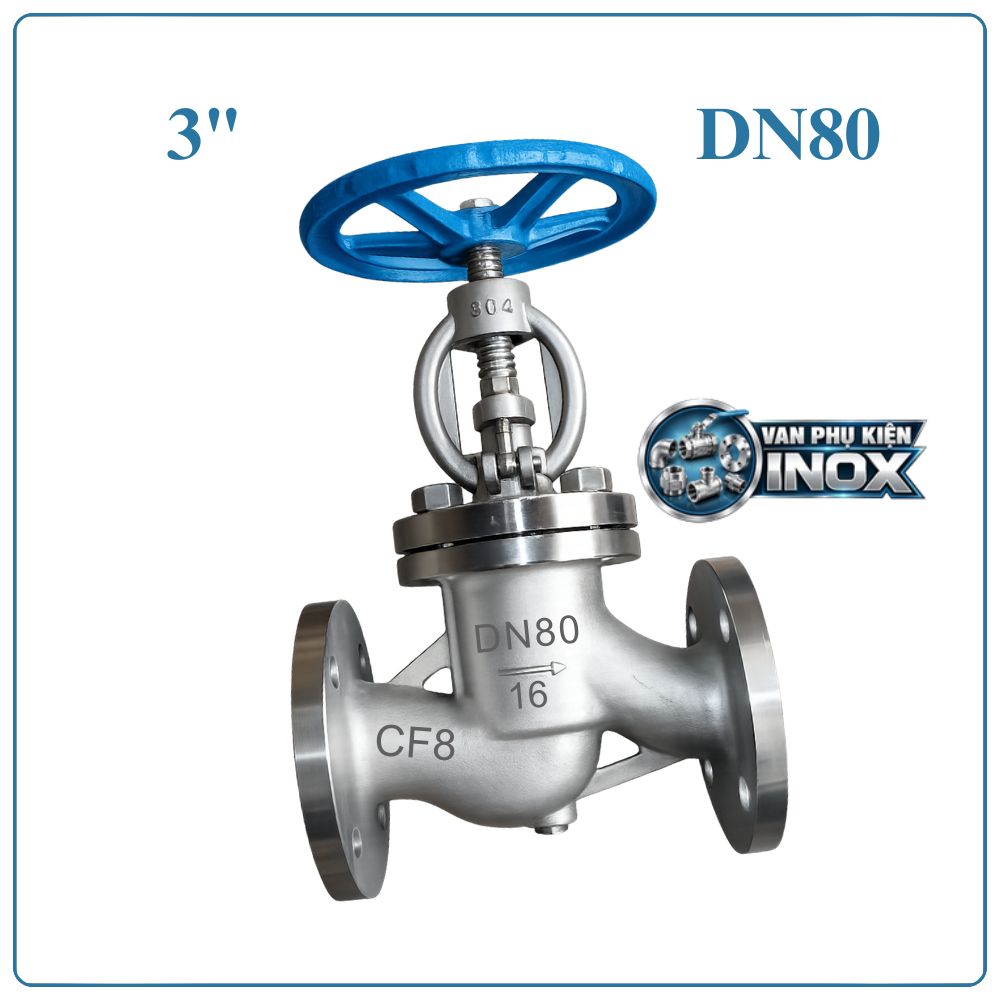

Van Cầu Inox DN80

Van cầu inox DN80 là gì?

Van cầu inox DN80 là thiết bị dùng để kiểm soát dòng lưu chất trên đường ống có kích thước danh nghĩa DN80, tương đương 3 inch, Φ90 mm. Nhờ cơ cấu đĩa chuyển động lên xuống, van có thể thực hiện đóng mở và điều chỉnh lưu lượng theo nhu cầu sử dụng.

Sản phẩm được chế tạo từ inox 304, kết nối mặt bích và điều khiển bằng tay quay. Đây là lựa chọn phù hợp cho nhiều hệ thống đường ống kỹ thuật, cấp nước, hơi, HVAC và các ứng dụng công nghiệp tương thích.

Ưu điểm van cầu inox DN80

Thiết kế của van cầu cho phép người vận hành kiểm soát độ mở thay vì chỉ đóng hoặc mở hoàn toàn. Một số ưu điểm đáng chú ý:

• Thân van sử dụng inox 304, chống gỉ tốt trong nhiều môi trường.
• Kích thước DN80 – 3 inch – Φ90 mm.
• Có thể đóng ngắt và điều chỉnh lưu lượng.
• Đĩa van nâng hạ giúp kiểm soát tiết diện dòng chảy.
• Kết nối mặt bích tạo liên kết chắc chắn với đường ống.
• Tay quay dễ thao tác và theo dõi trạng thái mở.
• Không cần sử dụng nguồn điện khi vận hành bằng tay.
• Bề mặt inox thuận tiện cho công tác vệ sinh.
• Kết cấu phù hợp với hệ thống đường ống công nghiệp và kỹ thuật.
• Có thể ứng dụng với nhiều lưu chất phù hợp với inox 304.

Cấu tạo van cầu inox DN80

Van cầu DN80 gồm phần thân chứa dòng lưu chất và cụm đóng mở được bố trí ở phía trên. Các bộ phận chính phối hợp để điều khiển vị trí của đĩa van.

Bộ phận	Chức năng
Thân van	Tạo khoang dẫn lưu chất
Nắp van	Che chắn và cố định cụm bên trên
Đĩa van	Kiểm soát dòng chảy
Ghế van	Tạo bề mặt tiếp xúc với đĩa
Trục van	Truyền chuyển động đến đĩa
Tay quay	Điều khiển quá trình đóng mở
Gioăng	Hỗ trợ làm kín tại vị trí ghép nối
Bộ phận chèn kín	Hạn chế rò rỉ quanh trục
Mặt bích	Kết nối van với đường ống

Nguyên lý làm việc của van cầu inox DN80

Van hoạt động dựa trên chuyển động nâng hạ của đĩa.

Khi xoay tay quay theo chiều mở, trục van nâng đĩa lên, tạo khoảng thông để lưu chất đi qua. Độ mở càng lớn thì tiết diện dòng chảy càng tăng.

Khi muốn giảm lưu lượng, người vận hành xoay tay quay theo chiều đóng để hạ đĩa xuống. Đĩa càng tiến gần ghế thì dòng lưu chất càng bị hạn chế.

Khi đóng hoàn toàn, đĩa tiếp xúc với ghế van và ngăn dòng chảy đi qua.

Nhờ cơ chế này, van cầu inox DN80 có thể được sử dụng tại những vị trí cần điều chỉnh dòng lưu chất theo từng mức độ mở.

Thông số kỹ thuật van cầu inox DN80

Thông số	Chi tiết
Tên sản phẩm	Van cầu inox DN80
Kích thước danh nghĩa	DN80
Kích thước quy đổi	3 inch
Đường kính ngoài ống	Φ90 mm
Loại van	Van cầu
Vật liệu thân	Inox 304
Kiểu kết nối	Mặt bích
Phương thức vận hành	Tay quay
Chức năng	Đóng mở, điều tiết lưu lượng
Áp suất làm việc	PN16
Nhiệt độ làm việc	0°C đến 180°C
Môi trường sử dụng	Nước, hơi, khí, dầu, lưu chất công nghiệp
Kiểu lắp đặt	Mặt bích

Ứng dụng thực tế của van cầu inox DN80

Với kích thước DN80, van được sử dụng trên nhiều tuyến ống kỹ thuật có lưu lượng vừa và cần khả năng điều chỉnh dòng.

Hệ thống cấp nước

Van được lắp trên đường ống cấp nước, nước kỹ thuật và các tuyến phân phối trong công trình hoặc nhà máy.

Hệ thống hơi

Van có thể được sử dụng trên đường ống hơi DN80 để kiểm soát lượng hơi cấp đến thiết bị hoặc từng khu vực.

Hệ thống điều hòa trung tâm

Trong hệ thống HVAC, van được sử dụng trên một số tuyến nước nóng, nước lạnh và đường ống kỹ thuật.

Hệ thống xử lý nước

Sản phẩm có thể được bố trí tại các tuyến dẫn nước trong trạm lọc, xử lý hoặc phân phối nước.

Nhà máy thực phẩm

Vật liệu inox 304 phù hợp với một số đường ống phụ trợ trong dây chuyền sản xuất thực phẩm và đồ uống, nơi yêu cầu khả năng chống gỉ và vệ sinh thuận tiện.

Đường ống công nghiệp

Van có thể được sử dụng để kiểm soát nước, dầu hoặc các loại lưu chất tương thích với vật liệu inox 304.

Hướng dẫn lắp đặt van cầu inox DN80

Bước 1: Kiểm tra kích thước

Xác nhận đường ống và van đều sử dụng kích thước DN80. Kiểm tra tiêu chuẩn mặt bích trước khi tiến hành lắp đặt.

Bước 2: Làm sạch vị trí kết nối

Vệ sinh hai mặt bích, loại bỏ bụi bẩn, cặn và xỉ hàn. Bề mặt tiếp xúc cần tương đối phẳng và sạch.

Bước 3: Đặt van và gioăng

Đưa van vào đúng vị trí, căn chỉnh đồng tâm với đường ống và đặt gioăng vào giữa hai mặt bích.

Bước 4: Siết bulông

Lắp đầy đủ bulông rồi siết theo đường chéo. Siết từng bước để lực ép được phân bố đều.

Bước 5: Kiểm tra vận hành

Xoay tay quay để kiểm tra khả năng nâng hạ của đĩa. Sau khi hệ thống vận hành, kiểm tra các mối nối để phát hiện rò rỉ.

Lưu ý khi chọn van cầu inox DN80

Để sản phẩm hoạt động ổn định, cần lựa chọn dựa trên điều kiện thực tế của hệ thống:

• Kích thước đường ống DN80 – 3 inch – Φ90 mm.
• Áp suất làm việc phù hợp với PN16.
• Nhiệt độ lưu chất trong phạm vi 0°C đến 180°C.
• Xác định loại lưu chất sử dụng.
• Kiểm tra tính tương thích của inox 304.
• Đối chiếu tiêu chuẩn mặt bích.
• Chọn gioăng theo đặc tính môi trường.
• Xác định nhu cầu đóng ngắt hoặc điều tiết.
• Đảm bảo vị trí lắp đặt thuận tiện cho thao tác tay quay.

Địa chỉ bán van cầu inox DN80 uy tín

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp van inox, van công nghiệp và phụ kiện đường ống phục vụ hệ thống cấp thoát nước, HVAC, PCCC, hơi và các công trình sản xuất.

DTA cung cấp van cầu inox DN80 vật liệu inox 304, kết nối mặt bích, áp suất PN16 và nhiệt độ làm việc 0°C đến 180°C, phù hợp với các tuyến ống DN80 cần đóng mở hoặc điều chỉnh dòng lưu chất.

Khách hàng được hỗ trợ tư vấn lựa chọn van dựa trên kích thước đường ống, loại lưu chất, áp suất, nhiệt độ và tiêu chuẩn kết nối, từ đó xác định sản phẩm phù hợp với điều kiện vận hành.

DTA nhận cung cấp van cầu inox DN80 cho nhà máy, đơn vị thi công cơ điện, hệ thống xử lý nước, công trình dân dụng và các dự án công nghiệp trên toàn quốc.
