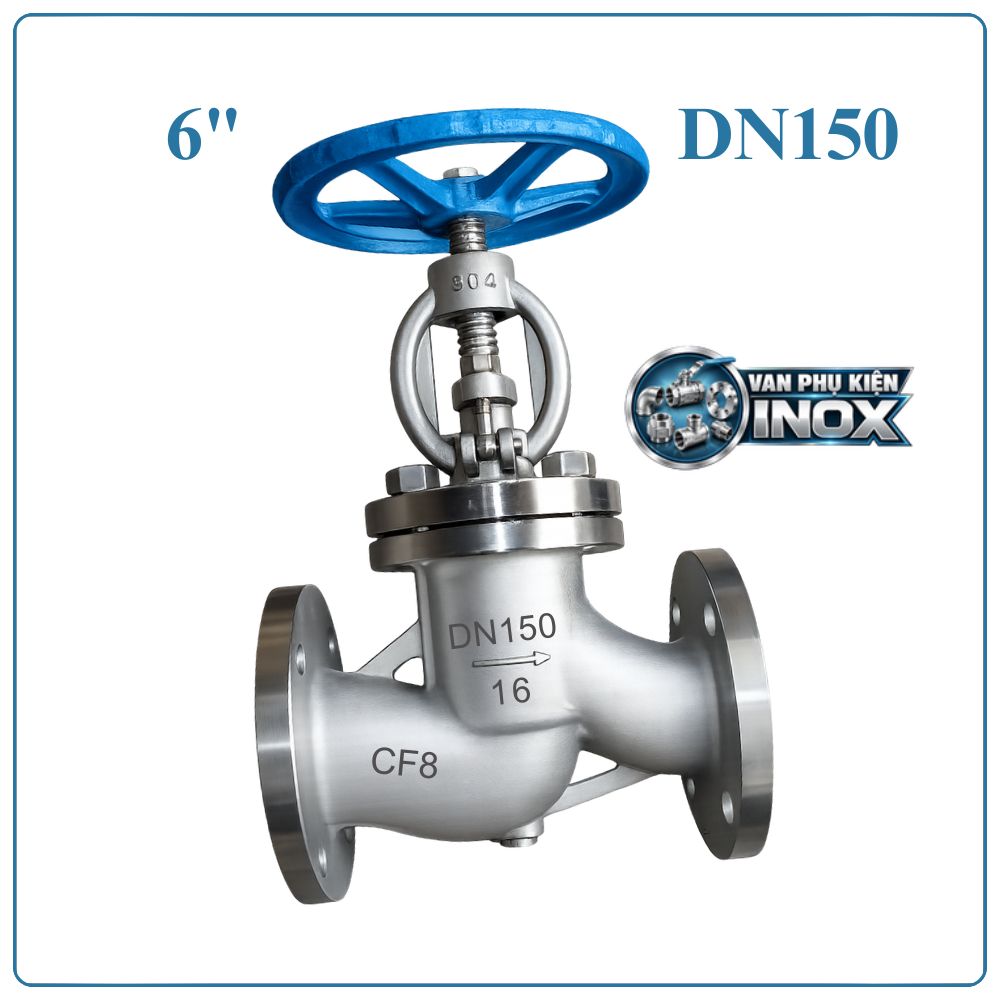

Van Cầu Inox DN150

Van cầu inox DN150 là gì?

Van cầu inox DN150 hay còn gọi là Globe Valve DN150, là thiết bị được sử dụng để đóng ngắt và điều chỉnh lưu lượng lưu chất trên đường ống có kích thước danh nghĩa DN150, tương đương 6 inch, Φ168 mm.

Van sử dụng thân inox 304, thiết kế kết nối mặt bích và vận hành bằng tay quay. Cơ cấu đĩa van chuyển động lên xuống giúp người sử dụng kiểm soát lượng lưu chất đi qua, phù hợp với những hệ thống cần thay đổi lưu lượng trong quá trình vận hành.

Ưu điểm của van cầu inox 304 DN150

Với kích thước lớn và kết cấu chắc chắn, van cầu inox DN150 đáp ứng tốt nhu cầu điều khiển dòng chảy trong các hệ thống đường ống công nghiệp.

• Inox 304 có khả năng chống ăn mòn và chống oxy hóa tốt trong nhiều môi trường.
• Kích thước DN150 – 6 inch – Φ168 mm phù hợp với các tuyến ống công nghiệp tương ứng.
• Có thể thực hiện cả đóng mở và điều tiết lưu lượng.
• Cơ cấu đĩa nâng hạ giúp kiểm soát tiết diện dòng chảy.
• Kết nối mặt bích tạo liên kết chắc chắn với đường ống.
• Tay quay vận hành trực tiếp, dễ thao tác.
• Không phụ thuộc vào nguồn điện hoặc khí nén khi sử dụng dạng thủ công.
• Kết cấu thân van chắc chắn, phù hợp với hệ thống vận hành thường xuyên.
• Bề mặt inox dễ vệ sinh và thuận tiện cho công tác bảo trì.
• Có thể sử dụng cho nhiều loại lưu chất phù hợp với inox 304.

Cấu tạo van cầu inox DN150

Van cầu inox mặt bích DN150 gồm thân van, nắp van và cụm điều khiển được bố trí phía trên. Bên trong thân van là hệ thống đĩa, ghế và trục đảm nhiệm nhiệm vụ điều khiển dòng chảy.

Bộ phận	Chức năng
Thân van	Chứa dòng lưu chất và bảo vệ các chi tiết bên trong
Nắp van	Bao phủ phần trên thân và cố định cụm trục
Đĩa van	Điều chỉnh hoặc ngăn dòng lưu chất
Ghế van	Tạo bề mặt tiếp xúc với đĩa khi van đóng
Trục van	Truyền chuyển động từ tay quay đến đĩa
Tay quay	Điều khiển quá trình đóng mở
Gioăng làm kín	Hạn chế rò rỉ tại vị trí ghép nối
Bộ phận chèn kín	Làm kín khu vực trục van
Mặt bích	Kết nối van với đường ống

Nguyên lý hoạt động của van cầu inox DN150

Van cầu inox DN150 hoạt động bằng cách thay đổi vị trí của đĩa van bên trong thân.

Khi xoay tay quay theo chiều mở, trục van nâng đĩa lên khỏi ghế. Khoảng thông dòng tăng dần, cho phép lưu chất đi qua với lưu lượng lớn hơn.

Nếu cần giảm lưu lượng, người vận hành xoay tay quay theo chiều đóng để đưa đĩa xuống. Khi đĩa tiến gần ghế van, tiết diện dòng chảy giảm và lưu lượng được điều chỉnh theo mức mở.

Khi đóng hoàn toàn, đĩa ép vào ghế van và ngăn dòng lưu chất đi qua. Cơ chế này giúp van cầu vừa thực hiện chức năng đóng ngắt, vừa hỗ trợ điều tiết dòng chảy trong hệ thống.

Thông số kỹ thuật van cầu inox DN150

Thông số	Chi tiết
Tên sản phẩm	Van cầu inox DN150
Kích thước danh nghĩa	DN150
Kích thước quy đổi	6 inch
Đường kính ngoài ống	Φ168 mm
Loại van	Van cầu
Tên tiếng Anh	Stainless Steel Globe Valve
Vật liệu thân	Inox 304
Kiểu kết nối	Mặt bích
Phương thức vận hành	Tay quay
Chức năng	Đóng mở, điều tiết lưu lượng
Áp suất làm việc	PN16
Nhiệt độ làm việc	0°C đến 180°C
Môi trường sử dụng	Nước, hơi, khí, dầu, lưu chất công nghiệp
Kiểu lắp đặt	Mặt bích

Ứng dụng thực tế của van cầu inox DN150

Nhờ kích thước DN150 và khả năng kiểm soát dòng chảy, van được sử dụng tại nhiều hệ thống đường ống có quy mô lớn.

Hệ thống cấp nước

Van được lắp trên các tuyến ống cấp nước công nghiệp, hệ thống xử lý nước và đường ống phân phối trong nhà máy. Tay quay giúp người vận hành điều chỉnh lưu lượng tại từng khu vực.

Đường ống hơi

Van cầu DN150 có thể được sử dụng trong hệ thống hơi nóng, đường ống cấp hơi và các dây chuyền sử dụng hơi công nghiệp. Khi ứng dụng thực tế cần đảm bảo thông số nhiệt độ và áp suất nằm trong giới hạn cho phép.

Hệ thống HVAC

Sản phẩm có thể được sử dụng trên các tuyến nước nóng, nước lạnh và đường ống kỹ thuật có kích thước DN150 trong hệ thống điều hòa trung tâm.

Nhà máy thực phẩm

Inox 304 có khả năng chống gỉ và bề mặt thuận tiện vệ sinh, phù hợp với một số đường ống phụ trợ trong dây chuyền sản xuất thực phẩm và đồ uống.

Hệ thống công nghiệp

Van được sử dụng trong đường ống công nghệ, hệ thống phụ trợ và các dây chuyền sản xuất cần điều chỉnh dòng lưu chất.

Hệ thống dầu và chất lỏng

Có thể sử dụng với một số loại dầu và chất lỏng công nghiệp có tính tương thích với inox 304. Việc lựa chọn cần dựa trên đặc tính cụ thể của lưu chất.

Hướng dẫn lắp đặt van cầu inox DN150

Để đảm bảo khả năng làm kín và vận hành ổn định, quá trình lắp đặt cần được thực hiện theo đúng trình tự.

Bước 1: Kiểm tra thiết bị

Kiểm tra kích thước DN150, tình trạng van và tiêu chuẩn mặt bích. Đảm bảo van không bị móp méo hoặc hư hỏng trong quá trình vận chuyển.

Bước 2: Chuẩn bị đường ống

Vệ sinh sạch hai mặt bích của đường ống, loại bỏ bụi bẩn, cặn, xỉ hàn và các vật thể có thể ảnh hưởng đến gioăng.

Bước 3: Định vị van

Đưa van vào giữa hai mặt bích, căn chỉnh tâm van với tâm đường ống. Đặt gioăng đúng vị trí và đảm bảo hai mặt bích không bị lệch.

Bước 4: Cố định bằng bulông

Lắp bulông qua các lỗ mặt bích và siết theo đường chéo. Siết từng bước để lực ép được phân bố đều, tránh gây biến dạng gioăng.

Bước 5: Kiểm tra sau lắp đặt

Xoay tay quay để kiểm tra hành trình đóng mở của đĩa van. Sau đó cho hệ thống hoạt động từ từ và kiểm tra các vị trí kết nối nhằm phát hiện rò rỉ.

Tiêu chí lựa chọn van cầu inox DN150

Để van phù hợp với hệ thống, người sử dụng cần kiểm tra các thông số quan trọng trước khi đặt mua:

• Xác định đúng kích thước DN150 – 6 inch – Φ168 mm.
• Kiểm tra áp suất hệ thống có phù hợp với PN16.
• Đối chiếu nhiệt độ lưu chất với phạm vi 0°C đến 180°C.
• Xác định loại lưu chất cần vận chuyển.
• Kiểm tra khả năng tương thích của inox 304 với môi trường.
• Đối chiếu tiêu chuẩn mặt bích của van và đường ống.
• Lựa chọn gioăng làm kín phù hợp.
• Xác định nhu cầu đóng mở hoặc điều tiết lưu lượng.
• Kiểm tra không gian lắp đặt để đảm bảo thuận tiện thao tác tay quay.

DTA – Địa chỉ cung cấp van cầu inox DN150

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp van công nghiệp, van inox và phụ kiện đường ống phục vụ hệ thống cấp thoát nước, HVAC, PCCC, hơi và các công trình sản xuất công nghiệp.

DTA cung cấp van cầu inox DN150 vật liệu inox 304, kết nối mặt bích, áp suất PN16, đáp ứng nhu cầu đóng mở và điều tiết dòng lưu chất trên đường ống DN150.

Khách hàng được hỗ trợ lựa chọn sản phẩm dựa trên kích thước đường ống, môi trường lưu chất, áp suất, nhiệt độ và tiêu chuẩn kết nối, giúp hạn chế việc lựa chọn sai thông số kỹ thuật.
