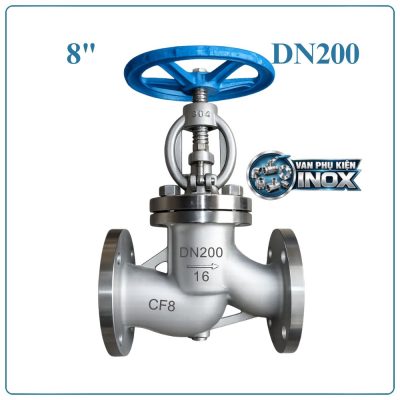

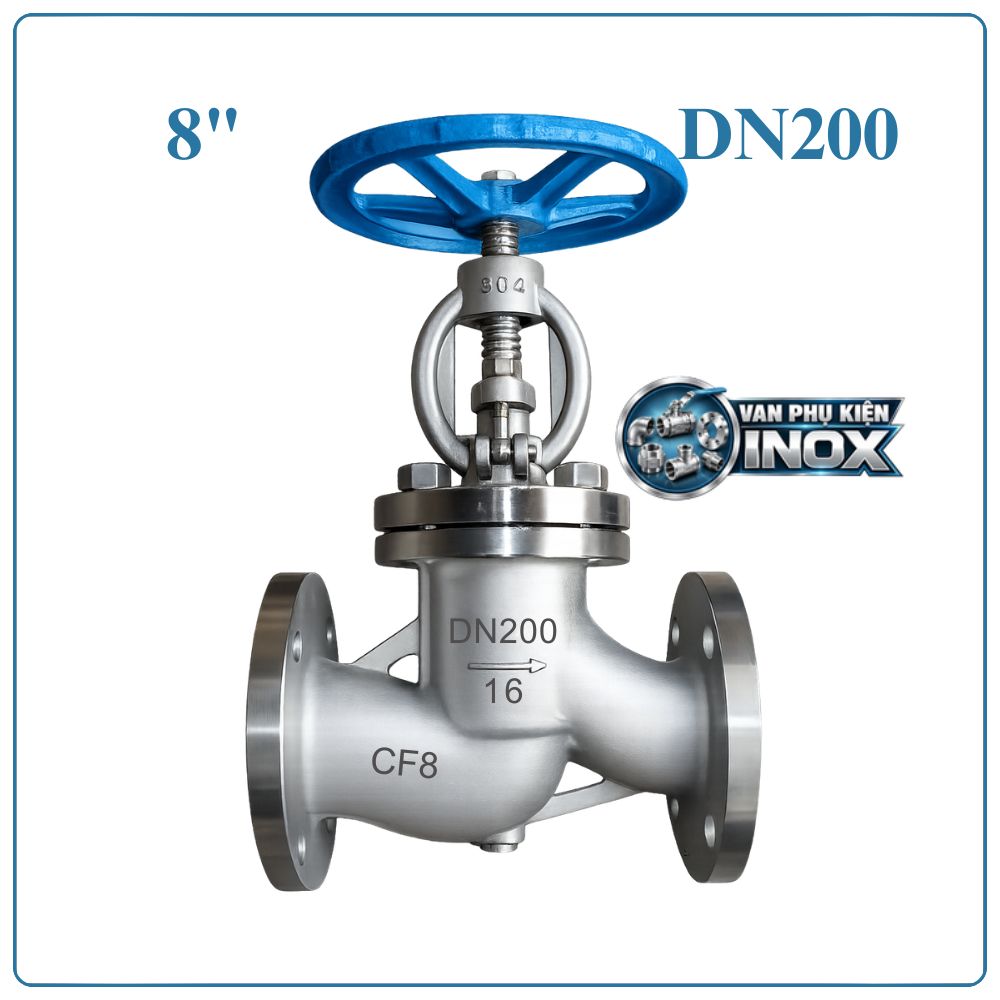

Van Cầu Inox DN200

Van cầu inox DN200 là gì?

Van cầu inox DN200 là thiết bị dùng để kiểm soát dòng lưu chất trên hệ thống đường ống có kích thước danh nghĩa DN200, tương đương 8 inch, Φ219 mm. Van được thiết kế với đĩa van chuyển động lên xuống, cho phép thực hiện đóng ngắt cũng như điều chỉnh lưu lượng theo nhu cầu vận hành.

Với thân van bằng inox 304 và kiểu kết nối mặt bích, sản phẩm phù hợp cho các tuyến đường ống công nghiệp có kích thước lớn, đặc biệt tại hệ thống cấp nước, hơi, HVAC và nhiều dây chuyền sản xuất.

Ưu điểm của van cầu inox DN200

Van cầu inox DN200 được lựa chọn tại những vị trí cần kiểm soát dòng chảy thay đổi trong quá trình vận hành. Một số đặc điểm nổi bật:

• Vật liệu inox 304 có khả năng chống gỉ và chống oxy hóa tốt.
• Kích thước DN200 – 8 inch – Φ219 mm, phù hợp với tuyến ống có đường kính tương ứng.
• Cơ cấu đĩa nâng hạ cho phép điều chỉnh lưu lượng.
• Có thể sử dụng để đóng ngắt dòng lưu chất khi cần.
• Kết nối mặt bích tạo liên kết chắc chắn với đường ống.
• Tay quay giúp thao tác trực tiếp, dễ kiểm soát vị trí mở.
• Thiết kế phù hợp với nhiều hệ thống đường ống công nghiệp.
• Bề mặt inox thuận tiện cho vệ sinh và bảo dưỡng.
• Không cần nguồn điện khi sử dụng phương thức vận hành thủ công.
• Có thể ứng dụng với nhiều lưu chất tương thích với inox 304.

Cấu tạo van cầu inox DN200

Van cầu DN200 gồm thân van, nắp van và cụm điều khiển đặt phía trên. Bên trong thân là đĩa van, ghế van và trục van, phối hợp để thay đổi tiết diện dòng chảy.

Bộ phận	Chức năng
Thân van	Chứa dòng lưu chất và bảo vệ cơ cấu bên trong
Nắp van	Đóng phần trên thân và giữ cụm trục
Đĩa van	Thực hiện đóng, mở và điều tiết dòng
Ghế van	Tạo vị trí tiếp xúc với đĩa khi đóng
Trục van	Truyền lực điều khiển đến đĩa
Tay quay	Tạo chuyển động đóng mở thủ công
Gioăng làm kín	Hạn chế rò rỉ tại các vị trí ghép nối
Bộ phận chèn kín	Tăng khả năng làm kín quanh trục
Mặt bích	Kết nối van với hệ thống đường ống

Nguyên lý vận hành van cầu inox DN200

Khi xoay tay quay, trục van chuyển động và kéo đĩa van lên hoặc hạ xuống.

Ở trạng thái mở, đĩa được nâng khỏi ghế van, tạo khoảng trống cho lưu chất đi qua. Khi người vận hành hạ đĩa xuống một phần, tiết diện dòng chảy giảm và lưu lượng cũng được điều chỉnh theo.

Khi đĩa được hạ hoàn toàn, bề mặt đĩa tiếp xúc với ghế van, hạn chế dòng lưu chất đi qua.

Nhờ khả năng thay đổi vị trí đĩa, van cầu inox DN200 có thể đáp ứng các yêu cầu điều chỉnh dòng chảy tại những vị trí cần kiểm soát lưu lượng trong hệ thống.

Thông số kỹ thuật van cầu inox DN200

Thông số	Chi tiết
Tên sản phẩm	Van cầu inox DN200
Kích thước danh nghĩa	DN200
Kích thước quy đổi	8 inch
Đường kính ngoài ống	Φ219 mm
Loại van	Van cầu
Vật liệu thân	Inox 304
Kiểu kết nối	Mặt bích
Phương thức vận hành	Tay quay
Chức năng	Đóng mở, điều tiết lưu lượng
Áp suất làm việc	PN16
Nhiệt độ làm việc	0°C đến 180°C
Môi trường sử dụng	Nước, hơi, khí, dầu, lưu chất công nghiệp
Kiểu lắp đặt	Mặt bích

Van cầu inox DN200 dùng trong những lĩnh vực nào?

Với kích thước DN200, sản phẩm thường được sử dụng cho những hệ thống có lưu lượng lớn và yêu cầu điều chỉnh dòng lưu chất.

Hệ thống cấp nước công nghiệp

Van được bố trí tại các tuyến ống cấp nước, đường ống phân phối và khu vực xử lý nước trong nhà máy. Cơ cấu điều tiết giúp kiểm soát lưu lượng theo từng khu vực.

Hệ thống hơi

Van có thể được sử dụng trên các tuyến hơi công nghiệp, đường cấp hơi hoặc khu vực kết nối với thiết bị sử dụng hơi.

Hệ thống HVAC

DN200 phù hợp với các tuyến nước nóng, nước lạnh hoặc đường ống kỹ thuật có kích thước lớn trong hệ thống điều hòa trung tâm.

Nhà máy sản xuất

Van được sử dụng tại các tuyến ống công nghệ, đường ống phụ trợ và hệ thống phân phối lưu chất trong nhà máy.

Hệ thống xử lý nước

Có thể lắp đặt tại các tuyến nước đầu vào, đầu ra hoặc các vị trí cần điều chỉnh dòng chảy trong trạm xử lý.

Một số hệ thống chất lỏng công nghiệp

Van có thể được sử dụng cho dầu và các chất lỏng tương thích với inox 304, tùy thuộc vào đặc tính của lưu chất.

Hướng dẫn lắp đặt van cầu inox DN200

Bước 1: Kiểm tra van và hệ thống

Đảm bảo van đúng kích thước DN200, mặt bích phù hợp và không có hư hỏng trong quá trình vận chuyển.

Bước 2: Làm sạch mặt bích

Vệ sinh kỹ hai mặt bích đường ống, loại bỏ bụi bẩn, cặn hoặc xỉ hàn để tránh ảnh hưởng đến khả năng làm kín.

Bước 3: Đặt gioăng và căn chỉnh

Đưa van vào giữa hai mặt bích, căn tâm với đường ống và đặt gioăng đúng vị trí.

Bước 4: Lắp và siết bulông

Lắp bulông đầy đủ rồi siết theo đường chéo. Lực siết cần được phân bố đều để hạn chế tình trạng lệch mặt bích.

Bước 5: Kiểm tra vận hành

Xoay tay quay để kiểm tra quá trình nâng hạ đĩa. Sau đó cho hệ thống chạy thử và kiểm tra các vị trí kết nối.

Những yếu tố cần kiểm tra trước khi mua van cầu inox DN200

Việc lựa chọn van cần dựa trên điều kiện thực tế của hệ thống thay vì chỉ căn cứ vào kích thước.

• Xác định đúng DN200 – 8 inch – Φ219 mm.
• Kiểm tra áp suất hệ thống có phù hợp với PN16.
• Đối chiếu nhiệt độ lưu chất trong phạm vi 0°C đến 180°C.
• Xác định loại lưu chất cần vận chuyển.
• Kiểm tra khả năng tương thích của inox 304.
• Đối chiếu tiêu chuẩn mặt bích của van và đường ống.
• Chọn gioăng phù hợp với môi trường làm việc.
• Xác định nhu cầu điều tiết lưu lượng thực tế.
• Đảm bảo vị trí lắp đặt đủ không gian để thao tác tay quay.

DTA cung cấp van cầu inox DN200 chính hãng

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp van công nghiệp, van inox và phụ kiện đường ống phục vụ các hệ thống cấp thoát nước, HVAC, PCCC, hơi và công trình sản xuất.

Van cầu inox DN200 tại DTA sử dụng vật liệu inox 304, kết nối mặt bích, áp suất PN16, phù hợp với các tuyến đường ống DN200 cần đóng mở và điều tiết dòng lưu chất.

DTA hỗ trợ khách hàng lựa chọn sản phẩm dựa trên kích thước đường ống, loại lưu chất, áp suất, nhiệt độ và tiêu chuẩn kết nối, giúp đảm bảo van phù hợp với điều kiện sử dụng.
