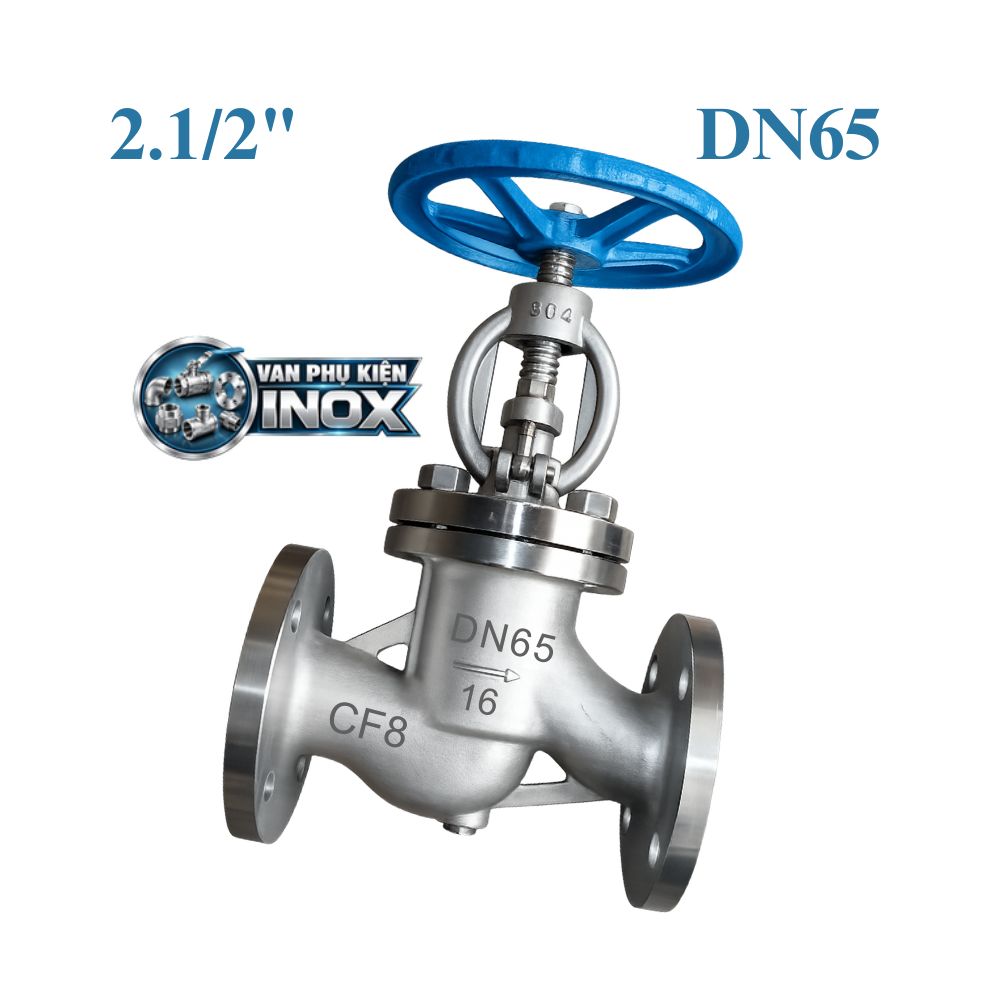

Van Cầu Inox DN65

Van cầu inox DN65 là gì?

Van cầu inox DN65 là thiết bị dùng để đóng mở và điều chỉnh dòng lưu chất trên đường ống có kích thước DN65, tương đương 2½ inch, Φ76 mm. Van sử dụng cơ cấu đĩa nâng hạ để kiểm soát tiết diện dòng chảy.

Sản phẩm được chế tạo bằng inox 304, kết nối mặt bích và điều khiển bằng tay quay, phù hợp với các hệ thống nước, hơi, HVAC và đường ống công nghiệp cần kiểm soát lưu lượng.

Ưu điểm của van cầu inox DN65

Van cầu DN65 có kích thước tương đối gọn nhưng vẫn đáp ứng tốt yêu cầu điều tiết dòng chảy trong nhiều hệ thống kỹ thuật.

• Thân van bằng inox 304, khả năng chống gỉ tốt.
• Kích thước DN65 – 2½ inch – Φ76 mm.
• Có khả năng đóng ngắt và điều chỉnh lưu lượng.
• Cơ cấu đĩa nâng hạ giúp thay đổi tiết diện dòng chảy.
• Kết nối mặt bích chắc chắn, thuận tiện tháo lắp.
• Tay quay dễ sử dụng và kiểm soát độ mở.
• Không cần cấp điện hoặc khí nén khi vận hành thủ công.
• Bề mặt inox thuận tiện vệ sinh.
• Kết cấu phù hợp với hệ thống đường ống công nghiệp.
• Có thể sử dụng cho các lưu chất tương thích với inox 304.

Cấu tạo van cầu inox DN65

Van cầu inox DN65 gồm phần thân chứa dòng lưu chất và cụm đóng mở nằm phía trên. Khi vận hành, các bộ phận bên trong phối hợp để đưa đĩa van lên hoặc xuống.

Bộ phận	Chức năng
Thân van	Dẫn lưu chất và bảo vệ các chi tiết bên trong
Nắp van	Bao phủ phần trên của thân van
Đĩa van	Đóng mở và điều chỉnh dòng chảy
Ghế van	Tạo vị trí làm kín với đĩa
Trục van	Truyền chuyển động đến đĩa
Tay quay	Điều khiển van bằng tay
Gioăng	Hỗ trợ làm kín tại các vị trí ghép nối
Bộ phận chèn kín	Hạn chế rò rỉ quanh trục
Mặt bích	Liên kết van với đường ống

Nguyên lí hoạt động

Van cầu hoạt động thông qua chuyển động lên xuống của đĩa van.

Khi xoay tay quay theo chiều mở, trục nâng đĩa lên khỏi ghế van. Khoảng trống bên trong được mở rộng, tạo điều kiện cho lưu chất đi qua.

Khi cần giảm lưu lượng, đĩa được hạ xuống một phần. Tiết diện dòng chảy thu nhỏ và lượng lưu chất đi qua được kiểm soát theo độ mở của van.

Khi đóng hoàn toàn, đĩa ép vào ghế van để ngăn dòng chảy.

Cơ chế này giúp van cầu inox DN65 phù hợp với những vị trí không chỉ cần đóng mở mà còn cần điều chỉnh lưu lượng trong quá trình vận hành.

Thông số kỹ thuật van cầu inox DN65

Thông số	Chi tiết
Tên sản phẩm	Van cầu inox DN65
Kích thước danh nghĩa	DN65
Kích thước quy đổi	2½ inch
Đường kính ngoài ống	Φ76 mm
Loại van	Van cầu
Vật liệu thân	Inox 304
Kiểu kết nối	Mặt bích
Phương thức vận hành	Tay quay
Chức năng	Đóng mở, điều tiết lưu lượng
Áp suất làm việc	PN16
Nhiệt độ làm việc	0°C đến 180°C
Môi trường sử dụng	Nước, hơi, khí, dầu, lưu chất công nghiệp
Kiểu lắp đặt	Mặt bích

Phạm vi ứng dụng của van cầu inox DN65

Kích thước DN65 được sử dụng khá phổ biến trên các tuyến ống kỹ thuật và hệ thống phụ trợ trong nhà máy.

Đường ống nước

Van được sử dụng để kiểm soát dòng nước trong hệ thống cấp nước, nước kỹ thuật và một số tuyến xử lý nước.

Hệ thống hơi

Van có thể được lắp tại các tuyến hơi có kích thước DN65 nhằm đóng ngắt hoặc điều chỉnh lượng hơi cung cấp đến thiết bị.

Hệ thống HVAC

Sản phẩm phù hợp với một số tuyến nước nóng, nước lạnh và đường ống phụ trợ trong hệ thống điều hòa không khí.

Nhà máy thực phẩm và đồ uống

Inox 304 có khả năng chống gỉ và dễ vệ sinh, phù hợp với một số hệ thống đường ống phụ trợ trong dây chuyền sản xuất.

Hệ thống xử lý nước

Van có thể được bố trí tại các tuyến dẫn nước, khu vực lọc, xử lý hoặc phân phối nước trong công trình.

Đường ống công nghiệp

Sản phẩm được sử dụng tại các tuyến dẫn chất lỏng hoặc môi trường phù hợp với đặc tính của inox 304.

Hướng dẫn lắp đặt van cầu inox DN65

Bước 1: Xác định vị trí

Chọn vị trí lắp đặt phù hợp, đảm bảo đường ống đúng kích thước DN65 và có đủ khoảng không để thao tác tay quay.

Bước 2: Kiểm tra mặt bích

Đối chiếu mặt bích của van với đường ống. Làm sạch bề mặt tiếp xúc, loại bỏ bụi bẩn và các dị vật.

Bước 3: Đặt gioăng và căn van

Đặt gioăng vào đúng tâm, đưa van vào giữa hai mặt bích và căn chỉnh đồng tâm với đường ống.

Bước 4: Siết cố định

Lắp bulông rồi siết đều theo đường chéo. Không nên siết lệch một phía vì có thể ảnh hưởng đến độ kín của mối nối.

Bước 5: Vận hành thử

Xoay tay quay để kiểm tra hành trình đóng mở. Sau khi hệ thống được cấp lưu chất, kiểm tra các mối nối và khu vực làm kín.

Lựa chọn van cầu inox DN65 cần quan tâm điều gì?

Để chọn đúng sản phẩm cho hệ thống, khách hàng nên kiểm tra đồng thời kích thước, môi trường và điều kiện vận hành.

• Đường ống có đúng DN65 – 2½ inch – Φ76 mm.
• Áp suất hệ thống có phù hợp với PN16.
• Nhiệt độ lưu chất nằm trong khoảng 0°C đến 180°C.
• Loại lưu chất cần điều khiển.
• Mức độ tương thích của inox 304 với môi trường.
• Tiêu chuẩn mặt bích của đường ống.
• Vật liệu gioăng phù hợp.
• Nhu cầu sử dụng để đóng ngắt hay điều tiết.
• Không gian thực tế dành cho việc lắp đặt và vận hành.

Mua van cầu inox DN65 ở đâu đảm bảo chất lượng?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp van inox, van công nghiệp và phụ kiện đường ống cho hệ thống cấp thoát nước, HVAC, PCCC, hơi và các công trình công nghiệp.

DTA cung cấp van cầu inox DN65 bằng inox 304, kết nối mặt bích, áp suất PN16 và nhiệt độ làm việc 0°C đến 180°C, phù hợp với các tuyến ống DN65 cần đóng mở hoặc điều tiết lưu lượng.

Khi mua sản phẩm tại DTA, khách hàng có thể được tư vấn dựa trên kích thước đường ống, loại lưu chất, áp suất, nhiệt độ và tiêu chuẩn kết nối để lựa chọn cấu hình phù hợp.
