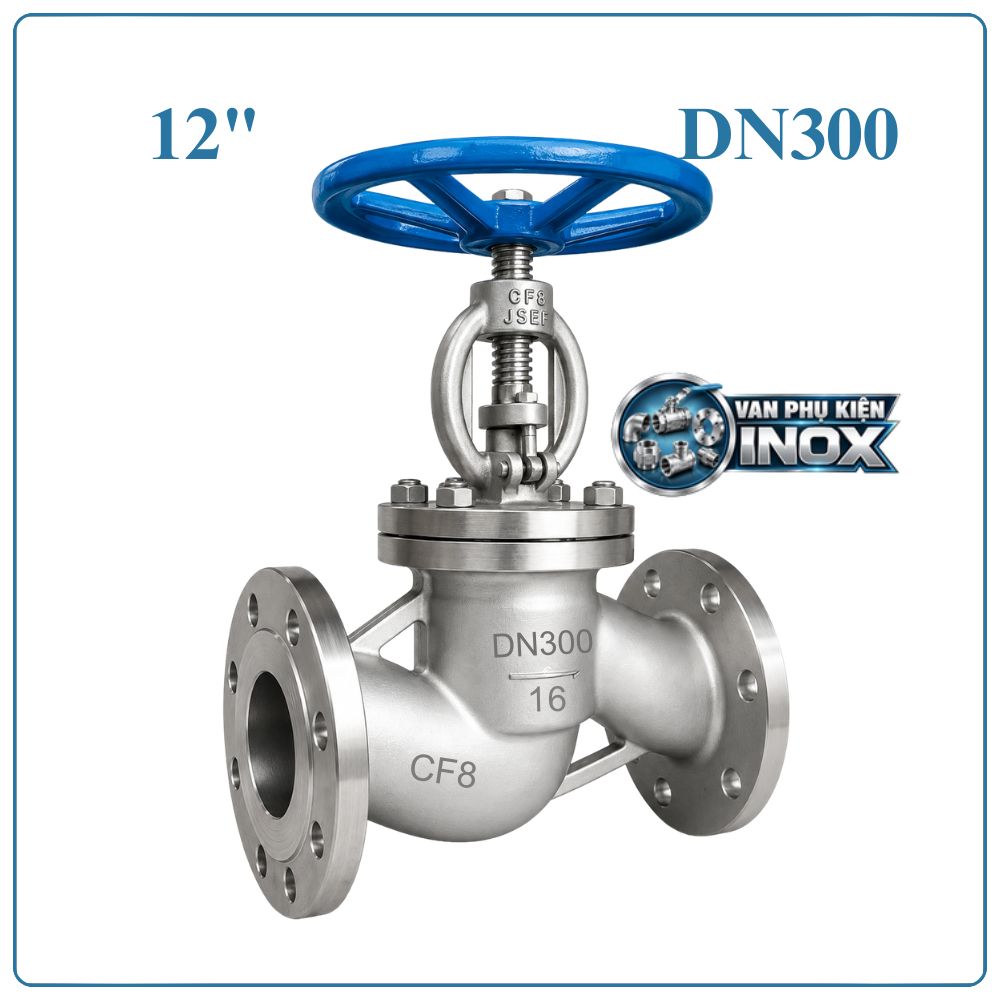

Van Cầu Inox DN300

Van cầu inox DN300 là gì?

Van cầu inox DN300 là dòng van công nghiệp dùng để đóng mở và điều tiết lưu lượng trên đường ống có kích thước danh nghĩa DN300, tương đương 12 inch, Φ325 mm. Van sử dụng cơ cấu đĩa chuyển động lên xuống để thay đổi tiết diện dòng chảy.

Sản phẩm được chế tạo từ inox 304, kết nối mặt bích và vận hành bằng tay quay. Với kích thước lớn, van thường được sử dụng tại các hệ thống đường ống công nghiệp, cấp nước, xử lý nước, HVAC và các tuyến lưu chất cần kiểm soát dòng chảy.

Đặc điểm nổi bật của van cầu inox DN300

Van cầu inox DN300 có thiết kế phù hợp với những vị trí cần điều chỉnh lưu lượng thay vì chỉ đóng hoặc mở hoàn toàn.

• Thân van sử dụng inox 304, có khả năng chống gỉ và chống oxy hóa tốt.
• Kích thước DN300 – 12 inch – Φ325 mm dành cho đường ống cỡ lớn.
• Có thể sử dụng để đóng ngắt và điều tiết dòng lưu chất.
• Đĩa van chuyển động lên xuống giúp thay đổi tiết diện dòng chảy.
• Kết nối mặt bích tạo liên kết chắc chắn với đường ống.
• Tay quay vận hành trực tiếp, thuận tiện kiểm soát độ mở.
• Không cần nguồn điện hoặc khí nén khi sử dụng dạng điều khiển bằng tay.
• Kết cấu phù hợp với các hệ thống công nghiệp có lưu lượng lớn.
• Bề mặt inox dễ vệ sinh và thuận tiện bảo dưỡng.
• Có thể sử dụng với nhiều môi trường tương thích với vật liệu inox 304.

Cấu tạo của van cầu inox DN300

Van cầu inox DN300 được cấu thành từ nhiều bộ phận phối hợp để thực hiện quá trình đóng mở và điều tiết dòng chảy.

Bộ phận	Chức năng
Thân van	Chứa dòng lưu chất và bảo vệ các chi tiết bên trong
Nắp van	Đậy phần trên của thân và cố định cụm trục
Đĩa van	Thay đổi tiết diện dòng chảy
Ghế van	Tạo vị trí tiếp xúc với đĩa khi đóng
Trục van	Truyền chuyển động từ tay quay đến đĩa
Tay quay	Điều khiển van bằng thao tác thủ công
Gioăng làm kín	Hạn chế rò rỉ tại vị trí kết nối
Bộ phận chèn kín	Làm kín khu vực trục van
Mặt bích	Liên kết van với hệ thống đường ống

Nguyên lý hoạt động của van cầu inox DN300

Khi người vận hành xoay tay quay, chuyển động được truyền qua trục xuống đĩa van. Đĩa thực hiện chuyển động nâng hoặc hạ theo phương thẳng đứng.

Khi mở van, đĩa được nâng lên khỏi ghế van. Khoảng thông dòng tăng dần, cho phép lưu chất đi qua.

Nếu cần giảm lưu lượng, đĩa được hạ xuống một phần. Khi đó tiết diện dòng chảy giảm, giúp kiểm soát lượng lưu chất đi qua van.

Khi đóng hoàn toàn, đĩa tiếp xúc với ghế van và ngăn dòng lưu chất tiếp tục lưu thông.

Nhờ cơ chế này, van cầu inox DN300 không chỉ đảm nhiệm chức năng đóng ngắt mà còn có thể điều tiết dòng chảy tại các vị trí cần kiểm soát lưu lượng.

Thông số kỹ thuật van cầu inox DN300

Thông số	Chi tiết
Tên sản phẩm	Van cầu inox DN300
Kích thước danh nghĩa	DN300
Kích thước quy đổi	12 inch
Đường kính ngoài ống	Φ325 mm
Loại van	Van cầu
Vật liệu thân	Inox 304
Kiểu kết nối	Mặt bích
Phương thức vận hành	Tay quay
Chức năng	Đóng mở, điều tiết lưu lượng
Áp suất làm việc	PN16
Nhiệt độ làm việc	0°C đến 180°C
Môi trường sử dụng	Nước, hơi, khí, dầu, lưu chất công nghiệp
Kiểu lắp đặt	Mặt bích

Van cầu inox DN300 được sử dụng ở đâu?

Kích thước DN300 phù hợp với các hệ thống đường ống có lưu lượng lớn. Van được ứng dụng tại nhiều lĩnh vực khác nhau tùy theo đặc tính của lưu chất.

Hệ thống cấp nước

Van được lắp đặt trên các tuyến ống cấp nước công nghiệp, đường ống phân phối và hệ thống dẫn nước có kích thước lớn.

Trạm xử lý nước

Tại các nhà máy xử lý nước, van có thể được sử dụng ở đường ống đầu vào, đầu ra hoặc các tuyến trung chuyển cần kiểm soát dòng chảy.

Hệ thống HVAC

Van cầu DN300 có thể được sử dụng trên các tuyến nước nóng, nước lạnh và đường ống kỹ thuật có kích thước lớn trong hệ thống điều hòa trung tâm.

Hệ thống hơi công nghiệp

Van được sử dụng tại một số tuyến cấp hơi và đường ống hơi cần đóng ngắt hoặc điều chỉnh lưu lượng.

Nhà máy sản xuất

Sản phẩm có thể được lắp trên đường ống công nghệ, hệ thống phụ trợ và các tuyến vận chuyển lưu chất trong nhà máy.

Công trình công nghiệp

Van phù hợp với nhiều hệ thống dẫn nước và chất lỏng có đặc tính tương thích với inox 304, phục vụ nhu cầu điều khiển dòng chảy.

Các bước lắp đặt van cầu inox DN300

Do van có kích thước lớn, quá trình lắp đặt cần thực hiện cẩn thận để đảm bảo mặt bích không bị lệch và van hoạt động ổn định.

Bước 1: Kiểm tra thiết bị

Đối chiếu kích thước DN300, kiểm tra thân van, mặt bích, tay quay và các bộ phận làm kín trước khi lắp.

Bước 2: Chuẩn bị đường ống

Vệ sinh sạch hai mặt bích đường ống. Loại bỏ bụi bẩn, xỉ hàn, cặn hoặc vật thể lạ bên trong khu vực kết nối.

Bước 3: Đưa van vào vị trí

Sử dụng thiết bị nâng phù hợp với trọng lượng van. Đặt van giữa hai mặt bích và căn chỉnh sao cho tâm van trùng với tâm đường ống.

Bước 4: Lắp gioăng và bulông

Đặt gioăng đúng vị trí, sau đó lắp đầy đủ bulông. Siết bulông theo thứ tự đường chéo để lực ép phân bố đồng đều.

Bước 5: Kiểm tra và chạy thử

Xoay tay quay để kiểm tra hành trình của đĩa. Sau khi hoàn tất, đưa hệ thống vào vận hành từ từ và kiểm tra các mối nối xem có dấu hiệu rò rỉ hay không.

Kinh nghiệm chọn van cầu inox DN300

Không nên chỉ dựa vào kích thước đường ống khi lựa chọn van. Một số yếu tố cần được kiểm tra trước khi mua gồm:

• Xác định chính xác đường ống DN300 – 12 inch – Φ325 mm.
• Kiểm tra áp suất hệ thống có phù hợp với PN16.
• Đối chiếu nhiệt độ lưu chất trong phạm vi 0°C đến 180°C.
• Xác định loại lưu chất cần vận chuyển.
• Kiểm tra khả năng tương thích của inox 304.
• Đối chiếu tiêu chuẩn mặt bích giữa van và đường ống.
• Lựa chọn gioăng phù hợp với môi trường sử dụng.
• Xác định van chủ yếu dùng đóng ngắt hay điều tiết.
• Kiểm tra không gian lắp đặt và khả năng thao tác tay quay.
• Với van DN300, nên chuẩn bị phương án nâng hạ phù hợp khi thi công.

Mua van cầu inox DN300 chính hãng tại DTA

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM là đơn vị chuyên cung cấp van inox, van công nghiệp và phụ kiện đường ống cho nhà máy, công trình cơ điện, hệ thống cấp thoát nước, HVAC, PCCC và các dự án công nghiệp.

Van cầu inox DN300 tại DTA sử dụng vật liệu inox 304, kết nối mặt bích, áp suất PN16 và nhiệt độ làm việc 0°C đến 180°C. Sản phẩm phù hợp với các tuyến đường ống DN300 có nhu cầu đóng ngắt hoặc điều tiết lưu lượng.

DTA hỗ trợ khách hàng lựa chọn van dựa trên kích thước đường ống, loại lưu chất, áp suất, nhiệt độ và tiêu chuẩn kết nối. Đây là những yếu tố quan trọng giúp xác định đúng cấu hình van trước khi đưa vào hệ thống.
