Tê Inox DN40

Tê Inox DN40 là gì?

Tê Inox DN40 là phụ kiện đường ống dạng chữ T, được sử dụng để tạo điểm chia nhánh trên đường ống hoặc kết nối ba hướng lưu chất trong cùng một hệ thống. Sản phẩm có kích thước danh nghĩa DN40, tương đương 1 1/2 inch và phi 48, phù hợp với nhiều tuyến ống cấp nước và đường ống kỹ thuật.

Tê được chế tạo từ inox 304, có khả năng chống gỉ, chống oxy hóa và duy trì độ bền tốt trong điều kiện sử dụng phù hợp. Tùy thiết kế hệ thống, sản phẩm có thể sử dụng kết nối ren hoặc kết nối hàn.

Cấu tạo Tê Inox DN40

Tê inox DN40 có kết cấu gồm một thân chính và một nhánh rẽ, tạo thành ba cửa kết nối. Nhờ kết cấu này, phụ kiện có thể được bố trí trực tiếp tại vị trí cần tách một tuyến ống phụ khỏi đường ống chính.

Các bộ phận cơ bản gồm:

• Thân chính: tạo thành đường dẫn trung tâm của phụ kiện và liên kết với hai đầu ống chính.
• Nhánh rẽ: được bố trí vuông góc với thân chính, dùng để kết nối tuyến ống phụ.
• Ba cửa kết nối: đảm nhiệm việc đưa tê vào hệ thống và duy trì sự liên thông giữa các tuyến.
• Phần chuyển tiếp thân – nhánh: được gia công liền với thân nhằm tạo kết cấu ổn định.
• Đầu nối: tùy từng sản phẩm có thể là đầu ren hoặc đầu hàn.

Ưu điểm của Tê Inox DN40

• Vật liệu inox 304: có khả năng chống gỉ tốt, phù hợp với nhiều môi trường đường ống.
• Kích thước DN40: tương đương 1 1/2 inch, đáp ứng các tuyến ống có kích thước trung bình.
• Phân nhánh trực tiếp: giúp tạo thêm một tuyến ống từ đường chính tại cùng một vị trí.
• Kết cấu chắc chắn: phù hợp với các hệ thống được thiết kế trong giới hạn làm việc của sản phẩm.
• Lựa chọn kết nối linh hoạt: có cả dạng ren và hàn.
• Dễ phối hợp thiết bị: có thể kết nối với van, ống và phụ kiện có cùng quy cách.
• Chống oxy hóa tốt: giảm nguy cơ hình thành gỉ trên bề mặt khi sử dụng đúng môi trường.
• Thuận tiện vệ sinh: bề mặt inox tương đối dễ làm sạch trong quá trình bảo dưỡng.

Thông số kỹ thuật Tê Inox DN40

Thông số	Chi tiết
Tên sản phẩm	Tê Inox DN40
Kích thước danh nghĩa	DN40
Kích thước theo inch	1 1/2 inch
Đường kính ống tương đương	Phi 48
Vật liệu	Inox 304
Kiểu dáng	Tê đều dạng chữ T
Kiểu kết nối	Ren / Hàn
Áp suất làm việc	Tối đa 16 Bar
Nhiệt độ làm việc	-20°C đến 180°C
Số cửa kết nối	3
Môi trường sử dụng	Nước, khí, dầu và lưu chất phù hợp

Áp suất và nhiệt độ trên áp dụng theo cấu hình tham khảo. Thông số thực tế có thể thay đổi tùy tiêu chuẩn sản xuất, chiều dày thành tê, kiểu kết nối và điều kiện vận hành.

Phân loại tê Inox DN40

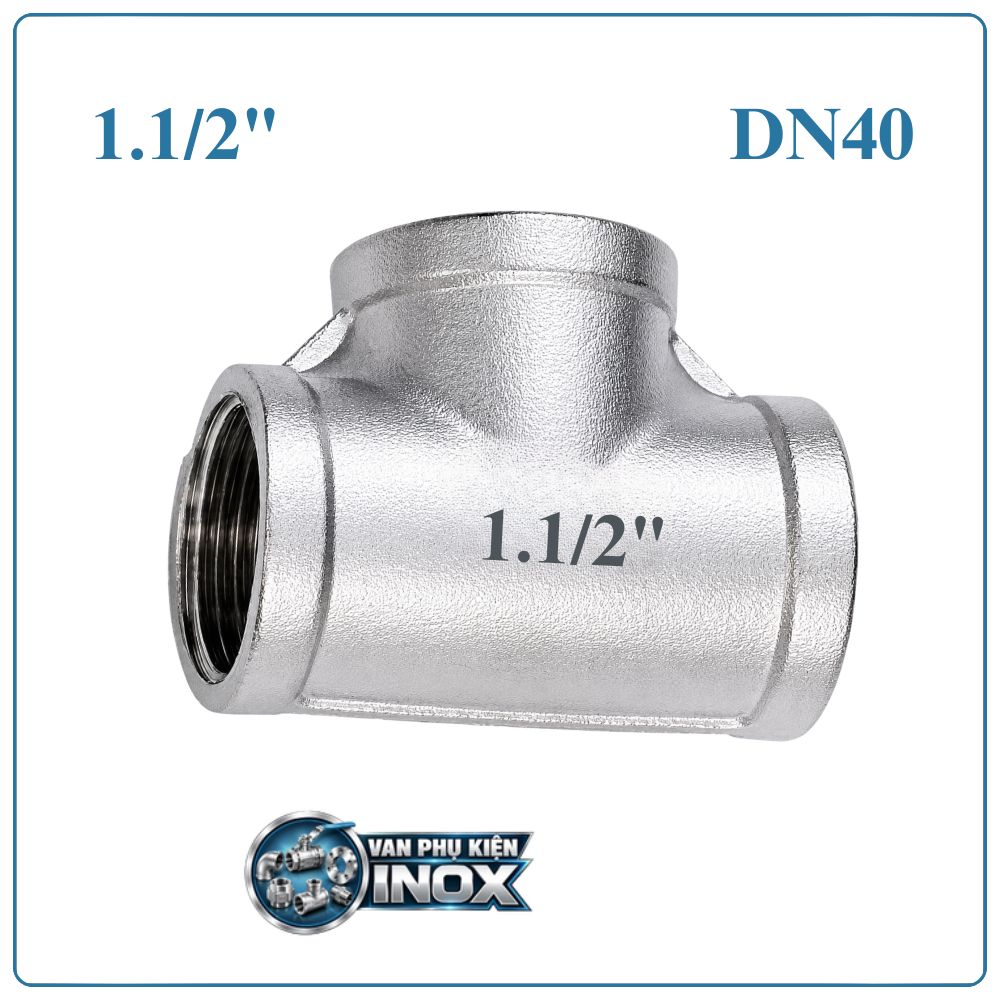

Tê Inox DN40 ren

Tê ren sử dụng liên kết ren giữa phụ kiện với đường ống hoặc chi tiết nối. Phương án này thuận tiện cho những hệ thống có nhu cầu tháo tê để kiểm tra, bảo trì hoặc thay đổi đường ống.

Khi lắp đặt, cần lựa chọn đúng quy cách ren và sử dụng vật liệu làm kín phù hợp nhằm hạn chế rò rỉ tại mối nối.

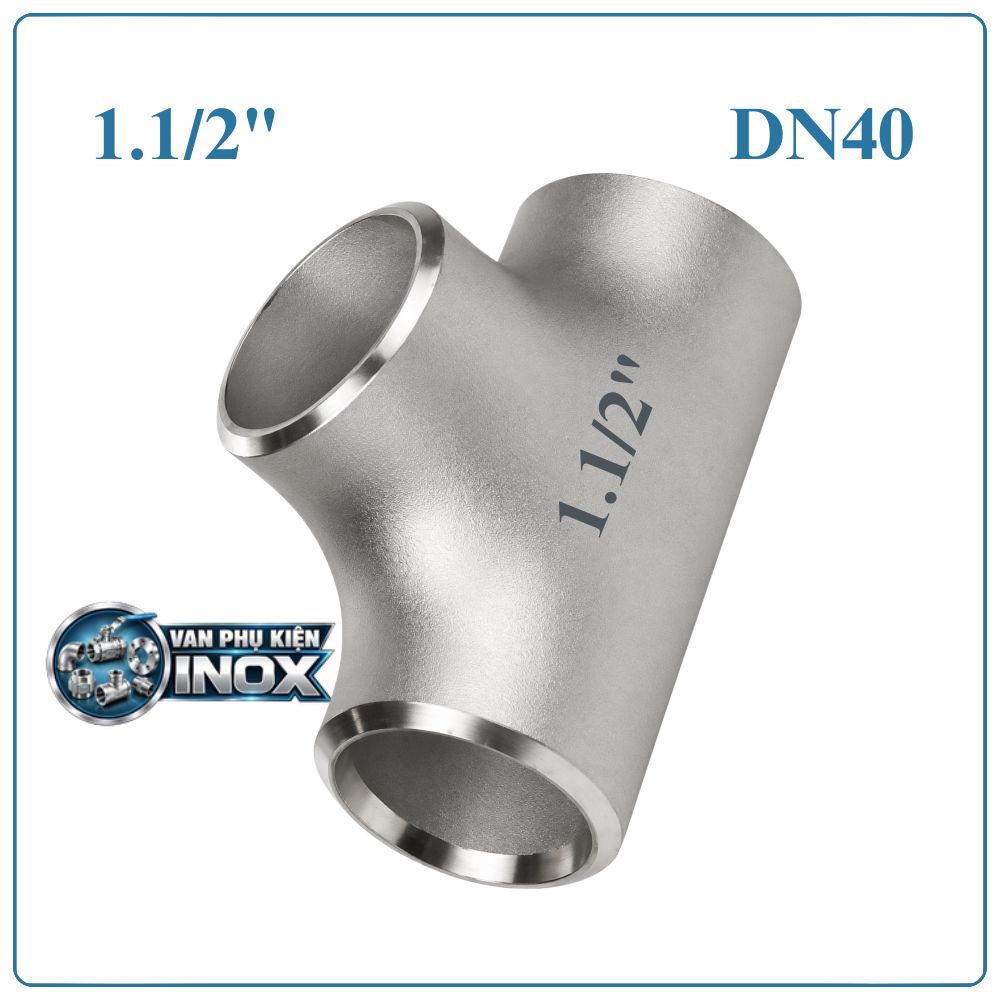

Tê Inox DN40 hàn

Tê hàn được đưa vào vị trí cần phân nhánh và liên kết với đường ống bằng phương pháp hàn. Sau khi hoàn thiện, phụ kiện trở thành một phần cố định của tuyến ống.

Kiểu hàn thích hợp với những hệ thống ưu tiên độ kín, độ ổn định của kết nối và ít có nhu cầu tháo rời phụ kiện.

Ứng dụng của Tê Inox DN40

Tê Inox DN40 được sử dụng tại những vị trí cần phân chia hoặc kết nối các tuyến ống có quy cách 1 1/2 inch.

Sản phẩm có thể được ứng dụng trong:

• Hệ thống cấp nước và phân phối nước.
• Đường ống nước sạch.
• Hệ thống nước nóng, nước lạnh phù hợp.
• Đường khí nén và khí kỹ thuật.
• Đường ống dẫn dầu hoặc chất lỏng tương thích.
• Hệ thống xử lý nước.
• Đường ống thiết bị và máy móc công nghiệp.
• Hệ thống phụ trợ trong nhà xưởng.
• Các cụm đường ống cần bố trí thêm nhánh DN40.

Vai trò của Tê Inox DN40 trong đường ống

Tê DN40 giúp mở rộng hệ thống từ một tuyến đường ống thành nhiều hướng kết nối. Hai cửa chính được sử dụng cho tuyến hiện hữu, trong khi cửa nhánh tạo đường dẫn đến thiết bị hoặc tuyến ống phụ.

Trong một hệ thống hoàn chỉnh, tê có thể kết hợp cùng van khóa, van điều tiết, đồng hồ đo và các phụ kiện khác. Khi cần kiểm soát riêng một nhánh, van có thể được bố trí tại vị trí thích hợp phía sau cửa nhánh.

Tê không có cơ cấu đóng mở nên lưu chất vẫn có thể đi qua các cửa thông nhau khi hệ thống hoạt động.

Hướng dẫn lắp đặt Tê Inox DN40

Việc lắp đặt được thực hiện khác nhau tùy loại đầu nối nhưng đều cần bảo đảm tê được căn chỉnh chính xác trước khi đưa hệ thống vào vận hành.

Bước 1: Chuẩn bị vị trí

Xác định điểm cần phân nhánh, kiểm tra kích thước đường ống và bảo đảm khoảng không cần thiết cho quá trình thi công.

Bước 2: Kiểm tra phụ kiện

Đối chiếu tê với đường ống DN40, kiểm tra ba cửa kết nối và tình trạng bề mặt. Với loại ren cần kiểm tra phần ren; với loại hàn cần làm sạch khu vực tiếp giáp.

Bước 3: Kết nối tê với đường ống

• Đối với tê ren: làm kín phần ren bằng vật liệu phù hợp, sau đó ghép tê vào đường ống và siết vừa đủ.
• Đối với tê hàn: căn chỉnh đầu tê với đường ống, cố định vị trí rồi thực hiện hàn theo quy trình dành cho inox 304.

Bước 4: Kiểm tra sau kết nối

Kiểm tra hướng cửa nhánh, độ chắc chắn và tình trạng mối nối. Mối ren cần được kiểm tra khả năng rò rỉ; mối hàn cần đánh giá độ liên tục và chất lượng đường hàn.

Bước 5: Thử hệ thống

Tiến hành thử kín hoặc thử áp theo yêu cầu của hệ thống. Theo dõi khu vực tê trong quá trình thử trước khi đưa đường ống vào vận hành chính thức.

Lưu ý khi sử dụng Tê Inox DN40

• Kiểm tra chính xác quy cách DN40 – 1 1/2 inch – phi 48.
• Lựa chọn đúng loại ren hoặc hàn theo thiết kế.
• Không sử dụng tê có kích thước không phù hợp với đường ống.
• Mối nối ren cần có vật liệu làm kín phù hợp với lưu chất.
• Khi hàn inox 304 cần thực hiện đúng quy trình kỹ thuật.
• Không để sản phẩm làm việc vượt mức áp suất 16 Bar và nhiệt độ -20°C đến 180°C theo thông số tham khảo.
• Đối với môi trường hóa chất, cần kiểm tra khả năng chịu ăn mòn của inox 304.
• Thường xuyên kiểm tra các vị trí kết nối trong quá trình sử dụng.
• Bảo quản phụ kiện ở nơi sạch và khô, tránh tác động làm biến dạng đầu nối.

Mua Tê Inox DN40 ở đâu?

Khi tìm mua Tê Inox DN40, cần xác định đầy đủ kích thước đường ống và phương án kết nối trước khi lựa chọn. DN40 còn được gọi theo quy cách 1 1/2 inch hoặc phi 48, vì vậy nên đối chiếu trực tiếp với đường kính và tiêu chuẩn của hệ thống.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các loại phụ kiện đường ống inox phục vụ hệ thống cấp nước, khí, thiết bị và công trình công nghiệp.

Khách hàng có nhu cầu Tê Inox DN40, Tê Inox 304 DN40, Tê inox phi 48, Tê inox 1 1/2 inch, Tê ren inox DN40 hoặc Tê inox DN40 hàn có thể liên hệ DTA Việt Nam để được tư vấn theo quy cách sử dụng.
