Tê Inox DN32

Tê Inox DN32 là gì?

Tê Inox DN32 là phụ kiện đường ống được sử dụng tại vị trí cần kết nối hoặc phân chia dòng chảy thành ba hướng. Với kích thước danh nghĩa DN32, sản phẩm tương đương 1 1/4 inch, phi 42, phù hợp với các tuyến ống có đường kính trung bình.

Sản phẩm sử dụng inox 304 làm vật liệu chế tạo, có độ bền tốt và khả năng chống gỉ trong các môi trường làm việc phù hợp. Tê DN32 có thể lựa chọn kết nối ren hoặc hàn, tùy vào kết cấu đường ống và yêu cầu thi công của từng công trình

Cấu tạo của Tê Inox DN32

Tê DN32 được gia công thành một cụm phụ kiện có ba lối thông nhau. Thiết kế này cho phép đưa một nhánh mới vào tuyến ống mà vẫn duy trì hướng kết nối của đường ống chính.

Các chi tiết tạo nên sản phẩm gồm:

• Thân tê: phần bao quanh khoang dẫn lưu chất, đồng thời chịu lực tác động trong quá trình vận hành.
• Hai đầu tuyến chính: nằm đối diện nhau, dùng để nối hai đoạn ống trên cùng một tuyến.
• Đầu nhánh: đặt lệch 90° so với tuyến chính, tạo hướng kết nối thứ ba.
• Vùng chuyển tiếp: khu vực giữa thân chính và nhánh, được tạo hình nhằm bảo đảm sự liên kết giữa các cửa.
• Đầu kết nối: tùy cấu hình có thể là đầu ren hoặc đầu dùng để hàn.

Ưu điểm của Tê Inox DN32

• Inox 304 chống gỉ tốt: thích hợp với nhiều hệ thống đường ống có môi trường ẩm hoặc tiếp xúc với nước.
• Khả năng chịu lực ổn định: thân tê có kết cấu chắc chắn, đáp ứng điều kiện vận hành phù hợp.
• Tạo nhánh nhanh chóng: ba cửa kết nối được tích hợp trên cùng một phụ kiện.
• Đa dạng phương án thi công: có thể sử dụng kết nối ren hoặc hàn.
• Kích thước DN32 thông dụng: tương đương 1 1/4 inch, dễ phối hợp với các phụ kiện cùng quy cách.
• Bề mặt inox thuận tiện vệ sinh: hạn chế bám bẩn và dễ kiểm tra trong quá trình sử dụng.
• Có thể sử dụng lâu dài: nếu lựa chọn đúng vật liệu và vận hành trong giới hạn kỹ thuật cho phép.

Thông số kỹ thuật Tê Inox DN32

Thông số	Chi tiết
Tên sản phẩm	Tê Inox DN32
Kích thước danh nghĩa	DN32
Kích thước inch	1 1/4 inch
Đường kính ống tương đương	Phi 42
Vật liệu	Inox 304
Kiểu sản phẩm	Tê đều
Dạng kết nối	Ren / Hàn
Áp suất làm việc	Tối đa 16 Bar
Nhiệt độ làm việc	-20°C đến 180°C
Số cửa kết nối	3
Môi trường sử dụng	Nước, khí, dầu và lưu chất tương thích

Áp suất và nhiệt độ cần được đối chiếu với catalogue của từng model khi sử dụng trong điều kiện đặc biệt. Khả năng làm việc thực tế còn phụ thuộc vào tiêu chuẩn chế tạo, độ dày thành và phương pháp kết nối.

Phân loại tê Inox DN32

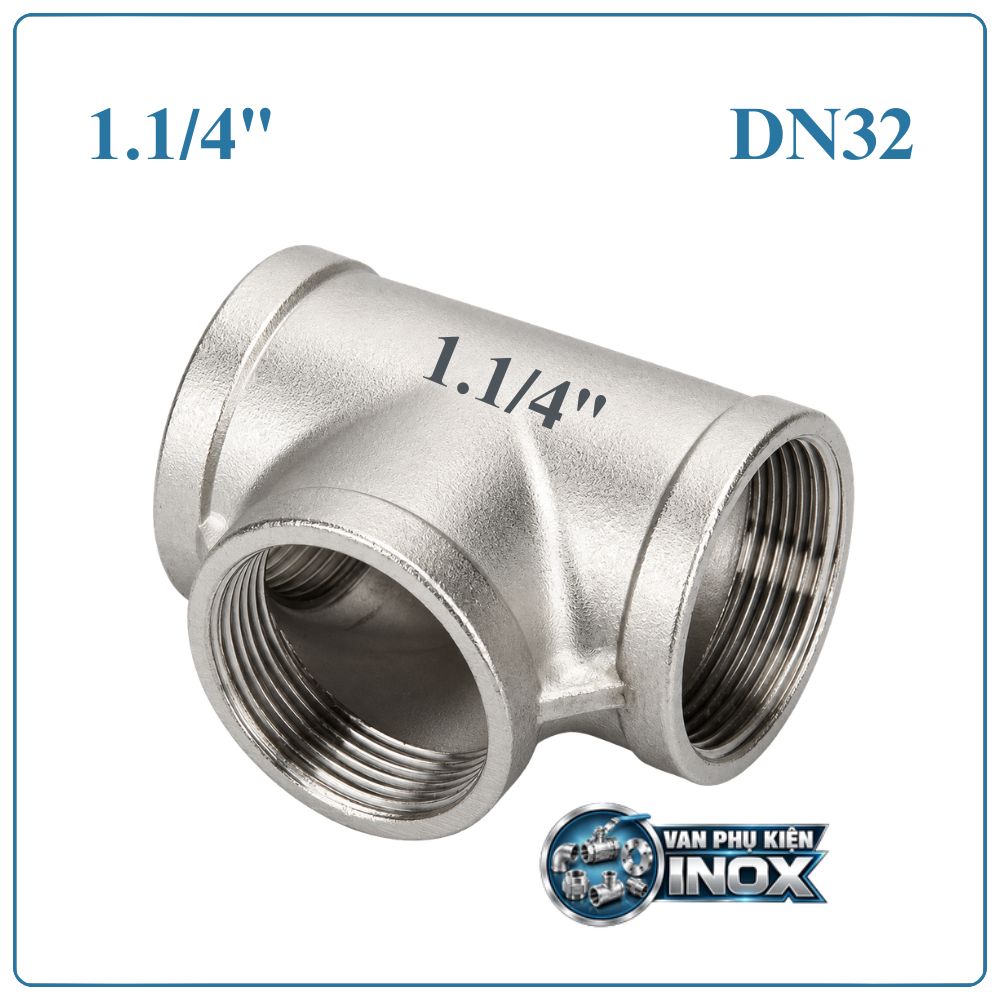

Tê Inox DN32 ren

Tê ren DN32 được sử dụng khi đường ống có sẵn đầu ren hoặc cần một phương án liên kết có thể tháo rời. Sau khi hoàn tất kết nối, phụ kiện có thể được tháo ra khi sửa chữa hoặc thay đổi hệ thống.

Ưu điểm của phương án ren là thời gian thi công tương đối nhanh và không cần thực hiện công đoạn hàn tại vị trí lắp đặt.

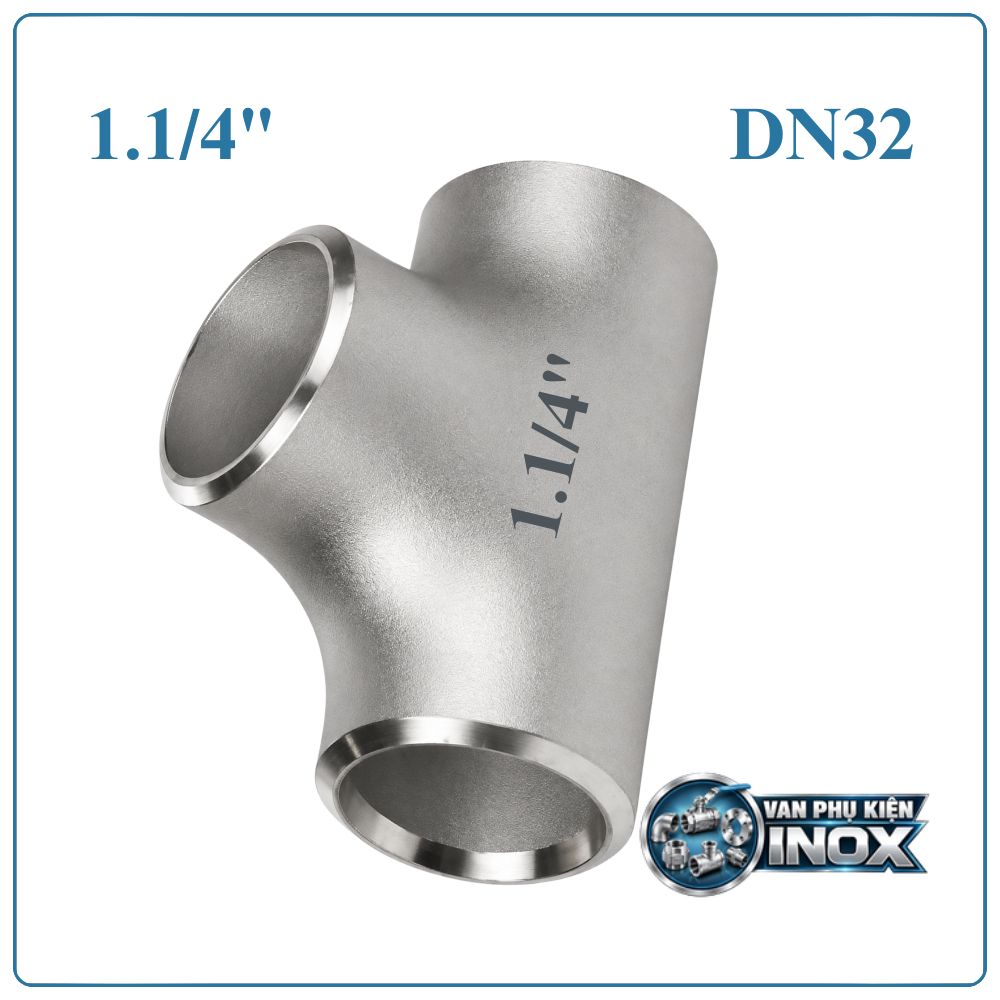

Tê Inox DN32 hàn

Dạng hàn được lựa chọn khi cần tạo mối nối cố định giữa tê và đường ống. Các đầu tê được căn chỉnh với ống trước khi thực hiện hàn theo quy trình phù hợp.

Kiểu kết nối này thường được ưu tiên cho hệ thống yêu cầu kết cấu ổn định, hạn chế điểm tháo lắp và cần kiểm soát tốt độ kín của đường ống.

Tê Inox DN32 dùng cho hệ thống nào?

Nhờ kích thước 1 1/4 inch và vật liệu inox 304, tê DN32 có thể được sử dụng trong nhiều hệ thống đường ống kỹ thuật.

Các ứng dụng thường gặp:

• Hệ thống cấp và phân phối nước.
• Đường ống nước sạch.
• Hệ thống nước nóng, nước lạnh phù hợp.
• Đường khí nén.
• Đường dẫn dầu và chất lỏng tương thích với inox 304.
• Hệ thống đường ống trong nhà máy.
• Cụm đường ống của thiết bị công nghiệp.
• Hệ thống xử lý nước và đường ống phụ trợ.
• Các tuyến ống cần chia nhánh tại khu vực sản xuất.

Vai trò của Tê Inox DN32 trong hệ thống đường ống

Khi được lắp đặt trên tuyến chính, tê DN32 tạo ra một cửa kết nối mới theo phương vuông góc. Nhờ đó, kỹ thuật viên có thể triển khai thêm đường ống phụ mà không cần sử dụng nhiều đoạn nối để tạo nhánh.

Tùy thiết kế, dòng lưu chất có thể đi từ tuyến chính sang nhánh hoặc theo chiều ngược lại. Nếu cần điều khiển riêng nhánh DN32, có thể lắp thêm van đóng mở hoặc van điều tiết tại đường ống liên quan.

Tê chỉ đảm nhiệm chức năng kết nối và phân nhánh, không có cơ cấu đóng mở dòng chảy.

Hướng dẫn lắp đặt Tê Inox DN32

Tùy loại kết nối, Tê Inox DN32 có thể được lắp theo phương pháp ren hoặc hàn. Trước khi thi công cần xác định đúng vị trí tạo nhánh, kiểm tra kích thước đường ống và chuẩn bị đầy đủ dụng cụ cần thiết.

Bước 1: Xác định vị trí lắp đặt

Đo và đánh dấu vị trí cần tạo nhánh trên tuyến ống. Đảm bảo không gian xung quanh đủ để thao tác lắp đặt và bảo trì sau này.

Bước 2: Chuẩn bị đường ống và tê

Kiểm tra tê inox DN32, đặc biệt là ba cửa kết nối. Với loại ren, kiểm tra tình trạng phần ren; với loại hàn, làm sạch khu vực tiếp xúc giữa đầu tê và đường ống.

Bước 3: Tiến hành kết nối

• Kết nối ren: sử dụng vật liệu làm kín phù hợp, sau đó lắp tê vào đường ống và siết với lực vừa phải. Điều chỉnh cửa nhánh đúng hướng trước khi hoàn tất.
• Kết nối hàn: căn chỉnh tê với đường ống, cố định đúng vị trí rồi thực hiện hàn theo quy trình phù hợp với vật liệu inox 304.

Bước 4: Kiểm tra mối nối

Sau khi hoàn thành, kiểm tra độ chắc chắn của tê và tình trạng các điểm kết nối. Với mối ren cần kiểm tra khả năng rò rỉ; với mối hàn cần kiểm tra chất lượng đường hàn và các vị trí có khả năng phát sinh khuyết tật.

Bước 5: Thử kín và đưa vào vận hành

Cho hệ thống chạy thử ở điều kiện phù hợp, theo dõi khu vực lắp tê. Chỉ đưa vào vận hành chính thức khi mối nối ổn định và không xuất hiện hiện tượng rò rỉ.

Lưu ý khi sử dụng Tê Inox DN32

• Kiểm tra đúng quy cách DN32 – 1 1/4 inch – phi 42.
• Xác định loại kết nối trước khi đặt mua: ren hoặc hàn.
• Không cố ghép tê với đường ống sai kích thước.
• Mối nối ren cần sử dụng vật liệu làm kín phù hợp.
• Không dùng lực siết quá mạnh làm ảnh hưởng đến phần ren.
• Mối hàn phải được thực hiện đúng kỹ thuật để bảo đảm độ kín.
• Không vận hành vượt giới hạn 16 Bar và -20°C đến 180°C theo thông số tham khảo.
• Đối với hóa chất hoặc môi trường ăn mòn, cần kiểm tra khả năng tương thích của inox 304.
• Nên kiểm tra định kỳ các điểm nối trong quá trình vận hành.

Mua Tê Inox DN32 ở đâu?

Trước khi mua Tê Inox DN32, cần xác định đường kính đường ống, kiểu kết nối và môi trường làm việc. DN32 thường được gọi theo nhiều quy cách như Tê inox 1 1/4 inch, Tê inox phi 42 hoặc Tê inox 304 DN32, do đó việc đối chiếu thông số là cần thiết để lựa chọn chính xác.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các loại phụ kiện đường ống inox với nhiều kích thước và kiểu kết nối, phục vụ hệ thống nước, khí, thiết bị và đường ống công nghiệp.

Khách hàng cần mua Tê Inox DN32, Tê Inox 304 DN32, Tê inox phi 42, Tê inox 1 1/4 inch, Tê ren inox DN32 hoặc Tê inox DN32 hàn có thể liên hệ DTA Việt Nam để được tư vấn đúng quy cách.
