Tê Inox DN20

Tê Inox DN20 là gì?

Tê Inox DN20 là phụ kiện dùng để phân nhánh hoặc liên kết ba hướng đường ống trong cùng một vị trí. Sản phẩm có kích thước danh nghĩa DN20, tương đương 3/4 inch và phi 27, thường được lựa chọn cho các tuyến ống nước, khí và đường ống kỹ thuật có kích thước nhỏ đến trung bình.

Tê được chế tạo bằng inox 304, nổi bật với khả năng chống ăn mòn và độ bền tốt trong điều kiện làm việc phù hợp. Sản phẩm có thể sử dụng dạng kết nối ren hoặc hàn, tùy theo thiết kế và yêu cầu thi công của từng hệ thống.

Cấu tạo Tê Inox DN20

Tê inox DN20 có thân phụ kiện được tạo hình theo dạng chữ T, gồm một đường dẫn chính và một cửa nhánh đặt vuông góc. Thiết kế này cho phép tạo thêm một hướng kết nối mà không cần bố trí nhiều phụ kiện riêng lẻ.

Cấu tạo của sản phẩm gồm:

• Thân tê: làm từ inox 304, liên kết ba cửa và chịu tác động của áp lực đường ống.
• Hai cửa chính: nằm trên cùng một trục, dùng để nối tiếp tuyến ống.
• Cửa nhánh: bố trí vuông góc với hai cửa chính, phục vụ mục đích chia hoặc thu dòng.
• Đầu nối: được chế tạo theo dạng ren hoặc đầu hàn tùy từng quy cách.
• Bề mặt inox: có độ bền tốt, thuận tiện vệ sinh và phù hợp với môi trường có độ ẩm cao.

Ưu điểm của Tê Inox DN20

• Inox 304 bền chắc: thích hợp cho nhiều hệ thống đường ống kỹ thuật.
• Khả năng chống gỉ tốt: hạn chế ảnh hưởng của hơi ẩm và quá trình oxy hóa bề mặt.
• Thiết kế phân nhánh hiệu quả: tạo thêm một cửa kết nối trên tuyến ống chính.
• Hai lựa chọn kết nối: dạng ren phù hợp với hệ thống tháo lắp; dạng hàn phù hợp với đường ống cố định.
• Kích thước DN20 phổ biến: tương đương 3/4 inch, thuận tiện phối hợp với các phụ kiện cùng quy cách.
• Bề mặt ít bám bẩn: thuận lợi cho công tác vệ sinh và kiểm tra.
• Ứng dụng linh hoạt: có thể sử dụng trong đường nước, khí nén, dầu và các lưu chất tương thích với inox 304.

Thông số kỹ thuật Tê Inox DN20

Thông số	Chi tiết
Tên sản phẩm	Tê Inox DN20
Kích thước danh nghĩa	DN20
Kích thước hệ inch	3/4 inch
Đường kính ống tương đương	Phi 27
Vật liệu	Inox 304
Kiểu dáng	Tê đều dạng chữ T
Kiểu kết nối	Ren / Hàn
Áp suất làm việc	Tối đa 16 Bar
Nhiệt độ làm việc	-20°C đến 180°C
Số cửa kết nối	3
Môi trường sử dụng	Nước, khí, dầu và lưu chất phù hợp

Tê Inox DN20 kết nối ren và hàn

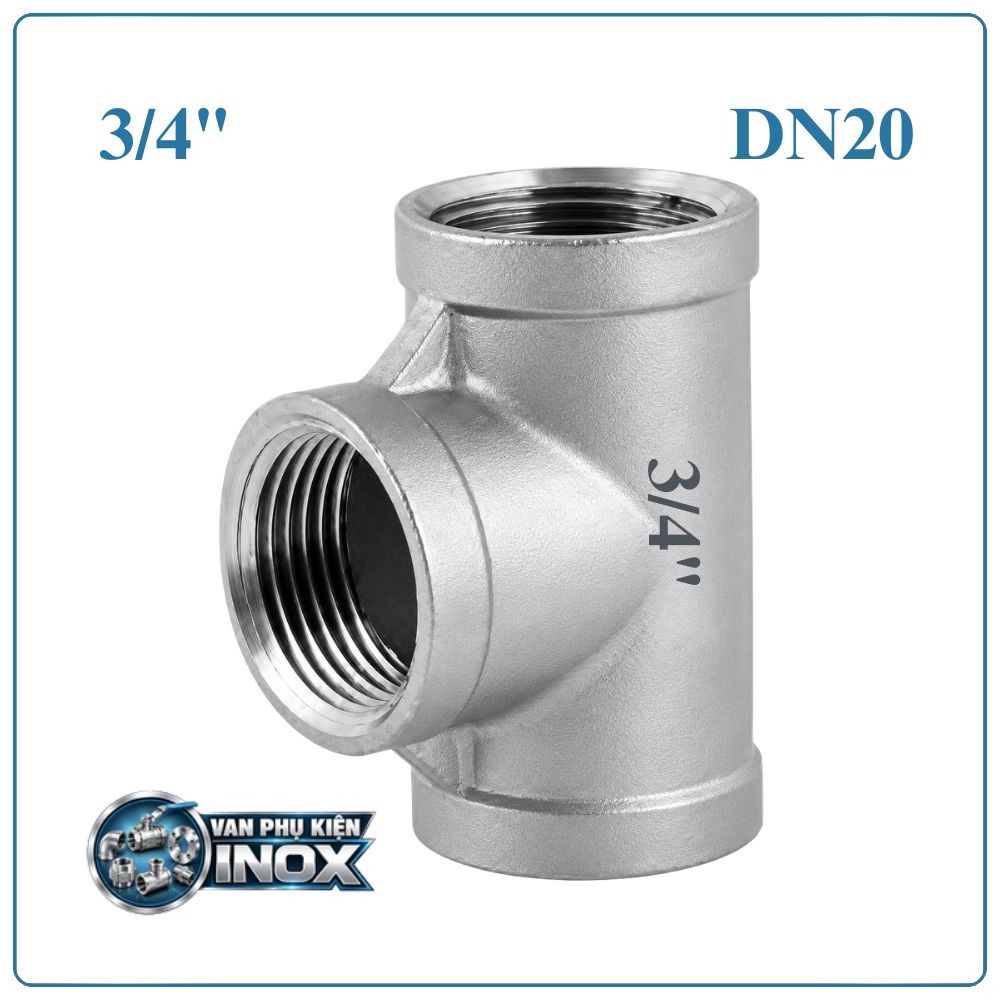

Tê Inox DN20 ren

Dạng ren được thiết kế để ghép nối với đường ống hoặc phụ kiện có ren tương ứng. Đây là lựa chọn thuận tiện cho các hệ thống cần tháo tê ra để kiểm tra, thay thế hoặc mở rộng đường ống.

Tê ren DN20 thường được sử dụng tại:

• Hệ thống cấp nước.
• Đường ống khí nén.
• Đường ống thiết bị.
• Cụm đường ống kỹ thuật.
• Các vị trí cần tháo lắp trong quá trình bảo trì.

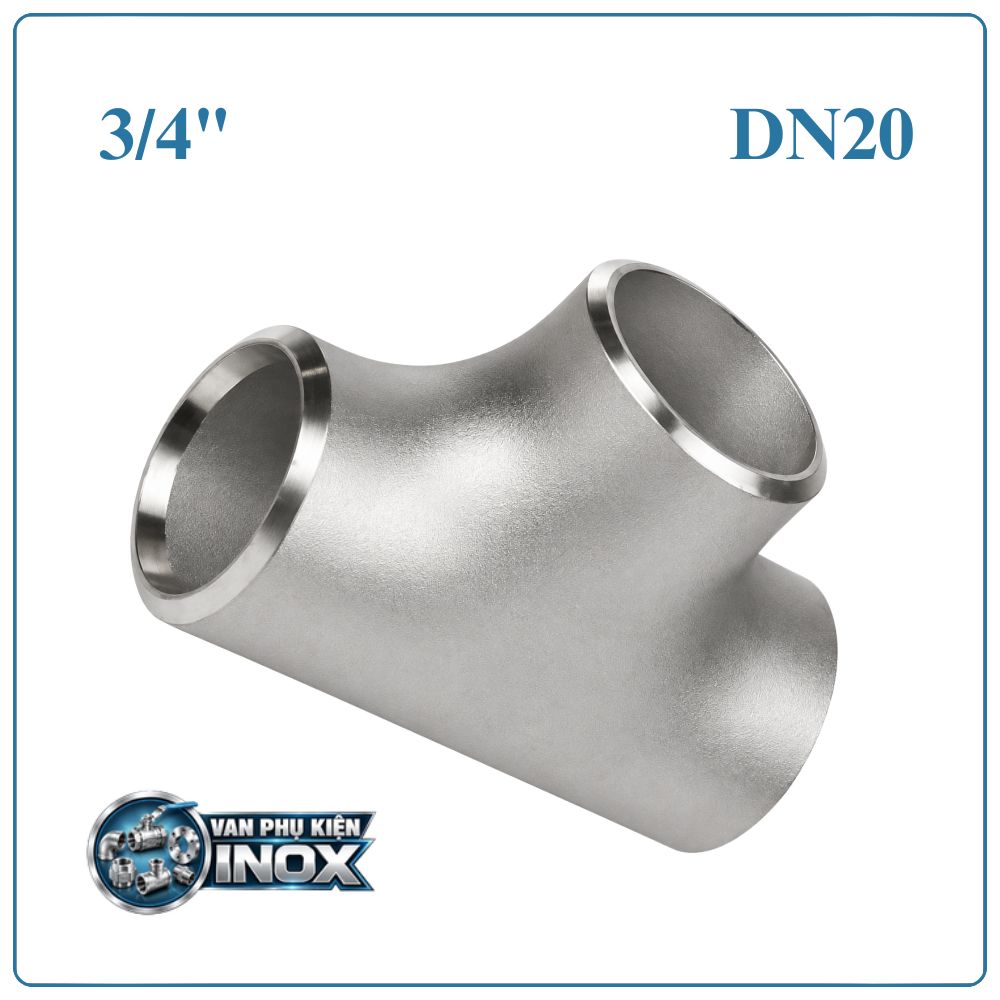

Tê Inox DN20 hàn

Tê hàn tạo liên kết trực tiếp giữa phụ kiện và đường ống. Sau khi hoàn thiện mối hàn, hệ thống có kết nối cố định, phù hợp với các tuyến ống yêu cầu độ ổn định và độ kín cao.

Loại hàn thường được ưu tiên trong:

• Hệ thống đường ống công nghiệp.
• Đường nước kỹ thuật.
• Cụm thiết bị inox.
• Đường ống trong nhà máy.
• Các tuyến ống ít có nhu cầu tháo rời.

Ứng dụng của Tê Inox DN20

Kích thước DN20 phù hợp với những hệ thống cần tạo nhánh nhưng không sử dụng đường ống quá lớn. Nhờ vật liệu inox 304, sản phẩm có thể đáp ứng nhiều môi trường sử dụng khác nhau.

Một số ứng dụng thường gặp:

• Phân nhánh hệ thống cấp nước.
• Đường ống nước nóng và nước lạnh.
• Hệ thống khí nén.
• Đường dẫn dầu và chất lỏng tương thích.
• Đường ống của máy móc công nghiệp.
• Hệ thống xử lý nước.
• Đường ống phụ trợ trong nhà xưởng.
• Các cụm đường ống sử dụng phụ kiện inox.

Nguyên lý sử dụng Tê Inox DN20

Tê inox thực hiện chức năng chính là tạo điểm giao và phân nhánh đường ống. Hai cửa chính được nối với tuyến ống hiện hữu, còn cửa thứ ba được sử dụng để hình thành một nhánh mới.

Khi lưu chất di chuyển trong hệ thống, hướng dòng chảy sẽ phụ thuộc vào cách bố trí đường ống. Tê có thể được sử dụng để đưa lưu chất từ tuyến chính sang nhánh hoặc kết nối dòng từ nhánh trở lại tuyến chính.

Bản thân tê không có cơ cấu đóng mở nên việc kiểm soát dòng chảy cần được thực hiện bằng van được lắp trên các tuyến tương ứng.

Hướng dẫn lắp đặt Tê Inox DN20

Lắp đặt tê ren

Bước 1: Xác định vị trí cần tạo nhánh và kiểm tra đúng quy cách DN20.

Bước 2: Vệ sinh phần ren của đường ống và đầu ren trên tê.

Bước 3: Sử dụng băng tan hoặc vật liệu làm kín thích hợp với môi trường làm việc.

Bước 4: Lắp tê vào đường ống, căn chỉnh đúng hướng cửa nhánh rồi siết chặt vừa đủ.

Bước 5: Kiểm tra độ kín bằng cách vận hành thử hệ thống ở điều kiện phù hợp.

Lắp đặt tê hàn

Bước 1: Cắt và chuẩn bị đường ống tại vị trí cần tạo nhánh.

Bước 2: Làm sạch bề mặt inox tại khu vực hàn.

Bước 3: Căn chỉnh tê và đường ống chính xác trước khi hàn.

Bước 4: Tiến hành hàn theo quy trình phù hợp với inox 304.

Bước 5: Kiểm tra mối hàn, vệ sinh sau hàn và thử kín trước khi đưa vào sử dụng.

Lưu ý khi sử dụng Tê Inox DN20

• Xác nhận đúng kích thước DN20 – 3/4 inch – phi 27 trước khi mua.
• Kiểm tra kiểu kết nối ren hoặc hàn theo thiết kế đường ống.
• Không dùng lực siết quá mạnh đối với tê ren.
• Mối hàn cần được thực hiện bởi người có kỹ thuật phù hợp.
• Không vận hành vượt giới hạn áp suất 16 Bar và nhiệt độ -20°C đến 180°C nêu trên.
• Với môi trường hóa chất, cần đánh giá khả năng tương thích của inox 304 trước khi sử dụng.
• Kiểm tra định kỳ các mối nối nhằm phát hiện sớm hiện tượng rò rỉ.
• Bảo quản tê tại nơi khô ráo, tránh va đập gây biến dạng đầu kết nối.

Mua Tê Inox DN20 ở đâu?

Để lựa chọn đúng Tê Inox DN20, cần xác định đồng thời kích thước, vật liệu và phương thức kết nối. Với hệ thống sử dụng ống phi 27, khách hàng có thể lựa chọn tê DN20/3/4 inch có kết nối ren hoặc hàn tùy phương án thi công.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các dòng phụ kiện đường ống inox phục vụ nhiều nhu cầu lắp đặt dân dụng, công nghiệp và hệ thống kỹ thuật.

Khách hàng cần mua Tê Inox DN20, Tê Inox 304 DN20, Tê inox phi 27, Tê inox 3/4 inch, tê ren inox DN20 hoặc tê inox DN20 hàn có thể liên hệ DTA Việt Nam để được tư vấn quy cách phù hợp.
