Tê Inox DN25

Tê Inox DN25 là gì?

Tê Inox DN25 là phụ kiện dùng để kết nối ba đường ống tại một điểm giao, trong đó một cửa được bố trí làm nhánh phụ trên tuyến ống chính. Sản phẩm có kích thước DN25, tương đương 1 inch và phi 34, phù hợp với các hệ thống đường ống cần phân chia lưu chất theo nhiều hướng.

Vật liệu inox 304 giúp tê có độ bền tốt, khả năng chống gỉ và chống oxy hóa trong nhiều môi trường sử dụng. Tùy phương án lắp đặt, tê DN25 có thể lựa chọn đầu ren hoặc đầu hàn, đáp ứng cả hệ thống cần tháo lắp lẫn các tuyến ống yêu cầu mối nối cố định.

Cấu tạo Tê Inox DN25

Điểm đặc trưng của tê inox DN25 nằm ở thân phụ kiện được gia công thành ba cửa thông nhau. Hai cửa chính tạo thành một đường dẫn liên tục, còn cửa thứ ba mở theo phương vuông góc để hình thành nhánh.

Cấu tạo gồm các phần chính:

• Thân chữ T: là bộ phận trung tâm, liên kết ba hướng dòng chảy và chịu tác động từ hệ thống đường ống.
• Cổ nhánh: phần chuyển tiếp giữa thân chính và cửa nhánh, được tạo hình liền với thân tê.
• Hai đầu tuyến chính: sử dụng để nối tê vào hai phía của đường ống.
• Đầu nhánh: kết nối với đường ống phụ hoặc thiết bị phía sau.
• Khu vực kết nối: có thể gia công ren hoặc thiết kế đầu hàn tùy loại sản phẩm.

Đặc điểm nổi bật của Tê Inox DN25

• Inox 304: vật liệu phổ biến cho phụ kiện đường ống nhờ khả năng chống ăn mòn và độ bền tốt.
• Quy cách DN25: tương ứng 1 inch, phù hợp với nhiều tuyến ống kỹ thuật cỡ vừa.
• Thiết kế ba cửa: giúp triển khai thêm một nhánh mà không phải bố trí nhiều chi tiết chuyển hướng.
• Có dạng ren và hàn: dễ lựa chọn theo phương án thi công của từng công trình.
• Khả năng chịu áp tốt: thích hợp cho các hệ thống được thiết kế trong giới hạn làm việc của phụ kiện.
• Kích thước gọn: không chiếm quá nhiều diện tích trong cụm đường ống.
• Tuổi thọ sử dụng cao: khi được lắp đặt đúng kỹ thuật và làm việc trong môi trường tương thích.

Thông số kỹ thuật Tê Inox DN25

Thông số	Chi tiết
Tên sản phẩm	Tê Inox DN25
Kích thước danh nghĩa	DN25
Kích thước theo inch	1 inch
Đường kính ống tương đương	Phi 34
Vật liệu	Inox 304
Dạng sản phẩm	Tê đều
Kết nối	Ren / Hàn
Áp suất làm việc	Tối đa 16 Bar
Nhiệt độ làm việc	-20°C đến 180°C
Số cửa	3
Môi trường sử dụng	Nước, khí, dầu và lưu chất tương thích

Áp suất và nhiệt độ trên là mức tham khảo cho cấu hình sản phẩm thông dụng. Giới hạn thực tế cần căn cứ vào tiêu chuẩn chế tạo, độ dày thành, dạng kết nối và điều kiện vận hành.

Phân loại tê Inox DN25

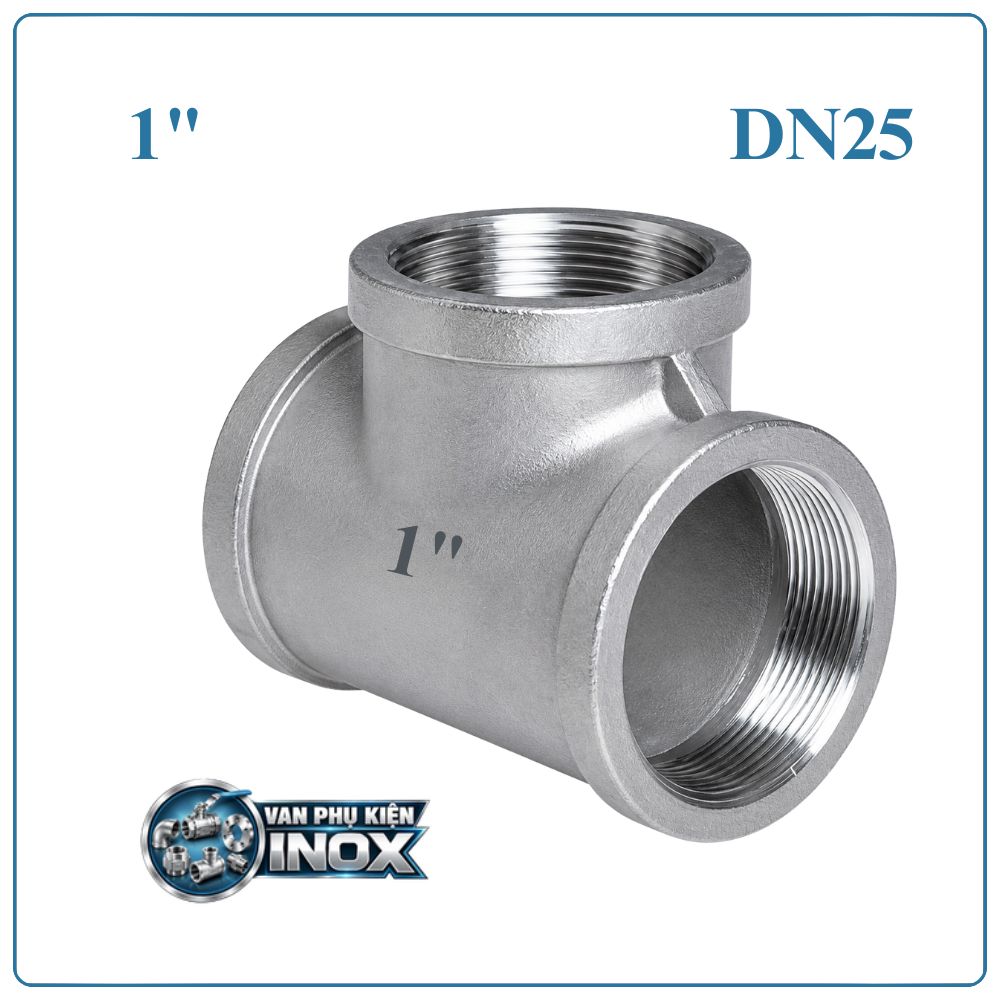

Tê ren inox DN25

Loại ren tạo liên kết cơ khí giữa tê và đường ống. Sau khi tháo áp hệ thống, phụ kiện có thể được tháo ra tương đối thuận tiện mà không phải cắt đường ống.

Đây là phương án phù hợp với các cụm đường ống thường xuyên kiểm tra, bảo dưỡng hoặc có khả năng thay đổi cấu hình trong quá trình sử dụng.

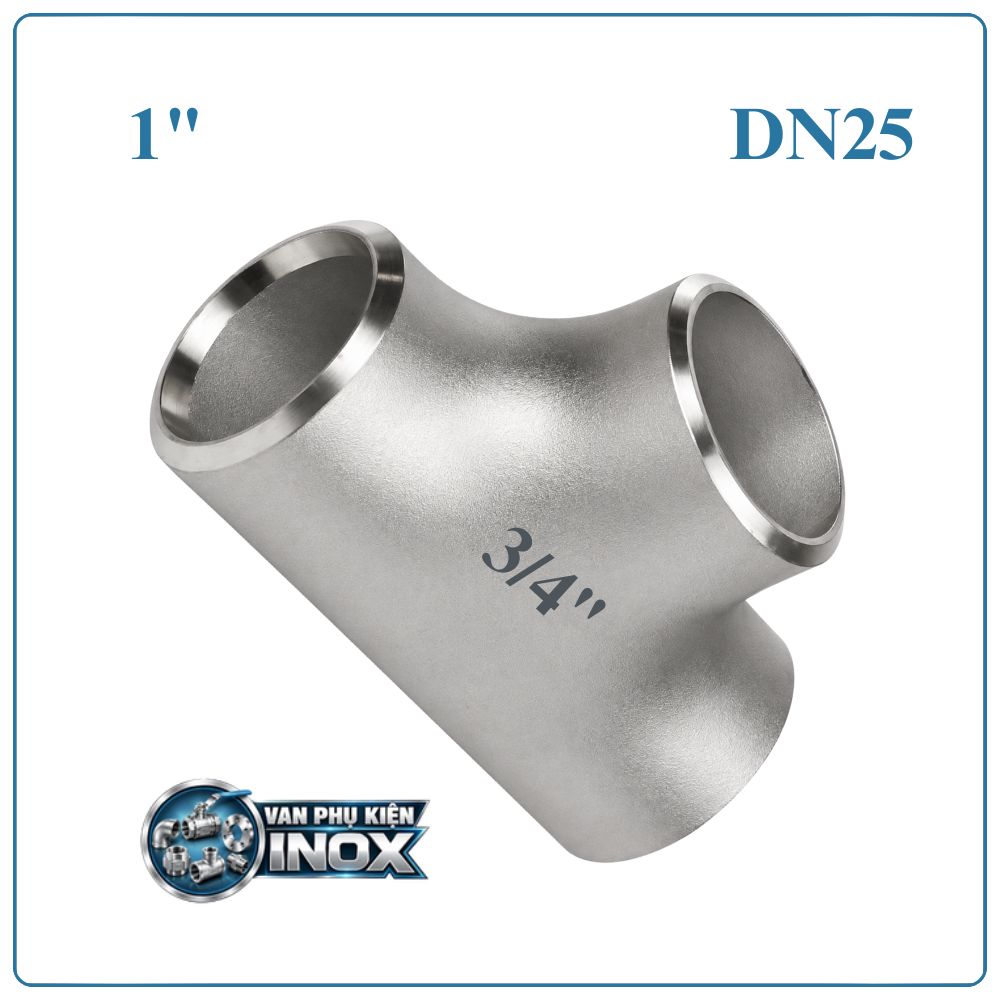

Tê inox DN25 hàn

Tê hàn được liên kết với đường ống bằng mối hàn tại vị trí tiếp giáp. Cách kết nối này tạo thành một cụm đường ống liền mạch hơn và hạn chế các điểm ghép ren.

Dạng hàn thường được ưu tiên khi hệ thống yêu cầu kết nối cố định, độ kín cao và không cần tháo phụ kiện thường xuyên.

Tê Inox DN25 được sử dụng ở đâu?

Với quy cách 1 inch, tê DN25 được ứng dụng rộng rãi trong các hệ thống có nhu cầu phân nhánh đường ống.

Một số vị trí sử dụng gồm:

• Đường ống cấp và phân phối nước.
• Hệ thống nước sạch và nước kỹ thuật.
• Đường khí nén trong nhà xưởng.
• Cụm đường ống dẫn dầu hoặc chất lỏng tương thích.
• Hệ thống đường ống của máy móc công nghiệp.
• Đường ống trong khu vực sản xuất.
• Hệ thống xử lý và phân phối nước.
• Các tuyến ống phụ trợ có kích thước DN25.

Cách hoạt động của Tê Inox DN25 trong hệ thống

Tê tạo ra một điểm giao ba hướng nhưng không thực hiện nhiệm vụ điều chỉnh lưu lượng. Khi được bố trí trên đường ống, cửa nhánh có thể đảm nhiệm vai trò đưa lưu chất sang tuyến phụ hoặc tiếp nhận lưu chất từ tuyến phụ về đường chính.

Muốn kiểm soát riêng từng nhánh, người thiết kế có thể bố trí thêm van tại các vị trí trước hoặc sau cửa nhánh. Nhờ đó, từng tuyến có thể được đóng, mở hoặc điều chỉnh theo yêu cầu vận hành.

Hướng dẫn lắp Tê Inox DN25

Với loại ren

Bước 1: Đo và xác định vị trí cần chia nhánh trên tuyến ống.

Bước 2: Đối chiếu quy cách ren của tê với đường ống hoặc phụ kiện sẽ kết nối.

Bước 3: Làm sạch các bề mặt ren, sau đó sử dụng vật liệu làm kín thích hợp.

Bước 4: Lắp tê vào vị trí và căn chỉnh cửa nhánh theo đúng hướng thiết kế.

Bước 5: Siết mối nối vừa đủ, sau đó kiểm tra rò rỉ khi thử áp.

Với loại hàn

Bước 1: Chuẩn bị đường ống và tê theo đúng kích thước cần ghép.

Bước 2: Làm sạch khu vực tiếp giáp, loại bỏ dầu mỡ và tạp chất.

Bước 3: Căn chỉnh tê sao cho cửa nhánh nằm đúng vị trí thiết kế.

Bước 4: Tiến hành hàn theo quy trình phù hợp với inox 304.

Bước 5: Kiểm tra chất lượng mối hàn và thực hiện thử kín trước khi vận hành.

Những lưu ý khi dùng Tê Inox DN25

• Xác định đúng DN25 – 1 inch – phi 34 trước khi đặt hàng.
• Kiểm tra chính xác kiểu kết nối cần sử dụng.
• Đối với tê ren, không siết quá lực để tránh làm hỏng phần ren.
• Đối với tê hàn, cần sử dụng quy trình hàn thích hợp với inox 304.
• Không vận hành vượt mức áp suất 16 Bar và nhiệt độ -20°C đến 180°C tham khảo của sản phẩm.
• Không dùng inox 304 cho môi trường mà vật liệu không đáp ứng được yêu cầu chống ăn mòn.
• Kiểm tra các điểm nối sau khi hệ thống chạy thử.
• Khi bảo quản lâu dài, nên để phụ kiện ở khu vực khô, sạch và hạn chế tiếp xúc với hóa chất gây ăn mòn.

Mua Tê Inox DN25 chính hãng ở đâu?

Nếu đang tìm Tê Inox DN25, người mua nên xác định trước đường kính ống, kiểu kết nối và môi trường sử dụng. Đặc biệt, DN25 thường được gọi theo nhiều cách như Tê inox 1 inch, Tê inox phi 34 hoặc Tê inox 304 DN25, vì vậy cần đối chiếu thông số để tránh nhầm quy cách.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp phụ kiện đường ống inox với nhiều kích thước và phương án kết nối, phục vụ các hệ thống cấp nước, khí, công nghiệp và đường ống thiết bị.

Khách hàng cần mua Tê Inox DN25, Tê Inox 304 DN25, Tê inox phi 34, Tê inox 1 inch, Tê ren inox DN25 hoặc Tê inox DN25 hàn có thể liên hệ DTA Việt Nam để được tư vấn theo yêu cầu thực tế của công trình.
