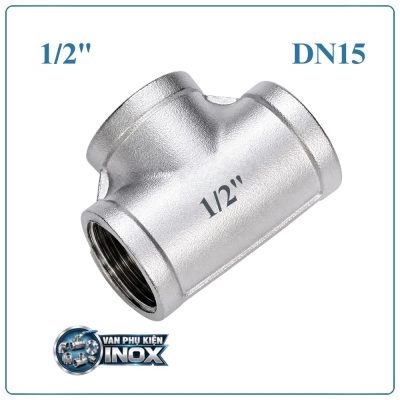

Tê Inox DN15

Tê Inox DN15 là gì?

Tê Inox DN15 là phụ kiện đường ống có dạng chữ T, dùng để tạo một nhánh rẽ trên tuyến ống hoặc kết nối ba hướng đường ống với nhau. Sản phẩm có kích thước danh nghĩa DN15, tương đương 1/2 inch và phi 21, thường được sử dụng cho các đường ống có kích thước nhỏ.

Tê được chế tạo từ inox 304, có khả năng chống oxy hóa, chống gỉ tốt và thích hợp cho nhiều hệ thống dẫn nước, khí, dầu và các loại lưu chất phù hợp. Tùy yêu cầu thi công, tê inox DN15 có thể lựa chọn kiểu kết nối ren hoặc kết nối hàn, đáp ứng cả hệ thống cần tháo lắp và đường ống yêu cầu mối nối cố định.

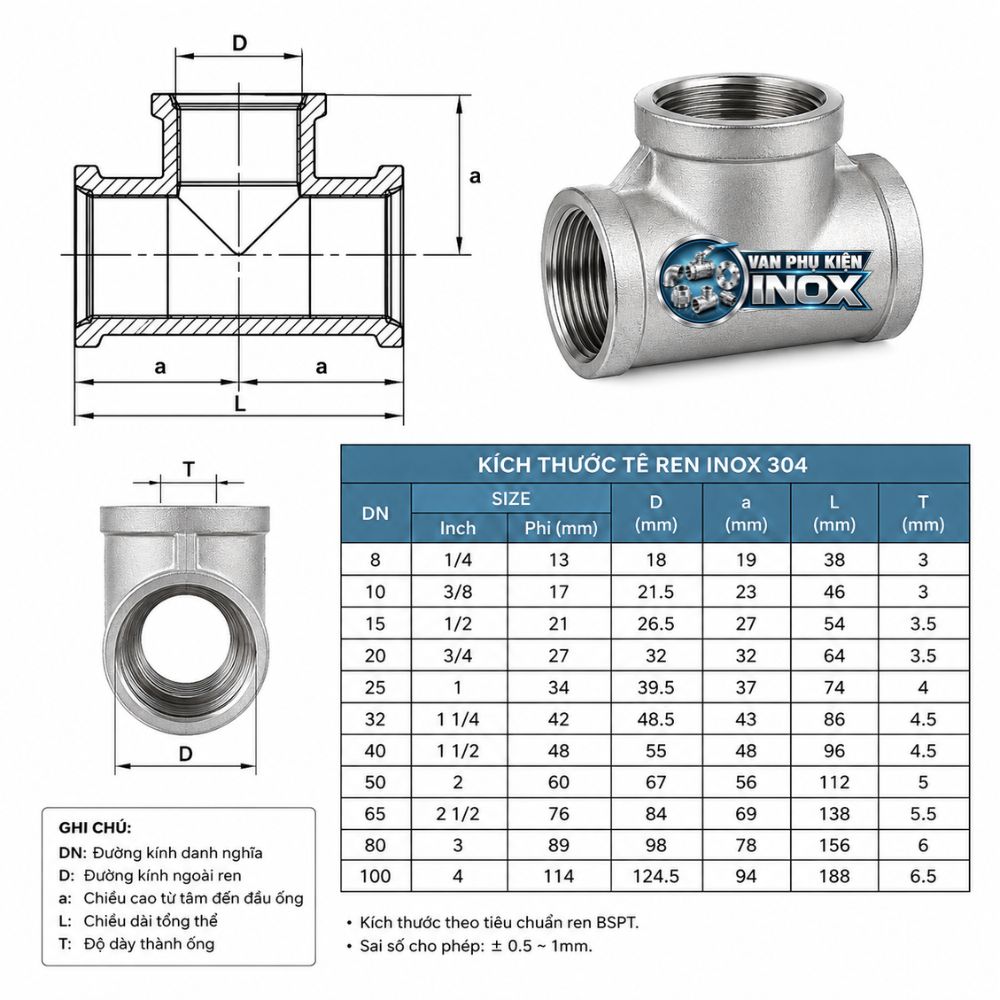

Cấu tạo Tê Inox DN15

Tê inox DN15 được thiết kế theo kết cấu ba cửa kết nối vuông góc với nhau, tạo thành hình chữ T. Hai cửa nằm trên cùng một trục tạo thành tuyến đường ống chính, trong khi cửa còn lại được sử dụng để dẫn lưu chất sang một hướng khác.

Các bộ phận chính gồm:

• Thân tê: được gia công từ inox 304, là phần chịu lực và liên kết toàn bộ ba cửa của phụ kiện.
• Cửa vào và cửa ra: bố trí thẳng hàng, cho phép lưu chất tiếp tục di chuyển theo tuyến chính.
• Cửa nhánh: nằm vuông góc với tuyến chính, tạo điểm chia nhánh cho hệ thống.
• Đầu kết nối: tùy model có thể gia công ren hoặc để dạng đầu hàn.
• Bề mặt sản phẩm: được xử lý tương đối nhẵn, hạn chế bám cặn và thuận tiện vệ sinh.

Ưu điểm của Tê Inox DN15

• Chất liệu inox 304: chống gỉ và chống oxy hóa tốt trong môi trường sử dụng phù hợp.
• Kích thước nhỏ gọn: DN15 tương đương 1/2 inch, thuận tiện bố trí trên các tuyến ống nhỏ.
• Chia nhánh linh hoạt: tạo thêm một hướng kết nối mà không cần thay đổi toàn bộ tuyến ống.
• Có nhiều kiểu kết nối: có thể lựa chọn dạng ren hoặc hàn tùy thiết kế hệ thống.
• Độ bền cơ học tốt: thân tê có khả năng chịu lực và duy trì hình dạng trong điều kiện làm việc phù hợp.
• Bề mặt dễ vệ sinh: đặc tính của inox giúp hạn chế tình trạng bám bẩn trên bề mặt phụ kiện.
• Ứng dụng đa dạng: thích hợp cho hệ thống nước, khí nén, dầu và các đường ống kỹ thuật có kích thước DN15.

Thông số kỹ thuật Tê Inox DN15

Thông số	Chi tiết
Tên sản phẩm	Tê Inox DN15
Kích thước danh nghĩa	DN15
Kích thước hệ inch	1/2 inch
Đường kính ống tương đương	Phi 21
Vật liệu	Inox 304
Kiểu dáng	Tê đều, dạng chữ T
Kết nối	Ren / Hàn
Áp suất làm việc	Tối đa 16 Bar
Nhiệt độ làm việc	-20°C đến 180°C
Môi trường sử dụng	Nước, khí, dầu và lưu chất phù hợp
Số cửa kết nối	3

Lưu ý: Giới hạn áp suất và nhiệt độ thực tế còn phụ thuộc vào tiêu chuẩn chế tạo, chiều dày thành tê, kiểu kết nối và điều kiện vận hành. Khi sử dụng ở điều kiện nhiệt độ cao hoặc áp suất lớn, cần đối chiếu catalogue của đúng model sản phẩm.

Tê Inox DN15 có những kiểu kết nối nào?

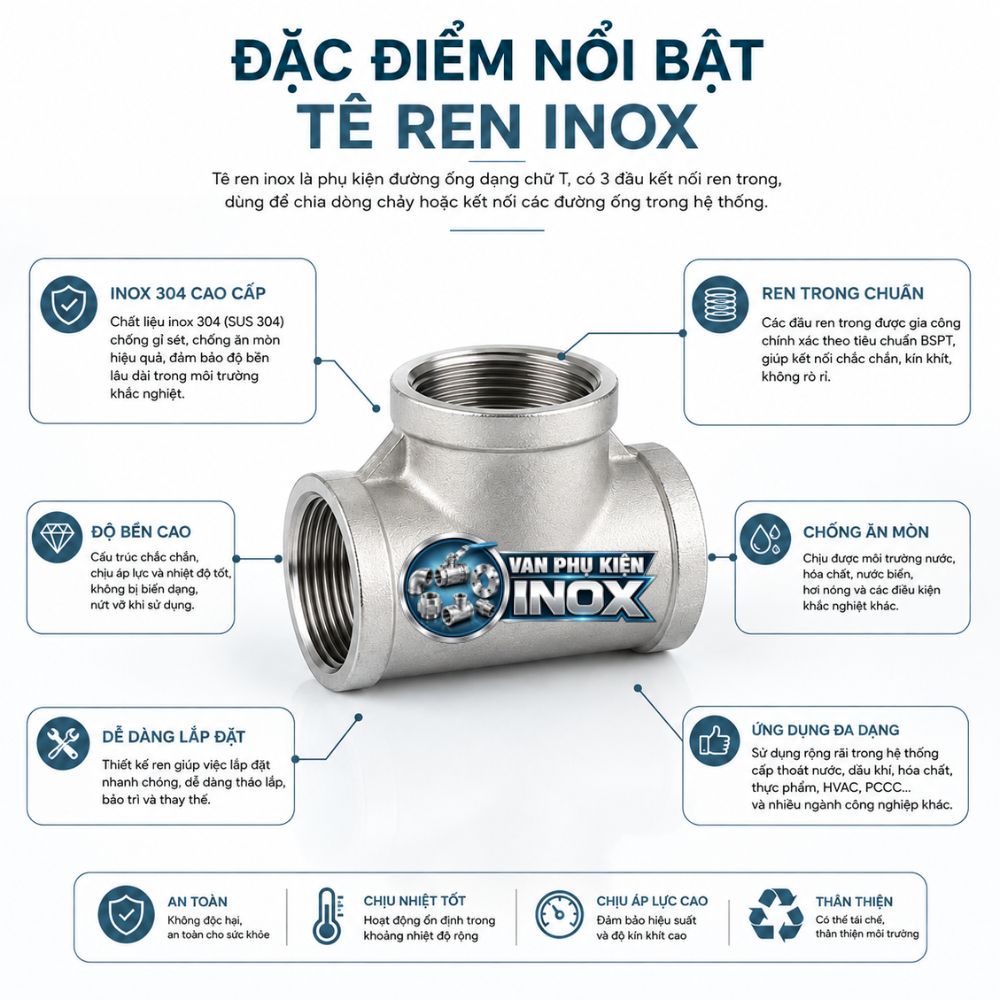

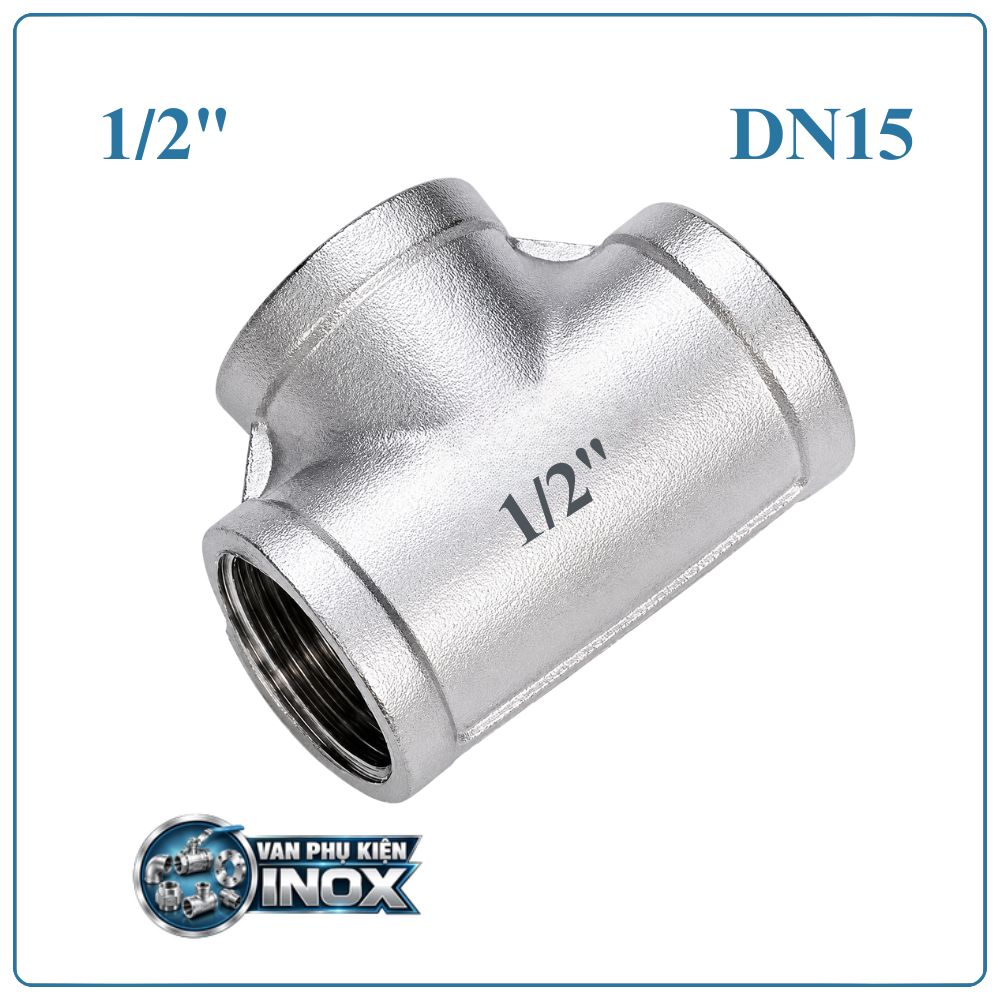

Tê Inox DN15 ren

Tê ren được gia công ren tại các đầu kết nối, cho phép lắp trực tiếp với đường ống hoặc phụ kiện ren có cùng quy cách. Kiểu này phù hợp với hệ thống đường ống nhỏ, đặc biệt khi cần tháo tách phụ kiện trong quá trình bảo trì.

Tê ren inox DN15 thường được lựa chọn cho:

• Đường ống nước dân dụng.
• Hệ thống khí nén nhỏ.
• Đường ống thiết bị.
• Cụm đường ống cần tháo lắp thường xuyên.
• Các vị trí không thuận tiện thực hiện hàn.

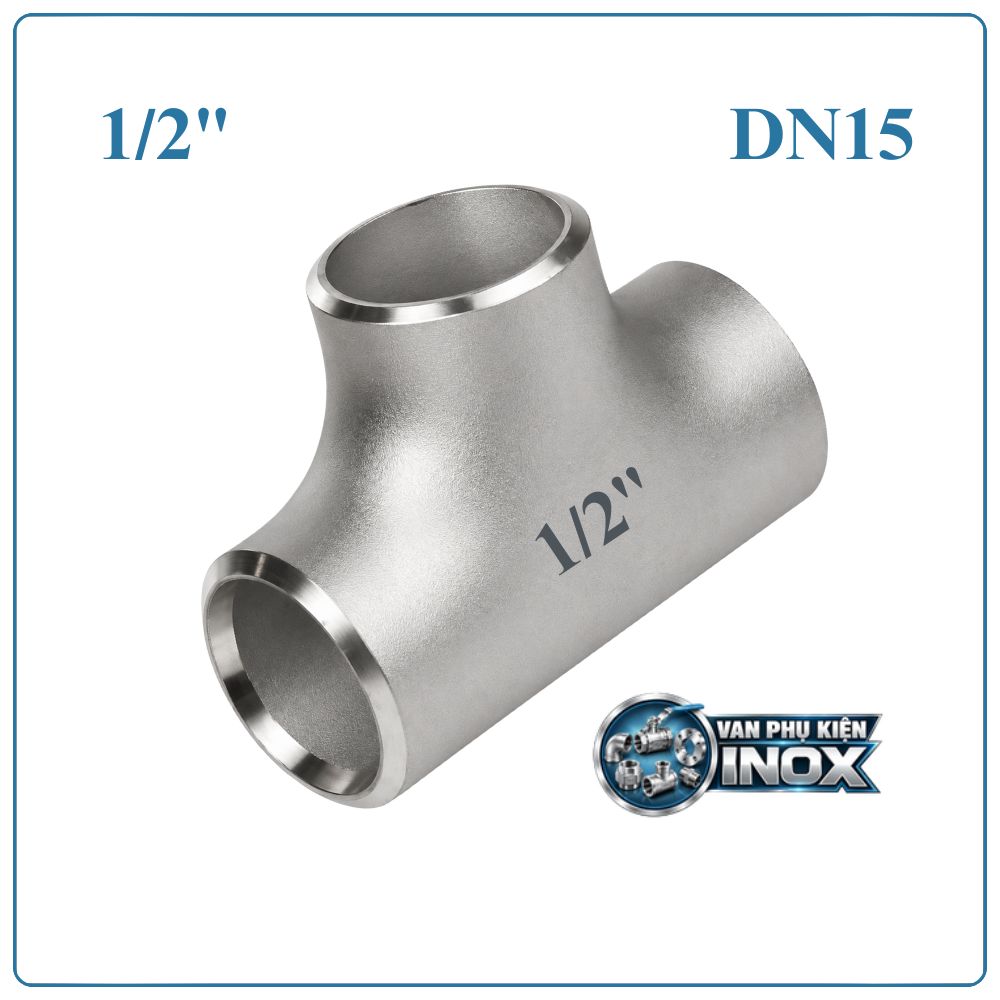

Tê Inox DN15 hàn

Đối với loại hàn, đầu tê được đưa trực tiếp vào vị trí đường ống và thực hiện hàn liên kết. Sau khi hoàn thiện, mối nối tạo thành kết cấu cố định, phù hợp với những hệ thống ưu tiên độ chắc chắn và độ kín.

Tê inox hàn DN15 thường được sử dụng trong:

• Đường ống công nghiệp.
• Hệ thống nước kỹ thuật.
• Cụm đường ống máy móc.
• Hệ thống yêu cầu mối nối cố định.
• Các tuyến ống không cần tháo tê thường xuyên.

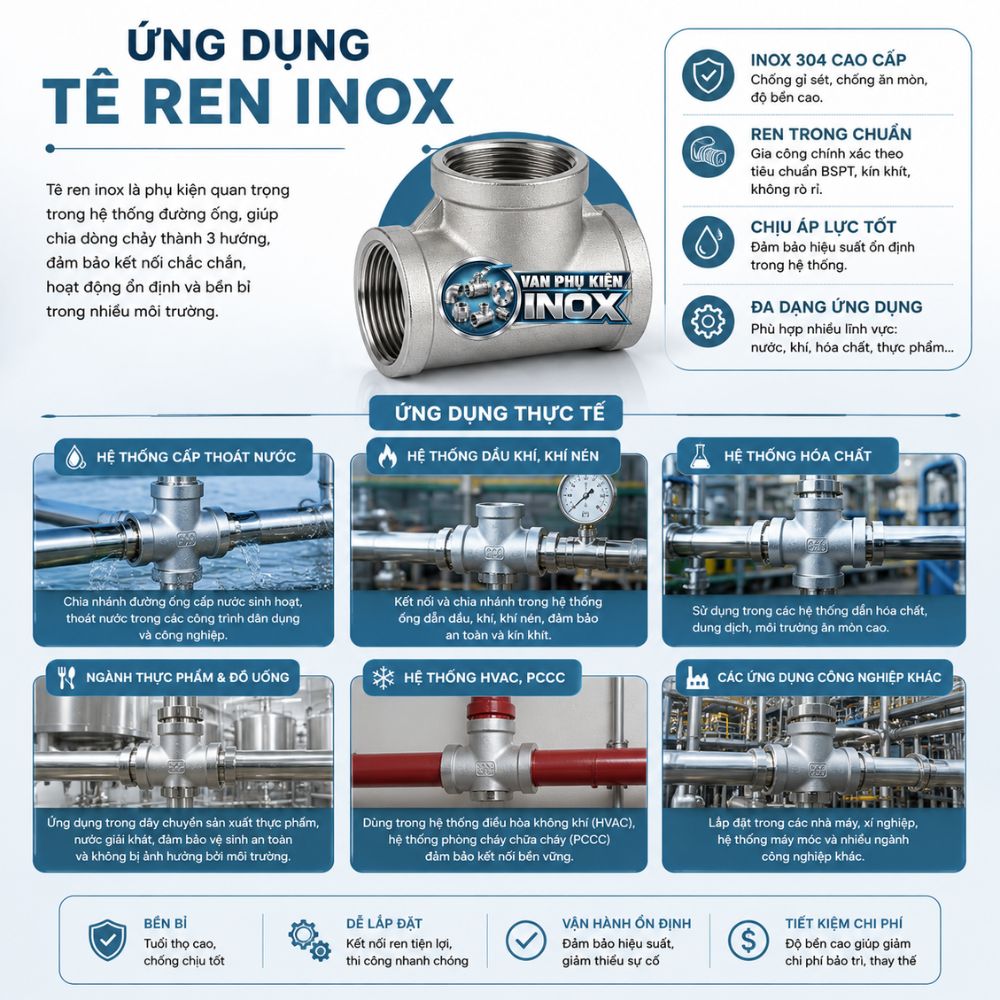

Ứng dụng của Tê Inox DN15

Với kích thước DN15 (1/2 inch, phi 21), sản phẩm phù hợp với các hệ thống đường ống nhỏ cần tạo thêm nhánh kết nối.

Một số ứng dụng tiêu biểu:

• Chia nhánh đường ống cấp nước.
• Hệ thống nước nóng, nước lạnh.
• Đường ống khí nén.
• Đường ống dầu và chất lỏng phù hợp.
• Hệ thống xử lý nước quy mô nhỏ.
• Đường ống trong máy móc, thiết bị công nghiệp.
• Hệ thống đường ống phụ trợ trong nhà xưởng.
• Các cụm đường ống cần sử dụng phụ kiện inox chống gỉ.

Nguyên lý hoạt động của Tê Inox DN15

Tê inox không phải thiết bị đóng mở hay điều tiết dòng chảy mà đóng vai trò kết nối và phân nhánh đường ống.

Khi lưu chất đi qua tuyến chính, phần cửa nhánh của tê tạo ra một hướng kết nối mới. Tùy cách bố trí đường ống, lưu chất có thể được dẫn từ tuyến chính sang nhánh hoặc từ nhánh đi vào tuyến chính.

Đối với hệ thống sử dụng tê ren, độ kín của mối nối phụ thuộc vào chất lượng phần ren, vật liệu làm kín và kỹ thuật siết ren. Với tê hàn, độ kín phụ thuộc nhiều vào chất lượng mối hàn và quy trình thi công.

Hướng dẫn lắp đặt Tê Inox DN15

Đối với tê ren

Bước 1: Kiểm tra kích thước DN15 và phần ren của tê, bảo đảm tương thích với đường ống.

Bước 2: Vệ sinh sạch phần ren trên ống và đầu tê.

Bước 3: Quấn vật liệu làm kín phù hợp lên phần ren ngoài của đường ống.

Bước 4: Lắp tê vào đường ống và siết bằng dụng cụ phù hợp, tránh dùng lực quá lớn.

Bước 5: Kiểm tra toàn bộ mối nối sau khi đưa hệ thống vào vận hành thử.

Đối với tê hàn

Bước 1: Đo và xác định chính xác vị trí cần tạo nhánh.

Bước 2: Làm sạch bề mặt đầu ống và đầu tê trước khi hàn.

Bước 3: Đưa tê vào đúng vị trí, căn chỉnh đồng tâm với đường ống.

Bước 4: Thực hiện hàn theo quy trình phù hợp với vật liệu inox.

Bước 5: Kiểm tra mối hàn, vệ sinh bề mặt và thử kín trước khi vận hành chính thức.

Lưu ý khi sử dụng Tê Inox DN15

• Kiểm tra đúng kích thước DN15 – 1/2 inch – phi 21 trước khi lắp đặt.
• Chọn kiểu ren hoặc hàn theo thiết kế của hệ thống.
• Không ép hoặc siết quá mức đối với các mối nối ren.
• Với tê hàn, cần sử dụng phương pháp hàn phù hợp với inox 304.
• Không để phụ kiện làm việc vượt quá giới hạn áp suất và nhiệt độ cho phép.
• Với môi trường hóa chất, cần kiểm tra khả năng tương thích của inox 304 với lưu chất.
• Kiểm tra định kỳ các vị trí kết nối để phát hiện sớm hiện tượng rò rỉ.
• Bảo quản phụ kiện tại nơi khô ráo, tránh va đập làm biến dạng đầu kết nối.

Mua Tê Inox DN15 ở đâu?

Khi lựa chọn Tê Inox DN15, khách hàng nên xác định rõ kích thước, vật liệu, kiểu kết nối và điều kiện làm việc để lựa chọn đúng sản phẩm. Đối với đường ống DN15, cần đặc biệt kiểm tra quy cách 1/2 inch/phi 21 để tránh mua nhầm kích thước.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các loại phụ kiện đường ống inox với nhiều kích thước và kiểu kết nối, phục vụ nhu cầu lắp đặt hệ thống dân dụng, công nghiệp và thiết bị kỹ thuật.

Khách hàng cần mua Tê Inox DN15, Tê Inox 304 DN15, Tê inox phi 21, Tê inox 1/2 inch, tê ren inox DN15 hoặc tê inox DN15 hàn có thể liên hệ DTA Việt Nam để được tư vấn sản phẩm phù hợp với hệ thống.
