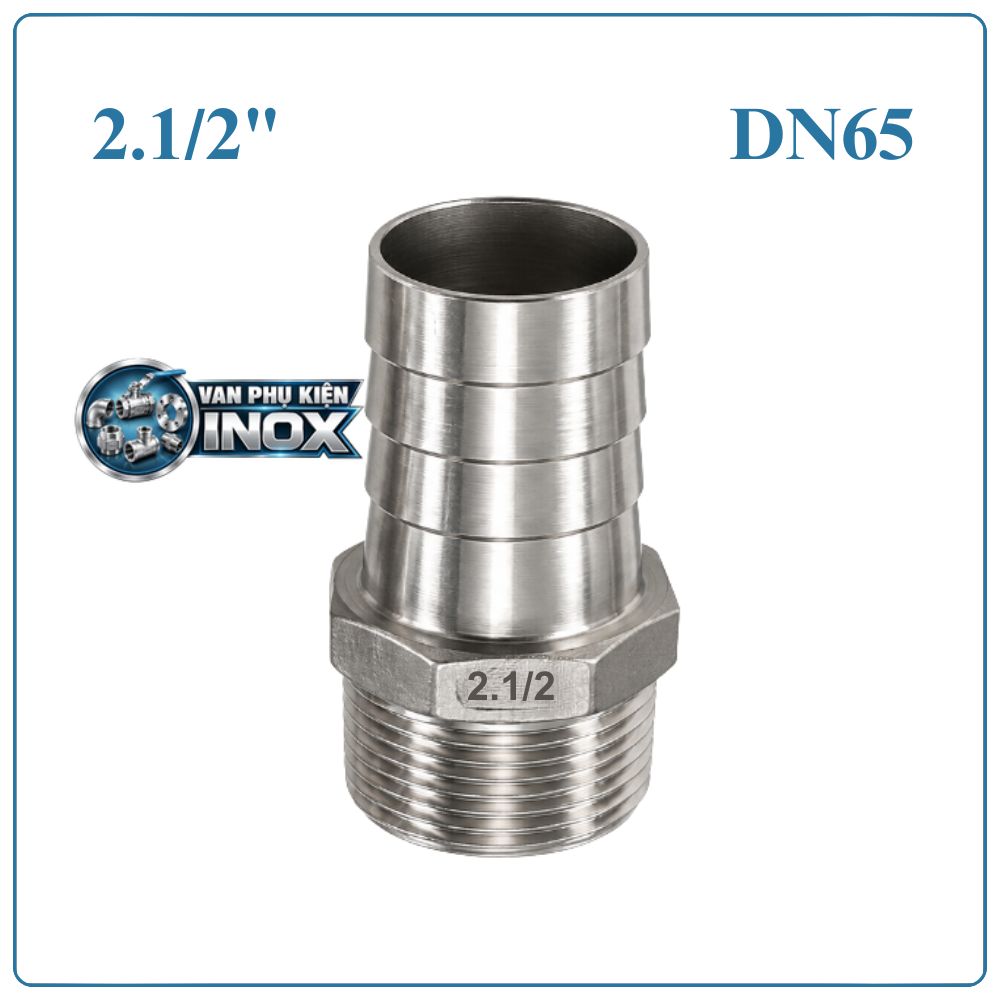

Đuôi Chuột Inox DN65

Đuôi Chuột Inox DN65 là gì?

Đuôi Chuột Inox DN65 là phụ kiện chuyển tiếp giữa đường ống ren và ống mềm, thường được sử dụng tại các vị trí cần tháo lắp đường ống hoặc kết nối thiết bị nhanh chóng. Kích thước DN65 tương đương 2 1/2 inch, phần ren có đường kính ngoài khoảng Ø76 mm.

Một đầu phụ kiện là ren ngoài DN65, đầu còn lại tạo hình dạng đuôi chuột để đưa vào bên trong ống mềm. Khi kết hợp với đai siết phù hợp, ống được giữ chắc trên đầu nối, hạn chế tình trạng tuột khỏi phụ kiện trong quá trình vận hành.

Đây là lựa chọn phù hợp cho các hệ thống sử dụng ống mềm có đường kính lớn và yêu cầu mối nối có thể tháo ra khi bảo trì.

Phân loại Đuôi Chuột Inox DN65

Đuôi Chuột Inox DN65 có thể được lựa chọn theo kiểu đầu giữ ống và đường kính đầu chuột.

• Đuôi Chuột Inox DN65 đầu trơn: Phần đầu gắn ống có bề mặt tương đối thẳng, thích hợp với những hệ thống sử dụng đai siết để cố định ống mềm. Kiểu này thuận tiện khi cần tháo ống để vệ sinh hoặc thay thế.
• Đuôi Chuột Inox DN65 đầu có gờ: Phần đầu chuột được tạo gờ giữ ống, giúp tăng khả năng bám giữ sau khi đưa ống mềm vào vị trí kết nối. Đây là dạng thường được cân nhắc khi đường ống phải chịu rung động hoặc có áp lực làm việc tương đối cao.

Ưu điểm của Đuôi Chuột Inox DN65

• Kích thước lớn: DN65 phù hợp với các tuyến ống và dây mềm có tiết diện tương đối lớn.
• Khả năng chống ăn mòn: vật liệu inox có khả năng chống gỉ tốt trong môi trường nước và nhiều điều kiện sử dụng thông thường.
• Liên kết ống thuận tiện: đầu chuột cho phép đưa trực tiếp ống mềm vào bên trong và cố định bằng đai siết.
• Kết nối ren dễ thao tác: phần ren ngoài có thể ghép với ren trong của van, máy bơm, thiết bị hoặc phụ kiện khác.
• Thuận tiện bảo trì: có thể tháo rời mối ren mà không cần cắt đường ống.
• Phù hợp nhiều hệ thống: sử dụng được cho đường nước, khí và một số loại chất lỏng tương thích với inox.
• Giảm thời gian thi công: cấu tạo chuyển tiếp ren – ống mềm giúp đơn giản hóa việc đấu nối tại hiện trường.

Thông số kỹ thuật Đuôi Chuột Inox DN65

Thông số	Chi tiết
Tên sản phẩm	Đuôi Chuột Inox DN65
Kích thước danh nghĩa	DN65
Kích thước ren	2 1/2 inch
Đường kính ngoài phần ren	Khoảng Ø76 mm
Kiểu kết nối	Ren ngoài – đầu đuôi chuột
Đầu nối ống	Ø42 – Ø65 mm tùy quy cách
Vật liệu	Inox
Kiểu đầu chuột	Đầu trơn hoặc đầu có gờ
Áp suất làm việc tham khảo	10 bar
Nhiệt độ làm việc tham khảo	Tối đa khoảng 120°C
Môi trường sử dụng	Nước, khí và chất lỏng tương thích
Phương pháp cố định ống	Đai siết hoặc phương pháp phù hợp với loại ống

Các thông số áp suất và nhiệt độ thực tế còn phụ thuộc vào loại inox, thiết kế phụ kiện, ống mềm và điều kiện vận hành của toàn bộ hệ thống.

Cấu tạo Đuôi Chuột Inox DN65

Đuôi Chuột Inox DN65 có cấu tạo tương đối đơn giản nhưng mỗi phần đảm nhận một chức năng riêng:

1. Đầu ren ngoài DN65: Đây là phần kết nối với van, máy bơm, đường ống hoặc phụ kiện có ren trong tương ứng. Kích thước ren danh nghĩa là 2 1/2 inch.
2. Thân chuyển tiếp: Phần thân liên kết giữa ren và đầu gắn ống, tạo thành một đường dẫn liên tục cho lưu chất.
3. Đầu đuôi chuột: Đầu này được đưa vào trong ống mềm. Tùy thiết kế có thể có gờ để tăng độ bám khi sử dụng cùng đai siết.
4. Bề mặt tiếp xúc: Khu vực tiếp xúc với ống cần có kích thước phù hợp để hạn chế khe hở và giúp mối nối ổn định hơn.

Nguyên lý hoạt động của Đuôi Chuột Inox DN65

Khi lắp đặt, phần ren ngoài 2 1/2 inch được vặn vào đầu ren trong tương ứng. Sau đó, ống mềm được đưa vào đầu đuôi chuột đến độ sâu thích hợp.

Đai siết được đặt bên ngoài vị trí ống bao phủ đầu chuột. Khi siết, lực ép từ đai tác động lên thành ống, giúp ống ôm chặt phần đầu nối.

Khi hệ thống vận hành, lưu chất đi từ đường ống hoặc thiết bị qua khoang bên trong phụ kiện rồi chuyển tiếp sang ống mềm. Mối nối ren đảm nhiệm liên kết với hệ thống cố định, trong khi đầu chuột và đai siết giữ phần ống mềm.

Ứng dụng của Đuôi Chuột Inox DN65

Đuôi Chuột Inox DN65 được sử dụng tại những vị trí cần chuyển từ kết nối ren sang ống mềm đường kính lớn, tiêu biểu như:

• Kết nối ống mềm với máy bơm công nghiệp.
• Đấu nối đường hút hoặc đường xả trong hệ thống bơm.
• Hệ thống cấp và dẫn nước công nghiệp.
• Đường ống phục vụ xử lý nước.
• Kết nối các thiết bị lọc, bồn chứa và cụm thiết bị.
• Hệ thống tưới có sử dụng ống mềm kích thước lớn.
• Đường dẫn khí và một số loại chất lỏng phù hợp với vật liệu inox.
• Các vị trí thường xuyên tháo lắp để kiểm tra hoặc bảo dưỡng.

Hướng dẫn lắp đặt Đuôi Chuột Inox DN65

Bước 1: Kiểm tra quy cách

Xác định phụ kiện là DN65 – 2 1/2 inch và kiểm tra đường kính đầu chuột có phù hợp với ống mềm.

Bước 2: Chuẩn bị đầu ống

Cắt đầu ống vuông, làm sạch mặt cắt và loại bỏ bụi bẩn hoặc dị vật bên trong thành ống.

Bước 3: Đưa ống vào đầu chuột

Làm ẩm hoặc sử dụng phương pháp hỗ trợ phù hợp nếu cần, sau đó đưa ống vào đầu đuôi chuột đến vị trí yêu cầu.

Bước 4: Cố định bằng đai siết

Đặt đai siết đúng vị trí bao phủ phần đầu chuột và tiến hành siết đều. Không nên siết lệch hoặc tập trung lực quá lớn vào một phía.

Bước 5: Hoàn thiện đầu ren

Kết nối phần ren ngoài với thiết bị hoặc phụ kiện ren trong DN65. Sau khi hoàn thành, kiểm tra toàn bộ mối nối trước khi đưa hệ thống vào vận hành.

Lưu ý khi sử dụng

• Đo đường kính trong của ống mềm trước khi chọn kích thước đầu chuột.
• Không cố ép ống có kích thước quá nhỏ vào đầu nối.
• Sử dụng đai siết có kích thước phù hợp với đường kính ngoài của ống.
• Không dùng lực quá mạnh khi siết ren để tránh làm hỏng phần ren.
• Kiểm tra mối nối sau khi hệ thống bắt đầu có áp.
• Không sử dụng phụ kiện cho môi trường hóa chất nếu chưa kiểm tra khả năng tương thích của loại inox.
• Với hệ thống nhiệt độ hoặc áp suất cao, cần đối chiếu thông số thực tế của cả phụ kiện và ống mềm.
• Định kỳ kiểm tra vị trí đai siết, đặc biệt với đường ống có rung động.

Cách lựa chọn Đuôi Chuột Inox DN65 phù hợp

Khi lựa chọn sản phẩm, nên kiểm tra theo 4 yếu tố chính:

Thứ nhất – Kích thước ren:
Hệ thống cần sử dụng ren trong tương ứng 2 1/2 inch / DN65.

Thứ hai – Đường kính ống mềm:
Đây là yếu tố quyết định quy cách đầu chuột. Ví dụ ống phù hợp với đầu Ø50 mm thì lựa chọn DN65×50.

Thứ ba – Kiểu đầu chuột:
Có thể chọn đầu trơn hoặc đầu có gờ tùy phương pháp cố định ống và điều kiện sử dụng.

Thứ tư – Điều kiện vận hành:
Xem xét áp suất, nhiệt độ và loại lưu chất để lựa chọn vật liệu, cấu hình phụ kiện phù hợp.

Câu hỏi thường gặp về Đuôi Chuột Inox DN65

Đuôi Chuột Inox DN65 ren bao nhiêu inch?

Đuôi Chuột Inox DN65 sử dụng phần ren danh nghĩa 2 1/2 inch, đường kính ngoài phần ren khoảng Ø76 mm.

Đuôi Chuột DN65 có dùng cho ống mềm được không?

Có. Đây chính là một trong những mục đích sử dụng chính của phụ kiện. Ống mềm được đưa vào đầu chuột và cố định bằng đai siết hoặc phương pháp tương thích.

Có thể nối Đuôi Chuột DN65 trực tiếp với máy bơm không?

Có thể nếu máy bơm có đầu kết nối ren trong 2 1/2 inch phù hợp. Nếu đầu máy bơm sử dụng kiểu kết nối khác, cần thêm phụ kiện chuyển đổi tương ứng.

Đầu chuột Ø65 có phải dùng cho mọi ống DN65 không?

Không nhất thiết. DN65 là kích thước danh nghĩa của phần ren, trong khi Ø65 mm là đường kính đầu chuột. Khi chọn sản phẩm phải dựa trên kích thước thực tế của ống mềm.
