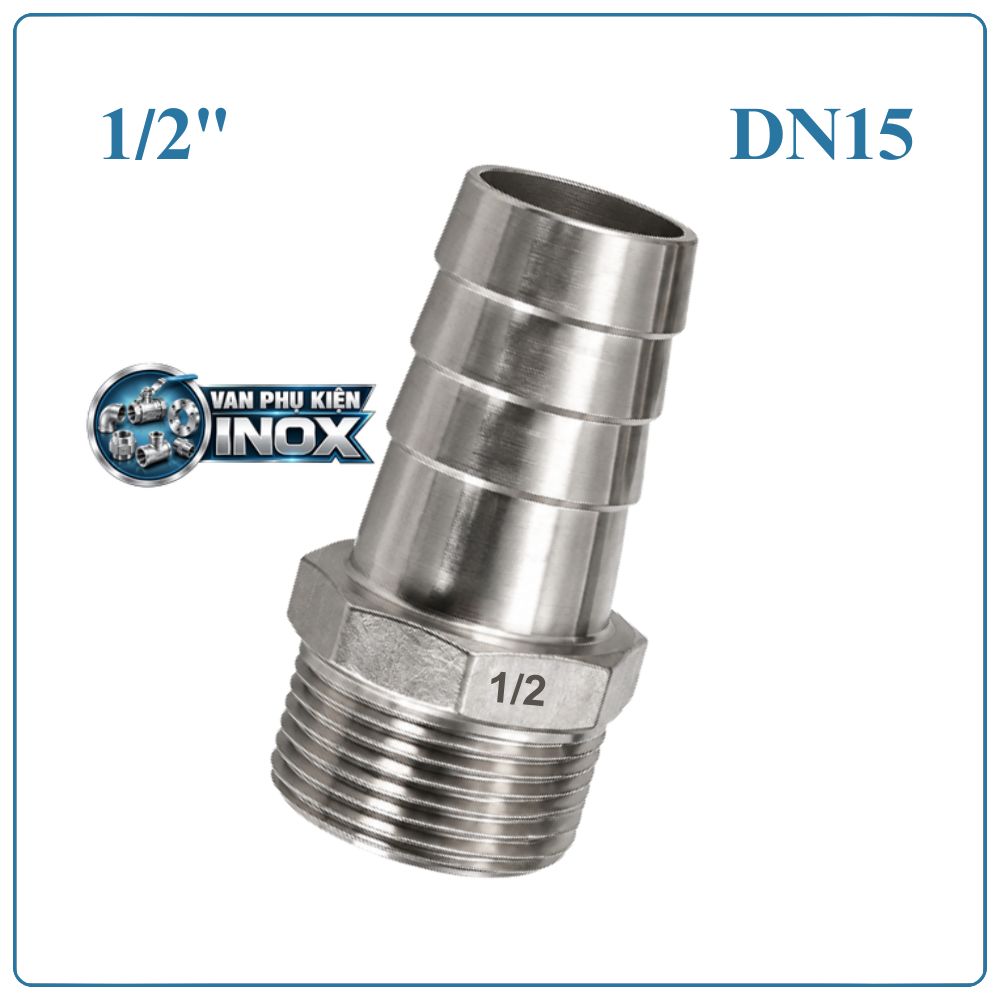

Đuôi Chuột Inox DN15

Đuôi Chuột Inox DN15 là gì?

Đuôi Chuột Inox DN15 là phụ kiện đường ống được chế tạo từ inox 304, sử dụng để chuyển đổi kết nối từ đầu ren trong sang ống mềm. Sản phẩm có một đầu ren ngoài kích thước 1/2 inch và một đầu dạng đuôi chuột dùng để đưa vào bên trong ống.

Đuôi chuột inox DN15 thường được ứng dụng trong hệ thống khí nén, cấp nước, đường ống thiết bị, máy móc công nghiệp và các hệ thống cần kết nối ống mềm với van hoặc phụ kiện có ren trong.

Kích thước đầu ống của sản phẩm đa dạng từ Ø6 mm đến Ø20 mm, bao gồm DN15x6, DN15x8, DN15x10, DN15x12, DN15x14, DN15x16, DN15x18 và DN15x20.

Phân loại Đuôi Chuột Inox DN15

Đuôi Chuột Inox DN15 được sử dụng phổ biến với hai kiểu đầu nối là đầu trơn và đầu gờ. Việc lựa chọn kiểu đầu nối nên dựa trên loại ống mềm, phương pháp cố định và yêu cầu vận hành của hệ thống.

Đuôi Chuột Inox DN15 đầu trơn

Đầu trơn có phần đuôi nối với bề mặt tương đối thẳng, thuận tiện đưa vào bên trong ống mềm. Khi lắp đặt, người dùng thường sử dụng cổ dê, đai siết hoặc vòng kẹp để cố định ống bên ngoài đầu nối.

Kiểu đầu trơn thích hợp với những hệ thống cần tháo lắp, kiểm tra hoặc thay thế ống thường xuyên. Khi lựa chọn, cần bảo đảm đường kính đầu nối tương thích với đường kính trong của ống.

Đuôi Chuột Inox DN15 đầu gờ

Đầu gờ có các gờ nổi trên phần đuôi nối, giúp tăng độ bám giữ giữa đầu nối và ống mềm. Khi ống được đưa vào đúng vị trí và cố định bằng đai siết, phần gờ có thể hỗ trợ hạn chế hiện tượng ống bị trượt hoặc tuột ra ngoài.

Đầu gờ thường được lựa chọn cho các hệ thống có rung động hoặc yêu cầu giữ ống chắc chắn. Tuy nhiên, vẫn cần sử dụng đai siết phù hợp để bảo đảm độ ổn định của mối nối.

Ưu điểm của Đuôi Chuột Inox DN15

Vật liệu inox 304 bền bỉ

Inox 304 có độ bền cơ học tốt, khả năng chống oxy hóa và chống ăn mòn phù hợp với nhiều môi trường sử dụng thông thường. Sản phẩm có thể được dùng trong hệ thống nước, khí nén và đường ống kỹ thuật có môi chất tương thích.

Ren ngoài 1/2 inch phổ biến

Phần ren ngoài 1/2 inch giúp kết nối với nhiều thiết bị có đầu ren trong tương ứng. Quá trình lắp đặt, tháo rời và bảo trì được thực hiện thuận tiện khi sử dụng đúng kích thước ren.

Đa dạng đường kính đầu ống

Đuôi chuột DN15 có nhiều lựa chọn từ Ø6 mm đến Ø20 mm. Điều này giúp người dùng dễ dàng lựa chọn đầu nối phù hợp với từng loại ống mềm và nhu cầu dẫn môi chất.

Hỗ trợ giữ ống chắc chắn

Đối với phiên bản đầu gờ, thiết kế gờ trên thân nối giúp tăng khả năng bám giữ ống. Khi kết hợp với cổ dê hoặc đai siết, mối nối có thể được cố định tốt hơn trong quá trình sử dụng.

Thiết kế gọn và dễ lắp đặt

Sản phẩm có kích thước tương đối nhỏ, phù hợp với các cụm đường ống thiết bị, máy móc và khu vực có không gian lắp đặt hạn chế.

Phù hợp nhiều hệ thống kỹ thuật

Đuôi Chuột Inox DN15 có thể được ứng dụng trong hệ thống khí nén, cấp nước, máy móc công nghiệp, thiết bị lọc và các đường ống phụ trợ sử dụng ống mềm.

Bảng kích thước Đuôi Chuột Inox DN15

Model	Kích thước ren	Đường kính đầu ống
Đuôi Chuột Inox DN15x6	1/2 inch	Ø6 mm
Đuôi Chuột Inox DN15x8	1/2 inch	Ø8 mm
Đuôi Chuột Inox DN15x10	1/2 inch	Ø10 mm
Đuôi Chuột Inox DN15x12	1/2 inch	Ø12 mm
Đuôi Chuột Inox DN15x14	1/2 inch	Ø14 mm
Đuôi Chuột Inox DN15x16	1/2 inch	Ø16 mm
Đuôi Chuột Inox DN15x18	1/2 inch	Ø18 mm
Đuôi Chuột Inox DN15x20	1/2 inch	Ø20 mm

Thông số kỹ thuật Đuôi Chuột Inox DN15

Thông số	Chi tiết
Tên sản phẩm	Đuôi Chuột Inox DN15
Vật liệu	Inox 304
Kích thước ren	1/2 inch
Đường kính ngoài ren	Khoảng 21 mm
Kiểu ren	Ren ngoài
Kiểu đầu nối	Đầu trơn hoặc đầu gờ
Đường kính đầu ống	Ø6, Ø8, Ø10, Ø12, Ø14, Ø16, Ø18, Ø20 mm
Áp suất làm việc tham khảo	10 bar, 16 bar
Nhiệt độ làm việc tham khảo	120°C
Môi trường sử dụng	Nước, khí nén và chất lỏng kỹ thuật tương thích
Phương pháp cố định ống	Đai siết, cổ dê hoặc kẹp ống phù hợp

Cấu tạo Đuôi Chuột Inox DN15

Đầu ren ngoài

Đầu ren ngoài có kích thước 1/2 inch, dùng để kết nối với đầu ren trong của van, thiết bị, ống nối hoặc phụ kiện đường ống. Khi lắp đặt, ren cần được đưa vào đúng chiều và siết vừa đủ để tránh hư hỏng mối nối.

Thân đuôi chuột

Thân sản phẩm đóng vai trò liên kết giữa phần ren và phần đầu nối ống. Thân inox 304 có độ cứng tốt, hỗ trợ quá trình lắp đặt và sử dụng trong các hệ thống kỹ thuật.

Đầu nối ống mềm

Phần đầu nối được thiết kế với nhiều đường kính khác nhau, từ Ø6 mm đến Ø20 mm. Bộ phận này được đưa vào bên trong ống mềm để tạo mối liên kết giữa ống và đầu nối.

Gờ giữ ống

Ở loại đầu gờ, các gờ nổi trên phần đuôi nối giúp tăng độ bám với ống. Khi kết hợp với cổ dê hoặc đai siết, phần gờ hỗ trợ hạn chế hiện tượng tuột ống trong quá trình vận hành.

Nguyên lý hoạt động của Đuôi Chuột Inox DN15

Đuôi Chuột Inox DN15 hoạt động dựa trên hai dạng liên kết gồm kết nối ren và cố định ống mềm.

Đầu tiên, phần ren ngoài 1/2 inch được lắp vào đầu ren trong của thiết bị hoặc phụ kiện tương ứng. Khi hai phần ren ăn khớp và được siết đúng cách, đầu nối được cố định với hệ thống đường ống.

Sau đó, ống mềm được đưa vào phần đuôi nối theo đúng kích thước. Đai siết hoặc cổ dê được lắp bên ngoài ống để tạo lực ép giữ ống trên thân đuôi chuột.

Đối với kiểu đầu gờ, các gờ nổi giúp tăng khả năng bám giữ. Trong quá trình vận hành, mối nối cần được kiểm tra nhằm bảo đảm ống không bị tuột và không xuất hiện rò rỉ tại vị trí kết nối.

Ứng dụng của Đuôi Chuột Inox DN15

Sử dụng trong hệ thống khí nén

Sản phẩm được sử dụng để kết nối ống khí mềm với van, bộ lọc, bộ điều áp, thiết bị điều khiển và các phụ kiện khí nén có đầu ren trong 1/2 inch.

Khi dùng cho khí nén, cần lựa chọn loại ống có khả năng chịu áp phù hợp và cố định ống bằng đai siết chắc chắn.

Kết nối đường ống cấp nước

Đuôi chuột inox DN15 có thể được sử dụng trong các hệ thống cấp nước kỹ thuật, thiết bị lọc nước, đường ống phụ trợ và các cụm dẫn nước có kích thước nhỏ.

Ứng dụng trong máy móc công nghiệp

Trong các cụm máy, sản phẩm giúp kết nối ống mềm với bộ phận có ren trong. Thiết kế này hỗ trợ quá trình lắp ráp, tháo lắp và bảo trì thiết bị.

Hệ thống dẫn chất lỏng

Đầu nối có thể được sử dụng cho các chất lỏng tương thích với inox 304 và vật liệu ống. Đối với môi trường hóa chất, cần kiểm tra khả năng chịu ăn mòn của cả đầu nối và đường ống.

Đường ống thiết bị và hệ thống phụ trợ

Sản phẩm phù hợp với các đường ống dẫn khí, nước hoặc chất lỏng kỹ thuật trong thiết bị đo, hệ thống lọc, cụm bơm và các bộ phận phụ trợ.

Hướng dẫn lắp đặt Đuôi Chuột Inox DN15

Bước 1: Xác định kích thước cần sử dụng

Kiểm tra đầu ren trong của thiết bị có tương thích với ren ngoài 1/2 inch hay không. Đồng thời, đo đường kính trong của ống để chọn model DN15x6, DN15x8, DN15x10, DN15x12, DN15x14, DN15x16, DN15x18 hoặc DN15x20.

Bước 2: Kiểm tra đầu nối và đường ống

Kiểm tra bề mặt ren, phần đuôi chuột và ống mềm. Không sử dụng sản phẩm có ren bị móp, nứt hoặc biến dạng. Đầu ống cần sạch, không có bụi bẩn hoặc dị vật.

Bước 3: Lắp đầu ren

Đưa đầu ren ngoài 1/2 inch vào đầu ren trong theo đúng chiều. Vặn bằng tay để bảo đảm hai phần ren ăn khớp, sau đó dùng dụng cụ siết phù hợp.

Không nên siết quá mạnh vì có thể làm hỏng ren hoặc gây biến dạng phụ kiện.

Bước 4: Đưa ống mềm vào đầu nối

Đẩy ống mềm vào phần đuôi chuột đến độ sâu phù hợp. Đối với đầu gờ, cần bảo đảm ống bao phủ chắc chắn phần đầu nối trước khi tiến hành cố định.

Bước 5: Siết cổ dê hoặc đai kẹp

Đặt đai siết ở vị trí thích hợp trên phần ống bao phủ đầu nối. Siết vừa đủ để giữ ống chắc chắn, tránh làm rách hoặc biến dạng thành ống.

Bước 6: Kiểm tra mối nối

Cấp môi chất ở áp suất thấp và quan sát vị trí ren, đầu ống cùng đai siết. Nếu không có dấu hiệu rò rỉ hoặc tuột ống, có thể đưa hệ thống vào vận hành theo điều kiện cho phép.

Lưu ý khi sử dụng Đuôi Chuột Inox DN15

• Chọn đúng kích thước đầu nối theo đường kính trong của ống mềm.
• Kiểm tra ren trong của thiết bị trước khi lắp đặt.
• Không cố vặn đầu ren khi phát hiện hiện tượng lệch ren hoặc kẹt ren.
• Sử dụng vật liệu làm kín ren thích hợp với môi chất vận hành.
• Không dùng lực siết quá lớn lên thân inox hoặc phần ren.
• Cố định ống bằng đai siết có kích thước phù hợp.
• Không sử dụng ống mềm đã bị nứt, chai cứng hoặc biến dạng.
• Kiểm tra độ kín trước khi cấp áp suất làm việc chính thức.
• Không vận hành vượt quá giới hạn chịu áp của ống và phụ kiện.
• Đối với môi trường nhiệt độ cao, cần kiểm tra khả năng chịu nhiệt của ống mềm.
• Với môi chất hóa chất, cần xác định tính tương thích của inox 304 trước khi sử dụng.
• Thực hiện kiểm tra định kỳ tại vị trí nối, đặc biệt trong hệ thống có rung động.

Cách lựa chọn Đuôi Chuột Inox DN15 phù hợp

Chọn theo đường kính ống

Đường kính đầu đuôi chuột cần phù hợp với đường kính trong của ống mềm. Không nên chọn đầu nối quá lớn vì có thể làm giãn hoặc rách ống. Nếu đầu nối quá nhỏ, mối liên kết có thể không đủ chắc chắn và dễ phát sinh rò rỉ.

Chọn theo kiểu đầu trơn hoặc đầu gờ

Đầu trơn phù hợp với phương pháp cố định bằng cổ dê hoặc đai siết thông thường. Đầu gờ có khả năng tăng độ bám giữ ống và thường được cân nhắc cho hệ thống có rung động hoặc yêu cầu giữ ống ổn định.

Chọn theo môi chất sử dụng

Cần xác định sản phẩm được dùng cho nước, khí nén hay chất lỏng kỹ thuật khác. Vật liệu inox 304 phải tương thích với môi chất, đồng thời ống mềm cũng cần đáp ứng yêu cầu về áp suất và nhiệt độ.

Chọn theo áp suất làm việc

Không chỉ kiểm tra thông số của đuôi chuột, người dùng cần xem xét giới hạn chịu áp của ống mềm, đai siết và thiết bị kết nối. Bộ phận có giới hạn chịu áp thấp nhất sẽ ảnh hưởng đến mức vận hành an toàn của hệ thống.

Chọn theo vị trí lắp đặt

Nếu lắp đặt trong không gian hẹp, cần kiểm tra chiều dài đầu nối và khoảng trống để sử dụng dụng cụ. Lựa chọn kích thước phù hợp giúp thao tác lắp đặt, kiểm tra và bảo trì dễ dàng hơn.

Câu hỏi thường gặp về Đuôi Chuột Inox DN15

Đuôi Chuột Inox DN15 sử dụng ren kích thước bao nhiêu?

Sản phẩm sử dụng ren ngoài 1/2 inch, có đường kính ngoài phần ren khoảng 21 mm. Khi lắp đặt, cần sử dụng thiết bị có đầu ren trong tương thích.

Model DN15x20 phù hợp với loại ống nào?

Đuôi Chuột Inox DN15x20 có phần đầu nối đường kính khoảng Ø20 mm. Model này cần được sử dụng với loại ống có đường kính trong phù hợp, bảo đảm ống có thể đưa vào đầu nối và được cố định bằng đai siết.

Có thể sử dụng đuôi chuột DN15 cho hệ thống khí nén không?

Có thể sử dụng khi đầu nối, ống mềm và đai siết đáp ứng yêu cầu về áp suất. Cần kiểm tra độ kín của mối nối trước khi đưa hệ thống khí nén vào vận hành.

Nên chọn đầu trơn hay đầu gờ?

Việc lựa chọn phụ thuộc vào phương pháp cố định ống và điều kiện làm việc. Đầu trơn thường thuận tiện cho việc lắp tháo, trong khi đầu gờ hỗ trợ tăng khả năng giữ ống khi kết hợp với đai siết phù hợp.

Nhiệt độ làm việc của sản phẩm là bao nhiêu?

Nhiệt độ làm việc tham khảo của sản phẩm là 120°C. Tuy nhiên, nhiệt độ sử dụng thực tế còn phụ thuộc vào loại ống mềm, môi chất, vật liệu làm kín và các bộ phận liên quan trong hệ thống.

Làm thế nào để hạn chế rò rỉ tại vị trí kết nối?

Cần chọn đúng kích thước đầu nối, lắp ren đúng chiều, sử dụng vật liệu làm kín phù hợp và cố định ống bằng đai siết đúng cách. Sau khi lắp đặt, nên kiểm tra mối nối ở áp suất thấp trước khi vận hành chính thức.
