Đuôi Chuột Inox DN32

Đuôi Chuột Inox DN32 là gì?

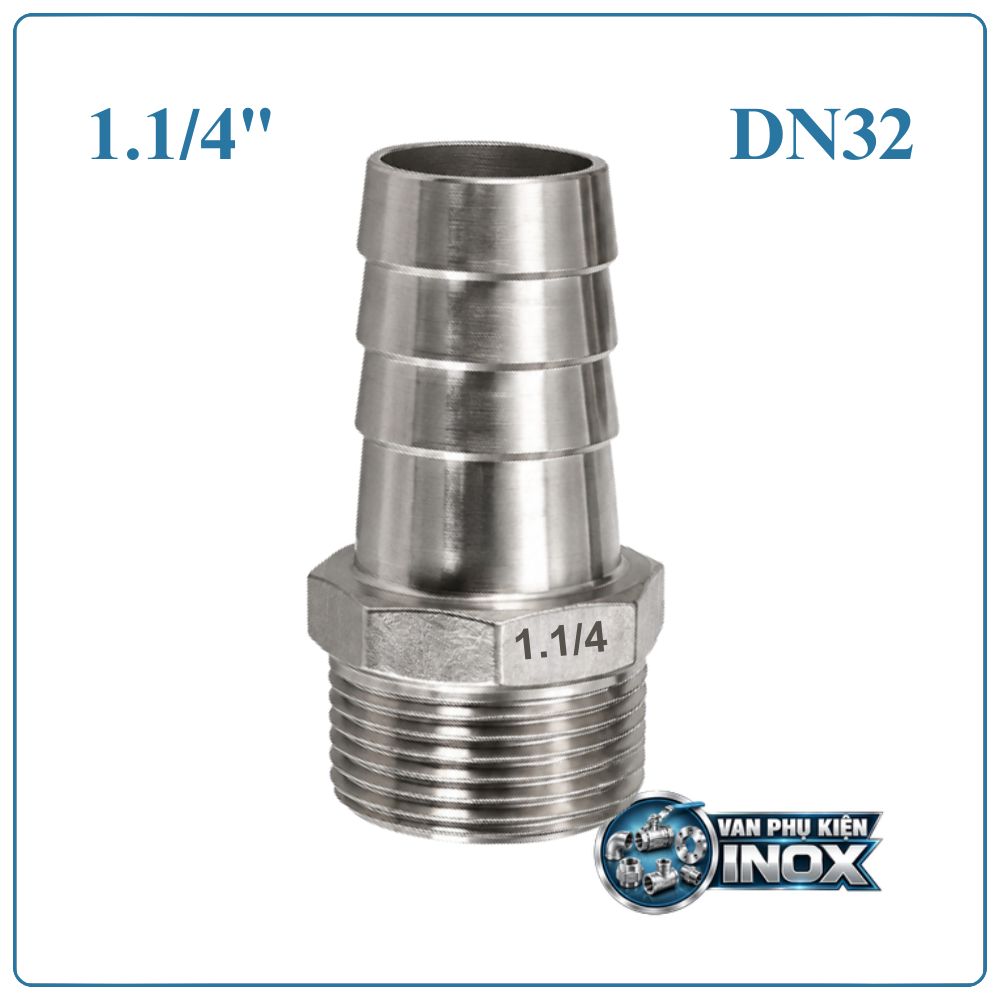

Đuôi Chuột Inox DN32 (1 1/4 inch, phi 42 mm) là phụ kiện đường ống được sử dụng để kết nối đường ống ren với ống mềm hoặc dây dẫn có kích thước tương thích. Sản phẩm có một đầu ren ngoài 1 1/4 inch, tương đương đường kính ngoài phần ren khoảng Ø42 mm, kết hợp với đầu đuôi chuột để lắp ống mềm.

Phụ kiện thường được ứng dụng trong hệ thống cấp nước, dẫn khí, thiết bị công nghiệp và các tuyến ống cần kết nối linh hoạt.

Phân loại Đuôi Chuột Inox DN32

Đối với Đuôi Chuột Inox DN32, việc phân loại thường căn cứ vào hình dạng đầu giữ ống và quy cách đường kính đầu nối. Việc lựa chọn đúng kiểu phụ kiện giúp quá trình lắp đặt phù hợp với đặc điểm của từng hệ thống.

Đuôi Chuột Inox DN32 đầu nối dạng trơn

• Đầu chuột có bề mặt trơn, sử dụng để đưa ống mềm vào vị trí kết nối.
• Có thể kết hợp với đai siết hoặc phương pháp cố định thích hợp.
• Phù hợp với các đường ống mềm có kích thước ổn định.
• Thường được sử dụng tại các vị trí cần tháo lắp và thay thế thuận tiện.

Đuôi Chuột Inox DN32 đầu nối có gờ

• Đầu gắn ống được bổ sung các gờ giúp tăng độ bám.
• Hỗ trợ giữ ống khi hệ thống phát sinh rung động hoặc dao động áp suất.
• Thích hợp với các mối nối cần tăng khả năng chống tuột ống.
• Nên sử dụng đai siết đúng kích thước để hoàn thiện mối nối.

Phân loại theo đường kính đầu gắn ống

Các quy cách đầu chuột thường được lựa chọn theo loại ống mềm cần kết nối:

• DN32 × 20: Dành cho ống mềm có đường kính tương ứng Ø20 mm.
• DN32 × 26: Phù hợp với loại ống có đường kính khoảng Ø26 mm.
• DN32 × 32: Dùng cho ống mềm kích thước Ø32 mm.
• DN32 × 38: Thích hợp với đường ống mềm có đầu nối Ø38 mm.

Đặc điểm của Đuôi Chuột Inox DN32

So với các kích thước nhỏ hơn, Đuôi Chuột Inox DN32 có phần ren và đầu nối lớn hơn, phù hợp với các tuyến ống có lưu lượng dẫn truyền cao hơn hoặc cần sử dụng ống mềm đường kính lớn.

Các đặc điểm chính của sản phẩm gồm:

• Đầu ren ngoài 1 1/4 inch dùng để kết nối với phụ kiện ren trong.
• Đầu chuột được gia công theo nhiều đường kính để phù hợp với từng loại ống mềm.
• Có thể sử dụng với ống cao su, ống nhựa mềm hoặc dây dẫn tương thích.
• Thiết kế thuận tiện cho việc tháo lắp trong quá trình kiểm tra hệ thống.
• Bề mặt inox dễ vệ sinh và có khả năng chống gỉ trong điều kiện sử dụng phù hợp.
• Có thể kết hợp với đai siết để tăng độ chắc chắn cho vị trí nối ống.

Thông số kỹ thuật Đuôi Chuột Inox DN32

Thông số	Chi tiết
Tên sản phẩm	Đuôi Chuột Inox DN32
Kích thước danh nghĩa	DN32
Kích thước ren	1 1/4 inch
Đường kính ngoài ren	Khoảng 42 mm
Kiểu kết nối	Ren ngoài – đầu chuột
Quy cách đầu nối	DN32 × 20, DN32 × 26, DN32 × 32, DN32 × 38
Vật liệu chế tạo	Inox
Kiểu đầu gắn ống	Đầu trơn hoặc đầu có gờ
Áp suất làm việc tham khảo	10 bar
Nhiệt độ làm việc tham khảo	120°C
Môi trường sử dụng	Nước, khí và chất lỏng tương thích
Phương pháp lắp	Kết nối ren và cố định ống mềm

Chú ý: Các mức áp suất và nhiệt độ trên mang tính tham khảo. Khả năng làm việc thực tế còn phụ thuộc vào cấp inox, thiết kế đầu nối, loại ống mềm và điều kiện vận hành của toàn bộ hệ thống.

Cấu tạo Đuôi Chuột Inox DN32

Đuôi Chuột Inox DN32 thường được cấu thành từ những phần chính sau:

Phần ren ngoài

• Có kích thước 1 1/4 inch.
• Dùng để lắp vào đầu ren trong của van, co, tê, cút hoặc thiết bị đường ống.
• Tạo liên kết tháo rời, thuận tiện khi cần sửa chữa.

Thân phụ kiện

• Đóng vai trò dẫn lưu chất từ phần ren đến đầu gắn ống.
• Có kết cấu liền mạch hoặc gia công theo thiết kế của từng mẫu.
• Bề mặt được hoàn thiện để hỗ trợ quá trình lắp đặt và vệ sinh.

Đầu đuôi chuột

• Là vị trí tiếp nhận ống mềm.
• Có thể sử dụng dạng trơn hoặc dạng có gờ.
• Được lựa chọn theo đường kính ống và phương pháp siết giữ.
• Có thể kết hợp đai siết inox hoặc bộ phận cố định tương ứng.

Nguyên lý làm việc

Nguyên lý hoạt động của Đuôi Chuột Inox DN32 dựa trên việc kết hợp hai phương pháp liên kết: nối ren và lắp ống mềm.

• Đầu ren ngoài được lắp vào đầu ren trong của thiết bị hoặc phụ kiện.
• Vật liệu làm kín được sử dụng tại phần ren nếu yêu cầu của hệ thống cần chống rò rỉ.
• Ống mềm được đưa vào đầu chuột đến vị trí lắp đặt phù hợp.
• Đai siết giữ chặt thành ống bên ngoài đầu nối.
• Khi hệ thống vận hành, lưu chất đi qua khoang bên trong đuôi chuột để tiếp tục lưu thông.
• Mối nối cần được kiểm tra trước khi đưa vào vận hành chính thức.

Ứng dụng của Đuôi Chuột Inox DN32

Phụ kiện có thể được sử dụng tại các vị trí cần kết nối ống ren với đường ống mềm hoặc dây dẫn.

Một số ứng dụng phổ biến:

• Đường ống cấp nước trong nhà xưởng và công trình.
• Hệ thống dẫn nước kỹ thuật.
• Kết nối dây dẫn khí hoặc đường khí áp suất phù hợp.
• Hệ thống bơm, thiết bị lọc và bộ phận phụ trợ.
• Đường ống tưới tiêu có sử dụng ống mềm.
• Kết nối các thiết bị cần tháo rời để vệ sinh.
• Hệ thống dẫn chất lỏng không gây ảnh hưởng đến vật liệu inox.

Hướng dẫn lắp đặt Đuôi Chuột Inox DN32

Bước 1: Xác định vị trí kết nối

• Kiểm tra đầu ren trong của thiết bị hoặc phụ kiện.
• Đảm bảo kích thước ren tương ứng với ren ngoài 1 1/4 inch.
• Đo đường kính ống mềm trước khi chọn đầu chuột.

Bước 2: Làm sạch các bề mặt

• Loại bỏ bụi bẩn và tạp chất trên phần ren.
• Kiểm tra ren có bị móp, lệch hoặc hư hỏng hay không.
• Chuẩn bị vật liệu làm kín phù hợp với môi trường sử dụng.

Bước 3: Lắp đầu ren

• Đưa đầu ren vào đúng tâm của ren trong.
• Vặn bằng tay trong giai đoạn đầu để tránh tình trạng chéo ren.
• Dùng dụng cụ siết vừa đủ, không tạo lực quá lớn lên phụ kiện.

Bước 4: Gắn ống mềm

• Đưa ống vào đầu chuột đúng chiều sâu.
• Đảm bảo ống không bị gập hoặc lệch tại vị trí nối.
• Sử dụng đai siết để cố định nếu điều kiện làm việc yêu cầu.

Bước 5: Kiểm tra độ kín

• Kiểm tra lại phần ren và vị trí tiếp xúc giữa ống với đầu chuột.
• Cấp lưu chất thử ở mức áp suất phù hợp.
• Quan sát hiện tượng rò rỉ, tuột ống hoặc rung lắc bất thường trước khi vận hành.

Lưu ý khi sử dụng

• Chọn đúng kích thước đầu chuột theo đường kính thực tế của ống mềm.
• Không sử dụng sản phẩm vượt quá giới hạn áp suất và nhiệt độ cho phép.
• Tránh dùng lực siết quá mạnh lên phần ren inox.
• Không sử dụng ống đã bị chai cứng, nứt hoặc biến dạng tại vị trí kết nối.
• Kiểm tra đai siết sau thời gian vận hành hoặc khi hệ thống có rung động.
• Đối với môi trường hóa chất, cần xác nhận khả năng tương thích của inox và ống mềm.
• Khi phát hiện rò rỉ, nên dừng hệ thống và kiểm tra lại toàn bộ mối nối.
• Không treo tải trọng lớn lên đuôi chuột nếu phụ kiện không được thiết kế cho mục đích này.

Cách chọn Đuôi Chuột Inox DN32 phù hợp

Để lựa chọn đúng sản phẩm, cần xem xét đồng thời kích thước đường ống và điều kiện làm việc.

• Xác định kích thước ren: Chọn loại ren ngoài 1 1/4 inch để lắp với đầu ren trong tương thích.
• Đo đường kính ống mềm: Lựa chọn đầu chuột Ø20, Ø26, Ø32 hoặc Ø38 mm theo kích thước thực tế.
• Chọn dạng đầu nối: Đầu có gờ phù hợp với phương án cố định bằng đai siết; đầu trơn cần lựa chọn phương pháp giữ ống phù hợp.
• Kiểm tra môi chất: Đảm bảo vật liệu inox có thể sử dụng với nước, khí hoặc chất lỏng trong hệ thống.
• Xác định áp suất: Đối chiếu áp suất vận hành với khả năng chịu áp của phụ kiện và ống mềm.
• Xem xét nhiệt độ: Chọn sản phẩm tương thích với nhiệt độ làm việc liên tục và nhiệt độ phát sinh trong hệ thống.
• Kiểm tra không gian lắp đặt: Đảm bảo có đủ khoảng trống để vặn ren, siết đai và tháo phụ kiện khi bảo trì.

Câu hỏi thường gặp về Đuôi Chuột Inox DN32

Đuôi Chuột Inox DN32 dùng ren bao nhiêu?

Sản phẩm sử dụng đầu ren ngoài kích thước 1 1/4 inch, đường kính ngoài phần ren khoảng 42 mm.

Đuôi Chuột Inox DN32 có thể nối với những loại ống nào?

Có thể kết nối với các loại ống mềm có đường kính phù hợp như ống cao su, ống nhựa mềm hoặc dây dẫn chuyên dụng. Cần kiểm tra kích thước và khả năng chịu áp của ống trước khi lắp.

Đầu chuột DN32 có những kích thước nào?

Một số quy cách thường gặp gồm:

• DN32 × 20.
• DN32 × 26.
• DN32 × 32.
• DN32 × 38.

Có nên dùng đai siết khi lắp đặt không?

Nên sử dụng đai siết phù hợp, đặc biệt với hệ thống có rung động, áp suất hoặc lưu lượng thay đổi. Đai siết cần được lựa chọn theo đường kính ngoài của ống.

Sản phẩm có thể tháo ra để vệ sinh không?

Có. Phần ren cho phép tháo phụ kiện khỏi hệ thống khi cần kiểm tra, làm sạch hoặc thay thế. Trước khi tháo, cần ngắt lưu chất và xả áp trong đường ống.
