Đuôi Chuột Inox DN20

Đuôi Chuột Inox DN20 là gì?

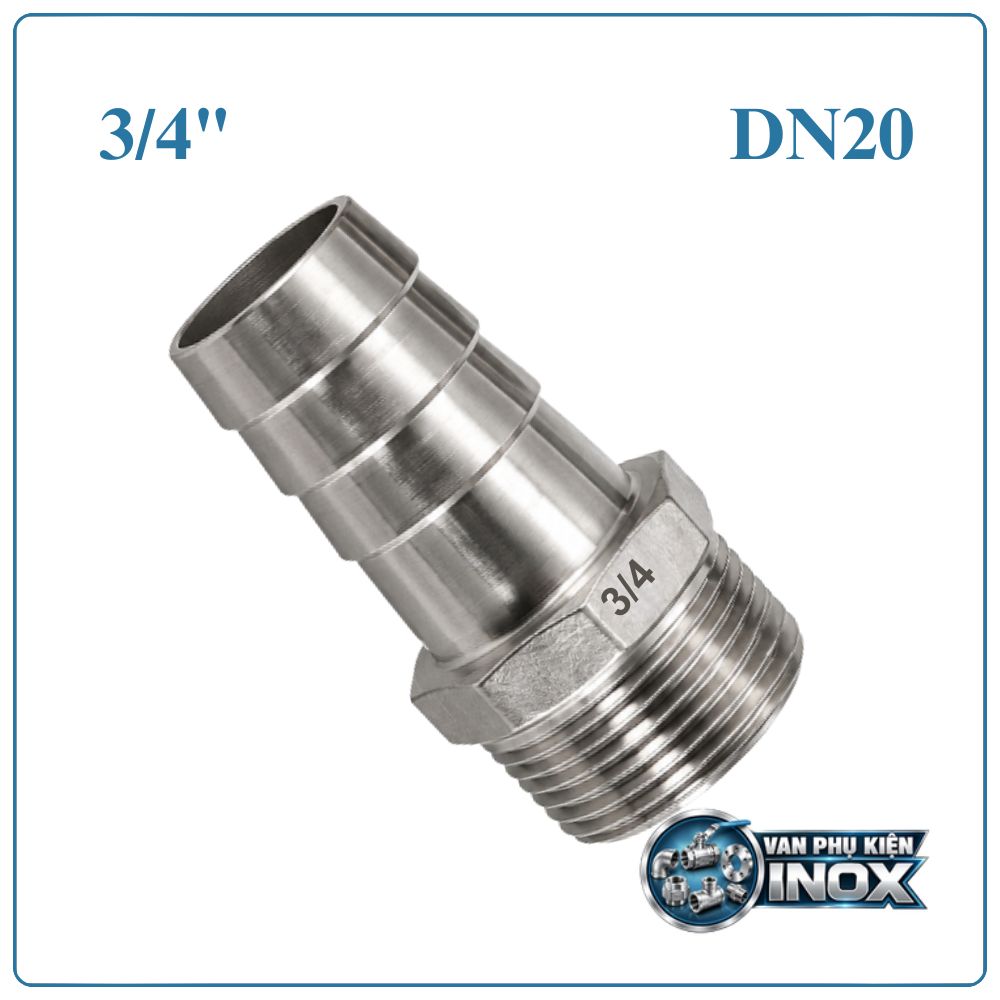

Đuôi Chuột Inox DN20 là phụ kiện dùng để liên kết đường ống ren với ống mềm trong các hệ thống dẫn nước, khí nén, chất lỏng kỹ thuật và thiết bị công nghiệp. Sản phẩm được gia công từ inox 304, gồm một đầu ren ngoài và một đầu đuôi chuột để đưa vào bên trong ống.

Đầu ren của sản phẩm có kích thước 3/4 inch, tương đương đường kính ngoài khoảng 26 mm. Phần đầu nối ống được sản xuất với nhiều kích thước khác nhau, giúp đáp ứng các yêu cầu kết nối từ ống mềm nhỏ đến ống có đường kính lớn hơn.

Đuôi Chuột Inox DN20 phù hợp với những hệ thống cần kết nối linh hoạt, dễ tháo lắp và có khả năng chống oxy hóa tốt trong môi trường sử dụng phù hợp.

Đặc điểm thiết kế của Đuôi Chuột Inox DN20

Đuôi Chuột Inox DN20 có cấu tạo chuyển tiếp giữa hai phương pháp kết nối. Một đầu được tiện ren ngoài để lắp với thiết bị có ren trong, đầu còn lại được tạo hình dạng đuôi chuột để đưa vào ống mềm.

Tùy theo thiết kế thực tế, phần đầu nối có thể là dạng trơn hoặc dạng gờ. Đầu trơn thường được kết hợp với đai siết để giữ ống, còn đầu gờ có thêm các vị trí nhô trên thân giúp tăng độ bám khi ống được lắp vào.

Thiết kế này giúp giảm nhu cầu sử dụng nhiều phụ kiện trung gian, đồng thời tạo điều kiện thuận lợi cho việc kết nối các đường ống phụ trợ trong thiết bị hoặc dây chuyền sản xuất.

Ưu điểm của Đuôi Chuột Inox DN20

• Khả năng chống ăn mòn trong môi trường phù hợp: Inox 304 có khả năng chống gỉ và chống oxy hóa tốt trong nhiều điều kiện sử dụng thông thường. Đây là lựa chọn phù hợp cho các hệ thống có độ ẩm cao hoặc thường xuyên tiếp xúc với nước.
• Kết nối ren có tính linh hoạt: Ren ngoài 3/4 inch có thể lắp với các phụ kiện hoặc thiết bị sử dụng ren trong tương ứng. Người dùng có thể tháo rời đầu nối khi cần kiểm tra, vệ sinh hoặc thay thế.
• Tạo mối nối giữa thiết bị và ống mềm: Đầu đuôi chuột cho phép đưa ống mềm vào bên trong đầu nối, sau đó cố định bằng cổ dê hoặc đai siết. Cách kết nối này phù hợp với nhiều loại đường ống mềm có kích thước tương ứng.
• Có nhiều lựa chọn đường kính: Các phiên bản đầu nối khác nhau giúp người dùng lựa chọn theo đường kính ống thực tế. Việc chọn đúng kích thước góp phần hạn chế hiện tượng lỏng ống hoặc khó đưa ống vào đầu nối.
• Kết cấu gọn gàng: Đuôi chuột inox DN20 có thiết kế tương đối đơn giản, phù hợp với các cụm thiết bị, hệ thống đường ống nhỏ và vị trí lắp đặt cần tiết kiệm không gian.
• Thuận tiện cho công tác bảo trì: Kết nối ren cho phép tháo lắp đầu nối mà không cần thay thế toàn bộ hệ thống. Đây là ưu điểm hữu ích trong các đường ống cần kiểm tra định kỳ hoặc thường xuyên sửa chữa.

Bảng kích thước Đuôi Chuột Inox DN20

Model	Kích thước ren	Đường kính đầu ống
Đuôi Chuột Inox DN20x10	3/4 inch	Ø10 mm
Đuôi Chuột Inox DN20x12	3/4 inch	Ø12 mm
Đuôi Chuột Inox DN20x14	3/4 inch	Ø14 mm
Đuôi Chuột Inox DN20x16	3/4 inch	Ø16 mm
Đuôi Chuột Inox DN20x18	3/4 inch	Ø18 mm
Đuôi Chuột Inox DN20x20	3/4 inch	Ø20 mm
Đuôi Chuột Inox DN20x25	3/4 inch	Ø25 mm

Các model trên có cùng kích thước ren ngoài 3/4 inch. Sự khác biệt nằm ở đường kính phần đầu nối, vì vậy cần lựa chọn theo kích thước ống mềm đang sử dụng.

Thông số kỹ thuật Đuôi Chuột Inox DN20

Thông số	Chi tiết
Tên sản phẩm	Đuôi Chuột Inox DN20
Vật liệu chế tạo	Inox 304
Kích thước ren	3/4 inch
Đường kính ngoài ren	Khoảng 26 mm
Kiểu ren	Ren ngoài
Dạng đầu nối	Đầu trơn hoặc đầu gờ
Kích thước đầu ống	Ø6, Ø8, Ø10, Ø12, Ø14, Ø16, Ø18, Ø20 mm
Áp suất làm việc tham khảo	10 bar
Nhiệt độ làm việc tham khảo	120°C
Kiểu kết nối ống	Cắm ống và cố định bằng đai siết
Môi trường sử dụng	Nước, khí nén và chất lỏng kỹ thuật tương thích

Các thông số áp suất và nhiệt độ cần được xem xét cùng với khả năng chịu tải của ống mềm, đai siết và thiết bị kết nối. Giới hạn vận hành thực tế không chỉ phụ thuộc vào vật liệu của đầu nối.

Cấu tạo sản phẩm

• Phần ren ngoài 3/4 inch: Đầu ren ngoài được sử dụng để liên kết với các thiết bị hoặc phụ kiện có ren trong tương ứng. Phần ren cần được gia công chính xác để hạn chế tình trạng lệch ren, kẹt ren hoặc khó tháo lắp.
• Thân nối inox 304: Thân nối là bộ phận trung gian liên kết giữa đầu ren và đầu cắm ống. Inox 304 giúp sản phẩm có độ bền cơ học tốt và khả năng chống oxy hóa trong điều kiện sử dụng phù hợp.
• Đầu cắm ống: Phần đầu cắm được thiết kế với nhiều đường kính, từ Ø6 mm đến Ø20 mm. Bộ phận này được đưa vào trong ống mềm để tạo sự liên kết giữa ống và phụ kiện.
• Vị trí giữ ống: Với phiên bản đầu gờ, phần gờ nổi giúp tăng khả năng bám giữ ống. Khi sử dụng loại đầu trơn hoặc đầu gờ, người dùng vẫn nên kết hợp phương pháp kẹp giữ phù hợp để hạn chế tuột ống.

Nguyên lý làm việc

Đuôi Chuột Inox DN20 tạo thành mối nối thông qua hai cơ chế chính: liên kết ren với thiết bị và giữ ống mềm trên đầu đuôi chuột.

Khi lắp đặt, đầu ren ngoài 3/4 inch được đưa vào đầu ren trong của van, thiết bị hoặc phụ kiện đường ống. Sau khi siết đúng kỹ thuật, đầu nối được cố định tại vị trí lắp đặt.

Phần ống mềm được đưa vào đầu đuôi chuột. Đai siết hoặc cổ dê tạo lực ép bên ngoài ống, giúp tăng độ chắc chắn của mối nối. Nếu sử dụng đầu gờ, các gờ nổi sẽ hỗ trợ giữ ống trong quá trình vận hành.

Khả năng làm kín của hệ thống còn phụ thuộc vào độ tương thích giữa ống, đầu nối, phương pháp siết và điều kiện áp suất thực tế.

Ứng dụng của Đuôi Chuột Inox DN20

• Hệ thống khí nén: Đuôi chuột inox DN20 có thể được dùng để kết nối ống khí mềm với các thiết bị như bộ lọc khí, van điều khiển, bộ điều áp và cụm phân phối khí có đầu ren trong 3/4 inch.
• Đường ống cấp nước: Sản phẩm phù hợp với các hệ thống cấp nước kỹ thuật, đường ống phụ trợ, thiết bị lọc và cụm dẫn nước có sử dụng ống mềm.
• Trong thiết bị công nghiệp: Đuôi Chuột Inox DN20 có thể được sử dụng tại các vị trí cần chuyển đổi từ kết nối ren sang ống mềm trong máy móc, thiết bị sản xuất và hệ thống phụ trợ.
• Hệ thống dẫn chất lỏng: Đầu nối được ứng dụng cho các loại chất lỏng tương thích với inox 304 và vật liệu ống. Với môi chất có tính ăn mòn, cần kiểm tra riêng khả năng tương thích của vật liệu.
• Hệ thống tưới và đường ống phụ trợ: Sản phẩm có thể được dùng tại các đường ống nhỏ, cụm chia nhánh hoặc thiết bị cần kết nối ống mềm với đầu ren cố định.

Hướng dẫn lắp đặt

Bước 1: Kiểm tra đầu ren

Xác định thiết bị cần kết nối có đầu ren trong 3/4 inch tương thích hay không. Kiểm tra tình trạng ren để tránh lắp đặt vào vị trí bị hỏng hoặc biến dạng.

Bước 2: Chọn đường kính đầu nối

Đối chiếu đường kính trong của ống mềm với kích thước đầu đuôi chuột. Lựa chọn model phù hợp nhằm bảo đảm ống có thể lắp vừa và được cố định chắc chắn.

Bước 3: Vệ sinh bề mặt

Làm sạch phần ren, đầu nối và đầu ống. Bụi bẩn hoặc dị vật có thể gây ảnh hưởng đến quá trình lắp ráp và độ ổn định của mối nối.

Bước 4: Lắp ren vào thiết bị

Đưa đầu ren ngoài vào ren trong theo đúng chiều. Vặn bằng tay trước, sau đó sử dụng dụng cụ siết để hoàn thiện mối nối. Tránh dùng lực quá lớn gây hỏng ren.

Bước 5: Gắn ống mềm

Đưa ống vào phần đuôi chuột đến vị trí thích hợp. Đối với đầu gờ, cần bảo đảm ống bao phủ đủ phần đầu nối để tăng khả năng giữ ống.

Bước 6: Cố định bằng đai siết

Đặt cổ dê hoặc đai siết ở vị trí phù hợp. Siết vừa đủ để giữ ống nhưng không làm biến dạng hoặc cắt vào thành ống.

Bước 7: Kiểm tra trước khi vận hành

Cấp môi chất ở mức áp suất thấp, quan sát mối nối và kiểm tra dấu hiệu rò rỉ. Chỉ đưa hệ thống vào hoạt động sau khi mối nối đạt yêu cầu.

Lưu ý trong quá trình sử dụng

• Kiểm tra chính xác kích thước ren 3/4 inch trước khi lắp.
• Không cố ép ống có đường kính không tương thích vào đầu nối.
• Sử dụng cổ dê hoặc đai siết phù hợp với kích thước ống.
• Không siết ren quá mạnh để tránh làm hỏng phần ren.
• Chọn vật liệu làm kín ren tương thích với môi chất.
• Không thao tác tháo lắp khi đường ống còn áp suất.
• Kiểm tra ống mềm trước khi sử dụng để phát hiện nứt, chai cứng hoặc phồng rộp.
• Không vận hành vượt quá giới hạn chịu áp của bộ phận có khả năng chịu áp thấp nhất.
• Đối với môi trường nhiệt độ cao, cần xác định giới hạn chịu nhiệt của ống mềm.
• Kiểm tra định kỳ tình trạng đai siết và vị trí tiếp xúc giữa ống với đầu nối.
• Với môi trường hóa chất, cần đánh giá khả năng chống ăn mòn của inox 304.
• Khi phát hiện rò rỉ, cần dừng hệ thống và xử lý nguyên nhân trước khi vận hành tiếp.

Hướng dẫn chọn Đuôi Chuột Inox DN20

Xác định đường kính ống mềm

Đường kính đầu nối phải phù hợp với đường kính trong của ống. Đây là yếu tố quan trọng để bảo đảm khả năng lắp ráp và hạn chế hiện tượng rò rỉ hoặc tuột ống.

Kiểm tra kích thước ren

Đuôi Chuột Inox DN20 sử dụng ren ngoài 3/4 inch. Thiết bị kết nối cần có ren trong tương ứng, tránh nhầm lẫn với những kích thước ren gần giống.

Xem xét điều kiện làm việc

Cần xác định môi trường sử dụng, áp suất, nhiệt độ và loại môi chất trước khi lựa chọn. Với hệ thống có điều kiện vận hành đặc biệt, nên kiểm tra thông số của toàn bộ cụm kết nối.

Lựa chọn kiểu đầu nối

Đầu trơn phù hợp với phương pháp giữ ống bằng đai siết. Đầu gờ hỗ trợ tăng khả năng bám giữ, đặc biệt khi cần cố định ống chắc chắn hơn.

Kiểm tra không gian lắp đặt

Trước khi mua, nên kiểm tra vị trí lắp đặt, chiều dài đầu nối và khoảng trống thao tác. Điều này giúp hạn chế tình trạng không đủ không gian để vặn ren hoặc siết đai.

Câu hỏi thường gặp về Đuôi Chuột Inox DN20

Ren ngoài của Đuôi Chuột Inox DN20 có kích thước bao nhiêu?

Sản phẩm sử dụng ren ngoài 3/4 inch, đường kính ngoài phần ren khoảng 26 mm. Cần kết nối với thiết bị có ren trong tương ứng.

Đuôi Chuột Inox DN20x12 dùng cho ống nào?

Model DN20x12 có phần đầu nối đường kính khoảng Ø12 mm. Sản phẩm cần được kết hợp với ống mềm có đường kính trong phù hợp để bảo đảm khả năng lắp đặt và giữ ống.

Đầu gờ có cần sử dụng thêm cổ dê không?

Nên sử dụng cổ dê hoặc đai siết phù hợp ngay cả khi đầu nối có gờ. Đai siết giúp tăng lực giữ và hạn chế khả năng ống bị tuột trong quá trình vận hành.

Đuôi chuột inox DN20 có dùng được cho nước nóng không?

Thông số nhiệt độ làm việc tham khảo là 120°C. Tuy nhiên, cần kiểm tra thêm khả năng chịu nhiệt của ống mềm, vật liệu làm kín và các phụ kiện kết nối trước khi sử dụng với nước nóng.

Có thể dùng sản phẩm cho môi trường hóa chất không?

Khả năng sử dụng phụ thuộc vào loại hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc. Inox 304 không phù hợp với mọi loại hóa chất, vì vậy cần kiểm tra tính tương thích vật liệu trước khi lắp đặt.
