Đuôi Chuột Inox DN10

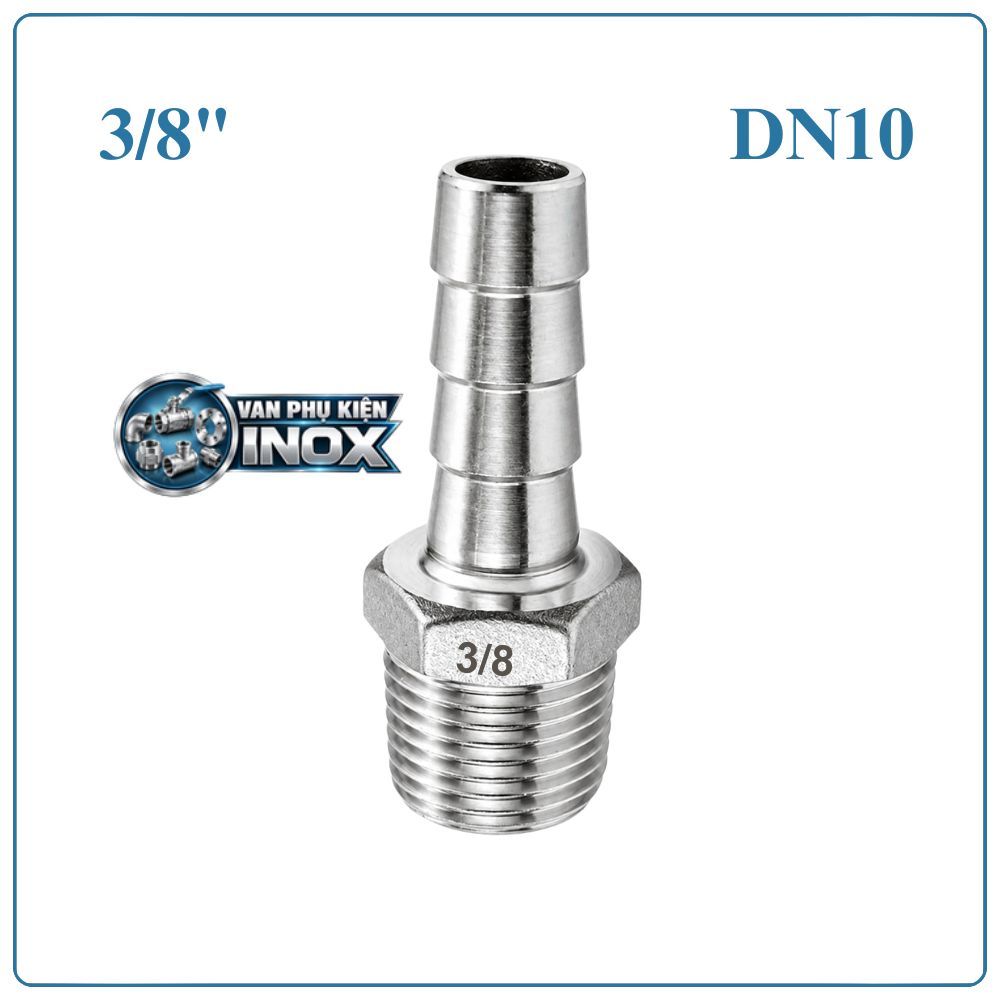

Đuôi Chuột Inox DN10 là gì?

Đuôi Chuột Inox DN10 là phụ kiện kết nối đường ống được gia công từ inox 304, thiết kế một đầu ren ngoài và một đầu dạng đuôi chuột để lắp vào ống mềm, ống khí hoặc ống dẫn chất lỏng có đường kính phù hợp. Sản phẩm thường được sử dụng trong hệ thống đường ống dân dụng, công nghiệp, khí nén, cấp nước và các thiết bị cần kết nối nhanh giữa đường ống ren với ống mềm.

Đuôi chuột inox DN10 sử dụng kích thước ren 3/8 inch, đường kính ngoài phần ren khoảng 17 mm. Tùy theo đường kính đầu ống, sản phẩm có các phiên bản DN10x6, DN10x8, DN10x10, DN10x12 và DN10x14.

Đuôi chuột DN10 có kết cấu nhỏ gọn, thuận tiện lắp đặt trong những vị trí hạn chế không gian. Phần ren ngoài được sử dụng để kết nối với đầu ren trong, trong khi phần đuôi chuột giúp giữ ống mềm chắc chắn hơn khi kết hợp với đai siết.

Phân loại Đuôi Chuột Inox DN10

Đuôi Chuột Inox DN10 thường được sử dụng với hai dạng đầu nối chính là đầu trơn và đầu gờ. Mỗi kiểu thiết kế phù hợp với từng điều kiện lắp đặt và yêu cầu giữ ống khác nhau.

Đuôi Chuột Inox DN10 đầu trơn

Đầu trơn có bề mặt tương đối thẳng, không có các gờ nổi rõ rệt trên thân đuôi nối. Kiểu đầu này thường được sử dụng khi kết nối với ống mềm bằng đai siết, kẹp ống hoặc cơ cấu cố định bên ngoài.

Ưu điểm của đầu trơn là dễ đưa ống vào, thuận tiện tháo lắp và phù hợp với các hệ thống có yêu cầu vệ sinh, bảo trì thường xuyên.

Đuôi Chuột Inox DN10 đầu gờ

Đầu gờ được thiết kế thêm các gờ giữ trên phần đuôi nối. Khi ống mềm được lắp vào, phần gờ giúp tăng khả năng bám giữ, hạn chế tình trạng ống bị tuột khi hệ thống phát sinh áp lực hoặc rung động.

Kiểu đầu gờ thường phù hợp với các đường ống mềm cần độ ổn định cao hơn. Khi sử dụng, nên kết hợp thêm cổ dê hoặc đai siết có kích thước phù hợp để tăng độ chắc chắn tại vị trí kết nối.

Ưu điểm của Đuôi Chuột Inox DN10

Chất liệu inox 304 bền chắc

Inox 304 có khả năng chống oxy hóa và chống ăn mòn tốt trong nhiều môi trường sử dụng thông thường. Vật liệu này phù hợp với hệ thống cấp nước, khí nén, đường ống kỹ thuật và một số môi trường có độ ẩm cao.

Kết nối ren ngoài tiện lợi

Phần ren ngoài 3/8 inch cho phép kết nối với các thiết bị hoặc phụ kiện có ren trong tương ứng. Người dùng có thể tháo lắp khi cần bảo trì, thay thế hoặc điều chỉnh hệ thống.

Hỗ trợ kết nối với ống mềm

Phần đuôi chuột được thiết kế để đưa vào bên trong ống mềm. Khi kết hợp với đai siết, đầu nối giúp cố định ống và hạn chế rò rỉ tại vị trí kết nối nếu lựa chọn đúng kích thước.

Nhiều lựa chọn đường kính đầu ống

Sản phẩm có các kích thước đầu nối từ Ø6 mm đến Ø14 mm. Nhờ đó, người dùng có thể lựa chọn phiên bản phù hợp với đường kính trong của ống đang sử dụng.

Kích thước nhỏ gọn

Đuôi chuột inox DN10 có thiết kế gọn, phù hợp với hệ thống đường ống nhỏ, thiết bị máy móc, tủ kỹ thuật và các vị trí cần tiết kiệm không gian lắp đặt.

Dễ kiểm tra và bảo dưỡng

Kết cấu ren ngoài giúp việc tháo rời đầu nối tương đối thuận tiện. Trong quá trình bảo trì, người dùng có thể kiểm tra ren, đai siết và tình trạng ống mà không cần thay thế toàn bộ đường ống.

Bảng kích thước Đuôi Chuột Inox DN10

Model	Kích thước ren	Đường kính đầu ống
Đuôi Chuột Inox DN10x6	3/8 inch	Ø6 mm
Đuôi Chuột Inox DN10x8	3/8 inch	Ø8 mm
Đuôi Chuột Inox DN10x10	3/8 inch	Ø10 mm
Đuôi Chuột Inox DN10x12	3/8 inch	Ø12 mm
Đuôi Chuột Inox DN10x14	3/8 inch	Ø14 mm

Thông số kỹ thuật Đuôi Chuột Inox DN10

Thông số	Chi tiết
Tên sản phẩm	Đuôi Chuột Inox DN10
Vật liệu	Inox 304
Kích thước ren	3/8 inch
Đường kính ngoài ren	Khoảng 17 mm
Kiểu kết nối ren	Ren ngoài
Kiểu đầu nối	Đầu trơn hoặc đầu gờ
Đường kính đầu ống	Ø6, Ø8, Ø10, Ø12, Ø14 mm
Áp suất làm việc tham khảo	10 bar
Nhiệt độ làm việc tham khảo	120°C
Môi trường sử dụng	Nước, khí nén và chất lỏng kỹ thuật phù hợp
Phương pháp cố định ống	Đai siết, cổ dê hoặc cơ cấu kẹp phù hợp

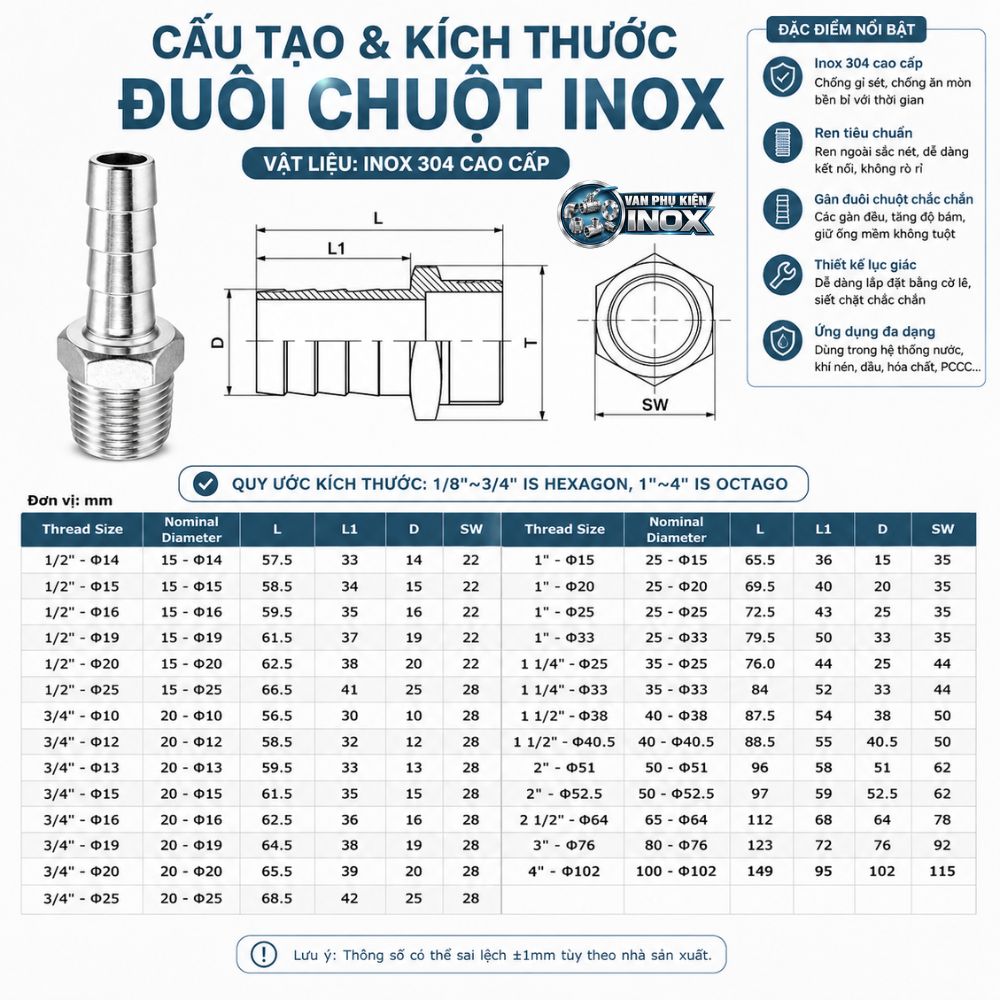

Cấu tạo Đuôi Chuột Inox DN10

Đuôi Chuột Inox DN10 có cấu tạo gồm các bộ phận chính sau:

Phần ren ngoài

Phần ren ngoài có kích thước 3/8 inch, dùng để lắp vào đầu ren trong của van, ống nối, thiết bị hoặc phụ kiện đường ống. Ren cần được gia công đồng đều để quá trình vặn lắp diễn ra thuận lợi, hạn chế hiện tượng lệch ren hoặc kẹt ren.

Thân nối inox

Thân nối là phần liên kết giữa ren ngoài và đầu đuôi chuột. Vật liệu inox 304 giúp sản phẩm có độ cứng tốt, chịu được tác động cơ học trong quá trình lắp đặt và phù hợp với nhiều môi trường làm việc.

Phần đuôi chuột

Đây là bộ phận đưa trực tiếp vào trong ống mềm. Đường kính đuôi nối có thể thay đổi theo từng model DN10x6, DN10x8, DN10x10, DN10x12 hoặc DN10x14.

Gờ giữ ống

Ở phiên bản đầu gờ, phần gờ nổi trên thân nối giúp tăng khả năng giữ ống sau khi lắp đặt. Khi kết hợp với đai siết, cấu tạo này giúp giảm nguy cơ ống bị trượt ra ngoài trong quá trình vận hành.

Nguyên lý hoạt động

Đuôi Chuột Inox DN10 hoạt động dựa trên sự kết hợp giữa liên kết ren và liên kết giữ ống.

Trước tiên, phần ren ngoài 3/8 inch được vặn vào đầu ren trong của thiết bị hoặc phụ kiện tương ứng. Khi ren được siết đúng cách, hai bộ phận tạo thành mối nối cơ học chắc chắn.

Tiếp theo, ống mềm được đưa vào phần đuôi chuột theo đúng chiều sâu cần thiết. Đai siết hoặc cổ dê được lắp bên ngoài ống để tăng lực ép lên thân đầu nối. Lực giữ này giúp hạn chế việc ống bị tuột và hỗ trợ duy trì độ kín trong quá trình sử dụng.

Đối với đầu gờ, các gờ nổi trên thân đuôi nối giúp tăng độ bám giữa đầu nối và mặt trong của ống. Tuy nhiên, hiệu quả làm kín còn phụ thuộc vào chất lượng ống, đường kính ống, lực siết và điều kiện áp suất thực tế.

Ứng dụng của Đuôi Chuột Inox DN10

Đuôi Chuột Inox DN10 được sử dụng trong nhiều hệ thống có nhu cầu chuyển đổi từ kết nối ren sang ống mềm.

Hệ thống khí nén

Sản phẩm có thể được sử dụng để kết nối ống khí với van, thiết bị điều khiển, bộ lọc, bộ điều áp và các cụm thiết bị khí nén có đầu ren phù hợp.

Hệ thống cấp nước

Đầu nối được sử dụng trong các đường ống nước kích thước nhỏ, hệ thống cấp nước kỹ thuật, thiết bị lọc và các cụm đường ống phụ trợ.

Máy móc và thiết bị công nghiệp

Trong các thiết bị công nghiệp, đuôi chuột inox DN10 hỗ trợ kết nối đường ống mềm với bộ phận có ren trong, giúp thuận tiện cho quá trình lắp ráp và bảo trì.

Hệ thống dẫn chất lỏng

Sản phẩm có thể được sử dụng cho một số loại chất lỏng tương thích với inox 304 và vật liệu ống. Trước khi lắp đặt, cần kiểm tra khả năng chịu hóa chất của toàn bộ hệ thống.

Hệ thống tưới và đường ống phụ trợ

Đuôi chuột DN10 phù hợp với các đường ống mềm có kích thước nhỏ, đặc biệt tại các vị trí cần chuyển đổi từ đầu ren sang đầu nối ống.

Hướng dẫn lắp đặt Đuôi Chuột Inox DN10

Bước 1: Kiểm tra kích thước kết nối

Xác định đầu ren của thiết bị là ren trong 3/8 inch và kiểm tra đường kính ống mềm cần kết nối. Lựa chọn model có kích thước đầu đuôi tương ứng với ống.

Bước 2: Làm sạch vị trí lắp đặt

Vệ sinh phần ren, đầu ống và khu vực kết nối. Loại bỏ bụi bẩn, mạt kim loại hoặc tạp chất có thể ảnh hưởng đến độ kín của mối nối.

Bước 3: Lắp phần ren ngoài

Đưa ren ngoài của đuôi chuột vào đầu ren trong. Vặn bằng tay trước để bảo đảm ren ăn khớp đúng chiều, sau đó sử dụng dụng cụ siết phù hợp.

Không nên dùng lực quá mạnh vì có thể làm hỏng ren hoặc biến dạng thân đầu nối.

Bước 4: Đưa ống mềm vào đầu đuôi chuột

Đẩy ống mềm vào phần đuôi nối đến vị trí đủ sâu. Đối với đầu gờ, cần bảo đảm ống bao phủ phần giữ ống theo yêu cầu lắp đặt.

Bước 5: Cố định bằng đai siết

Lắp cổ dê hoặc đai siết ở vị trí phù hợp bên ngoài ống. Siết vừa đủ để giữ ống chắc chắn, tránh siết quá mức làm rách, nứt hoặc biến dạng ống mềm.

Bước 6: Kiểm tra độ kín

Sau khi lắp đặt, tiến hành cấp môi chất ở áp suất thấp để kiểm tra. Quan sát vị trí ren và đầu ống nhằm phát hiện rò rỉ trước khi đưa hệ thống vào vận hành chính thức.

Lưu ý khi sử dụng

• Chọn đúng kích thước đầu đuôi theo đường kính ống mềm thực tế.
• Kiểm tra ren trong trước khi lắp để tránh tình trạng sai kích thước hoặc sai bước ren.
• Không dùng dụng cụ siết trực tiếp lên phần đuôi chuột nếu có nguy cơ làm biến dạng sản phẩm.
• Sử dụng vật liệu làm kín ren phù hợp với môi trường vận hành.
• Không sử dụng ống mềm đã bị chai cứng, nứt, phồng hoặc biến dạng.
• Với hệ thống khí nén, cần kiểm tra độ chắc chắn của đai siết trước khi cấp áp.
• Không vận hành vượt quá giới hạn chịu áp của ống mềm và các phụ kiện liên quan.
• Với môi trường hóa chất, cần kiểm tra tính tương thích của inox 304 với môi chất.
• Sau một thời gian sử dụng, nên kiểm tra lại vị trí nối, đai siết và tình trạng bề mặt ren.
• Không tháo lắp khi hệ thống vẫn còn áp suất hoặc nhiệt độ cao.

Cách lựa chọn Đuôi Chuột Inox DN10 phù hợp

Lựa chọn theo kích thước ống

Đây là yếu tố cần được kiểm tra đầu tiên. Đường kính đầu nối phải tương thích với đường kính trong của ống mềm. Các model DN10x6, DN10x8, DN10x10, DN10x12 và DN10x14 được lựa chọn dựa trên kích thước đầu ống tương ứng.

Lựa chọn theo kiểu đầu nối

Nếu hệ thống cần thao tác lắp tháo thường xuyên, đầu trơn có thể phù hợp với phương pháp cố định bằng đai siết. Nếu cần tăng khả năng giữ ống, người dùng có thể lựa chọn kiểu đầu gờ.

Lựa chọn theo môi trường làm việc

Đối với nước, khí nén hoặc chất lỏng kỹ thuật, cần kiểm tra đồng thời vật liệu inox, loại ống mềm, nhiệt độ và áp suất vận hành. Không nên chỉ dựa vào vật liệu đầu nối để xác định khả năng sử dụng cho toàn bộ hệ thống.

Lựa chọn theo không gian lắp đặt

Tại các vị trí hẹp, cần kiểm tra chiều dài thân nối và không gian thao tác dụng cụ. Việc lựa chọn đầu nối có kích thước phù hợp giúp quá trình lắp đặt và bảo trì thuận tiện hơn.

Câu hỏi thường gặp về Đuôi Chuột Inox DN10

Đầu đuôi chuột DN10 có thể kết nối với ống đường kính bao nhiêu?

Sản phẩm có các lựa chọn đầu nối Ø6 mm, Ø8 mm, Ø10 mm, Ø12 mm và Ø14 mm. Người dùng cần chọn kích thước phù hợp với đường kính trong và độ đàn hồi của ống mềm.

Điểm khác biệt giữa đầu trơn và đầu gờ là gì?

Đầu trơn có bề mặt đuôi nối tương đối thẳng, thường kết hợp với đai siết để cố định ống. Đầu gờ có các gờ nổi giúp tăng khả năng bám giữ ống sau khi lắp đặt.

Khi chọn model DN10x6 cần kiểm tra những gì?

Cần kiểm tra đầu ren 3/8 inch, đường kính ống cần nối và khả năng đưa ống vào phần đuôi Ø6 mm. Ngoài ra, nên xác định áp suất vận hành để lựa chọn loại ống và đai siết tương thích.

Ren 3/8 inch của sản phẩm có đường kính ngoài bao nhiêu?

Phần ren ngoài 3/8 inch của Đuôi Chuột Inox DN10 có đường kính ngoài khoảng 17 mm. Khi lắp đặt, cần kiểm tra sự tương thích giữa ren ngoài của đầu nối và ren trong của thiết bị.

Sản phẩm có phù hợp với hệ thống khí nén không?

Đuôi chuột inox DN10 có thể được sử dụng trong hệ thống khí nén khi kích thước ren, loại ống, đai siết, áp suất và nhiệt độ đều đáp ứng yêu cầu vận hành. Cần kiểm tra độ kín trước khi đưa hệ thống vào sử dụng.

Có thể sử dụng đuôi chuột inox DN10 cho nước nóng không?

Sản phẩm có thông số nhiệt độ làm việc tham khảo đến 120°C. Tuy nhiên, giới hạn thực tế của hệ thống còn phụ thuộc vào loại ống mềm, vật liệu làm kín và điều kiện vận hành. Cần kiểm tra khả năng chịu nhiệt của toàn bộ cụm kết nối trước khi sử dụng.
