Côn thu Inox DN65

Côn thu Inox DN65 là gì?

Côn thu Inox DN65 là phụ kiện đường ống dùng để kết nối chuyển đổi từ kích thước DN65 xuống đường kính nhỏ hơn. DN65 tương đương 2 1/2 inch, đường kính ngoài khoảng Φ76.1 mm. Sản phẩm được gia công từ inox 304 hoặc inox 316, phù hợp với các hệ thống sử dụng kết nối hàn và cần thay đổi kích thước đường ống tại một vị trí cố định.

Côn thu DN65 có dạng đồng tâm hoặc lệch tâm, tùy thuộc vào phương án thiết kế và hướng bố trí đường ống.

Ưu điểm nổi bật của Côn thu Inox DN65

• Kích thước gọn, thuận tiện bố trí trên các tuyến ống DN65.
• Inox 304 và 316 có khả năng chống gỉ, chống ăn mòn tốt.
• Dạng côn giúp tạo đoạn chuyển tiếp giữa hai đường kính ống khác nhau.
• Kết nối hàn cho mối ghép chắc chắn và ổn định.
• Bề mặt inox dễ vệ sinh, thích hợp với các hệ thống yêu cầu độ sạch.
• Có thể lựa chọn nhiều kích thước đầu thu theo nhu cầu thi công.
• Kiểu đồng tâm và lệch tâm giúp linh hoạt hơn khi bố trí đường ống.
• Phù hợp với nhiều loại môi chất trong phạm vi nhiệt độ và áp suất cho phép.

Thông số kỹ thuật Côn thu Inox DN65

Cấu tạo Côn thu Inox DN65

Khác với đường kính lớn, côn DN65 có kích thước tương đối nhỏ nhưng vẫn được tạo hình theo cấu trúc chuyển tiếp hoàn chỉnh. Phụ kiện gồm:

• Đầu DN65: phần lớn của côn, kết nối với ống Φ76.1 mm.
• Thân côn: thu dần tiết diện về kích thước đầu còn lại.
• Đầu nhỏ: kết nối với đường ống DN15 đến DN50 tùy mã sản phẩm.
• Thành côn: có chiều dày theo cấp SCH10.
• Hai mép hàn: được sử dụng để liên kết phụ kiện với đường ống bằng phương pháp hàn.

Chức năng của Côn thu Inox DN65

Côn thu DN65 tạo điểm chuyển tiếp giữa đường ống chính DN65 và đoạn ống có kích thước nhỏ hơn. Phụ kiện giúp kết nối các đoạn ống có đường kính khác nhau trên cùng một tuyến mà không cần sử dụng nhiều chi tiết trung gian.

Tùy vị trí, côn có thể được lắp trước thiết bị, van hoặc tại điểm phân nhánh có yêu cầu giảm kích thước. Dạng đồng tâm phù hợp với tuyến cần giữ chung trục, còn dạng lệch tâm đáp ứng những vị trí cần điều chỉnh cao độ hoặc mặt bằng.

Ứng dụng của Côn thu Inox DN65

Côn thu Inox DN65 có thể được sử dụng trong:

• Hệ thống cấp nước và phân phối nước.
• Đường ống xử lý nước.
• Hệ thống khí nén và khí kỹ thuật.
• Đường dẫn dầu, hóa chất và chất lỏng công nghiệp phù hợp.
• Hệ thống hơi và nước nóng.
• Đường ống PCCC.
• Dây chuyền sản xuất thực phẩm, đồ uống.
• Hệ thống đường ống trong nhà máy và công trình kỹ thuật.
• Vị trí kết nối DN65 với các thiết bị có đầu nối nhỏ hơn.

Bảng kích thước Côn thu Inox DN65

Phân loại Côn thu Inox DN65

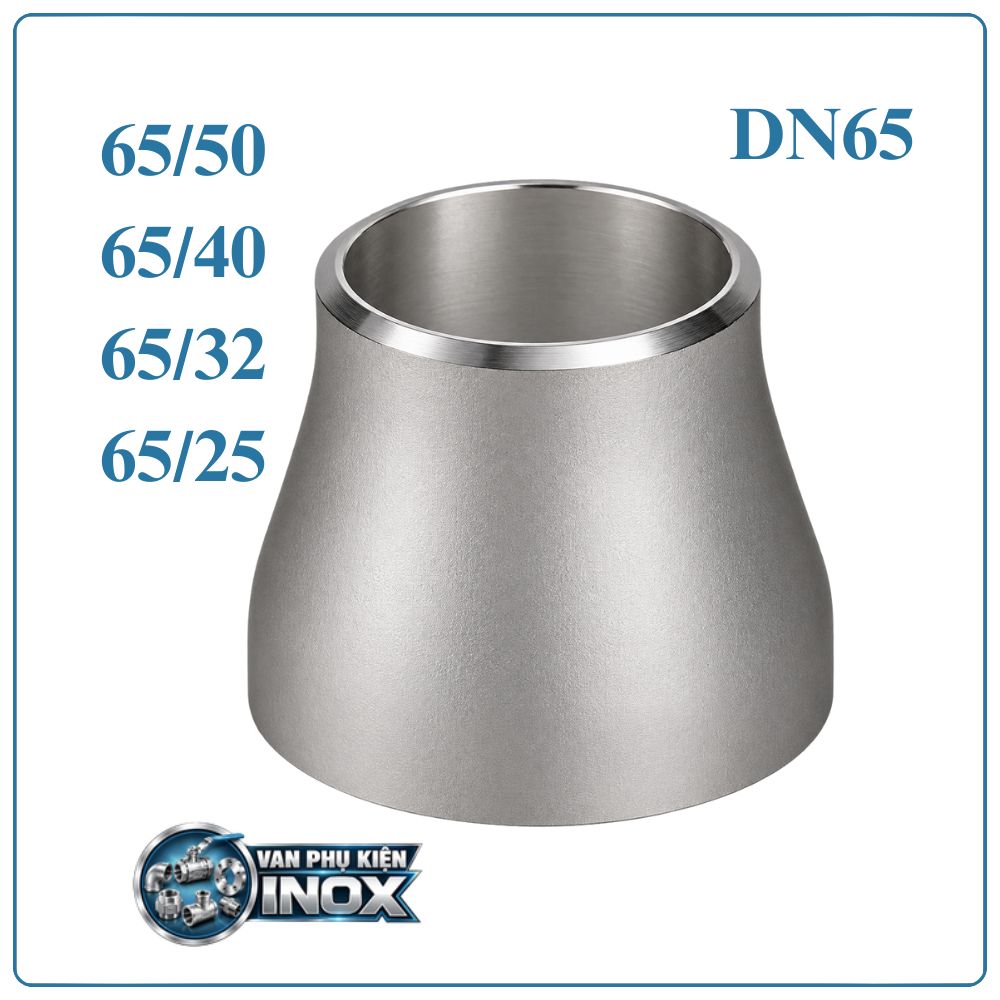

Côn thu hàn đồng tâm

Hai đầu côn được bố trí cùng một trục. Khi lắp vào tuyến ống, phần chuyển tiếp nằm cân đối quanh đường tâm, phù hợp với các vị trí cần giữ hướng ống thẳng.

Côn thu hàn lệch tâm

Đầu lớn và đầu nhỏ được bố trí lệch nhau. Kiểu này cho phép người thi công xử lý những vị trí mà hai đoạn ống không thể nằm cùng một tâm, đặc biệt khi mặt bằng hoặc cao độ đường ống có giới hạn.

Cách lắp đặt Côn thu Inox DN65

Bước 1: Xác định đúng vị trí

Đối chiếu kích thước đầu lớn, đầu thu và hướng tuyến. Làm sạch hai đầu ống trước khi ghép.

Bước 2: Căn chỉnh phụ kiện

Đưa côn vào vị trí giữa hai đoạn ống, căn chỉnh sao cho các đầu nối thẳng và đúng khoảng hở hàn. Nếu sử dụng loại lệch tâm, đặt đúng hướng lệch theo thiết kế.

Bước 3: Hàn và kiểm tra

Tiến hành hàn cố định rồi hoàn thiện mối hàn quanh đầu nối. Sau khi nguội, kiểm tra đường hàn, vệ sinh bề mặt và thực hiện thử kín hoặc thử áp trước khi vận hành.

Mua Côn thu Inox DN65 tại đâu?

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp côn thu inox DN65 với nhiều lựa chọn kích thước đầu thu, phục vụ nhu cầu lắp đặt và thay đổi đường kính trong hệ thống đường ống.

Khi đặt hàng, khách hàng có thể cung cấp mã DN65/15, DN65/20, DN65/25, DN65/32, DN65/40 hoặc DN65/50 để được tư vấn đúng kích thước.

Liên hệ tư vấn: 0961.483.239 – 0961.332.786

Câu hỏi thường gặp về Côn thu Inox DN65

Côn thu Inox DN65 tương đương bao nhiêu inch?

DN65 tương đương 2 1/2 inch, đường kính ngoài ống khoảng Φ76.1 mm.

Côn DN65 có thể thu xuống DN nào?

Côn thu DN65 có các lựa chọn đầu nhỏ gồm DN15, DN20, DN25, DN32, DN40 và DN50.

Côn thu DN65 sử dụng kiểu kết nối nào?

Sản phẩm sử dụng kết nối hàn, thích hợp để tạo mối nối cố định với đường ống.

DN65 có những dạng côn nào?

Có hai dạng chính là côn hàn đồng tâm và côn hàn lệch tâm.

Côn thu Inox DN65 dùng inox 304 hay inox 316?

Có thể sử dụng inox 304 hoặc inox 316. Việc lựa chọn phụ thuộc vào môi chất, môi trường và yêu cầu của hệ thống.
