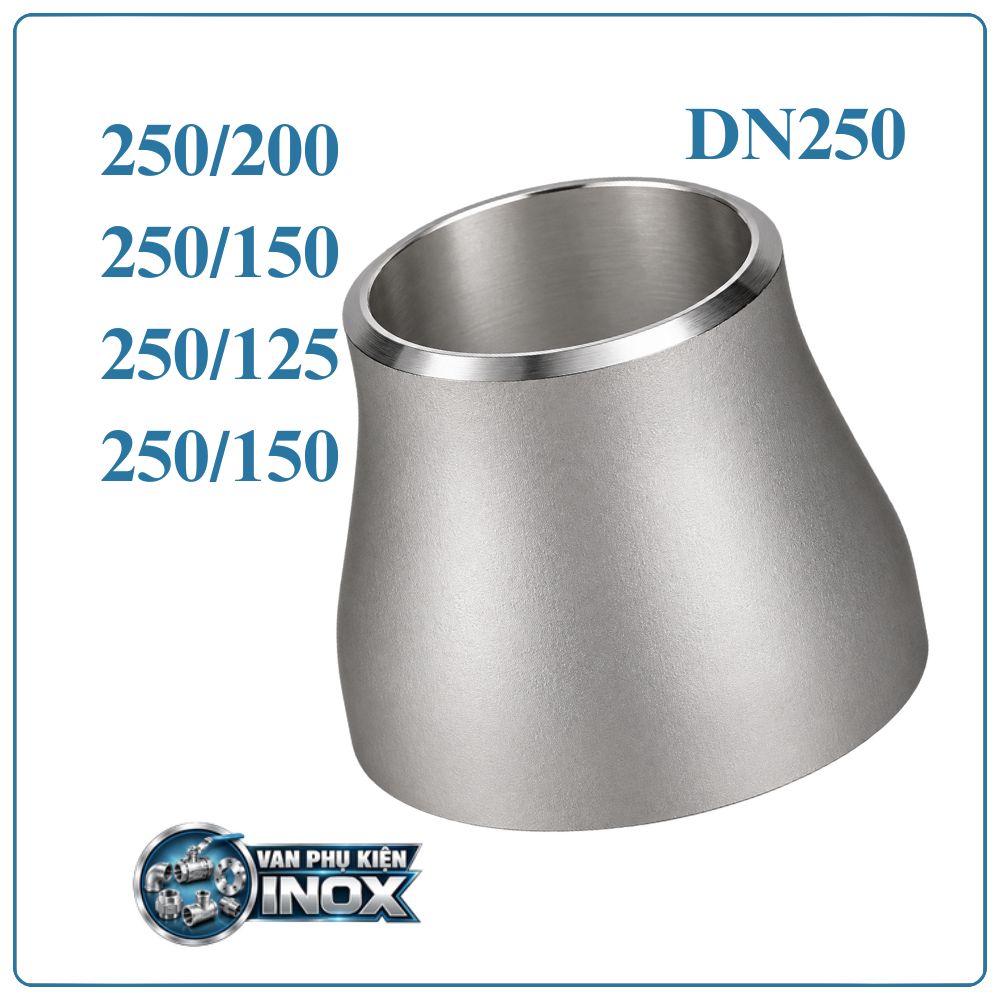

Côn thu Inox DN250

Côn thu Inox DN250 là gì?

Côn thu Inox DN250 là phụ kiện được sử dụng tại vị trí cần chuyển từ đường ống DN250 sang đường kính nhỏ hơn. DN250 tương đương 10 inch, đường kính ngoài ống khoảng Φ273.0 mm. Sản phẩm được sản xuất từ inox 304 hoặc inox 316, thiết kế dạng đầu hàn để tạo liên kết cố định với đường ống.

Với kích thước lớn, côn thu DN250 thường được sử dụng trong các tuyến ống công nghiệp, hệ thống cấp thoát nước, xử lý chất lỏng và các dây chuyền cần thay đổi đường kính đường ống. Sản phẩm có thể lựa chọn đồng tâm hoặc lệch tâm theo yêu cầu thiết kế.

Ưu điểm nổi bật của Côn thu Inox DN250

• Kết cấu phù hợp với đường ống kích thước lớn DN250.
• Inox 304 và inox 316 có khả năng chống oxy hóa, chống ăn mòn tốt.
• Bề mặt inox thuận tiện cho việc vệ sinh và bảo dưỡng hệ thống.
• Thiết kế chuyển tiếp giúp kết nối đường ống DN250 với các kích thước nhỏ hơn.
• Mối hàn tạo liên kết chắc chắn và hạn chế rò rỉ tại vị trí ghép nối.
• Có nhiều lựa chọn kích thước đầu thu, thuận tiện khi thiết kế các nhánh đường ống.
• Dạng đồng tâm và lệch tâm đáp ứng các phương án bố trí tuyến ống khác nhau.
• Có thể sử dụng cho nhiều loại môi chất trong phạm vi thông số kỹ thuật cho phép.

Thông số kỹ thuật Côn thu Inox DN250

Thông số	Chi tiết
Tên sản phẩm	Côn thu Inox DN250
Kích thước đầu lớn	DN250
Quy đổi	10 inch
Đường kính ngoài	Φ273.0 mm
Kích thước đầu thu	DN80, DN100, DN125, DN150, DN200
Kiểu kết nối	Hàn
Dạng côn	Đồng tâm, lệch tâm
Vật liệu	Inox 304, Inox 316
Độ dày	SCH10
Áp suất danh nghĩa	PN16
Áp suất làm việc tối đa	16 bar
Nhiệt độ làm việc	0°C đến 180°C
Môi chất sử dụng	Nước, khí, dầu, hơi, chất lỏng công nghiệp
Xuất xứ	Trung Quốc

Cấu tạo Côn thu Inox DN250

Côn thu inox DN250 được tạo hình với một đầu có đường kính lớn DN250 và đầu còn lại thu về kích thước nhỏ hơn. Phần thân nằm giữa hai đầu có tiết diện giảm dần.

Các chi tiết chính gồm:

• Đầu lớn DN250: kết nối với đường ống 10 inch, đường kính ngoài Φ273.0 mm.
• Thân côn: đảm nhiệm quá trình chuyển đổi tiết diện giữa hai đầu.
• Đầu nhỏ: gia công theo kích thước DN cần kết nối.
• Thành côn SCH10: tạo độ cứng cho phụ kiện và đáp ứng cấp chiều dày được lựa chọn.
• Khu vực đầu hàn: tiếp xúc với đường ống để hình thành mối nối cố định.

Ứng dụng của Côn thu Inox DN250

Nhờ kích thước lớn và khả năng kết nối với nhiều đường kính khác nhau, côn thu DN250 được ứng dụng trong:

• Hệ thống cấp nước công nghiệp quy mô lớn.
• Trạm bơm, trạm xử lý và phân phối nước.
• Đường ống xử lý nước thải.
• Hệ thống dẫn dầu và chất lỏng công nghiệp.
• Đường khí công nghiệp và khí kỹ thuật.
• Hệ thống hơi và nước nóng.
• Nhà máy hóa chất, thực phẩm, đồ uống.
• Hệ thống PCCC của nhà máy và công trình lớn.
• Các tuyến ống kết nối máy bơm, van và thiết bị công nghiệp.

Bảng kích thước Côn thu Inox DN250

Mã kích thước	Đầu kết nối lớn	Đầu kết nối nhỏ	Quy đổi
Côn thu DN250/80	DN250	DN80	10″ × 3″
Côn thu DN250/100	DN250	DN100	10″ × 4″
Côn thu DN250/125	DN250	DN125	10″ × 5″
Côn thu DN250/150	DN250	DN150	10″ × 6″
Côn thu DN250/200	DN250	DN200	10″ × 8″

Phân loại Côn thu Inox DN250

Côn thu hàn đồng tâm

Hai đầu phụ kiện được bố trí trên cùng một trục. Khi nhìn theo chiều dài phụ kiện, tâm của đầu DN250 và đầu thu nằm thẳng hàng. Loại này thích hợp với những tuyến ống yêu cầu chuyển đổi đường kính theo cùng một tâm.

Côn thu hàn lệch tâm

Hai đầu côn không nằm trên cùng một trục. Thiết kế lệch tâm giúp thay đổi vị trí tương đối giữa hai đoạn ống, thường được cân nhắc cho các tuyến ống ngang hoặc nơi có yêu cầu cụ thể về cao độ.

Lựa chọn Côn thu Inox DN250 theo hệ thống

Đầu tiên cần xác định đường kính đường ống chính. Với đường ống DN250, phụ kiện tương ứng có kích thước 10 inch, Φ273.0 mm.

Ngoài kích thước, cần chú ý:

• Chọn inox 304 hoặc inox 316 phù hợp với môi chất.
• Đối chiếu chiều dày SCH10 với tiêu chuẩn thiết kế.
• Kiểm tra áp suất hệ thống không vượt quá giới hạn 16 bar.
• Xác định nhiệt độ vận hành trong khoảng 0°C đến 180°C.
• Chọn đồng tâm hoặc lệch tâm theo hướng bố trí đường ống.
• Đảm bảo vật liệu côn tương thích với vật liệu đường ống khi hàn.

Hướng dẫn lắp đặt Côn thu Inox DN250

Bước 1: Chuẩn bị phụ kiện và đường ống

Kiểm tra côn DN250, hai đoạn ống cần nối và kích thước đầu thu. Làm sạch phần đầu ống, loại bỏ dầu mỡ, bụi bẩn hoặc tạp chất tại khu vực hàn.

Bước 2: Đưa côn vào vị trí

Lắp thử côn giữa hai đoạn ống, căn chỉnh khoảng cách và hướng tuyến. Với loại lệch tâm, cần đặt đúng chiều lệch theo thiết kế trước khi cố định.

Bước 3: Hoàn thiện mối nối

Thực hiện hàn giữ vị trí rồi hàn hoàn thiện quanh đầu nối. Cần kiểm soát quá trình hàn để mối nối đồng đều, hạn chế biến dạng phần thân côn.

Bước 4: Kiểm tra trước khi vận hành

Kiểm tra chất lượng mối hàn, vệ sinh khu vực thi công và thực hiện thử kín hoặc thử áp. Chỉ đưa hệ thống vào vận hành sau khi các vị trí kết nối đạt yêu cầu.

Địa chỉ cung cấp Côn thu Inox DN250

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp côn thu inox DN250 và nhiều loại phụ kiện inox dùng cho hệ thống đường ống công nghiệp.

Sản phẩm có các lựa chọn đầu thu từ DN80 đến DN200. Khi đặt hàng, khách hàng nên cung cấp mã kích thước cần dùng để được tư vấn đúng loại.

Liên hệ tư vấn: 0961.483.239 – 0961.332.786

Câu hỏi thường gặp về Côn thu Inox DN250

DN250 tương đương bao nhiêu inch?

DN250 tương đương 10 inch, đường kính ngoài ống khoảng Φ273 mm.

Côn thu DN250 có thể thu về DN nào?

Các kích thước thường dùng trong bảng trên gồm DN80, DN100, DN125, DN150 và DN200.

Côn thu Inox DN250 dùng kết nối hàn hay ren?

Côn thu DN250 sử dụng kết nối hàn, phù hợp với đường ống công nghiệp kích thước lớn.

Côn DN250 có loại đồng tâm và lệch tâm không?

Có. Hai dạng phổ biến là côn hàn đồng tâm và côn hàn lệch tâm, lựa chọn theo thiết kế tuyến ống.

Côn thu DN250 có dùng được cho hệ thống PN16 không?

Theo thông số trên, sản phẩm có cấp áp suất PN16, áp suất làm việc tối đa 16 bar. Khi lắp đặt thực tế vẫn cần đối chiếu với yêu cầu kỹ thuật của toàn bộ hệ thống.
