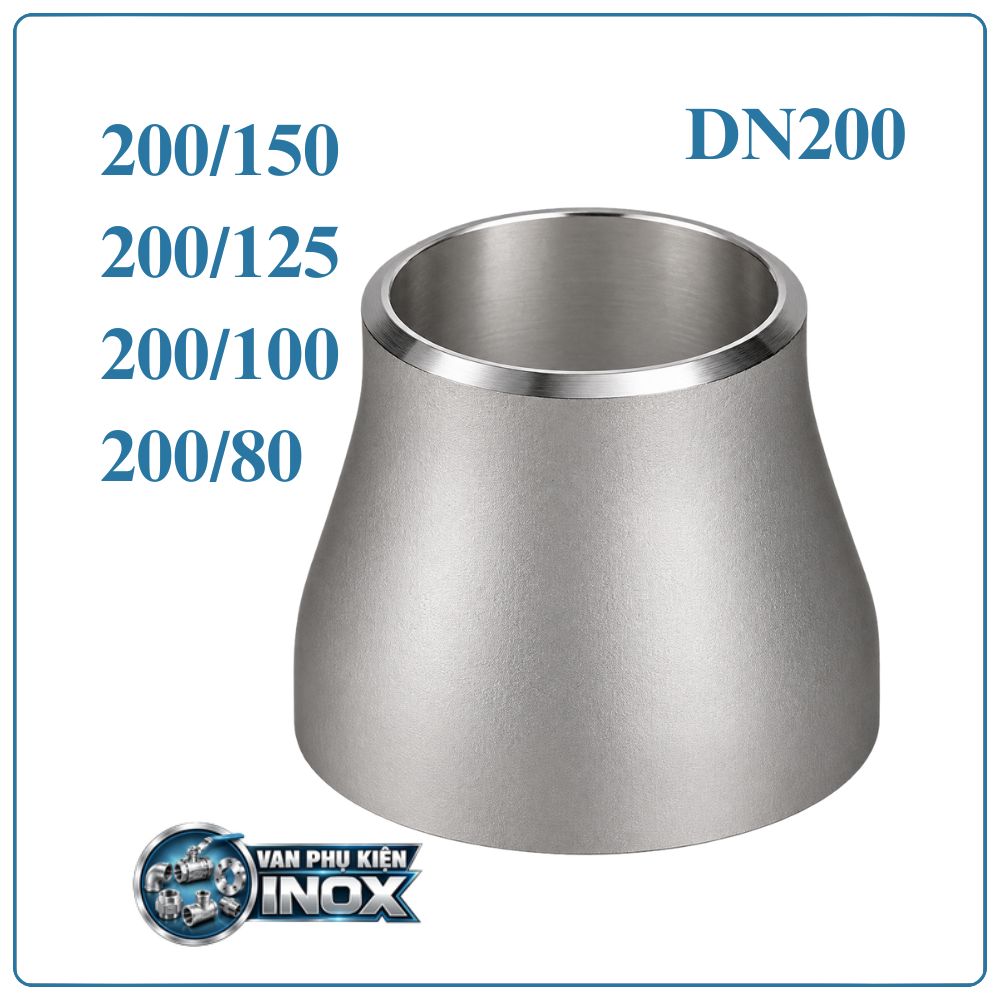

Côn thu Inox DN200

Côn thu Inox DN200 là gì?

Côn thu Inox DN200 là phụ kiện đường ống có nhiệm vụ kết nối chuyển tiếp từ đường kính DN200 xuống các kích thước nhỏ hơn. DN200 tương đương 8 inch, đường kính ngoài của ống khoảng Φ219.1 mm. Phụ kiện được chế tạo từ inox 304 hoặc inox 316 và sử dụng phương pháp kết nối hàn, thích hợp cho những hệ thống đường ống có lưu lượng lớn.

Côn thu DN200 có thiết kế dạng đồng tâm hoặc lệch tâm, giúp việc thay đổi đường kính đường ống được thực hiện phù hợp với từng phương án bố trí hệ thống.

Ưu điểm nổi bật của Côn thu Inox DN200

• Kích thước DN200 phù hợp với các tuyến ống có đường kính lớn và lưu lượng cao.
• Inox có khả năng chống gỉ, chống oxy hóa tốt trong quá trình sử dụng.
• Kết cấu dạng côn tạo đoạn chuyển tiếp giữa hai đường kính một cách liên tục.
• Đầu hàn giúp mối nối có độ ổn định cao khi hệ thống vận hành.
• Inox 304 đáp ứng nhiều nhu cầu sử dụng thông thường; inox 316 thích hợp với môi trường có tính ăn mòn cao hơn.
• Có thể lựa chọn nhiều kích thước đầu thu để kết nối với các nhánh ống khác nhau.
• Dạng đồng tâm và lệch tâm đáp ứng những phương án bố trí đường ống riêng biệt.

Thông số kỹ thuật Côn thu Inox DN200

Thông số	Chi tiết
Tên sản phẩm	Côn thu Inox DN200
Kích thước đầu lớn	DN200
Quy đổi	8 inch
Đường kính ngoài đầu DN200	Φ219.1 mm
Đầu thu	DN50, DN65, DN80, DN100, DN125, DN150
Kiểu kết nối	Hàn
Dạng sản phẩm	Đồng tâm, lệch tâm
Vật liệu	Inox 304, Inox 316
Độ dày	SCH10
Áp suất danh nghĩa	PN16
Áp suất làm việc tối đa	16 bar
Nhiệt độ làm việc	0°C đến 180°C
Môi chất	Nước, khí, dầu, hơi, chất lỏng công nghiệp
Xuất xứ	Trung Quốc

Cấu tạo của Côn thu Inox DN200

Côn thu inox DN200 có kết cấu gồm một đầu lớn, phần thân chuyển tiếp và đầu nhỏ. Các bộ phận được tạo thành một phụ kiện liền dạng côn để thuận tiện cho việc hàn nối:

• Đầu DN200: kết nối với đường ống chính kích thước 8 inch, Φ219.1 mm.
• Thân côn: phần có đường kính thay đổi từ lớn xuống nhỏ theo thiết kế.
• Đầu thu: kết nối với đoạn ống có kích thước DN50 đến DN150 tùy loại.
• Thành côn SCH10: tạo kết cấu ổn định và đồng nhất với cấp chiều dày được lựa chọn.
• Vành đầu hàn: là khu vực tiếp giáp trực tiếp với đường ống, được chuẩn bị để thực hiện mối hàn.

Ứng dụng thực tế của Côn thu Inox DN200

Côn thu inox DN200 thường được lắp đặt trong những hệ thống cần chuyển từ đường ống lớn sang các tuyến ống có kích thước nhỏ hơn như:

• Đường ống cấp nước công nghiệp công suất lớn.
• Trạm bơm và hệ thống phân phối nước.
• Nhà máy xử lý nước và hệ thống lọc.
• Đường ống dẫn khí công nghiệp.
• Hệ thống vận chuyển dầu và chất lỏng kỹ thuật.
• Đường hơi, nước nóng và hệ thống nhiệt.
• Nhà máy thực phẩm, hóa chất và sản xuất công nghiệp.
• Đường ống PCCC và các tuyến ống kỹ thuật quy mô lớn.

Bảng kích thước Côn thu Inox DN200

Mã kích thước	Đầu kết nối lớn	Đầu kết nối nhỏ	Quy đổi
Côn thu DN200/50	DN200	DN50	8″ × 2″
Côn thu DN200/65	DN200	DN65	8″ × 2 1/2″
Côn thu DN200/80	DN200	DN80	8″ × 3″
Côn thu DN200/100	DN200	DN100	8″ × 4″
Côn thu DN200/125	DN200	DN125	8″ × 5″
Côn thu DN200/150	DN200	DN150	8″ × 6″

Phân loại Côn thu Inox DN200

Côn thu hàn đồng tâm

Đây là loại có tâm của đầu DN200 và đầu thu nằm trên cùng một trục. Hình dạng cân đối, phù hợp với những vị trí mà đường ống lớn và nhỏ cần được bố trí thẳng hàng.

Côn thu hàn lệch tâm

Loại lệch tâm có hai đầu không nằm cùng một trục. Thiết kế này cho phép điều chỉnh vị trí đường ống khi mặt bằng thi công hoặc cao độ hệ thống không thuận lợi cho phương án đồng tâm.

Cách lựa chọn Côn thu Inox DN200

Khi đặt mua côn thu DN200, cần xác định cả đường kính đầu vào và đường kính đầu ra thay vì chỉ căn cứ vào tên DN200.

Một số điểm cần kiểm tra:

• Đường ống lớn có đúng DN200, tương đương 8 inch và Φ219.1 mm.
• Kích thước đầu thu cần sử dụng là DN50, DN65, DN80, DN100, DN125 hay DN150.
• Đối với hệ thống yêu cầu kết nối cố định, lựa chọn loại đầu hàn phù hợp với đường ống.
• Xác định vật liệu inox 304 hoặc inox 316 dựa trên môi chất.
• Kiểm tra cấp chiều dày SCH10 và yêu cầu thiết kế.
• Đối chiếu PN16 với áp suất thực tế của hệ thống.
• Chọn đồng tâm hoặc lệch tâm dựa trên vị trí lắp đặt và hướng tuyến ống.

Quy trình lắp đặt Côn thu Inox DN200

Bước 1: Đo và chuẩn bị

Kiểm tra kích thước hai đoạn ống cần ghép, làm sạch đầu ống và bề mặt côn. Đảm bảo các chi tiết không bị móp méo trước khi đưa vào lắp đặt.

Bước 2: Ghép thử và căn chỉnh

Đặt côn DN200 vào vị trí, căn chỉnh đầu lớn và đầu thu trùng với tuyến ống. Nếu sử dụng côn lệch tâm, xác định đúng chiều lệch trước khi cố định.

Bước 3: Thực hiện mối hàn

Cố định phụ kiện bằng các điểm hàn giữ vị trí, sau đó tiến hành hàn hoàn thiện quanh các đầu nối. Mối hàn cần đảm bảo độ ngấu và hạn chế biến dạng phụ kiện.

Bước 4: Hoàn thiện và kiểm tra

Làm sạch khu vực hàn, kiểm tra ngoại quan toàn bộ mối nối. Sau cùng tiến hành thử kín hoặc thử áp theo yêu cầu kỹ thuật trước khi đưa hệ thống vào vận hành.

Địa điểm mua Côn thu Inox DN200 chính hãng

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp côn thu inox DN200 phục vụ các hệ thống đường ống công nghiệp với nhiều lựa chọn kích thước đầu thu.

Khi liên hệ, khách hàng chỉ cần cung cấp kích thước hai đầu ống hoặc mã côn cần sử dụng để được tư vấn sản phẩm phù hợp.

Liên hệ: 0961.483.239 – 0961.332.786

Câu hỏi thường gặp về Côn thu Inox DN200

Côn thu Inox DN200 là DN bao nhiêu inch?

DN200 tương đương 8 inch, đường kính ngoài ống khoảng Φ219.1 mm.

DN200 có thể thu xuống những kích thước nào?

Các lựa chọn gồm DN50, DN65, DN80, DN100, DN125 và DN150.

Côn thu DN200 có loại ren không?

Không. Với kích thước DN200, sản phẩm sử dụng kết nối hàn, phù hợp với các tuyến ống công nghiệp kích thước lớn.

SCH10 trên côn thu DN200 là gì?

SCH10 là ký hiệu cấp chiều dày thành phụ kiện theo hệ thống Schedule. Thông số này cần được đối chiếu với đường ống và thiết kế của hệ thống trước khi lắp đặt.

Côn đồng tâm và lệch tâm khác nhau như thế nào?

Côn đồng tâm có hai đầu cùng trục, trong khi côn lệch tâm có hai đầu bố trí lệch nhau. Việc lựa chọn phụ thuộc vào kết cấu và phương án bố trí đường ống.
