Côn thu Inox DN100

Côn thu Inox DN100 là gì?

Côn thu Inox DN100 là phụ kiện hàn dùng để kết nối đường ống DN100 với một đường ống có kích thước nhỏ hơn, tạo ra sự chuyển đổi đường kính trên cùng một tuyến dẫn. DN100 tương đương 4 inch, đường kính ngoài ống khoảng Φ114.3 mm.

Phụ kiện được chế tạo với thân dạng côn, hai đầu có kích thước khác nhau và được kết nối với đường ống bằng phương pháp hàn. Côn thu inox DN100 thường được sử dụng trong các hệ thống yêu cầu kết nối chắc chắn, khả năng chống ăn mòn và độ bền cao. Tùy thiết kế đường ống, có thể lựa chọn côn thu hàn đồng tâm hoặc côn thu hàn lệch tâm.

Ưu điểm nổi bật của côn thu Inox DN100

• Kích thước lớn, kết cấu chắc chắn: phù hợp với các tuyến ống DN100 và hệ thống công nghiệp.
• Khả năng chống gỉ tốt: vật liệu inox 304 hoặc inox 316 giúp sản phẩm làm việc ổn định trong nhiều môi trường.
• Mối hàn cố định: tạo liên kết chắc giữa phụ kiện và đường ống, hạn chế hiện tượng xê dịch trong quá trình vận hành.
• Chuyển đổi đường kính hiệu quả: kết nối DN100 với các đường ống nhỏ hơn mà không phải thay đổi toàn bộ tuyến ống.
• Có hai dạng hình học: đồng tâm và lệch tâm, đáp ứng những yêu cầu bố trí đường ống khác nhau.
• Bề mặt inox thuận tiện vệ sinh: thích hợp với các hệ thống chú trọng yêu cầu sạch và bảo dưỡng định kỳ.
• Độ dày SCH10: phù hợp với các hệ thống sử dụng quy cách ống và phụ kiện theo tiêu chuẩn độ dày này.

Thông số kỹ thuật Côn thu Inox DN100

Thông số	Chi tiết
Tên sản phẩm	Côn thu Inox DN100
Kích thước danh nghĩa	DN100
Quy đổi	4 inch
Đường kính ngoài đầu lớn	Φ114.3 mm
Đầu thu	DN50 / DN65 / DN80 tùy mã
Kiểu kết nối	Hàn
Dạng côn	Đồng tâm / Lệch tâm
Vật liệu	Inox 304 / Inox 316
Độ dày tiêu chuẩn	SCH10
Áp suất danh định	PN16
Áp suất làm việc	Tối đa 16 bar
Nhiệt độ làm việc	0°C đến 180°C
Môi chất	Nước, khí, dầu, hơi và chất lỏng công nghiệp
Xuất xứ	Trung Quốc

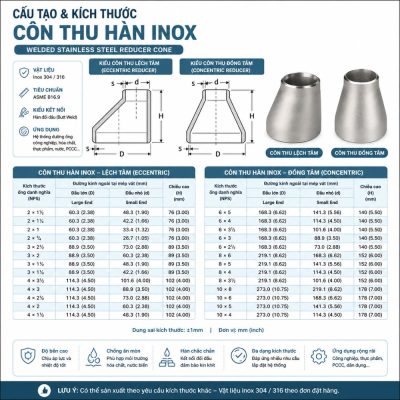

Cấu tạo côn thu inox DN100

Côn thu inox DN100 được tạo thành từ một thân chuyển tiếp có đầu lớn DN100 và đầu nhỏ hơn, hai đầu được gia công phù hợp để hàn vào đường ống.

Cấu tạo cơ bản gồm:

• Đầu DN100: phần kết nối với đường ống chính có đường kính ngoài khoảng Φ114.3 mm.
• Thân côn: có tiết diện thay đổi từ lớn xuống nhỏ theo thiết kế của sản phẩm.
• Đầu thu: kết nối với đường ống kích thước nhỏ hơn.
• Thành côn: sử dụng độ dày theo quy cách SCH10.
• Bề mặt inox: được xử lý phù hợp với yêu cầu của phụ kiện đường ống hàn.

Chức năng của côn thu Inox DN100

Côn thu DN100 được sử dụng tại vị trí giảm kích thước đường ống, từ tuyến DN100 xuống một kích thước nhỏ hơn. Đây là giải pháp thường gặp khi đường ống chính có lưu lượng lớn hơn nhưng các đoạn phía sau hoặc nhánh dẫn chỉ cần sử dụng đường kính nhỏ.

Ngoài việc thay đổi quy cách đường ống, hình dạng của côn còn giúp tạo một đoạn chuyển tiếp liền mạch giữa hai kích thước. Với hệ thống có yêu cầu về cách bố trí đường ống, việc lựa chọn đồng tâm hoặc lệch tâm cũng giúp kỹ thuật viên chủ động hơn khi thiết kế tuyến dẫn.

Ứng dụng của Côn thu Inox DN100

Côn thu Inox DN100 thường được lắp đặt trong:

• Hệ thống cấp và xử lý nước quy mô lớn.
• Đường ống công nghiệp trong nhà máy.
• Hệ thống dẫn dầu và chất lỏng.
• Tuyến khí nén, khí kỹ thuật.
• Hệ thống hơi và đường ống nhiệt.
• Nhà máy thực phẩm, đồ uống.
• Hệ thống hóa chất và các môi trường cần vật liệu inox.

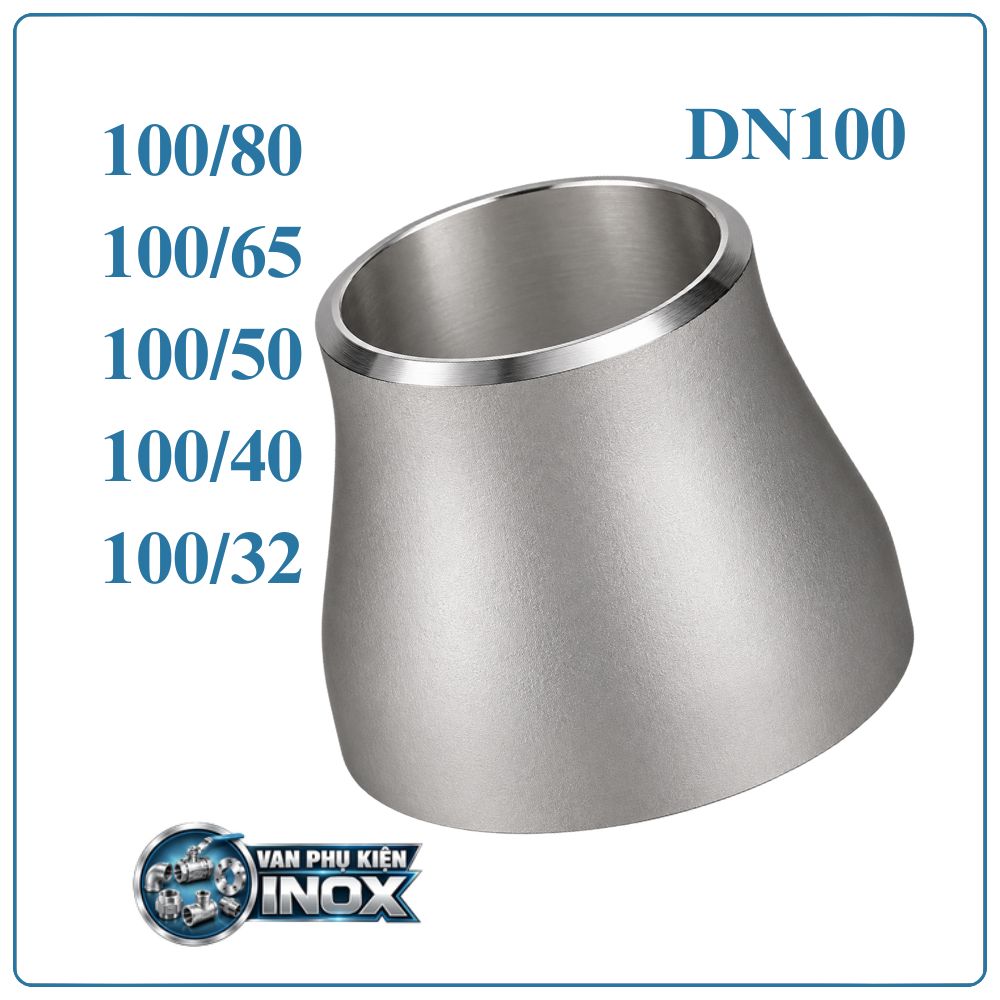

Bảng kích thước Côn thu Inox DN100

Mã kích thước	Đầu lớn	Đầu nhỏ	Quy đổi
Côn thu DN100/32	DN100	DN32	4″ × 1 1/4″
Côn thu DN100/40	DN100	DN40	4″ × 1 1/2″
Côn thu DN100/50	DN100	DN50	4″ × 2″
Côn thu DN100/65	DN100	DN65	4″ × 2 1/2″
Côn thu DN100/80	DN100	DN80	4″ × 3″

Lưu ý: Quy cách đầu thu thực tế lựa chọn theo nhu cầu của tuyến ống và mã sản phẩm.

Phân loại Côn thu Inox DN100

Côn thu hàn đồng tâm

Côn thu inox hàn đồng tâm DN100 có tâm của hai đầu nằm trên cùng một trục. Khi lắp đặt, đường tâm của đoạn ống lớn và đoạn ống nhỏ được giữ thẳng hàng.

Dạng đồng tâm thường được lựa chọn khi hệ thống yêu cầu tuyến ống chuyển đổi theo phương thẳng đứng hoặc cần giữ trục đường ống đồng nhất. Đây cũng là kiểu côn phù hợp với nhiều tuyến ống công nghiệp thông thường.

Côn thu hàn lệch tâm

Côn thu inox hàn lệch tâm DN100 có hai đầu được bố trí lệch nhau thay vì cùng nằm trên một đường tâm. Thiết kế này cho phép một phía của đường ống được giữ theo cùng cao độ hoặc vị trí tham chiếu.

Côn lệch tâm thường được cân nhắc trong những tuyến ống nằm ngang, đặc biệt tại các vị trí cần hạn chế tạo điểm tích tụ môi chất hoặc yêu cầu kiểm soát cao độ đường ống.

Cách chọn côn thu Inox DN100

Khi lựa chọn côn thu DN100, cần xác định chính xác đường kính đầu lớn, đầu nhỏ và kiểu hình học trước khi đặt hàng.

• Xác định đầu vào là DN100, Φ114.3 mm.
• Kiểm tra kích thước đầu thu cần sử dụng: DN50, DN65 hoặc DN80.
• Chọn côn đồng tâm nếu hai tuyến ống cần giữ chung một trục.
• Chọn côn lệch tâm khi hệ thống yêu cầu bố trí lệch trục hoặc cần kiểm soát cao độ.
• Kiểm tra vật liệu inox 304 hoặc inox 316 theo môi trường.
• Đối chiếu quy cách SCH10 với độ dày đường ống đang sử dụng.
• Kiểm tra áp suất, nhiệt độ và loại môi chất trước khi đưa vào hệ thống.

Hướng dẫn lắp đặt Côn thu Inox DN100

Bước 1: Căn chỉnh đường ống
Đưa côn vào vị trí cần chuyển size, kiểm tra đúng chiều và xác định chính xác hướng của đầu thu. Với côn lệch tâm cần chú ý vị trí lệch theo thiết kế.

Bước 2: Hàn cố định
Căn đều hai đầu tiếp giáp, cố định phụ kiện rồi tiến hành hàn theo quy trình kỹ thuật phù hợp với vật liệu inox và độ dày SCH10.

Bước 3: Kiểm tra mối hàn
Sau khi hàn hoàn tất, kiểm tra độ đồng đều và độ kín của mối nối. Có thể tiến hành thử áp hoặc thử kín trước khi đưa hệ thống vào hoạt động.

Địa chỉ mua Côn thu Inox DN100

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các dòng côn thu inox DN100 hàn đồng tâm và hàn lệch tâm, phục vụ nhiều hệ thống đường ống công nghiệp.

DTA Việt Nam hỗ trợ tư vấn lựa chọn kích thước đầu thu, vật liệu và kiểu côn theo yêu cầu thực tế của công trình.

Liên hệ tư vấn: 0961.483.239 – 0961.332.786

Câu hỏi thường gặp về Côn thu Inox DN100

Côn thu Inox DN100 tương đương bao nhiêu inch?

DN100 tương đương 4 inch, đường kính ngoài của ống DN100 khoảng Φ114.3 mm.

Côn thu Inox DN100 dùng kiểu kết nối nào?

Dòng DN100 trong bài là côn thu hàn, được nối trực tiếp với đường ống bằng phương pháp hàn.

Côn thu DN100 có những dạng nào?

Có hai dạng phổ biến là côn thu hàn đồng tâm và côn thu hàn lệch tâm. Việc lựa chọn phụ thuộc vào cách bố trí tuyến ống.

SCH10 trên côn thu DN100 có ý nghĩa gì?

SCH10 là quy cách độ dày thành phụ kiện theo hệ thống Schedule. Khi lựa chọn, nên đối chiếu độ dày của côn với đường ống để thuận tiện cho quá trình hàn và bảo đảm sự tương thích.

Côn thu DN100 có thể giảm xuống những size nào?

Tùy mã sản phẩm, côn thu DN100 có thể chuyển xuống DN80, DN65 hoặc DN50. Cần xác định chính xác kích thước đầu nhỏ trước khi đặt mua.

Nên chọn côn đồng tâm hay lệch tâm?

Côn đồng tâm phù hợp khi hai đường ống cần giữ chung một trục. Côn lệch tâm được sử dụng khi cần bố trí hai đầu lệch trục, thường gặp ở các tuyến ống nằm ngang hoặc những vị trí cần kiểm soát cao độ.
