Côn thu Inox DN150

Côn thu Inox DN150 là gì?

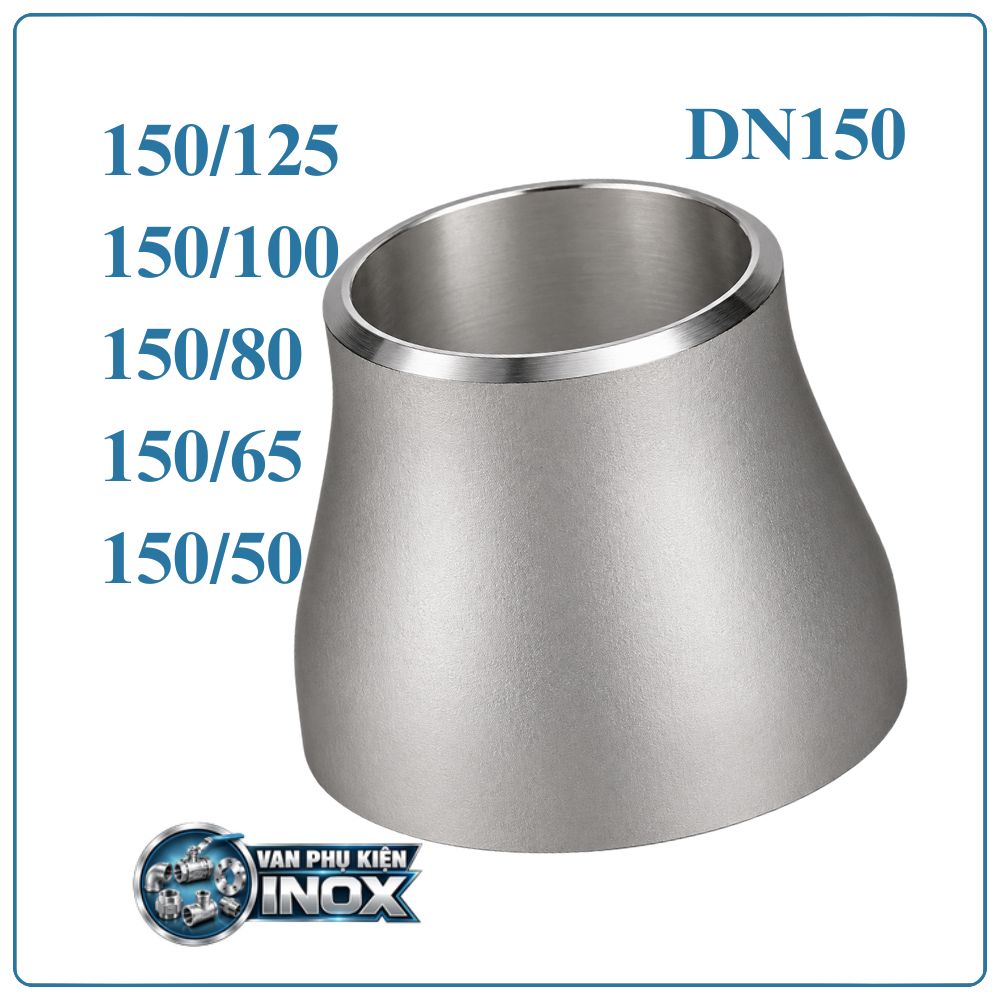

Côn thu Inox DN150 là phụ kiện chuyên dùng để nối chuyển tiếp giữa đường ống DN150 và đường ống có kích thước nhỏ hơn. Kích thước DN150 tương đương 6 inch, đường kính ngoài khoảng Φ168.3 mm. Sản phẩm được chế tạo từ inox 304 hoặc inox 316, kết nối chủ yếu bằng phương pháp hàn, tạo thành mối ghép cố định và chắc chắn cho hệ thống.

Tùy thiết kế tuyến ống, côn thu DN150 có thể sử dụng dạng đồng tâm hoặc lệch tâm, đáp ứng những yêu cầu khác nhau về hướng dòng chảy và vị trí lắp đặt.

Ưu điểm nổi bật của Côn thu Inox DN150

• Kết cấu inox chắc chắn, thích hợp cho các đường ống có kích thước lớn.
• Khả năng chống gỉ và chống ăn mòn tốt trong nhiều môi trường sử dụng.
• Dạng hàn giúp liên kết giữa phụ kiện và đường ống ổn định trong quá trình vận hành.
• Chuyển đổi từ DN150 xuống đường kính nhỏ hơn mà không cần thay đổi toàn bộ tuyến ống.
• Inox 304 đáp ứng tốt nhiều hệ thống công nghiệp; inox 316 phù hợp hơn với môi trường có tính ăn mòn cao.
• Bề mặt phụ kiện ít bám cặn, thuận lợi khi vệ sinh và kiểm tra.
• Có thể lựa chọn kiểu đồng tâm hoặc lệch tâm theo kết cấu thực tế của đường ống.

Thông số kỹ thuật Côn thu Inox DN150

Thông số	Chi tiết
Tên sản phẩm	Côn thu Inox DN150
Kích thước đầu lớn	DN150
Quy đổi	6 inch
Đường kính ngoài	Φ168.3 mm
Kích thước đầu thu	DN50, DN65, DN80, DN100, DN125
Kiểu kết nối	Hàn
Kiểu dáng	Đồng tâm, lệch tâm
Vật liệu	Inox 304, Inox 316
Độ dày	SCH10
Áp suất danh nghĩa	PN16
Áp suất làm việc tối đa	16 bar
Nhiệt độ làm việc	0°C đến 180°C
Môi chất sử dụng	Nước, khí, dầu, hơi, chất lỏng công nghiệp
Xuất xứ	Trung Quốc

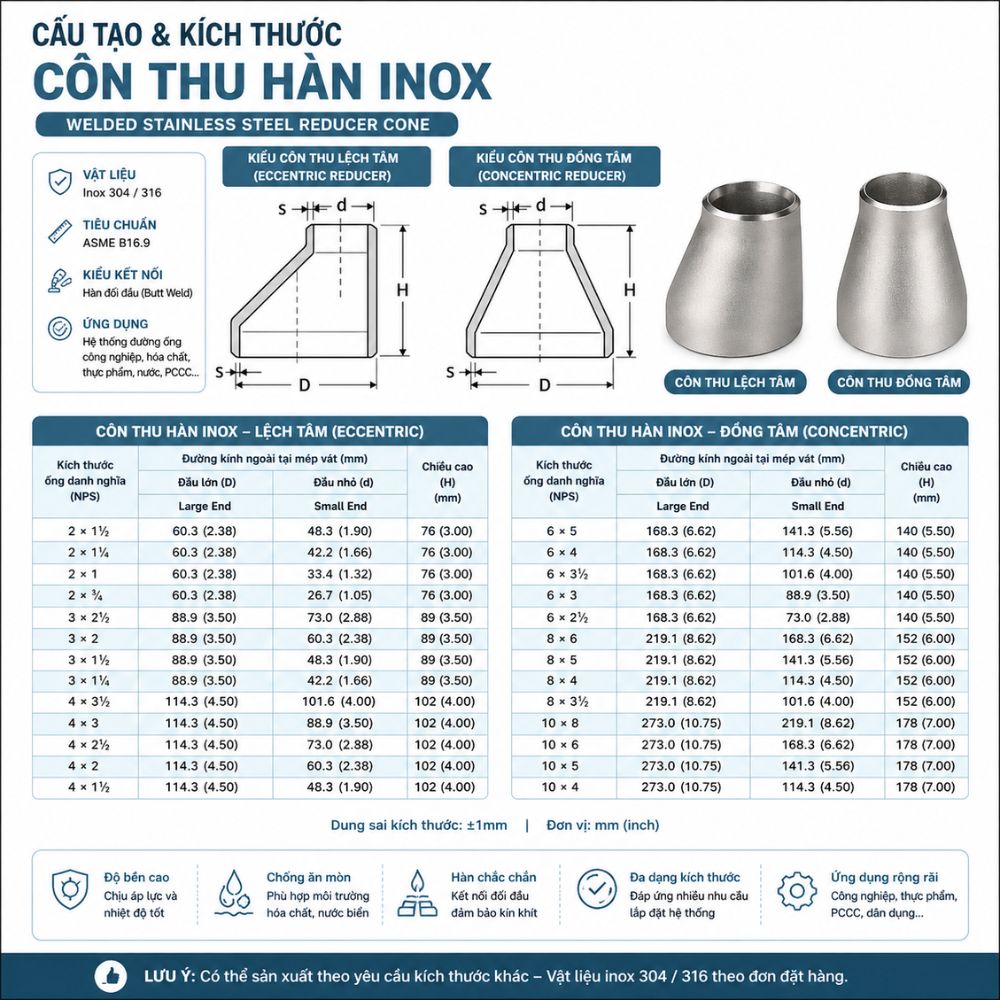

Đặc điểm cấu tạo Côn thu Inox DN150

Côn thu DN150 được thiết kế theo dạng chuyển đường kính, trong đó hai đầu phụ kiện có kích thước khác nhau. Các phần chính gồm:

• Đầu DN150: kích thước lớn, kết nối với đường ống Φ168.3 mm.
• Phần thân thu: có tiết diện thay đổi dần từ đầu lớn sang đầu nhỏ.
• Đầu thu: lựa chọn theo đường kính của đoạn ống tiếp theo.
• Thành phụ kiện SCH10: tạo độ cứng cần thiết cho kết cấu côn.
• Bề mặt inox: được hoàn thiện phù hợp với yêu cầu của phụ kiện đường ống công nghiệp.

Vai trò của Côn thu Inox DN150 trong đường ống

Trong một tuyến ống, DN150 có thể cần kết nối với thiết bị hoặc đường ống có đường kính nhỏ hơn. Khi đó, côn thu được bố trí tại vị trí chuyển tiếp để tạo sự thay đổi kích thước phù hợp.

Phụ kiện cũng giúp thuận tiện khi ghép nối đường ống DN150 với các thiết bị có đầu vào nhỏ hơn, đồng thời tạo điều kiện bố trí hệ thống theo từng nhánh và từng khu vực sử dụng.

Đối với tuyến ống đứng, côn đồng tâm thường được lựa chọn khi cần giữ chung trục. Với đường ống ngang, kiểu lệch tâm có thể được sử dụng tùy yêu cầu cao độ và thiết kế kỹ thuật.

Côn thu Inox DN150 được dùng ở đâu?

Với kích thước DN150, sản phẩm thường xuất hiện trong các hệ thống có lưu lượng tương đối lớn:

• Tuyến ống cấp nước và phân phối nước công nghiệp.
• Hệ thống xử lý nước, trạm bơm và đường ống kỹ thuật.
• Đường ống khí nén, khí công nghiệp.
• Hệ thống dẫn dầu và chất lỏng sản xuất.
• Đường hơi, đường nước nóng và các hệ thống nhiệt.
• Nhà máy hóa chất, thực phẩm và đồ uống.
• Hệ thống PCCC và đường ống kỹ thuật của công trình.
• Các tuyến ống kết nối bơm, van, thiết bị trao đổi nhiệt và máy móc công nghiệp.

Bảng kích thước Côn thu Inox DN150

Mã kích thước	Đầu kết nối lớn	Đầu kết nối nhỏ	Quy đổi
Côn thu DN150/50	DN150	DN50	6″ × 2″
Côn thu DN150/65	DN150	DN65	6″ × 2 1/2″
Côn thu DN150/80	DN150	DN80	6″ × 3″
Côn thu DN150/100	DN150	DN100	6″ × 4″
Côn thu DN150/125	DN150	DN125	6″ × 5″

Phân loại Côn thu Inox DN150

Côn thu hàn đồng tâm

Côn đồng tâm có tâm của hai đầu nằm trên cùng một đường trục. Thiết kế này tạo sự chuyển tiếp cân đối giữa hai đường kính và thường được dùng ở những vị trí mà tuyến ống được bố trí thẳng hàng.

Côn thu hàn lệch tâm

Ở côn lệch tâm, hai đầu được bố trí không cùng một tâm. Kiểu kết cấu này cho phép điều chỉnh vị trí tương đối giữa hai đường ống, phù hợp với một số tuyến ngang hoặc vị trí cần kiểm soát cao độ.

Kinh nghiệm lựa chọn Côn thu Inox DN150

Để chọn đúng sản phẩm, trước tiên cần xác định kích thước đường ống chính. Nếu tuyến hiện tại là DN150 thì đầu lớn của côn cần tương ứng với 6 inch, Φ168.3 mm.

Tiếp theo xác định kích thước đường ống phía sau để chọn DN50, DN65, DN80, DN100 hoặc DN125. Bên cạnh kích thước, cần kiểm tra:

• Vật liệu inox 304 hoặc inox 316.
• Chiều dày SCH10.
• Áp suất hệ thống có nằm trong giới hạn PN16 hay không.
• Nhiệt độ môi chất trong phạm vi 0°C đến 180°C.
• Vị trí lắp đặt để quyết định dạng đồng tâm hay lệch tâm.
• Khả năng tương thích giữa côn và vật liệu đường ống cần hàn nối.

Các bước lắp Côn thu Inox DN150

Bước 1: Chuẩn bị vị trí hàn

Đo và cắt đầu ống đúng kích thước, làm sạch bề mặt tiếp xúc. Kiểm tra côn DN150 và đầu thu để đảm bảo không có biến dạng hoặc bụi bẩn ảnh hưởng đến mối nối.

Bước 2: Định vị phụ kiện

Đưa côn vào giữa hai đoạn ống, căn chỉnh đầu DN150 và đầu thu theo đúng kích thước. Với côn lệch tâm, cần đặt đúng chiều lệch theo bản vẽ hoặc thiết kế tuyến ống.

Bước 3: Hàn cố định và hoàn thiện

Thực hiện hàn cố định trước, sau đó hoàn thiện toàn bộ chu vi mối nối. Quá trình hàn cần kiểm soát nhiệt để hạn chế cong vênh và ảnh hưởng đến bề mặt inox.

Bước 4: Kiểm tra hệ thống

Sau khi hoàn thành, kiểm tra ngoại quan mối hàn, vệ sinh khu vực kết nối và thực hiện thử kín hoặc thử áp theo yêu cầu kỹ thuật trước khi vận hành.

Mua Côn thu Inox DN150 ở đâu?

Nếu cần sử dụng côn thu inox DN150 cho đường ống công nghiệp, khách hàng nên cung cấp kích thước hai đầu ống, vật liệu mong muốn và kiểu đồng tâm hoặc lệch tâm để được tư vấn đúng sản phẩm.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp côn thu inox DN150 và các kích thước phụ kiện đường ống inox khác.

Liên hệ tư vấn và nhận báo giá: 0961.483.239 – 0961.332.786

Câu hỏi thường gặp về Côn thu Inox DN150

DN150 tương đương bao nhiêu inch?

DN150 tương đương 6 inch, đường kính ngoài của ống khoảng Φ168.3 mm.

Côn thu DN150 có thể thu xuống những size nào?

Các kích thước thường dùng gồm DN150/50, DN150/65, DN150/80, DN150/100 và DN150/125.

Côn thu Inox DN150 sử dụng kết nối gì?

Côn thu DN150 thuộc dòng phụ kiện kết nối hàn, được ghép trực tiếp với đường ống bằng mối hàn.

Nên dùng côn đồng tâm hay lệch tâm?

Việc lựa chọn phụ thuộc vào vị trí và thiết kế tuyến ống. Đồng tâm giữ hai đầu cùng trục, còn lệch tâm tạo sự chênh lệch vị trí giữa hai đầu để phù hợp với một số cách bố trí đường ống.

Côn thu DN150 có dùng được inox 304 và inox 316 không?

Có. Hai vật liệu phổ biến là inox 304 và inox 316, lựa chọn cụ thể phụ thuộc vào môi chất và điều kiện làm việc của hệ thống.
