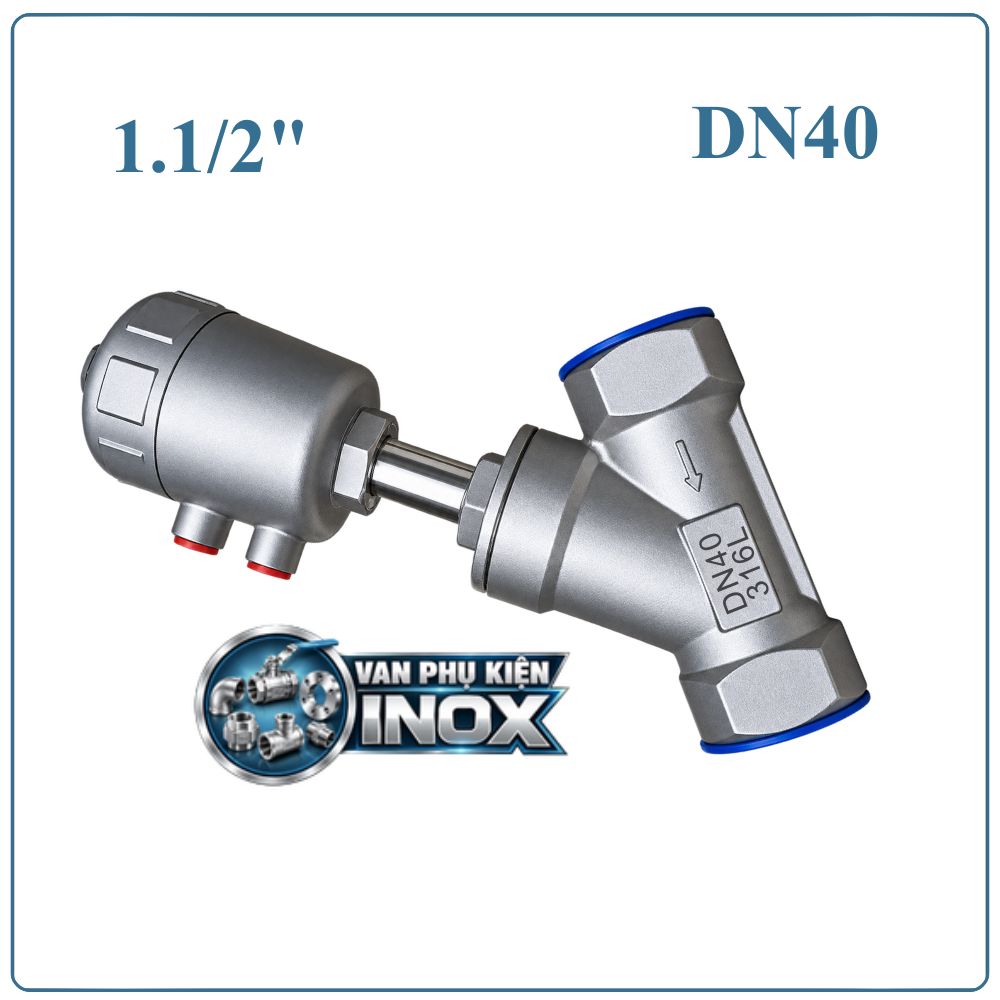

Van Y Xiên Điều Khiển Khí Nén Inox DN40

Van Y Xiên Điều Khiển Khí Nén Inox DN40 là gì?

Van Y Xiên Điều Khiển Khí Nén Inox DN40 là van góc xiên dạng Y, trong đó bộ truyền động khí nén tạo lực tác động lên piston để điều khiển ty van và bộ phận đóng mở. Khi cấp hoặc ngắt khí điều khiển, van thực hiện chu trình đóng hoặc mở theo cấu hình thường đóng (NC) hoặc thường mở (NO).

Với kích thước DN40 | 1 1/2 inch | Φ48 mm, sản phẩm thường được lựa chọn cho các tuyến ống cần tự động hóa thay cho thao tác đóng mở bằng tay.

Ưu điểm nổi bật

• Điều khiển bằng khí nén: dễ tích hợp với tủ điều khiển, PLC và hệ thống tự động hóa.
• Thân van bằng inox: có độ bền cơ học tốt, thích hợp với môi trường công nghiệp.
• Kết cấu xiên Y: bố trí đường đi của dòng chảy hợp lý, hỗ trợ giảm trở lực khi van mở.
• Đóng mở nhanh: đáp ứng tốt các hệ thống cần đóng ngắt môi chất theo chu kỳ.
• Có cấu hình NC và NO: thuận tiện lựa chọn theo yêu cầu vận hành.
• Dải nhiệt độ sử dụng đến 180°C: đáp ứng nhiều hệ thống nước nóng, khí và hơi.
• Kích thước DN40: phù hợp cho các tuyến ống công nghiệp có đường kính danh nghĩa trung bình.

Thông số kỹ thuật Van Y Xiên Điều Khiển Khí Nén Inox DN40

Thông số	Chi tiết
Tên sản phẩm	Van Y Xiên Điều Khiển Khí Nén Inox DN40
Kích thước	DN40
Quy đổi	1 1/2 inch
Đường kính ống tương ứng	Φ48 mm
Thân van	Inox
Kiểu van	Van xiên Y điều khiển khí nén
Bộ truyền động	Piston khí nén
Chế độ hoạt động	NC / NO
Áp lực làm việc	0 – 10 bar
Áp lực khí điều khiển	3 – 8 bar
Nhiệt độ làm việc	-10°C đến 180°C
Kiểu thiết kế	Y dạng nhọn / Y dạng tròn
Môi chất	Nước, khí, hơi và chất lỏng công nghiệp tương thích
Kiểu kết nối	Ren hoặc theo cấu hình sản phẩm

Thiết kế Van Xiên Y Inox DN40

Van Y Xiên DN40 được thiết kế theo dạng thân van góc xiên, với hướng chuyển động của cơ cấu đóng mở không nằm thẳng hoàn toàn theo trục đường ống. Cách bố trí này tạo nên đặc trưng riêng của dòng van xiên Y và giúp van thích hợp với nhiều hệ thống tự động.

Van xiên Y dạng nhọn

Dạng Y nhọn có phần thân và đường nét thiết kế thuôn về khu vực trung tâm, tạo cảm giác gọn và rõ hướng dòng chảy. Kiểu này thường được lựa chọn khi ưu tiên thiết kế nhỏ gọn và khả năng bố trí van trong không gian hạn chế.

Van xiên Y dạng tròn

Dạng Y tròn có phần thân được bo cong, các vị trí chuyển tiếp giữa thân và nhánh van được tạo hình mềm hơn. Thiết kế này phù hợp với những hệ thống chú trọng kết cấu chắc chắn và hình dáng thân van liền mạch.

Dù sử dụng dạng nhọn hay dạng tròn, van vẫn duy trì cơ chế đóng mở bằng piston khí nén và có thể lựa chọn chế độ NC hoặc NO.

Cấu tạo van

Van Y Xiên Điều Khiển Khí Nén Inox DN40 gồm các bộ phận chính phối hợp với nhau để tạo thành một cụm van tự động:

• Thân van inox: chứa và định hướng dòng môi chất qua van.
• Cửa van: vị trí thực hiện đóng hoặc mở đường lưu chất.
• Ty van: truyền chuyển động từ bộ truyền động xuống cơ cấu đóng mở.
• Piston khí nén: nhận áp lực khí và biến đổi thành chuyển động cơ học.
• Bộ truyền động: tạo lực đóng mở van theo tín hiệu điều khiển.
• Bộ phận làm kín: hạn chế rò rỉ tại khu vực ty van và cửa van.
• Đầu cấp khí: đưa khí nén vào bộ truyền động để thực hiện thao tác.

Nguyên lý hoạt động

Khi hệ thống cấp khí nén vào bộ truyền động, áp lực khí tác động lên piston. Piston dịch chuyển và truyền lực xuống ty van, từ đó đưa cơ cấu đóng mở đến vị trí tương ứng.

Ở trạng thái mở, cửa van được nâng khỏi vị trí làm kín để môi chất đi qua. Khi van nhận tín hiệu đóng hoặc thay đổi trạng thái cấp khí, piston dịch chuyển theo chiều ngược lại, đưa cửa van về vị trí đóng và ngăn dòng môi chất.

Đối với van NC, van thường ở trạng thái đóng khi không có khí điều khiển. Với cấu hình NO, trạng thái ban đầu được thiết lập theo hướng ngược lại.

Khả năng điều khiển tự động

Van DN40 có thể được sử dụng trong những hệ thống cần kiểm soát dòng chảy theo tín hiệu tự động. Bộ truyền động khí nén cho phép van phối hợp với các thiết bị điều khiển bên ngoài để thực hiện đóng mở theo chu kỳ.

Một số hình thức phối hợp thường gặp:

• Điều khiển đóng mở bằng tín hiệu từ hệ thống tự động.
• Kết hợp cảm biến để kiểm soát quá trình vận hành.
• Lắp đặt trong dây chuyền cần đóng ngắt môi chất liên tục.
• Kết hợp bộ điều khiển để thực hiện chu trình vận hành định sẵn.
• Sử dụng chế độ NC hoặc NO tùy yêu cầu an toàn và vận hành của hệ thống.

Ứng dụng Van Y Xiên Điều Khiển Khí Nén Inox DN40

Van Y Xiên Khí Nén DN40 được sử dụng trong nhiều hệ thống đường ống có nhu cầu tự động đóng mở, đặc biệt tại các vị trí cần thao tác van nhanh và giảm sự phụ thuộc vào vận hành thủ công.

Một số ứng dụng tiêu biểu:

• Hệ thống cấp và xử lý nước.
• Đường ống khí nén.
• Hệ thống hơi nóng.
• Dây chuyền sản xuất công nghiệp.
• Hệ thống chế biến thực phẩm và đồ uống.
• Thiết bị và dây chuyền sử dụng chất lỏng công nghiệp.
• Các hệ thống cần điều khiển van từ xa.

Cách lựa chọn Van Y Xiên Khí Nén DN40

Để lựa chọn đúng van, cần đối chiếu đồng thời kích thước đường ống và điều kiện làm việc thực tế:

Bước 1: Xác định kích thước
Đường ống sử dụng van DN40 cần phù hợp với kích thước danh nghĩa DN40, tương đương 1 1/2 inch và Φ48 mm.

Bước 2: Kiểm tra áp lực
Hệ thống cần nằm trong phạm vi áp lực làm việc của van là 0 – 10 bar.

Bước 3: Xác định nguồn khí
Nguồn khí điều khiển cần đáp ứng mức 3 – 8 bar để bộ truyền động hoạt động phù hợp.

Bước 4: Kiểm tra nhiệt độ
Môi chất cần nằm trong phạm vi nhiệt độ làm việc -10°C đến 180°C.

Bước 5: Chọn chế độ NC hoặc NO
Lựa chọn theo trạng thái van mong muốn khi hệ thống không cấp tín hiệu điều khiển.

Hướng dẫn lắp đặt

Để van DN40 hoạt động ổn định, quá trình lắp đặt nên thực hiện theo trình tự sau:

1. Kiểm tra van và đường ống: bảo đảm van không bị va đập, các đầu kết nối sạch và đường ống không còn dị vật.
2. Xác định hướng lắp: đặt van đúng hướng thiết kế, bảo đảm có đủ không gian cho bộ truyền động hoạt động.
3. Kết nối van với đường ống: thực hiện đúng kiểu kết nối của sản phẩm, siết liên kết chắc chắn nhưng không gây biến dạng thân van.
4. Kết nối khí nén: đưa đường khí điều khiển vào đầu cấp khí của bộ truyền động, kiểm tra độ kín tại vị trí nối.
5. Chạy thử: cấp khí trong phạm vi 3 – 8 bar, kiểm tra van đóng mở và quan sát các vị trí kết nối.
6. Đưa vào vận hành: sau khi xác nhận van chuyển trạng thái ổn định và không có hiện tượng rò rỉ, mới đưa vào hoạt động chính thức.

Kiểm tra và bảo dưỡng

Van Y Xiên Inox DN40 sử dụng khí nén nên cần duy trì đồng thời tình trạng tốt của phần van và bộ truyền động.

• Kiểm tra định kỳ các điểm kết nối và vị trí làm kín.
• Theo dõi áp lực khí cấp cho bộ truyền động.
• Kiểm tra tốc độ đóng mở, tránh để van hoạt động bất thường trong thời gian dài.
• Làm sạch khu vực bên ngoài van, đặc biệt tại vị trí đầu cấp khí.
• Kiểm tra ty van và cơ cấu truyền động khi nhận thấy van đóng mở không dứt khoát.
• Khi hệ thống ngừng hoạt động dài ngày, nên kiểm tra lại van trước khi đưa vào vận hành.

Câu hỏi thường gặp về Van Y Xiên Điều Khiển Khí Nén Inox DN40

Van Y Xiên Khí Nén DN40 có kích thước bao nhiêu?

Van có kích thước danh nghĩa DN40, tương đương 1 1/2 inch, dùng cho đường ống có đường kính ngoài khoảng Φ48 mm theo quy cách ống tương ứng.

Van DN40 chịu được áp lực bao nhiêu?

Áp lực làm việc của van trong cấu hình đang xét là 0 – 10 bar. Nguồn khí điều khiển sử dụng trong khoảng 3 – 8 bar.

Van Y Xiên DN40 chịu được nhiệt độ bao nhiêu?

Phạm vi nhiệt độ làm việc là -10°C đến 180°C, phù hợp với nhiều hệ thống nước, khí và hơi.

Van có những dạng thiết kế nào?

Dòng van này có hai kiểu thiết kế chính là van xiên Y dạng nhọn và van xiên Y dạng tròn.

Van DN40 có thể dùng cho hơi không?

Có thể sử dụng cho hệ thống hơi nếu môi chất, nhiệt độ và áp lực thực tế nằm trong phạm vi làm việc của van.

Van khí nén DN40 NC và NO khác nhau như thế nào?

NC là cấu hình thường đóng, còn NO là cấu hình thường mở. Việc lựa chọn phụ thuộc vào trạng thái mà hệ thống yêu cầu khi van không nhận tín hiệu điều khiển.
