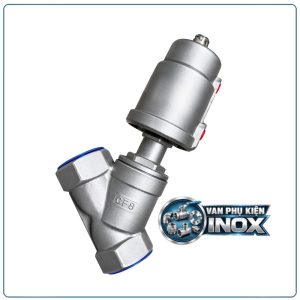

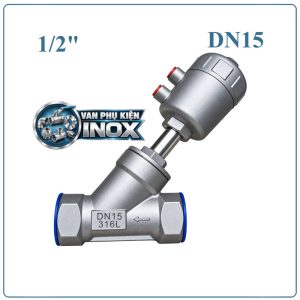

Van Y xiên điều khiển khí nén inox là gì?

Van Y xiên điều khiển khí nén inox hay còn gọi là van Y xiên khí nén inox, van góc Y khí nén inox, van Y angle seat khí nén inox là loại van tự động sử dụng áp lực khí nén để điều khiển trạng thái đóng hoặc mở.

Tên gọi của sản phẩm bắt nguồn từ:

• Van Y xiên: thân van và đường đi của dòng chảy được thiết kế theo dạng Y xiên.
• Điều khiển khí nén: van đóng mở nhờ bộ truyền động sử dụng khí nén.
• Inox: thân van thường được chế tạo từ inox 304 hoặc inox 316.

Một bộ van hoàn chỉnh thường gồm:

Thân van inox + đĩa/piston van + gioăng làm kín + trục van + bộ truyền động khí nén.

Tùy cấu hình, van có thể được lựa chọn dạng thường đóng (NC), thường mở (NO) hoặc các cấu hình điều khiển khác.

Cấu tạo van Y xiên điều khiển khí nén inox

Van Y xiên khí nén inox có cấu tạo không quá phức tạp nhưng mỗi bộ phận đều giữ vai trò quan trọng trong quá trình vận hành.

1. Thân van inox

Thân van là phần tiếp xúc trực tiếp với môi chất.

Vật liệu thường gặp:

• Inox 304.
• Inox 316.

Thân van được thiết kế theo dạng Y xiên nhằm tối ưu đường đi của dòng lưu chất.

Ưu điểm của thân inox:

• Chống ăn mòn tốt.
• Độ bền cơ học cao.
• Bề mặt dễ vệ sinh.
• Phù hợp với nhiều hệ thống công nghiệp.
• Có thể sử dụng trong các ứng dụng yêu cầu cao về vệ sinh khi thiết kế và vật liệu đáp ứng yêu cầu.

2. Bộ truyền động khí nén

Actuator là bộ phận tạo lực để đóng hoặc mở van.

Khi khí nén được cấp vào actuator, piston bên trong di chuyển và truyền lực xuống trục van.

Tùy thiết kế, actuator có thể sử dụng:

• Khí nén một chiều.
• Khí nén hai chiều.

Đối với actuator một chiều, lò xo sẽ tham gia đưa van về vị trí mặc định khi mất khí điều khiển.

3. Trục van

Trục van kết nối bộ truyền động với bộ phận đóng mở bên trong thân van.

Chuyển động của actuator được truyền qua trục để đưa van về trạng thái:

• Đóng.
• Mở.

4. Đĩa van

Đĩa van là bộ phận trực tiếp kiểm soát dòng chảy.

Khi van đóng, đĩa van ép vào vị trí làm kín để ngăn dòng lưu chất đi qua.

Khi van mở, đĩa van di chuyển khỏi vị trí đóng, tạo đường lưu thông cho môi chất.

5. Gioăng làm kín

Gioăng có nhiệm vụ hạn chế rò rỉ giữa các bộ phận của van và tại vị trí đóng.

Vật liệu gioăng thường được lựa chọn tùy thuộc vào:

• Môi chất.
• Nhiệt độ.
• Áp suất.
• Yêu cầu vệ sinh.
• Tính chất hóa học.

Một số vật liệu thường gặp gồm:

• EPDM.
• PTFE.
• FKM/Viton.
• Các vật liệu chuyên dụng khác.

Nguyên lý hoạt động của van Y xiên điều khiển khí nén inox

Nguyên lý hoạt động của van tương đối đơn giản.

Khí nén từ hệ thống điều khiển được đưa vào actuator. Áp lực khí tác động lên piston tạo ra lực cơ học.

Lực này được truyền xuống trục van để điều khiển bộ phận đóng mở bên trong.

Khi van mở

Khí nén tác động lên actuator → piston di chuyển → trục van dịch chuyển → đĩa van rời khỏi vị trí làm kín → dòng lưu chất đi qua.

Khi van đóng

Actuator đưa trục van về vị trí đóng → đĩa van ép vào vị trí làm kín → dòng lưu chất bị ngăn lại.

Đối với loại thường đóng (NC), van thường ở trạng thái đóng khi không có khí điều khiển và mở khi được cấp khí.

Đối với loại thường mở (NO), trạng thái mặc định ngược lại.

Cấu hình thực tế cần được xác nhận theo model và actuator cụ thể.

Van Y xiên khí nén inox thường đóng và thường mở

Van Y xiên khí nén inox thường đóng – NC

NC là viết tắt của Normally Closed, nghĩa là van ở trạng thái đóng khi không có tín hiệu điều khiển phù hợp.

Khi cấp khí:

Van chuyển sang trạng thái mở.

Khi ngừng cấp khí, cơ cấu hồi vị đưa van về trạng thái mặc định theo thiết kế.

Van NC thường được sử dụng khi yêu cầu dòng chảy phải được ngắt khi hệ thống mất tín hiệu điều khiển.

Van Y xiên khí nén inox thường mở – NO

NO là viết tắt của Normally Open, nghĩa là van ở trạng thái mở khi không có tín hiệu điều khiển phù hợp.

Khi cấp khí, van chuyển sang trạng thái đóng.

Việc lựa chọn NC hay NO cần dựa trên yêu cầu vận hành và trạng thái an toàn mong muốn của hệ thống.

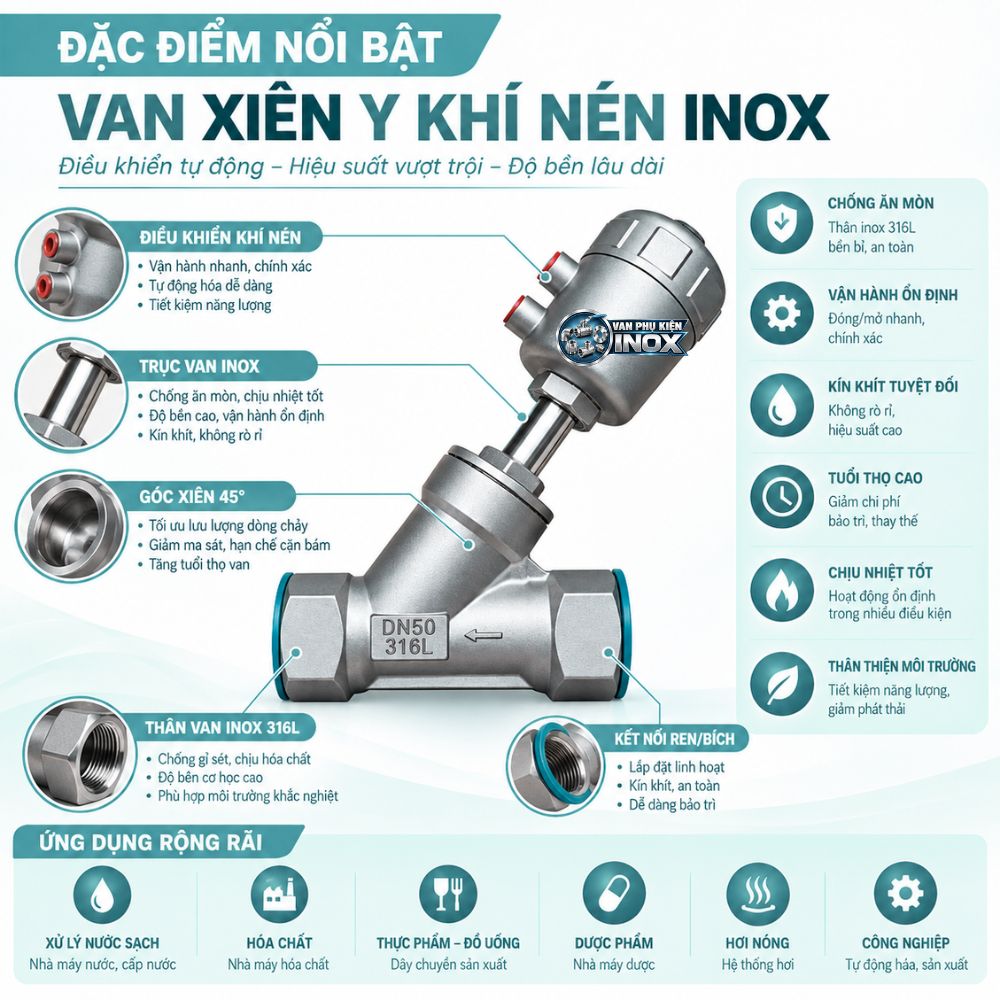

Ưu điểm của van Y xiên điều khiển khí nén inox

1. Thiết kế dạng Y giúp dòng chảy thuận lợi

Một ưu điểm đáng chú ý của van Y xiên là hình học thân van được thiết kế để tạo đường dòng tương đối thuận lợi.

Điều này giúp van phù hợp với các hệ thống cần đóng mở thường xuyên và yêu cầu tổn thất áp suất thấp hơn so với một số thiết kế van khác.

2. Điều khiển tự động bằng khí nén

Van có thể kết nối với:

• Van điện từ.
• Bộ điều khiển PLC.
• Công tắc hành trình.
• Hệ thống tự động hóa.

Nhờ đó, người vận hành không cần đóng mở van thủ công tại vị trí đường ống.

3. Đóng mở nhanh

So với các cơ cấu đóng mở bằng tay, bộ truyền động khí nén có khả năng thực hiện thao tác đóng mở nhanh, phù hợp với các dây chuyền cần điều khiển liên tục.

4. Thân van inox bền

Inox 304 hoặc 316 có khả năng chống ăn mòn tốt trong nhiều môi trường.

Đây là lý do van Y xiên inox thường được sử dụng trong các hệ thống có yêu cầu cao hơn về độ bền vật liệu.

5. Dễ tích hợp hệ thống tự động hóa

Van có thể kết hợp với các thiết bị điều khiển để tạo thành một cụm điều khiển tự động.

Ví dụ:

PLC → van điện từ → actuator khí nén → van Y xiên.

6. Có nhiều lựa chọn kết nối

Tùy model, van có thể có:

• Ren.
• Clamp.
• Hàn.
• Mặt bích.

Điều này giúp sản phẩm có khả năng thích ứng với nhiều hệ thống đường ống.

Nhược điểm của van Y xiên khí nén inox

Bên cạnh các ưu điểm, sản phẩm cũng có một số điểm cần lưu ý.

Cần có nguồn khí nén

Muốn van hoạt động tự động cần có hệ thống khí nén với áp suất phù hợp.

Cần bộ điều khiển

Trong nhiều ứng dụng, van sẽ cần kết hợp với van điện từ hoặc thiết bị điều khiển để nhận tín hiệu từ hệ thống tự động hóa.

Chi phí cao hơn van tay

Do có thêm actuator và các phụ kiện điều khiển, giá thành thường cao hơn van Y xiên vận hành thủ công.

Cần lựa chọn gioăng phù hợp

Không phải mọi loại gioăng đều thích hợp với mọi môi trường.

Đặc biệt đối với hóa chất, nhiệt độ cao hoặc ứng dụng thực phẩm, cần lựa chọn vật liệu làm kín dựa trên điều kiện thực tế.

---

Thông số kỹ thuật van Y xiên điều khiển khí nén inox

Thông số của từng sản phẩm có thể khác nhau tùy thương hiệu và model. Một cấu hình tham khảo thường bao gồm:

Thông số	Đặc điểm
Tên sản phẩm	Van Y xiên điều khiển khí nén inox
Kiểu van	Y xiên / Angle Seat
Vật liệu thân	Inox 304 / Inox 316
Kiểu điều khiển	Khí nén
Kiểu tác động	NC / NO / tác động kép tùy cấu hình
Kích thước	DN15 – DN100 tùy model
Kết nối	Ren / Clamp / Hàn / mặt bích
Môi chất	Nước, khí, hơi, chất lỏng phù hợp
Gioăng	EPDM / PTFE / FKM tùy model
Nguồn khí	Theo yêu cầu actuator
Áp suất làm việc	Phụ thuộc model và kích thước
Nhiệt độ	Phụ thuộc vật liệu gioăng và thiết kế
Điều khiển	Van điện từ / PLC / hệ thống tự động

Lưu ý: Không nên áp dụng một mức áp suất hoặc nhiệt độ chung cho tất cả van Y xiên khí nén inox. Khi lựa chọn sản phẩm thực tế cần kiểm tra datasheet của đúng model.

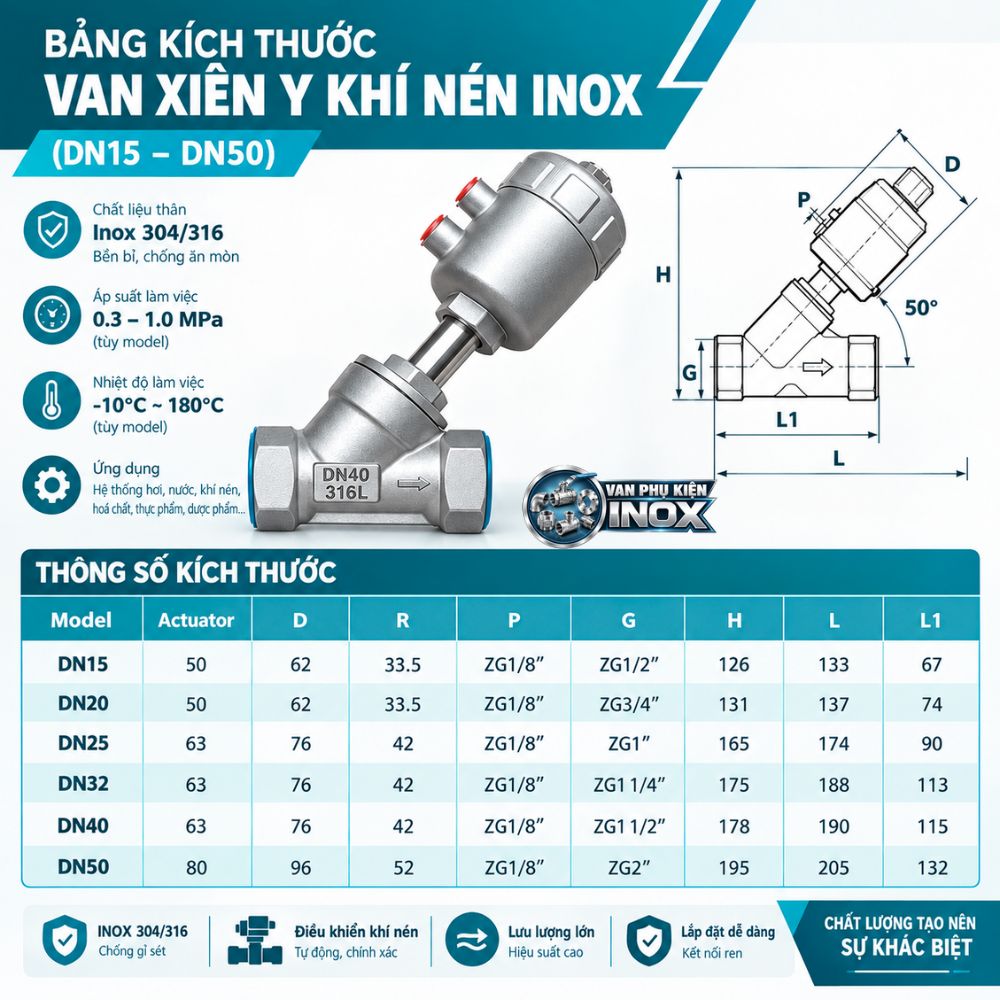

Kích thước van Y xiên khí nén inox

Van Y xiên khí nén inox được sản xuất với nhiều kích thước nhằm đáp ứng các hệ thống đường ống khác nhau.

Các kích thước thường gặp có thể gồm:

• DN15.
• DN20.
• DN25.
• DN32.
• DN40.
• DN50.
• DN65.
• DN80.
• DN100.

Trong đó, kích thước phổ biến còn phụ thuộc vào loại kết nối và nhà sản xuất.

Ví dụ:

DN	Kích thước danh nghĩa tham khảo
DN15	1/2″
DN20	3/4″

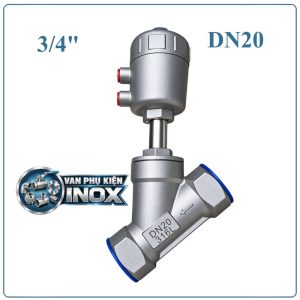

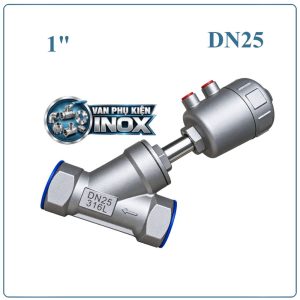

DN25	1″

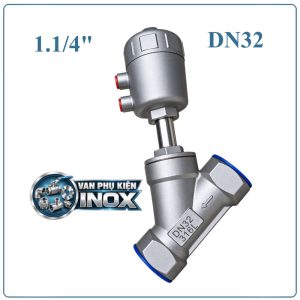

DN32	1 1/4″

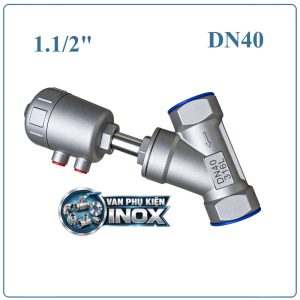

DN40	1 1/2″

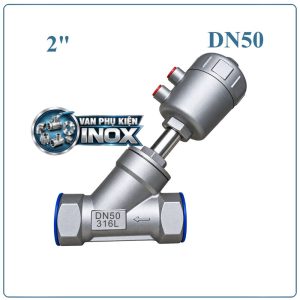

DN50	2″
DN65	2 1/2″
DN80	3″
DN100	4″

Đây là cách quy đổi kích thước danh nghĩa phổ biến, không thay thế cho kích thước thực tế của từng tiêu chuẩn kết nối.

---

Van Y xiên inox dùng cho môi chất nào?

Van Y xiên khí nén inox có thể được sử dụng cho nhiều loại môi chất, nhưng cần kiểm tra tính tương thích trước khi lựa chọn.

Nước

Đây là một trong những ứng dụng phổ biến.

Van có thể sử dụng trong:

• Hệ thống cấp nước.
• Xử lý nước.
• Máy móc.
• Dây chuyền sản xuất.

Khí nén

Van có thể được sử dụng trong các hệ thống khí công nghiệp nếu thông số áp suất và vật liệu đáp ứng yêu cầu.

Hơi nước

Một số dòng van Y xiên được thiết kế để làm việc với hơi.

Tuy nhiên, cần đặc biệt kiểm tra:

• Nhiệt độ hơi.
• Áp suất.
• Vật liệu gioăng.
• Thông số actuator.
• Giới hạn nhiệt độ của nhà sản xuất.

Chất lỏng

Có thể ứng dụng với nhiều loại chất lỏng phù hợp với vật liệu thân van và gioăng.

Hóa chất

Đây là nhóm ứng dụng cần thận trọng nhất.

Việc thân van bằng inox không có nghĩa là van phù hợp với mọi hóa chất. Cần xác định:

• Tên hóa chất.
• Nồng độ.
• Nhiệt độ.
• Áp suất.
• Thời gian tiếp xúc.

Sau đó đối chiếu với khả năng tương thích của inox và vật liệu gioăng.

---

Ứng dụng van Y xiên điều khiển khí nén inox

Van được sử dụng trong nhiều hệ thống công nghiệp và tự động hóa.

1. Hệ thống cấp thoát nước

Van dùng để đóng mở tự động các tuyến đường ống.

2. Hệ thống khí nén

Sử dụng trong dây chuyền sản xuất và các thiết bị tự động.

3. Hệ thống hơi

Van Y xiên là một lựa chọn trong một số hệ thống hơi khi model được thiết kế phù hợp với nhiệt độ và áp suất.

4. Nhà máy thực phẩm

Vật liệu inox giúp sản phẩm phù hợp với nhiều hệ thống cần khả năng vệ sinh và chống ăn mòn.

Đối với ứng dụng tiếp xúc trực tiếp với thực phẩm, cần lựa chọn sản phẩm có vật liệu và tiêu chuẩn vệ sinh phù hợp với yêu cầu của dây chuyền.

5. Nhà máy đồ uống

Có thể ứng dụng trong các hệ thống nước, khí, chất lỏng và quy trình sản xuất phù hợp.

6. Hệ thống xử lý nước

Van được dùng để điều khiển tự động các tuyến đường ống và cụm xử lý.

7. Dây chuyền sản xuất tự động

Khi kết hợp với PLC và van điện từ, van Y xiên có thể trở thành một phần của hệ thống điều khiển tự động.

---

So sánh van Y xiên khí nén inox với van bi khí nén

Tiêu chí	Van Y xiên khí nén inox	Van bi khí nén
Kiểu đóng mở	Piston/đĩa van	Bi xoay
Cơ cấu truyền động	Khí nén	Khí nén
Thiết kế	Dạng Y xiên	Thân van có bi
Đường dòng	Tối ưu theo thiết kế	Qua lỗ bi
Đóng mở	Nhanh	Nhanh
Điều khiển tự động	Có	Có
Môi chất	Nước, khí, hơi và môi chất phù hợp	Nước, khí, dầu và nhiều môi chất phù hợp
Ứng dụng	Đặc biệt phổ biến trong quy trình công nghiệp	Rất đa dạng

Hai loại van không hoàn toàn thay thế cho nhau trong mọi trường hợp. Việc lựa chọn phụ thuộc vào môi chất, áp suất, nhiệt độ, tần suất đóng mở, kiểu kết nối và yêu cầu của hệ thống.

---

Cách lựa chọn van Y xiên điều khiển khí nén inox

Để chọn đúng sản phẩm, nên thực hiện theo các bước sau.

Bước 1: Xác định kích thước đường ống

Ví dụ:

DN15, DN20, DN25, DN32, DN40, DN50…

Không nên lựa chọn van chỉ dựa vào đường kính nhìn bằng mắt.

Bước 2: Xác định môi chất

Cần xác định hệ thống sử dụng:

• Nước.
• Khí.
• Hơi.
• Dầu.
• Hóa chất.
• Dung dịch.
• Thực phẩm.

Bước 3: Xác định áp suất

Kiểm tra áp suất làm việc thực tế của hệ thống và so sánh với giới hạn của van.

Bước 4: Xác định nhiệt độ

Nhiệt độ môi chất ảnh hưởng trực tiếp đến:

• Thân van.
• Gioăng.
• Actuator.
• Tuổi thọ sản phẩm.

Bước 5: Chọn inox 304 hoặc 316

Inox 304 phù hợp với nhiều ứng dụng thông thường.

Inox 316 có thể được cân nhắc khi yêu cầu khả năng chống ăn mòn cao hơn hoặc môi trường làm việc đặc thù.

Bước 6: Chọn kiểu kết nối

Cần xác định đường ống đang sử dụng:

• Ren.
• Clamp.
• Hàn.
• Mặt bích.

Bước 7: Chọn kiểu tác động khí nén

Xác định:

• Thường đóng NC.
• Thường mở NO.
• Tác động kép.

Bước 8: Kiểm tra áp suất khí điều khiển

Actuator cần nguồn khí với áp suất phù hợp để tạo đủ lực đóng mở.

---

Hướng dẫn lắp đặt van Y xiên khí nén inox

Lắp đặt đúng giúp giảm nguy cơ rò rỉ và nâng cao tuổi thọ thiết bị.

Bước 1: Ngắt hệ thống

Trước khi lắp đặt cần:

• Ngắt dòng môi chất.
• Xả áp.
• Cô lập đoạn đường ống cần thao tác.

Bước 2: Vệ sinh đường ống

Loại bỏ:

• Bụi bẩn.
• Mạt kim loại.
• Cặn đường ống.
• Tạp chất.

Bước 3: Kiểm tra chiều dòng chảy

Một số van có ký hiệu hướng dòng trên thân.

Cần lắp đúng theo hướng dẫn của nhà sản xuất.

Bước 4: Kết nối van

Lắp van vào đường ống theo đúng kiểu kết nối.

Không nên tác động lực quá lớn lên thân hoặc actuator.

Bước 5: Kết nối khí nén

Đưa đường khí điều khiển vào actuator.

Nếu sử dụng van điện từ, cần đấu nối đúng theo sơ đồ của thiết bị.

Bước 6: Kiểm tra

Sau khi lắp đặt:

1. Cấp khí từ từ.
2. Kiểm tra hoạt động đóng mở.
3. Kiểm tra rò rỉ.
4. Kiểm tra tín hiệu phản hồi nếu có.
5. Đưa hệ thống vào vận hành.

---

Các lỗi thường gặp khi sử dụng van Y xiên khí nén inox

Van không đóng mở

Nguyên nhân có thể gồm:

• Không có khí cấp.
• Áp suất khí không đủ.
• Van điện từ không hoạt động.
• Actuator gặp sự cố.
• Bộ phận bên trong bị kẹt.

Van đóng mở chậm

Có thể do:

• Áp suất khí thấp.
• Đường ống khí quá nhỏ.
• Bộ lọc khí bị bẩn.
• Van tiết lưu điều chỉnh chưa phù hợp.
• Actuator không phù hợp với kích thước van.

Van bị rò rỉ

Nguyên nhân có thể là:

• Gioăng hỏng.
• Có dị vật tại vị trí làm kín.
• Lắp đặt không đúng.
• Áp suất vượt giới hạn.
• Van đã bị mài mòn sau thời gian dài sử dụng.

Actuator hoạt động nhưng van không mở

Có thể do:

• Cơ cấu truyền động bị lỗi.
• Trục van bị kẹt.
• Piston hoặc bộ phận bên trong gặp sự cố.
• Lắp ráp không đúng.

---

Bảo dưỡng van Y xiên khí nén inox

Để van hoạt động ổn định, nên kiểm tra định kỳ:

Kiểm tra khí nén

Đảm bảo khí:

• Đủ áp suất.
• Sạch.
• Ít hơi nước.
• Không chứa quá nhiều dầu hoặc tạp chất nếu hệ thống không cho phép.

Kiểm tra rò rỉ

Kiểm tra:

• Các đầu nối.
• Gioăng.
• Ren.
• Clamp.
• Đường khí vào actuator.

Kiểm tra tốc độ đóng mở

Nếu van hoạt động chậm hơn bình thường, cần kiểm tra hệ thống khí và actuator.

Kiểm tra gioăng

Gioăng nên được thay thế khi có dấu hiệu:

• Nứt.
• Chai cứng.
• Biến dạng.
• Rò rỉ.

---

Van Y xiên điều khiển khí nén inox giá bao nhiêu?

Giá van Y xiên điều khiển khí nén inox phụ thuộc vào nhiều yếu tố:

• Kích thước DN.
• Inox 304 hay inox 316.
• Kiểu kết nối.
• Thương hiệu.
• Kiểu actuator.
• NC/NO/tác động kép.
• Vật liệu gioăng.
• Áp suất làm việc.
• Tiêu chuẩn sản phẩm.
• Số lượng đặt hàng.

Vì vậy, không nên áp dụng một mức giá cố định cho toàn bộ dòng van.

Khi cần báo giá, nên cung cấp đầy đủ thông tin:

Van Y xiên khí nén inox + DN + vật liệu inox + kiểu kết nối + NC/NO + môi chất + áp suất + số lượng.

Ví dụ:

Van Y xiên điều khiển khí nén inox 304 DN25, ren, thường đóng NC, dùng cho nước, số lượng 5 bộ.

Với thông tin này, nhà cung cấp có thể xác định đúng cấu hình và báo giá chính xác hơn.

Mua van Y xiên điều khiển khí nén inox cần lưu ý gì?

Để hạn chế mua sai sản phẩm, người dùng nên kiểm tra:

1. Chất liệu thân van

Xác định rõ:

Inox 304 hay inox 316.

2. Kích thước

Kiểm tra DN hoặc kích thước ren thực tế.

3. Kiểu kết nối

Đảm bảo van tương thích với đường ống.

4. Môi chất

Xác định chính xác môi chất cần điều khiển.

5. Áp suất và nhiệt độ

Không sử dụng van vượt quá giới hạn kỹ thuật của nhà sản xuất.

6. Actuator

Kiểm tra:

• Kiểu tác động.
• Kích thước.
• Áp suất khí.
• Kiểu kết nối khí.

7. Gioăng

Đặc biệt quan trọng khi sử dụng với:

• Hơi nóng.
• Dầu.
• Hóa chất.
• Thực phẩm.
• Nhiệt độ cao.

Câu hỏi thường gặp về van Y xiên điều khiển khí nén inox

Van Y xiên khí nén inox là gì?

Đây là loại van có thân dạng Y xiên, sử dụng actuator khí nén để đóng mở dòng lưu chất tự động. Thân van thường được sản xuất từ inox 304 hoặc inox 316.

Van Y xiên khí nén inox dùng cho hơi được không?

Có thể sử dụng đối với các model được thiết kế cho hơi và có thông số nhiệt độ, áp suất phù hợp. Cần kiểm tra vật liệu gioăng và datasheet của sản phẩm trước khi sử dụng.

Van Y xiên inox có dùng cho nước không?

Có. Van có thể sử dụng trong hệ thống nước nếu vật liệu, áp suất, nhiệt độ và cấu hình van phù hợp.

Van Y xiên khí nén inox có những kích thước nào?

Tùy từng nhà sản xuất, các kích thước phổ biến có thể từ DN15 đến DN100 hoặc lớn hơn.

Van Y xiên inox 304 và 316 khác nhau thế nào?

Cả hai đều là vật liệu inox có khả năng chống ăn mòn tốt. Inox 316 thường được lựa chọn khi môi trường yêu cầu khả năng chống ăn mòn cao hơn trong một số điều kiện, nhưng giá thành thường cao hơn inox 304.

Van Y xiên khí nén NC là gì?

NC là Normally Closed, tức trạng thái mặc định của van là đóng theo cấu hình actuator. Khi nhận khí điều khiển, van chuyển sang trạng thái mở.

Van Y xiên khí nén NO là gì?

NO là Normally Open, tức trạng thái mặc định của van là mở theo cấu hình actuator. Khi nhận khí điều khiển, van chuyển sang trạng thái đóng.

Van Y xiên khí nén có cần van điện từ không?

Không phải mọi cấu hình đều bắt buộc phải có van điện từ, nhưng van điện từ thường được sử dụng để điều khiển nguồn khí cấp cho actuator trong các hệ thống tự động hóa.

Địa chỉ mua van Y xiên điều khiển khí nén inox

Khi mua van Y xiên điều khiển khí nén inox, nên lựa chọn nhà cung cấp có khả năng cung cấp:

• Thông số kỹ thuật rõ ràng.
• Hình ảnh thực tế.
• Catalogue hoặc datasheet.
• Tư vấn chọn đúng kích thước.
• Hỗ trợ kỹ thuật.
• Chính sách bảo hành.
• Chứng từ hàng hóa nếu công trình yêu cầu.

Đối với các hệ thống công nghiệp, việc lựa chọn đúng model và cấu hình van quan trọng hơn việc chỉ lựa chọn theo giá thành.

---

Kết luận

Van Y xiên điều khiển khí nén inox là giải pháp phù hợp cho nhiều hệ thống cần đóng mở dòng lưu chất tự động, đặc biệt trong các dây chuyền công nghiệp, hệ thống nước, khí nén, hơi, thực phẩm, đồ uống và xử lý nước.

Những ưu điểm nổi bật của sản phẩm gồm:

• Thân inox bền và chống ăn mòn tốt.
• Thiết kế Y xiên hỗ trợ dòng chảy.
• Đóng mở tự động bằng khí nén.
• Tốc độ đóng mở nhanh.
• Có thể tích hợp PLC và hệ thống tự động hóa.
• Nhiều lựa chọn kích thước và kiểu kết nối.
• Có thể lựa chọn inox 304 hoặc inox 316.
• Có các cấu hình NC, NO và tác động kép tùy thiết kế.

Để lựa chọn chính xác, cần xác định DN, vật liệu inox, môi chất, áp suất, nhiệt độ, kiểu kết nối, kiểu tác động và áp suất khí điều khiển.

Nếu bạn đang tìm van Y xiên điều khiển khí nén inox 304/316, hãy đối chiếu đầy đủ các thông số trên với datasheet của từng model trước khi đặt hàng để đảm bảo van phù hợp với hệ thống thực tế.
