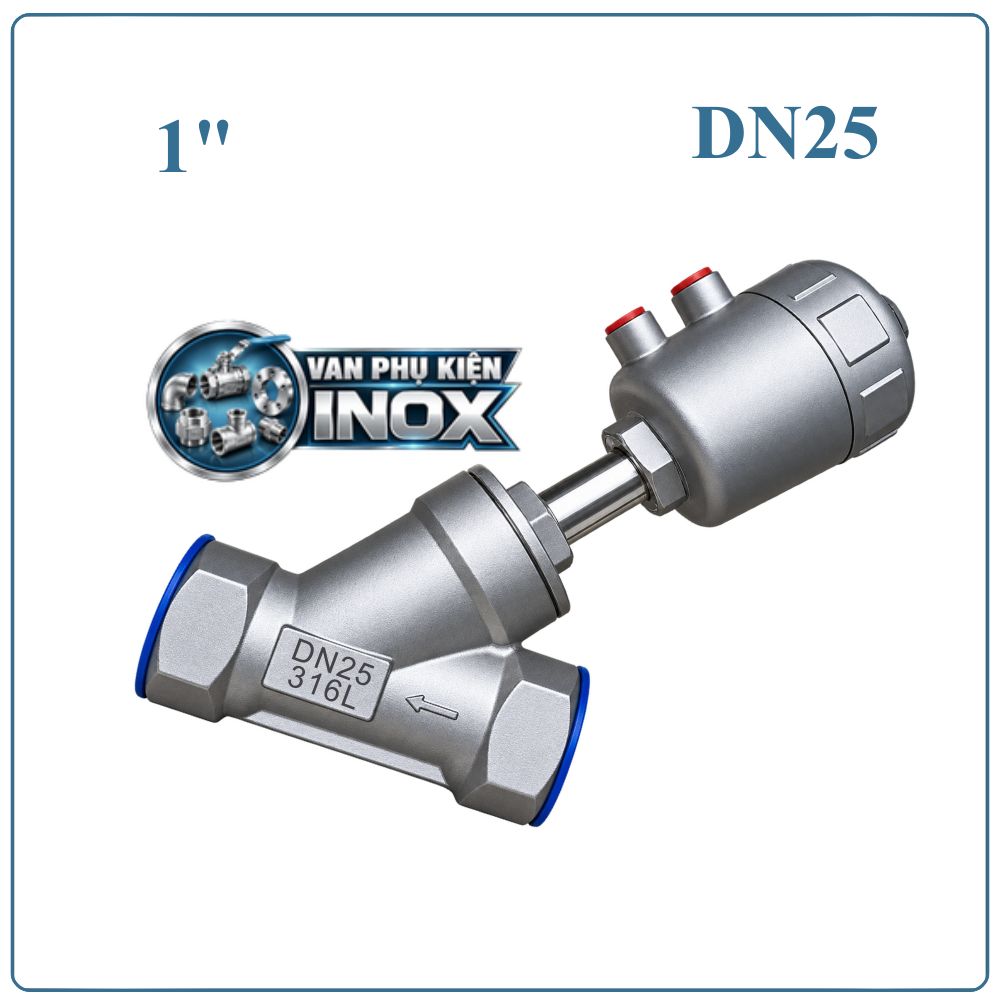

Van Y Xiên Điều Khiển Khí Nén Inox DN25

Van Y Xiên Điều Khiển Khí Nén Inox DN25 là gì?

Van Y Xiên Điều Khiển Khí Nén Inox DN25 là dòng van công nghiệp chuyên dùng để đóng mở và kiểm soát lưu chất bằng bộ truyền động khí nén. Van sở hữu thân inox chắc chắn, thiết kế dạng xiên chữ Y giúp tối ưu dòng chảy và phù hợp với các hệ thống cần tự động hóa quá trình vận hành.

Kích thước DN25 tương đương 1 inch, đường kính ngoài ống khoảng Φ34 mm, thường được sử dụng trên đường nước, khí nén, hơi, chất lỏng công nghiệp và các cụm thiết bị cần đóng mở van bằng tín hiệu điều khiển.

Ưu điểm nổi bật

• Thân van inox có độ bền cơ học tốt và khả năng chống ăn mòn cao.
• Cơ cấu khí nén đáp ứng nhanh các lệnh đóng mở.
• Thiết kế xiên Y giúp bố trí actuator thuận tiện trên đường ống.
• Kích thước DN25 phù hợp với nhiều hệ thống đường ống 1 inch.
• Có thể vận hành tự động thông qua van điện từ.
• Dễ kết hợp với cảm biến, PLC và hệ thống điều khiển trung tâm.
• Bề mặt inox thuận tiện cho việc vệ sinh.
• Có thể lựa chọn dạng thường đóng hoặc thường mở.
• Phù hợp với nhiều loại môi chất nếu chọn đúng vật liệu gioăng.
• Hai kiểu thân xiên Y dạng nhọn và dạng tròn đáp ứng các yêu cầu lắp đặt khác nhau.

Thông số kỹ thuật Van Y Xiên Điều Khiển Khí Nén Inox DN25

Thông số	Chi tiết
Tên sản phẩm	Van Y Xiên Điều Khiển Khí Nén Inox DN25
Kích thước danh nghĩa	DN25
Kích thước đường ống	1 inch
Đường kính ngoài ống	Φ34 mm
Kiểu van	Van xiên Y điều khiển khí nén
Vật liệu thân	Inox
Bộ truyền động	Piston khí nén
Kiểu tác động	Thường đóng (NC) / thường mở (NO)
Áp lực làm việc	0 – 10 bar
Áp lực khí điều khiển	3 – 8 bar
Nhiệt độ làm việc	-10°C đến 180°C
Kiểu thiết kế	Xiên Y dạng nhọn / dạng tròn
Môi chất	Nước, khí, hơi và chất lỏng công nghiệp phù hợp
Phương thức vận hành	Điều khiển bằng khí nén
Kiểu kết nối	Ren hoặc theo cấu hình sản phẩm

Thiết kế Van Xiên Y Inox DN25

Thân van được tạo hình theo hướng xiên so với trục đường ống. Cấu trúc này giúp phần tử đóng mở di chuyển theo góc phù hợp, đồng thời tạo không gian để bố trí bộ truyền động khí nén phía trên.

Van xiên Y dạng nhọn

Dạng nhọn có phần thân chuyển tiếp theo đường nét thuôn về khu vực giao giữa các nhánh. Kiểu thiết kế này mang lại hình dáng gọn, phù hợp với những cụm van được bố trí gần nhau hoặc không gian lắp đặt tương đối hạn chế.

Van xiên Y dạng tròn

Dạng tròn sử dụng các đường cong bo tại phần thân và khu vực chuyển tiếp. Kết cấu này tạo hình dáng liền mạch, chắc chắn và thuận tiện khi vệ sinh bề mặt van.

Hai dạng thiết kế có sự khác biệt về hình thức bên ngoài nhưng đều sử dụng actuator khí nén làm cơ cấu điều khiển chính.

Cấu tạo Van Y Xiên Khí Nén DN25

Thân van inox:
Bao bọc khoang dòng chảy và là kết cấu chịu áp lực chính của van. Inox giúp tăng khả năng chống oxy hóa trong quá trình sử dụng.

Cụm actuator:
Được lắp phía trên thân van, tiếp nhận khí nén và chuyển đổi áp suất thành chuyển động cơ học.

Piston:
Di chuyển dưới tác động của khí nén, tạo lực cho quá trình đóng hoặc mở.

Trục van:
Đóng vai trò truyền chuyển động từ actuator đến bộ phận đóng kín.

Bộ phận đóng mở:
Di chuyển trong khoang van để thay đổi tiết diện dòng chảy hoặc ngăn dòng hoàn toàn.

Gioăng làm kín:
Đảm bảo độ kín tại các vị trí tiếp xúc, hạn chế hiện tượng rò rỉ trong quá trình vận hành.

Lò xo hồi:
Có trên những cấu hình actuator sử dụng cơ chế hồi bằng lò xo, giúp van trở về trạng thái mặc định khi nguồn khí bị ngắt.

Nguyên lý hoạt động

Khi cấp khí nén vào actuator, áp suất khí tác động lên piston và tạo ra lực đẩy theo hành trình thiết kế. Chuyển động này được truyền xuống trục van, làm cơ cấu đóng mở dịch chuyển.

Khi van ở trạng thái mở, lưu chất có thể đi qua khoang van. Khi nhận tín hiệu đóng, actuator thực hiện hành trình ngược lại, đưa bộ phận đóng kín về vị trí ngăn dòng.

Đối với cấu hình có lò xo hồi, khi nguồn khí điều khiển bị mất, lực đàn hồi sẽ đưa van về trạng thái được thiết lập trước. Vì vậy có thể lựa chọn NC hoặc NO theo yêu cầu vận hành.

Điều khiển Van Y Xiên DN25 trong hệ thống tự động

Van có thể được tích hợp vào hệ thống điều khiển thông qua các thiết bị trung gian. Một cấu hình phổ biến gồm:

• Bộ lọc khí nén.
• Bộ điều áp.
• Van điện từ.
• Actuator khí nén.
• Công tắc hành trình hoặc cảm biến vị trí.
• Tủ điều khiển PLC.

Khi hệ thống phát tín hiệu, van điện từ phân phối khí đến actuator. Actuator sau đó thực hiện hành trình đóng hoặc mở theo lệnh. Cách vận hành này đặc biệt hữu ích trong các dây chuyền cần kiểm soát lưu chất theo chu kỳ.

Ứng dụng Van Y Xiên Điều Khiển Khí Nén Inox DN25

Van DN25 có thể được lắp đặt tại nhiều hệ thống đường ống sử dụng kích thước 1 inch:

• Hệ thống cấp và phân phối nước.
• Đường khí nén nhà máy.
• Hệ thống hơi và nước nóng.
• Dây chuyền xử lý chất lỏng.
• Thiết bị sản xuất thực phẩm, đồ uống.
• Hệ thống xử lý nước.
• Máy móc công nghiệp sử dụng van đóng mở tự động.
• Cụm đường ống cần điều khiển lưu lượng bằng tín hiệu khí nén.

Cách lựa chọn Van Y Xiên Khí Nén DN25

Trước khi đặt mua, cần xác định các thông số quan trọng của hệ thống:

Kích thước đường ống:
DN25 tương đương 1 inch, Φ34 mm.

Áp lực vận hành:
Hệ thống cần nằm trong giới hạn 0–10 bar.

Nguồn khí:
Actuator sử dụng áp lực khí điều khiển 3–8 bar.

Nhiệt độ môi chất:
Phạm vi làm việc từ -10°C đến 180°C.

Loại môi chất:
Kiểm tra khả năng tương thích giữa môi chất với inox và vật liệu gioăng.

Chế độ hoạt động:
Chọn thường đóng NC hoặc thường mở NO tùy phương án điều khiển.

Kiểu thân:
Lựa chọn dạng xiên Y nhọn hoặc xiên Y tròn theo yêu cầu thiết bị và không gian lắp đặt.

Hướng dẫn lắp đặt Van Y Xiên Điều Khiển Khí Nén DN25

Bước 1: Chuẩn bị hệ thống
Ngắt dòng lưu chất, xả áp đường ống và vệ sinh sạch khu vực lắp đặt.

Bước 2: Kiểm tra van
Kiểm tra kích thước DN25, kiểu kết nối, gioăng và tình trạng actuator.

Bước 3: Đưa van vào đường ống
Lắp van đúng vị trí, đảm bảo thân van không bị lệch hoặc chịu lực kéo từ đường ống.

Bước 4: Kết nối nguồn khí
Đấu ống khí vào actuator và kiểm tra độ kín của các đầu nối.

Bước 5: Kết nối điều khiển
Lắp van điện từ và các thiết bị điều khiển theo cấu hình NC hoặc NO đã lựa chọn.

Bước 6: Vận hành thử
Cấp khí trong khoảng 3–8 bar, thực hiện đóng mở nhiều lần và kiểm tra tình trạng rò rỉ.

Kiểm tra và bảo dưỡng định kỳ

Để duy trì hiệu suất hoạt động của van, nên kiểm tra theo chu kỳ vận hành thực tế:

• Kiểm tra các mối nối và vị trí làm kín.
• Quan sát tốc độ đóng mở của actuator.
• Theo dõi áp suất khí cấp cho van.
• Kiểm tra bộ lọc và điều áp khí nén.
• Vệ sinh phần thân van khi có bụi bẩn hoặc cặn bám.
• Kiểm tra gioăng nếu xuất hiện hiện tượng rò rỉ.
• Kiểm tra van điện từ và tín hiệu điều khiển.
• Thay thế chi tiết làm kín khi có dấu hiệu xuống cấp.
• Không vận hành vượt 10 bar hoặc ngoài khoảng nhiệt độ -10°C đến 180°C.

Mua Van Y Xiên Điều Khiển Khí Nén Inox DN25 ở đâu?

Khi mua Van Y Xiên Điều Khiển Khí Nén Inox DN25, cần lựa chọn đúng kích thước, kiểu thân, vật liệu gioăng và cấu hình actuator. Đặc biệt, áp lực và nhiệt độ thực tế của hệ thống phải nằm trong giới hạn làm việc của van.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các dòng van công nghiệp, van khí nén và thiết bị đường ống với nhiều kích thước, đáp ứng các nhu cầu lắp đặt khác nhau.

Khách hàng cần van Y xiên khí nén inox DN25 có thể liên hệ để được tư vấn cấu hình và báo giá.

Liên hệ:
0961.332.786 – 0961.483.239

Câu hỏi thường gặp về Van Y Xiên Điều Khiển Khí Nén Inox DN25

Van Y Xiên Điều Khiển Khí Nén Inox DN25 tương đương bao nhiêu inch?

Van DN25 tương đương 1 inch, sử dụng cho đường ống có đường kính ngoài khoảng Φ34 mm.

Van Y Xiên DN25 chịu áp lực bao nhiêu?

Van có áp lực làm việc 0–10 bar theo cấu hình thông số trên.

Áp lực khí điều khiển của van DN25 là bao nhiêu?

Actuator sử dụng nguồn khí điều khiển trong khoảng 3–8 bar.

Nhiệt độ làm việc của Van Y Xiên Inox DN25?

Van có phạm vi nhiệt độ làm việc -10°C đến 180°C khi sử dụng cấu hình vật liệu làm kín phù hợp.

Van Y xiên DN25 có dạng nhọn và dạng tròn không?

Có. Dòng van này có thể được thiết kế theo dạng xiên Y nhọn hoặc xiên Y tròn, tùy cấu hình sản phẩm.

Van DN25 có thể điều khiển bằng PLC không?

Có. Van có thể kết hợp với van điện từ, cảm biến và PLC để đóng mở tự động theo chương trình điều khiển.

Van Y Xiên Khí Nén DN25 dùng cho môi chất nào?

Van có thể dùng cho nước, khí nén, hơi và các chất lỏng công nghiệp phù hợp, với điều kiện vật liệu inox và gioăng đáp ứng môi chất thực tế.
