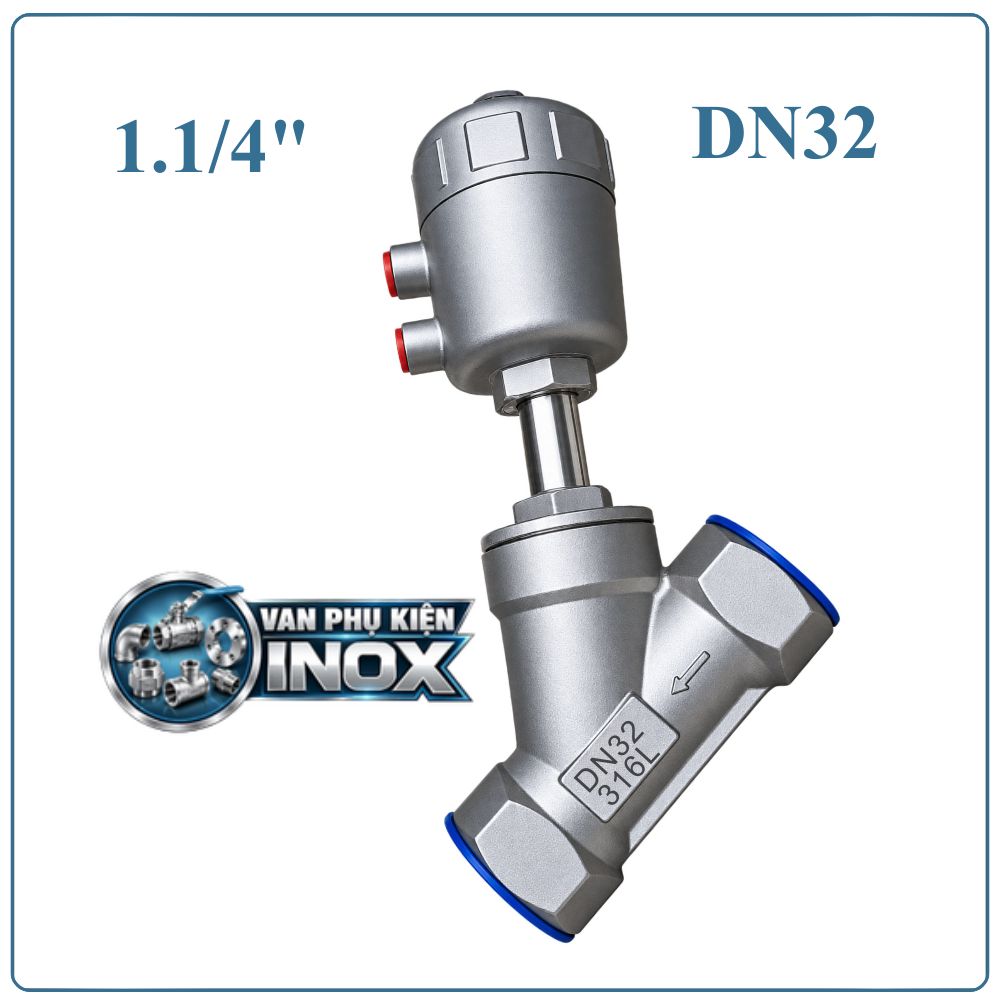

Van Y Xiên Điều Khiển Khí Nén Inox DN32

Van Y Xiên Điều Khiển Khí Nén Inox DN32 là gì?

Van Y Xiên Điều Khiển Khí Nén Inox DN32 là thiết bị tự động hóa đường ống được sử dụng để kiểm soát dòng chảy thông qua cơ cấu truyền động bằng khí nén. Thân van inox kết hợp với thiết kế góc xiên giúp thiết bị có kết cấu chắc chắn, dễ bố trí trong các cụm đường ống và máy móc công nghiệp.

Kích thước DN32 tương đương 1 1/4 inch, đường kính ngoài ống khoảng Φ42 mm, phù hợp cho các hệ thống nước, khí, hơi và chất lỏng công nghiệp cần đóng mở tự động.

Ưu điểm nổi bật

• Inox có khả năng chống oxy hóa và thích hợp với nhiều môi trường công nghiệp.
• Bộ truyền động khí nén cho phép đóng mở nhanh theo tín hiệu.
• Kết cấu xiên tạo điều kiện thuận lợi cho việc bố trí actuator.
• DN32 phù hợp với các tuyến ống có lưu lượng cao hơn nhóm van kích thước nhỏ.
• Có thể vận hành từ xa mà không cần tiếp cận trực tiếp van.
• Dễ kết hợp với van điện từ và thiết bị cảm biến.
• Hỗ trợ xây dựng hệ thống đóng mở tự động theo chu trình.
• Thiết kế thân van thuận tiện cho việc kiểm tra và vệ sinh.
• Có thể lựa chọn chế độ hoạt động NC hoặc NO.
• Hai dạng xiên Y nhọn và xiên Y tròn đáp ứng các yêu cầu thiết kế khác nhau.

Thông số kỹ thuật Van Y Xiên Điều Khiển Khí Nén Inox DN32

Thông số	Chi tiết
Tên sản phẩm	Van Y Xiên Điều Khiển Khí Nén Inox DN32
Kích thước danh nghĩa	DN32
Kích thước đường ống	1 1/4 inch
Đường kính ngoài ống	Φ42 mm
Dạng van	Van xiên Y điều khiển khí nén
Vật liệu thân	Inox
Bộ truyền động	Piston khí nén
Chế độ tác động	Thường đóng (NC) / thường mở (NO)
Áp lực làm việc	0 – 10 bar
Áp lực khí điều khiển	3 – 8 bar
Nhiệt độ làm việc	-10°C đến 180°C
Thiết kế thân	Xiên Y dạng nhọn / dạng tròn
Môi chất	Nước, khí, hơi, chất lỏng công nghiệp phù hợp
Phương thức vận hành	Khí nén tự động
Kiểu kết nối	Ren hoặc theo cấu hình sản phẩm

Thiết kế Van Xiên Y Inox DN32

Cấu trúc thân van được tạo thành từ một đường dẫn chính kết hợp với phần cổ van bố trí nghiêng. Nhờ vậy, actuator không nằm hoàn toàn trên cùng một trục với đường ống, tạo nên kiểu dáng đặc trưng của van góc xiên.

Dạng xiên Y tròn

Các khu vực chuyển tiếp được bo cong, giúp tổng thể thân van liền mạch hơn. Kiểu dáng này phù hợp với những vị trí cần chú trọng đến khả năng vệ sinh và hạn chế các góc cạnh trên bề mặt thiết bị.

Hai kiểu thân đều có thể sử dụng bộ truyền động khí nén để điều khiển van theo tín hiệu từ hệ thống.

Dạng xiên Y nhọn

Phần chuyển tiếp của thân có hình dáng thuôn và góc cạnh rõ hơn. Thiết kế này tạo cảm giác gọn, thích hợp khi lắp van trong các cụm thiết bị có nhiều đường ống bố trí gần nhau.

Cấu tạo Van Y Xiên Khí Nén DN32

Thân van inox:
Đây là phần tiếp xúc trực tiếp với môi chất, tạo khoang dẫn dòng và chịu áp lực trong quá trình vận hành.

Cụm nắp và cổ van:
Liên kết thân van với actuator, đồng thời giữ ổn định cơ cấu trục trong quá trình chuyển động.

Actuator khí nén:
Tiếp nhận nguồn khí điều khiển và tạo lực để vận hành van.

Piston:
Thực hiện chuyển động tịnh tiến dưới tác động của áp suất khí.

Trục van:
Truyền lực từ actuator xuống bộ phận đóng mở.

Cơ cấu đóng kín:
Thực hiện nhiệm vụ thay đổi tiết diện dòng chảy và ngăn môi chất khi van chuyển sang trạng thái đóng.

Gioăng:
Được bố trí tại các vị trí tiếp xúc để duy trì độ kín, hạn chế rò rỉ.

Cơ chế đóng mở của van

Van sử dụng năng lượng của khí nén thay cho lực tác động trực tiếp từ người vận hành.

Khi tín hiệu điều khiển được kích hoạt, khí nén đi vào actuator và tạo áp lực lên piston. Piston di chuyển theo hành trình đã thiết kế, kéo hoặc đẩy trục van để thay đổi vị trí của cơ cấu đóng kín.

Ở trạng thái mở, môi chất có thể lưu thông qua khoang van. Khi van nhận lệnh đóng, cơ cấu bên trong tiến về vị trí bịt kín đường dòng.

Nếu actuator sử dụng lò xo hồi, van có thể tự động trở về trạng thái mặc định khi nguồn khí bị ngắt. Đây là cơ sở để lựa chọn cấu hình thường đóng hoặc thường mở.

Khả năng tích hợp hệ thống điều khiển

Van DN32 có thể trở thành một phần của hệ thống tự động hóa khi kết hợp với các thiết bị điều khiển phù hợp.

Một số cấu hình thường sử dụng:

• Van điện từ điều khiển hướng khí.
• Bộ lọc khí để loại bỏ nước và tạp chất.
• Bộ điều áp duy trì áp suất ổn định.
• Công tắc hành trình xác nhận trạng thái đóng/mở.
• Cảm biến áp suất hoặc lưu lượng.
• Bộ điều khiển PLC cho dây chuyền tự động.

Với cách bố trí này, trạng thái của van có thể được điều khiển theo thời gian, tín hiệu cảm biến hoặc chương trình sản xuất.

Ứng dụng thực tế của Van Y Xiên Inox DN32

Kích thước DN32 được sử dụng tại những hệ thống cần tiết diện dòng chảy lớn hơn các tuyến DN15, DN20 hoặc DN25:

• Đường ống cấp nước trong nhà máy.
• Hệ thống khí nén sản xuất.
• Cụm đường ống hơi.
• Hệ thống nước nóng.
• Thiết bị xử lý và phân phối chất lỏng.
• Dây chuyền chế biến thực phẩm.
• Hệ thống tự động hóa máy móc.
• Các cụm thiết bị cần đóng mở lưu chất theo tín hiệu điều khiển.

Tiêu chí chọn Van Y Xiên Điều Khiển Khí Nén DN32

Trước khi lựa chọn, cần đối chiếu van với các điều kiện thực tế của đường ống:

Kích thước danh nghĩa:
DN32, tương ứng 1 1/4 inch và Φ42 mm.

Áp suất hệ thống:
Mức áp lực vận hành không vượt quá 10 bar.

Nguồn khí actuator:
Cần cung cấp khí trong khoảng 3–8 bar để đảm bảo bộ truyền động thực hiện đầy đủ hành trình.

Nhiệt độ môi chất:
Phạm vi sử dụng từ -10°C đến 180°C.

Môi chất:
Xác định thành phần và đặc tính hóa học của môi chất để lựa chọn inox và gioăng tương thích.

Chế độ an toàn:
Chọn NC hoặc NO dựa trên trạng thái mà van cần duy trì khi mất khí.

Hình dạng thân:
Xác định rõ dạng nhọn hoặc dạng tròn trước khi đặt hàng.

Các bước lắp đặt Van Y Xiên Khí Nén DN32

Bước 1: Cô lập đường ống
Ngắt nguồn lưu chất và xả áp hoàn toàn trước khi thao tác.

Bước 2: Làm sạch vị trí lắp
Loại bỏ cặn, bụi và vật thể lạ có thể lọt vào khoang van.

Bước 3: Lắp van
Đưa van vào tuyến DN32 theo đúng chiều dòng chảy, đồng thời căn chỉnh đường ống để tránh tạo lực lệch lên thân van.

Bước 4: Kết nối actuator
Đấu đường khí điều khiển vào bộ truyền động và kiểm tra độ kín của các đầu nối.

Bước 5: Kết nối thiết bị điều khiển
Lắp van điện từ, công tắc hành trình hoặc PLC nếu hệ thống yêu cầu tự động hóa.

Bước 6: Kiểm tra vận hành
Cấp khí 3–8 bar, cho van thực hiện nhiều chu kỳ đóng mở và kiểm tra rò rỉ trước khi đưa vào sử dụng.

Bảo trì và xử lý các vấn đề thường gặp

Việc bảo dưỡng cần tập trung vào cả phần thân van lẫn hệ thống khí nén:

• Kiểm tra rò rỉ tại các điểm nối.
• Theo dõi hiện tượng actuator hoạt động chậm.
• Kiểm tra áp suất khí đầu vào.
• Vệ sinh bộ lọc khí định kỳ.
• Kiểm tra van điện từ khi actuator không nhận lệnh.
• Kiểm tra gioăng khi xuất hiện rò rỉ môi chất.
• Làm sạch thân và khoang van khi hệ thống có nhiều cặn.
• Kiểm tra công tắc hành trình nếu tín hiệu trạng thái không chính xác.
• Thay thế chi tiết làm kín khi bị chai cứng hoặc hư hỏng.
• Đảm bảo áp lực và nhiệt độ vận hành không vượt quá 10 bar và 180°C.

Mua Van Y Xiên Điều Khiển Khí Nén Inox DN32 ở đâu?

Để lựa chọn đúng Van Y Xiên Điều Khiển Khí Nén Inox DN32, cần cung cấp cho đơn vị bán các thông tin về kích thước đường ống, môi chất, áp lực, nhiệt độ và chế độ điều khiển. Những thông tin này giúp xác định chính xác cấu hình van và actuator.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp van công nghiệp, van điều khiển khí nén và các thiết bị đường ống với nhiều kích thước.

Khách hàng cần van Y xiên khí nén inox DN32 có thể liên hệ để được tư vấn và báo giá theo nhu cầu sử dụng.

Liên hệ:
0961.332.786 – 0961.483.239

Câu hỏi thường gặp về Van Y Xiên Điều Khiển Khí Nén Inox DN32

Van Y Xiên Điều Khiển Khí Nén Inox DN32 có kích thước bao nhiêu?

Van có kích thước danh nghĩa DN32, tương đương 1 1/4 inch, sử dụng cho đường ống có đường kính ngoài khoảng Φ42 mm.

Van Y Xiên DN32 làm việc ở áp lực bao nhiêu?

Phạm vi áp lực làm việc của van là 0–10 bar.

Nguồn khí cấp cho actuator DN32 bao nhiêu?

Actuator sử dụng áp lực khí điều khiển trong khoảng 3–8 bar.

Van Y Xiên Inox DN32 chịu được nhiệt độ nào?

Van có phạm vi nhiệt độ làm việc -10°C đến 180°C, với điều kiện cấu hình gioăng phù hợp với môi chất.

Van Y Xiên DN32 có mấy kiểu thiết kế?

Có hai kiểu thiết kế phổ biến là van xiên Y dạng nhọn và van xiên Y dạng tròn.

Van DN32 có thể kết nối với PLC không?

Có. Khi kết hợp với van điện từ, cảm biến và thiết bị điều khiển, van có thể được đưa vào hệ thống PLC để tự động hóa quá trình đóng mở.

Van Y Xiên Khí Nén DN32 dùng cho những môi chất nào?

Van có thể sử dụng cho nước, khí nén, hơi, nước nóng và các chất lỏng công nghiệp phù hợp. Cần kiểm tra vật liệu thân và gioăng trước khi sử dụng với môi chất đặc biệt.
