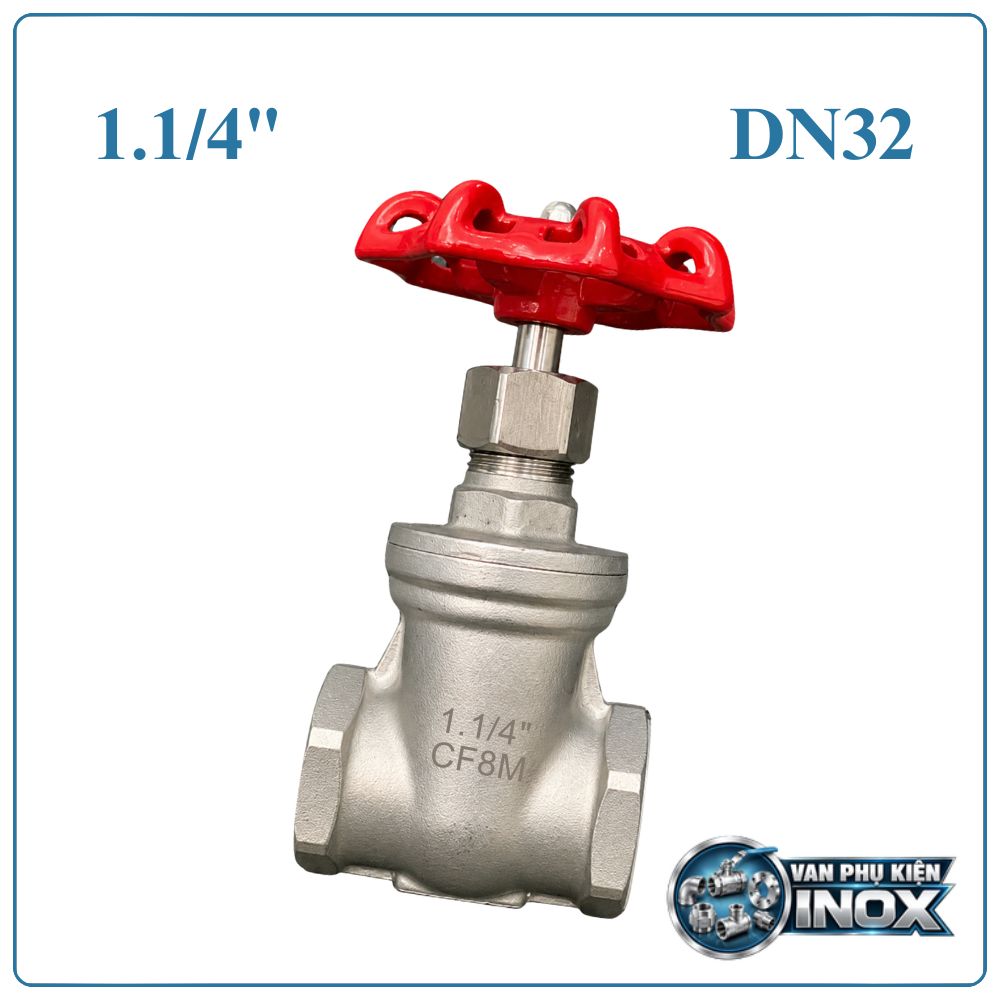

Van Cổng Inox DN32

Khái niệm van cổng inox DN32

Van cổng inox nối ren DN32 là thiết bị dùng để đóng hoặc mở dòng lưu chất trên đường ống DN32, tương đương 1 1/4 inch và Φ42 mm. Van vận hành bằng vô lăng, sử dụng cơ cấu cánh cổng nâng hạ và kết nối với đường ống bằng ren.

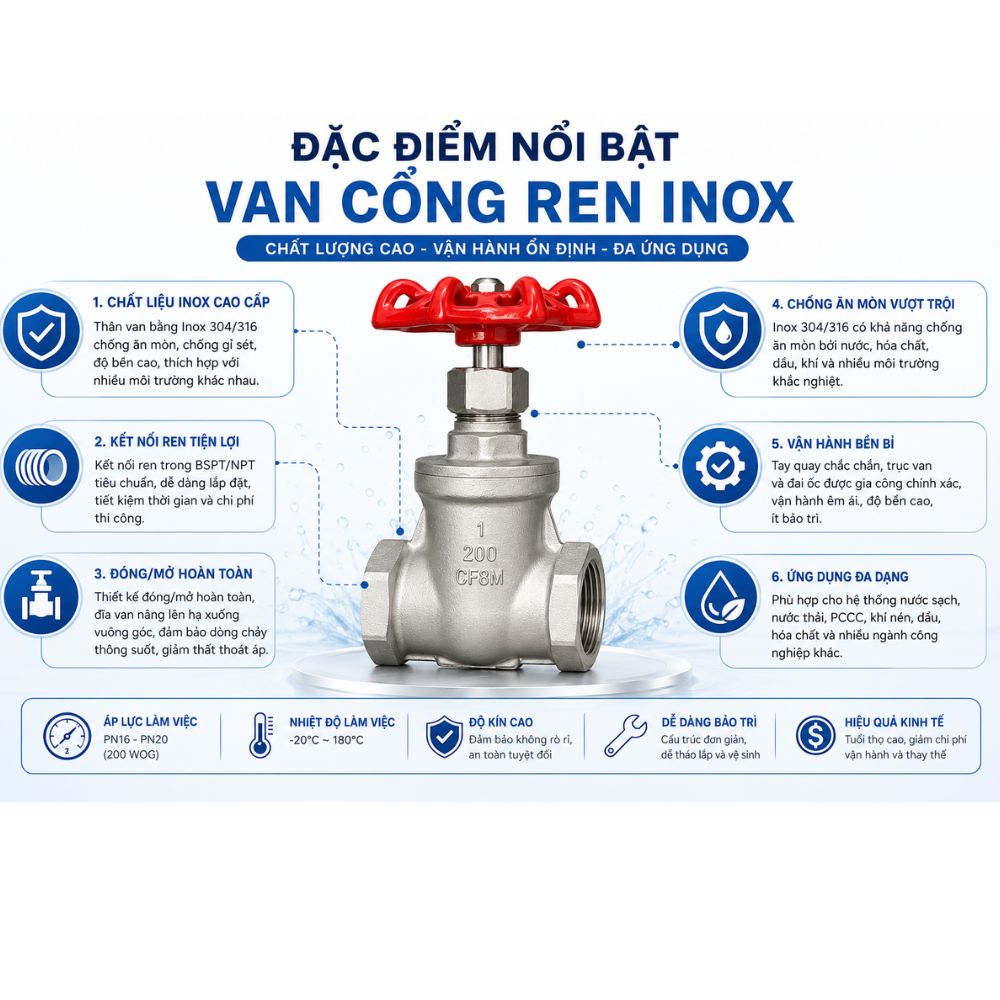

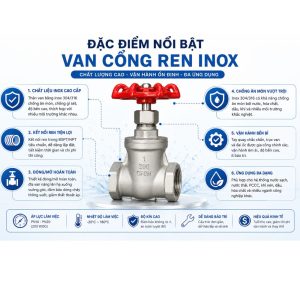

Ưu điểm của van cổng inox DN32

• Kích thước DN32 – 1 1/4 inch – Φ42 mm, phù hợp với các tuyến ống có kích thước tương ứng.
• Kết nối ren tiện lợi, không cần hàn hoặc sử dụng hệ thống mặt bích.
• Vật liệu inox, có khả năng chống oxy hóa và ăn mòn tốt trong môi trường phù hợp.
• Đóng mở chắc chắn, thích hợp cho nhiệm vụ cô lập đường ống.
• Thiết kế tương đối gọn, thuận tiện lắp đặt tại các cụm đường ống nhỏ.
• Vận hành bằng vô lăng, thao tác đơn giản và dễ kiểm soát.
• Dòng chảy ít bị cản trở khi cánh van được nâng hoàn toàn.
• Tháo lắp thuận tiện, phù hợp với những hệ thống cần bảo trì định kỳ.

Thông số kỹ thuật van cổng inox DN32

Thông số	Chi tiết
Tên sản phẩm	Van cổng inox DN32
Kích thước danh nghĩa	DN32
Kích thước inch	1 1/4 inch
Đường kính ngoài tham chiếu	Φ42 mm
Kiểu van	Van cổng / van cửa
Vật liệu thân	Inox
Vật liệu cánh	Inox
Vật liệu trục	Inox
Kiểu kết nối	Nối ren
Kiểu ren	Ren trong, tùy model BSP/NPT
Vận hành	Vô lăng
Áp lực làm việc	PN16
Chức năng	Đóng / mở dòng lưu chất
Môi trường sử dụng	Nước, nước sạch, PCCC, HVAC và lưu chất phù hợp
Nhiệt độ làm việc	Phụ thuộc vật liệu gioăng

Lưu ý: Kiểu ren cụ thể cần đối chiếu theo model thực tế; các dòng DN32 nối ren trên thị trường có thể sử dụng BSP hoặc NPT.

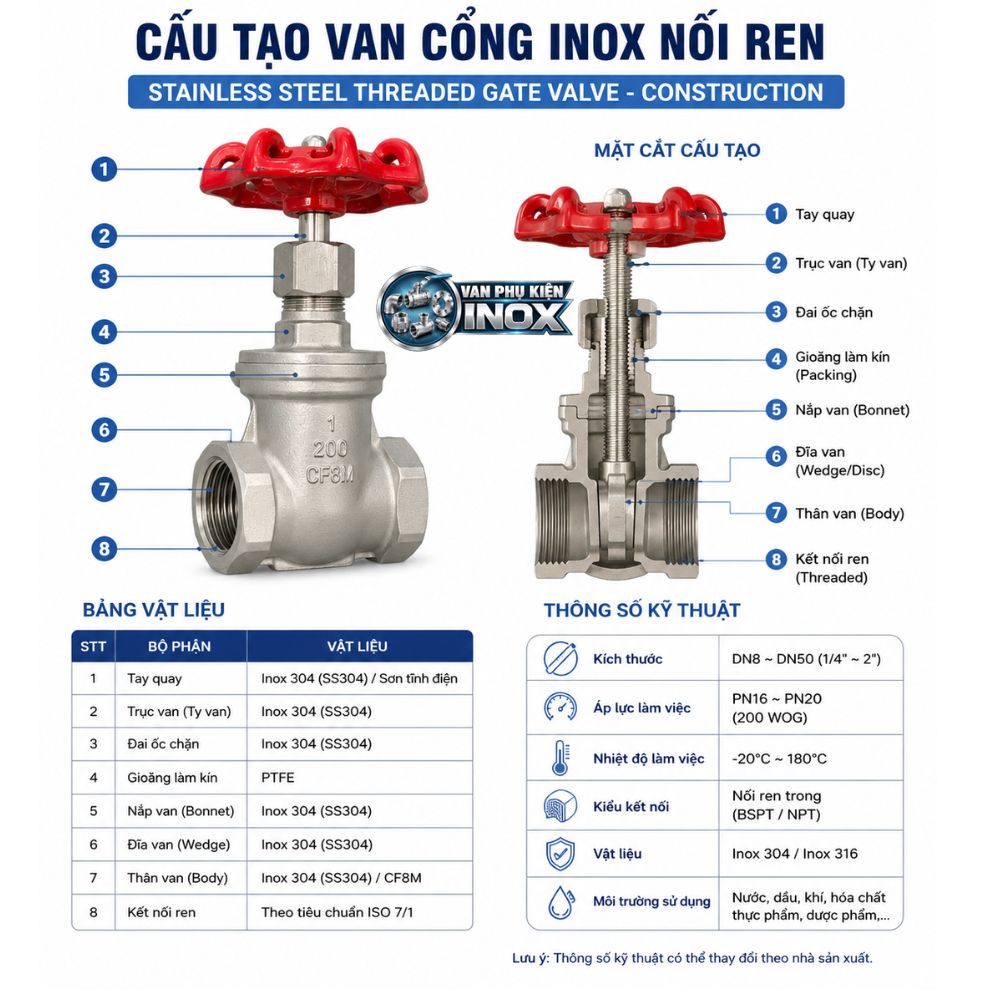

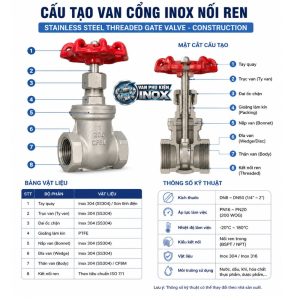

Cấu tạo van cổng inox DN32

• Thân van: Bộ phận chính chứa dòng lưu chất và chịu áp lực từ hệ thống.
• Cánh van: Di chuyển theo phương thẳng đứng để thực hiện đóng hoặc mở.
• Trục van: Liên kết cánh van với vô lăng, truyền chuyển động khi vận hành.
• Nắp van: Bao phủ phần cơ cấu phía trên và hỗ trợ cố định trục.
• Gioăng làm kín: Tạo độ kín tại các vị trí tiếp xúc, hạn chế rò rỉ.
• Bộ chèn trục: Làm kín khu vực trục đi qua nắp van.
• Vô lăng: Dùng để điều khiển cánh van bằng thao tác xoay.
• Đầu ren: Tạo liên kết trực tiếp giữa van và đường ống, giúp quá trình lắp đặt thuận tiện.

Nguyên lý hoạt động van cổng inox DN32

• Trạng thái mở: Xoay vô lăng → trục nâng cánh van → cửa van rời khỏi đường dẫn → lưu chất đi qua.
• Trạng thái đóng: Xoay vô lăng ngược chiều → cánh van hạ xuống → cửa van chắn dòng → lưu chất bị ngắt.
• Khi mở hoàn toàn: Cánh van được nâng khỏi tiết diện dòng chảy, giúp lưu chất lưu thông thuận lợi.
• Chức năng chính: Đóng hoặc mở đường ống; không thích hợp để điều tiết lưu lượng liên tục.

Ứng dụng của van cổng inox DN32

Hệ thống cấp nước

Van được lắp tại các đường ống cấp nước, nhánh dẫn nước hoặc vị trí cần đóng ngắt từng khu vực độc lập.

Đường ống nước sạch

Vật liệu inox phù hợp với các hệ thống nước khi lựa chọn đúng mác inox và vật liệu làm kín theo yêu cầu sử dụng.

Hệ thống PCCC

DN32 có thể được sử dụng tại những vị trí có đường ống kích thước tương ứng theo thiết kế hệ thống.

Hệ thống HVAC

Ứng dụng trên các tuyến nước kỹ thuật, đường nước tuần hoàn và cụm thiết bị cần khả năng cô lập dòng.

Hệ thống xử lý nước

Có thể lắp đặt tại đường ống dẫn nước, bồn chứa hoặc các cụm thiết bị xử lý có đường kính tương ứng.

Đường ống công nghiệp

Van phù hợp với các hệ thống sử dụng nước và những lưu chất không gây ảnh hưởng đến vật liệu inox, gioăng làm kín.

Hướng dẫn lắp đặt van cổng inox DN32 nối ren

Bước 1: Kiểm tra đường ống
Xác nhận đường ống có kích thước DN32 – 1 1/4 inch – Φ42 mm, đồng thời kiểm tra đúng chuẩn ren của van.

Bước 2: Làm sạch đầu ren
Vệ sinh phần ren trên đường ống, loại bỏ bụi bẩn, dầu mỡ và ba via.

Bước 3: Kiểm tra ren van
Đảm bảo ren trong của van không bị móp, lệch hoặc bám cặn trước khi lắp.

Bước 4: Lắp van vào đường ống
Sử dụng vật liệu làm kín phù hợp, sau đó đưa van vào ren và siết đúng lực. Không nên dùng lực quá mạnh vì có thể làm hỏng ren.

Bước 5: Kiểm tra vận hành
Xoay vô lăng để kiểm tra cánh van đóng mở bình thường.

Bước 6: Kiểm tra độ kín
Cấp lưu chất từ từ và quan sát vị trí ren, trục van để phát hiện rò rỉ trước khi vận hành chính thức.

Lưu ý khi sử dụng

• Kiểm tra đúng chuẩn ren trước khi lắp đặt.
• Không cố siết ren khi van và đường ống bị lệch tâm.
• Không dùng lực quá mạnh để đóng van.
• Không sử dụng van cổng như van điều tiết lưu lượng.
• Kiểm tra gioăng nếu phát hiện rò rỉ.
• Không tháo van khi hệ thống chưa được xả áp.
• Nên vận hành thử định kỳ đối với van ít sử dụng.

Cách lựa chọn van cổng inox DN32 phù hợp

Khi lựa chọn van, cần xác định kích thước DN, đường kính ống, chuẩn ren, áp lực và loại lưu chất.

Đối với sản phẩm này, thông số cơ bản là DN32 – 1 1/4 inch – Φ42 mm – kết nối ren. Đặc biệt, cần kiểm tra ren BSP hoặc NPT để đảm bảo van tương thích với đường ống thực tế.

Nếu hệ thống sử dụng môi trường có tính ăn mòn, cần lựa chọn mác inox và vật liệu gioăng phù hợp thay vì chỉ dựa vào kích thước van.

Câu hỏi thường gặp về van cổng inox DN32

DN32 bằng bao nhiêu inch?

DN32 tương đương 1 1/4 inch, đường kính ngoài tham chiếu khoảng Φ42 mm.

Van cổng inox DN32 kết nối kiểu gì?

Model trong bài sử dụng kết nối ren. Tùy sản phẩm, chuẩn ren có thể là BSP hoặc NPT.

Van cổng DN32 dùng cho nước được không?

Có. Van có thể sử dụng cho nước khi vật liệu inox và gioăng làm kín phù hợp với điều kiện thực tế của hệ thống.

Van cổng DN32 có điều tiết lưu lượng không?

Không nên. Van được thiết kế chủ yếu để đóng hoặc mở hoàn toàn dòng chảy.

Mua van cổng inox DN32 ở đâu?

Nếu đang tìm van cổng inox DN32 chính hãng, uy tín, nên lựa chọn nhà cung cấp có đầy đủ thông tin về kích thước, vật liệu, chuẩn ren và cấp áp lực. Đối với van DN32 nối ren, cần xác định rõ ren BSP hay NPT trước khi đặt mua để tránh không tương thích với đường ống.
