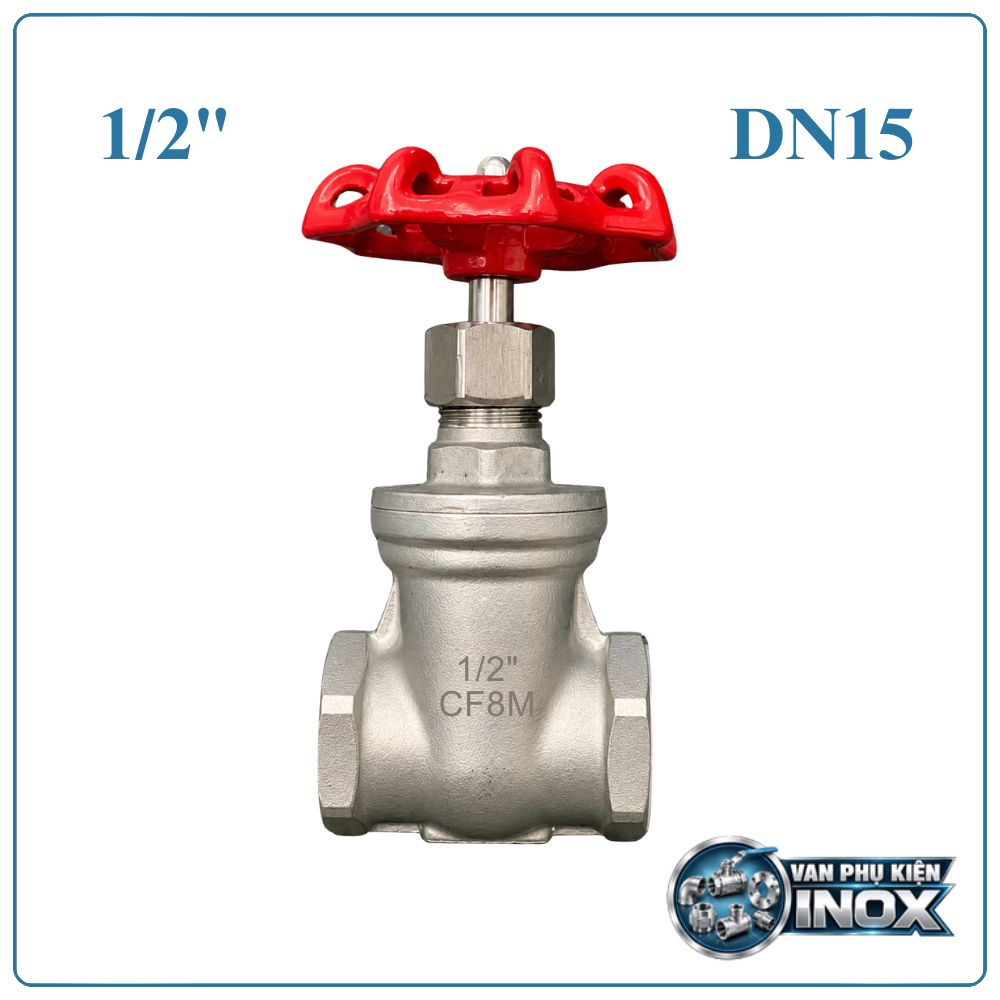

Van Cổng Inox DN15

Van cổng inox DN15 là gì?

Van cổng inox DN15 hay van cửa inox DN15 là thiết bị cơ khí được lắp trên đường ống nhằm thực hiện nhiệm vụ đóng hoặc mở hoàn toàn dòng lưu chất.

Với kích thước DN15 – 1/2 inch – Φ21 mm, đây là dòng van có kích thước nhỏ, phù hợp với những tuyến ống nhánh hoặc vị trí lắp đặt có không gian hạn chế.

Thân van bằng inox giúp tăng khả năng chống oxy hóa và hạn chế gỉ sét. Thiết kế vận hành bằng vô lăng cho phép người sử dụng chủ động đóng mở mà không cần nguồn điện hoặc khí nén.

Ưu điểm của van cổng inox DN15

• Kích thước nhỏ gọn: DN15 – 1/2 inch – Φ21 mm, dễ bố trí trên các đường ống nhánh.
• Cấp áp lực PN16: Phù hợp với hệ thống được thiết kế theo cấp áp lực tương ứng.
• Vật liệu inox bền: Khả năng chống gỉ và chống ăn mòn tốt trong môi trường phù hợp.
• Đóng mở chắc chắn: Cánh van tạo vị trí ngăn dòng rõ ràng khi đóng hoàn toàn.
• Ít ảnh hưởng dòng chảy: Khi mở hết, cánh van được nâng lên khỏi tiết diện lưu thông.
• Thao tác đơn giản: Điều khiển bằng vô lăng, không cần nguồn năng lượng bên ngoài.
• Dễ bảo dưỡng: Kết cấu cơ khí đơn giản, thuận tiện kiểm tra các bộ phận làm kín.
• Ứng dụng linh hoạt: Có thể dùng cho nước và nhiều loại lưu chất tương thích với inox.

Thông số kỹ thuật van cổng inox DN15

Thông số	Chi tiết
Tên sản phẩm	Van cổng inox DN15
Kích thước danh nghĩa	DN15
Kích thước quy đổi	1/2 inch
Đường kính ngoài ống tham chiếu	Φ21 mm
Kiểu van	Van cổng / van cửa
Vật liệu thân	Inox
Vật liệu cánh	Inox
Vật liệu trục	Inox
Kết nối	Mặt bích / tùy model
Vận hành	Vô lăng
Áp lực làm việc	PN16
Chức năng	Đóng / mở dòng lưu chất
Môi trường sử dụng	Nước, nước sạch, PCCC, HVAC, khí và lưu chất phù hợp
Nhiệt độ làm việc	Phụ thuộc vật liệu gioăng

Cấu tạo van cổng inox DN15

Dù có kích thước nhỏ, van cổng inox DN15 vẫn bao gồm đầy đủ các bộ phận cần thiết để thực hiện chức năng đóng mở và làm kín.

• Thân van: Tạo khoang dẫn lưu chất và bảo vệ các chi tiết bên trong. Đây là bộ phận trực tiếp liên kết với đường ống.
• Cánh van: Đóng vai trò như một tấm chắn. Khi hạ xuống, cánh van ngăn dòng lưu chất; khi nâng lên, đường dẫn được mở.
• Trục van: Nối cánh van với vô lăng và truyền chuyển động trong quá trình vận hành.
• Nắp van: Bao phủ phần cơ cấu phía trên thân, đồng thời giữ ổn định cụm trục.
• Gioăng làm kín: Hỗ trợ tạo độ kín tại vị trí cánh van và các điểm ghép nối.
• Bộ phận chèn trục: Giảm khả năng rò rỉ lưu chất tại khu vực trục xuyên qua nắp van.
• Vô lăng: Bộ phận điều khiển trực tiếp, dùng lực tay để đưa cánh van lên hoặc xuống.

Nguyên lý hoạt động của van cổng DN15

Van cổng inox nối ren DN15 sử dụng chuyển động nâng – hạ của cánh van để kiểm soát dòng chảy.

Khi xoay vô lăng theo chiều mở, trục van đưa cánh van đi lên. Cánh van rời khỏi đường đi của lưu chất, tạo điều kiện cho dòng chảy đi qua.

Khi xoay theo chiều đóng, cánh van hạ xuống và tiếp xúc với bề mặt làm kín. Khi đạt đến vị trí đóng, dòng lưu chất bị ngăn lại.

Do đặc điểm cấu tạo, van cổng DN15 thích hợp nhất với hai trạng thái mở hoàn toàn và đóng hoàn toàn, không nên sử dụng để điều tiết lưu lượng liên tục.

Phạm vi ứng dụng

• Hệ thống cấp nước: Van DN15 có thể lắp trên các tuyến ống nhánh cấp nước tại nhà ở, tòa nhà, nhà máy và các công trình kỹ thuật.
• Hệ thống PCCC: Sản phẩm được sử dụng tại những vị trí có đường ống DN15 phù hợp với thiết kế của hệ thống chữa cháy.
• Hệ thống HVAC: Có thể bố trí trên các đường ống nước có kích thước nhỏ phục vụ hệ thống điều hòa và thông gió.
• Đường ống khí: Tùy theo cấu hình và vật liệu làm kín, van có thể được sử dụng với một số hệ thống khí phù hợp.
• Thiết bị công nghiệp: Van được lắp tại các đường ống nhánh, cụm thiết bị hoặc vị trí cần cô lập một đoạn đường ống để kiểm tra và bảo trì.

Hướng dẫn lắp đặt van cổng inox DN15

Bước 1: Xác định kích thước

Kiểm tra đường ống có kích thước phù hợp với DN15 – 1/2 inch – Φ21 mm và xác định đúng kiểu kết nối của van.

Bước 2: Chuẩn bị đường ống

Làm sạch đầu ống, loại bỏ bụi bẩn, ba via hoặc vật thể có thể ảnh hưởng đến vị trí làm kín.

Bước 3: Lắp van

Đưa van vào vị trí theo đúng hướng thiết kế. Với loại kết nối ren, cần quấn vật liệu làm kín phù hợp và siết vừa đủ lực.

Bước 4: Kiểm tra cơ cấu

Xoay vô lăng để kiểm tra cánh van nâng hạ bình thường, không bị kẹt hoặc quá nặng.

Bước 5: Kiểm tra độ kín

Cấp lưu chất từ từ, sau đó quan sát các vị trí kết nối và khu vực trục van để phát hiện rò rỉ.

Lưu ý khi sử dụng van cổng inox DN15

• Không sử dụng van như thiết bị điều tiết lưu lượng trong thời gian dài.
• Không cố dùng lực lớn khi vô lăng bị kẹt.
• Đảm bảo áp lực hệ thống nằm trong phạm vi PN16.
• Kiểm tra gioăng và bộ phận làm kín nếu xuất hiện rò rỉ.
• Không để đường ống tạo lực kéo hoặc tác động cơ học lên thân van.
• Trước khi tháo van phải khóa dòng và xả áp hoàn toàn.
• Nên vận hành thử định kỳ đối với những van ít sử dụng.

Cách lựa chọn van cổng inox DN15 phù hợp

Khi chọn van cổng DN15, cần kiểm tra trước tiên kích thước đường ống, kiểu kết nối và cấp áp lực.

Đối với sản phẩm này, thông số cơ bản là DN15 – 1/2 inch – Φ21 mm – PN16. Bên cạnh đó, vật liệu inox và gioăng làm kín cần tương thích với loại lưu chất đi qua van.

Nếu sử dụng trong môi trường có hóa chất hoặc nhiệt độ cao, cần xác định cụ thể mác inox và vật liệu gioăng thay vì chỉ lựa chọn theo kích thước.

Câu hỏi thường gặp về van cổng inox DN15

Van cổng inox DN15 là bao nhiêu inch?

DN15 tương đương 1/2 inch, đường kính ngoài ống tham chiếu khoảng Φ21 mm.

Van cổng DN15 chịu áp lực bao nhiêu?

Model trong bài có cấp áp lực PN16, phù hợp với hệ thống được thiết kế trong phạm vi áp lực tương ứng.

Van cổng inox DN15 dùng cho nước được không?

Có. Van có thể sử dụng cho nước sạch và các loại chất lỏng phù hợp với vật liệu inox, gioăng cũng như thông số kỹ thuật của sản phẩm.

Van DN15 có dùng để điều tiết lưu lượng không?

Không nên. Van cổng được thiết kế chủ yếu để đóng hoặc mở dòng chảy, không phải loại van điều tiết chuyên dụng.

Phân phối van cổng inox DN15 chính hãng

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp van công nghiệp và thiết bị đường ống phục vụ hệ thống cấp nước, PCCC, HVAC, xử lý nước và các công trình công nghiệp.

Van cổng inox DN15 PN16 – 1/2 inch – Φ21 được lựa chọn theo yêu cầu về kích thước, áp lực, vật liệu và môi trường sử dụng.
