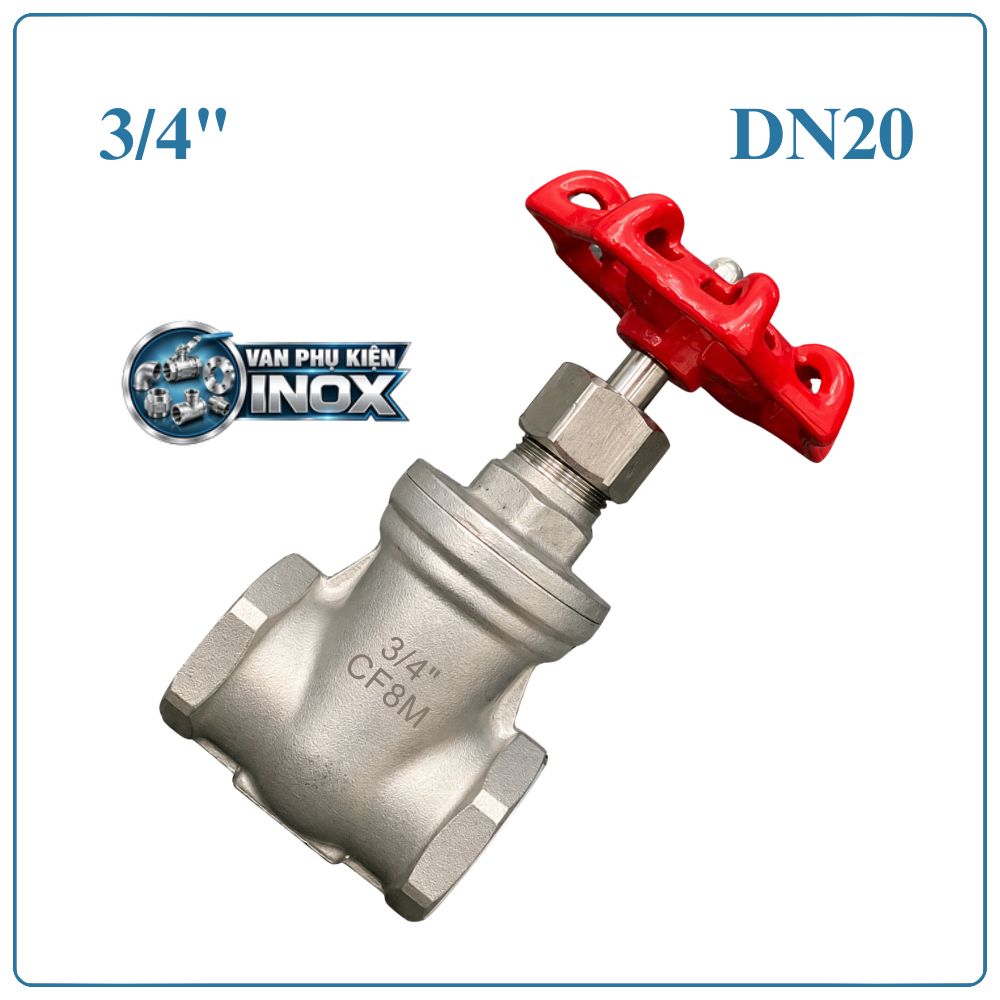

Van Cổng Inox DN20

Khái niệm van cổng inox DN20

Van cổng inox nối ren DN20 hay còn gọi là van cửa inox DN20, là một loại van công nghiệp được lắp trên đường ống nhằm thực hiện chức năng đóng hoặc mở hoàn toàn dòng lưu chất.

Trong đó, DN20 là kích thước danh nghĩa của van, tương đương 3/4 inch, thường dùng cho đường ống có đường kính ngoài tham chiếu Φ27 mm.

Nhờ vật liệu inox, van có khả năng chống gỉ và chống ăn mòn tốt trong các môi trường sử dụng phù hợp. Đây là lựa chọn thích hợp cho những hệ thống cần thiết bị đóng ngắt có kích thước nhỏ nhưng yêu cầu độ bền cao.

Ưu điểm van cổng inox DN20

• Kích thước DN20 nhỏ gọn, phù hợp với nhiều tuyến ống nhánh và cụm thiết bị.
• Quy đổi 3/4 inch – Φ27 mm, thuận tiện xác định kích thước khi lựa chọn.
• Cấp áp lực PN16, đáp ứng các hệ thống được thiết kế theo cấp áp lực tương ứng.
• Vật liệu inox chống gỉ, phù hợp với môi trường nước và các lưu chất tương thích.
• Cơ cấu đóng mở chắc chắn, giúp cô lập dòng chảy khi van đóng.
• Tiết diện lưu thông thông thoáng khi cổng van được nâng hoàn toàn.
• Vận hành thủ công đơn giản bằng vô lăng, không cần điện hay khí nén.
• Thuận tiện bảo dưỡng, phù hợp với các hệ thống cần kiểm tra định kỳ.

Thông số kỹ thuật van cổng inox DN20

Thông số	Chi tiết
Tên sản phẩm	Van cổng inox DN20
Kích thước danh nghĩa	DN20
Kích thước inch	3/4 inch
Đường kính ngoài ống tham chiếu	Φ27 mm
Kiểu van	Van cổng / van cửa
Vật liệu	Inox
Cánh van	Inox
Trục van	Inox
Kết nối	Theo từng model
Kiểu vận hành	Vô lăng
Áp lực làm việc	PN16
Chức năng	Đóng / mở
Môi trường sử dụng	Nước, nước sạch, PCCC, HVAC và lưu chất phù hợp
Nhiệt độ làm việc	Phụ thuộc vật liệu gioăng

Cấu tạo van cổng inox DN20

Cấu tạo của van có thể phân chia theo vị trí và nhiệm vụ của từng chi tiết:

• Thân van: Là bộ phận chính bao quanh khoang lưu chất, chịu áp lực và kết nối trực tiếp với đường ống.
• Cửa van: Đây là chi tiết thực hiện nhiệm vụ đóng ngắt. Cửa van chuyển động lên xuống bên trong thân.
• Ty van: Ty van truyền chuyển động từ bộ phận điều khiển đến cửa van, giúp thay đổi trạng thái đóng mở.
• Nắp van: Được lắp phía trên thân, bảo vệ cơ cấu bên trong và giữ ổn định ty van.
• Bộ phận làm kín: Gồm các chi tiết gioăng và chèn kín, giúp hạn chế rò rỉ tại vị trí tiếp xúc và quanh ty van.
• Vô lăng: Dùng để điều khiển van bằng tay. Người vận hành xoay vô lăng để nâng hoặc hạ cửa van.
• Đầu kết nối: Là vị trí liên kết van với đường ống, được lựa chọn theo kiểu kết nối thực tế của từng sản phẩm.

Nguyên lý hoạt động của van cổng inox DN20

Van cổng inox DN20 hoạt động dựa trên chuyển động thẳng đứng của cửa van.

Ở trạng thái đóng, cửa van nằm chắn đường lưu chất. Khi người vận hành xoay vô lăng theo chiều mở, ty van dịch chuyển và đưa cửa van lên trên. Khoang dẫn được giải phóng, cho phép lưu chất đi qua.

Khi xoay vô lăng theo chiều ngược lại, cửa van hạ xuống. Khi đạt vị trí làm kín, dòng chảy bị ngắt.

Do đặc tính hoạt động này, van cổng được sử dụng chủ yếu để đóng hoặc mở đường ống, không thích hợp cho việc điều tiết lưu lượng liên tục.

Ứng dụng của van cổng inox DN20

• Hệ thống cấp nước: DN20 thường được bố trí tại các đường ống nhánh, đường cấp nước cho thiết bị hoặc các vị trí cần đóng ngắt riêng từng khu vực.
• Công trình dân dụng: Van có thể sử dụng tại hệ thống nước của nhà ở, văn phòng, cửa hàng và các công trình có đường ống DN20.
• Hệ thống PCCC: Tùy theo thiết kế, van được sử dụng tại các tuyến ống hoặc cụm thiết bị có kích thước tương ứng.
• Hệ thống HVAC: Ứng dụng tại các nhánh đường ống nước kỹ thuật, cụm thiết bị hoặc vị trí cần cô lập dòng nước để bảo trì.
• Hệ thống xử lý nước: Có thể lắp tại các đường ống dẫn nước giữa bồn chứa, thiết bị lọc và các cụm xử lý.
• Đường ống thiết bị: Van DN20 phù hợp để lắp trước hoặc sau các thiết bị cần khả năng ngắt dòng độc lập khi bảo dưỡng.

Hướng dẫn lắp đặt van cổng inox DN20

Bước 1: Kiểm tra kích thước

Xác định đường ống sử dụng đúng kích thước DN20 – 3/4 inch – Φ27 mm và kiểm tra kiểu kết nối của van.

Bước 2: Chuẩn bị vị trí lắp

Làm sạch đầu ống, loại bỏ bụi, cặn và các vật thể có thể ảnh hưởng đến khả năng làm kín.

Bước 3: Tiến hành kết nối

Đưa van vào đúng vị trí và thực hiện kết nối theo cấu tạo của model. Nếu là kết nối ren, sử dụng vật liệu làm kín phù hợp và siết vừa đủ.

Bước 4: Kiểm tra vô lăng

Thực hiện thao tác đóng mở thử để đảm bảo cửa van di chuyển nhẹ và không bị kẹt.

Bước 5: Kiểm tra sau lắp đặt

Cấp lưu chất từ từ, theo dõi vị trí kết nối và khu vực ty van. Nếu không xuất hiện rò rỉ, có thể đưa van vào vận hành.

Lưu ý khi vận hành van DN20

• Sử dụng van trong phạm vi PN16.
• Không duy trì van ở trạng thái mở một phần trong thời gian dài.
• Không dùng dụng cụ tăng lực để xoay vô lăng.
• Kiểm tra tình trạng gioăng nếu phát hiện rò rỉ.
• Không tháo van khi đường ống còn áp suất.
• Đảm bảo đường ống không tạo lực kéo hoặc xoắn lên thân van.
• Với hệ thống lâu ngày không vận hành, nên kiểm tra và thao tác thử định kỳ.

Kinh nghiệm lựa chọn van cổng inox DN20

Để chọn đúng van, cần đối chiếu kích thước đường ống, cấp áp lực, kiểu kết nối và loại lưu chất.

Với model DN20, thông số kích thước là 3/4 inch – Φ27 mm, áp lực PN16. Ngoài ra, cần lựa chọn vật liệu inox và gioăng phù hợp với môi trường làm việc.

Nếu van được lắp cho hệ thống nước sạch, hóa chất hoặc lưu chất có nhiệt độ cao, nên kiểm tra kỹ vật liệu trước khi sử dụng để đảm bảo độ bền lâu dài.

Câu hỏi thường gặp

Van cổng inox DN20 là gì?

Đây là loại van dùng để đóng hoặc mở dòng lưu chất trên đường ống DN20, sử dụng cơ cấu cửa van nâng hạ.

DN20 tương đương bao nhiêu inch?

DN20 tương đương 3/4 inch, đường kính ngoài ống tham chiếu khoảng Φ27 mm.

Van cổng inox DN20 có áp lực PN16 không?

Có. Sản phẩm trong bài có cấp áp lực PN16.

Van DN20 dùng được cho nước sạch không?

Có, nếu vật liệu inox và gioăng làm kín phù hợp với yêu cầu của hệ thống nước sạch.

Van cổng DN20 có dùng để điều tiết không?

Không nên. Chức năng chính của van là đóng và mở dòng chảy, không phải điều chỉnh lưu lượng liên tục.

Cung cấp van cổng inox DN20 chính hãng

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các dòng van công nghiệp và thiết bị đường ống phục vụ hệ thống cấp nước, PCCC, HVAC, xử lý nước và công nghiệp.

Van cổng inox DN20 PN16 – 3/4 inch – Φ27 được lựa chọn theo kích thước đường ống, áp lực và môi trường sử dụng thực tế.
