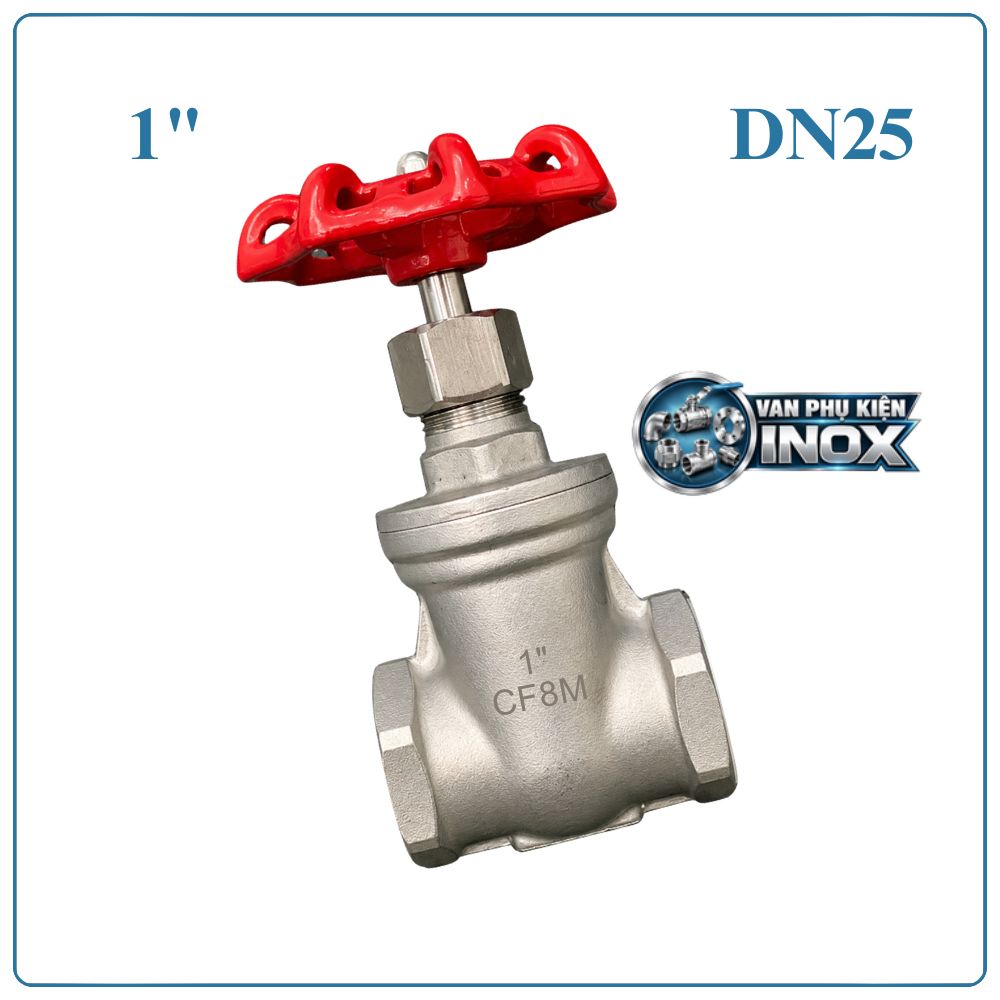

Van Cổng Inox DN25

Khái niệm van cổng inox DN25

Van cổng inox DN25 là thiết bị dùng để đóng hoặc mở dòng lưu chất trên đường ống DN25, tương đương 1 inch, Φ34 mm. Van sử dụng cơ cấu cổng nâng hạ, vận hành bằng vô lăng và có áp lực PN16, phù hợp với các hệ thống nước và lưu chất tương thích với inox.

Ưu điểm của van cổng inox DN25

• Kích thước DN25 – 1 inch – Φ34 mm, phù hợp với nhiều tuyến ống nhánh.
• PN16, đáp ứng hệ thống có cấp áp lực tương ứng.
• Vật liệu inox giúp hạn chế gỉ sét và oxy hóa.
• Cơ cấu cổng cho khả năng đóng ngắt rõ ràng.
• Khi mở hoàn toàn, cánh van được nâng khỏi dòng chảy, giảm cản trở lưu chất.
• Vận hành bằng vô lăng, thao tác đơn giản.
• Kết cấu gọn, thuận tiện bố trí tại các vị trí kỹ thuật.
• Có thể sử dụng cho nhiều hệ thống nước và lưu chất phù hợp.

Thông số kỹ thuật van cổng inox DN25

Cấu tạo van cổng inox DN25

• Thân van: Bao bọc khoang dòng chảy, chịu áp lực và liên kết với đường ống.
• Cánh van: Di chuyển lên xuống để thực hiện đóng hoặc mở dòng lưu chất.
• Trục van: Truyền chuyển động từ vô lăng xuống cánh van.
• Nắp van: Che chắn và cố định cụm trục phía trên thân.
• Gioăng làm kín: Hỗ trợ ngăn rò rỉ tại các vị trí tiếp xúc.
• Bộ chèn trục: Tăng khả năng làm kín quanh khu vực trục.
• Vô lăng: Dùng để điều khiển van bằng thao tác xoay thủ công.
• Đầu kết nối: Liên kết van với đường ống theo kiểu kết nối của từng model.

Nguyên lý hoạt động van cổng inox DN25

• Khi mở: Xoay vô lăng → trục van nâng cánh van lên → đường dẫn được giải phóng → lưu chất đi qua.
• Khi đóng: Xoay vô lăng ngược chiều → cánh van hạ xuống → tiếp xúc vị trí làm kín → dòng chảy được ngăn lại.
• Trạng thái sử dụng: Van phù hợp nhất khi mở hoàn toàn hoặc đóng hoàn toàn, không nên dùng để điều tiết lưu lượng liên tục.

Ứng dụng của van cổng inox DN25

• Hệ thống cấp nước: Lắp đặt trên đường ống nhánh, đường cấp nước cho thiết bị hoặc các vị trí cần đóng ngắt riêng từng khu vực.
• Hệ thống PCCC: Sử dụng tại những vị trí có kích thước đường ống phù hợp với thiết kế của hệ thống phòng cháy chữa cháy.
• Hệ thống HVAC: Lắp trên đường nước kỹ thuật, nước tuần hoàn hoặc các cụm thiết bị cần khả năng cô lập dòng.
• Hệ thống xử lý nước: Ứng dụng tại đường ống dẫn nước, bồn chứa và các cụm thiết bị xử lý có kích thước DN25.
• Máy móc công nghiệp: Có thể bố trí trước hoặc sau thiết bị để thuận tiện ngắt lưu chất khi kiểm tra, sửa chữa.

Hướng dẫn lắp đặt van cổng inox DN25

Bước 1: Kiểm tra kích thước
Đảm bảo đường ống phù hợp DN25 – 1 inch – Φ34 mm và đúng kiểu kết nối.

Bước 2: Vệ sinh vị trí lắp
Loại bỏ bụi bẩn, cặn và dị vật tại đầu ống.

Bước 3: Đưa van vào vị trí
Căn chỉnh van với đường ống, tránh để thân van chịu lực kéo hoặc lực xoắn.

Bước 4: Hoàn thiện kết nối
Thực hiện kết nối theo cấu hình của van; với loại ren cần sử dụng vật liệu làm kín phù hợp.

Bước 5: Kiểm tra đóng mở
Xoay vô lăng để kiểm tra cánh van hoạt động bình thường.

Bước 6: Chạy thử
Cấp lưu chất từ từ và kiểm tra các vị trí kết nối, khu vực trục xem có rò rỉ hay không.

Lưu ý khi sử dụng

• Không dùng van để điều tiết lưu lượng trong thời gian dài.
• Không cưỡng lực khi vô lăng bị kẹt.
• Đảm bảo áp lực hệ thống phù hợp với PN16.
• Kiểm tra gioăng và bộ phận làm kín khi có dấu hiệu rò rỉ.
• Không tháo van khi đường ống còn áp lực.
• Kiểm tra, vận hành thử định kỳ đối với van ít sử dụng.

Câu hỏi thường gặp

Van cổng inox DN25 là gì?

Là thiết bị dùng để đóng hoặc mở dòng lưu chất trên đường ống DN25, sử dụng cơ cấu cánh cổng nâng hạ.

DN25 tương đương bao nhiêu inch?

DN25 = 1 inch, đường kính ngoài ống tham chiếu Φ34 mm.

Van cổng inox DN25 chịu áp lực bao nhiêu?

Model trong bài có cấp áp lực PN16.

Van DN25 dùng cho nước sạch được không?

Có, khi vật liệu inox và gioăng làm kín phù hợp với hệ thống nước sạch.

Van cổng DN25 có điều tiết lưu lượng không?

Không nên. Van chủ yếu dùng để đóng hoặc mở dòng chảy.

Phân phối van cổng inox DN25 toàn quốc

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp van công nghiệp và thiết bị đường ống phục vụ hệ thống cấp nước, PCCC, HVAC, xử lý nước và công nghiệp.

Van cổng inox DN25 PN16 – 1 inch – Φ34 được lựa chọn theo kích thước, áp lực, vật liệu và môi trường sử dụng.
