Van Bi Inox DN65

Van bi inox DN65 là gì?

Van bi inox DN65 là loại van công nghiệp dùng để đóng mở dòng lưu chất trên đường ống có kích thước danh nghĩa DN65, tương đương 2 1/2 inch. Van kiểm soát dòng chảy bằng một quả bi có lỗ xuyên tâm, cho phép lưu chất đi qua khi mở và ngăn dòng khi đóng.

Thân van sử dụng inox 304, có khả năng chống gỉ và độ bền tốt trong nhiều môi trường. Kích thước DN65 thường được sử dụng cho các tuyến ống nhánh, đường cấp nước, hệ thống HVAC và các dây chuyền cần thiết bị đóng ngắt nhỏ gọn.

Thông số kỹ thuật van bi inox DN65

Thông số	Chi tiết
Tên sản phẩm	Van bi inox DN65
Kích thước	DN65 – 2 1/2 inch
Vật liệu thân	Inox 304
Vật liệu quả bi	Inox 304
Gioăng làm kín	PTFE
Kiểu van	Van bi

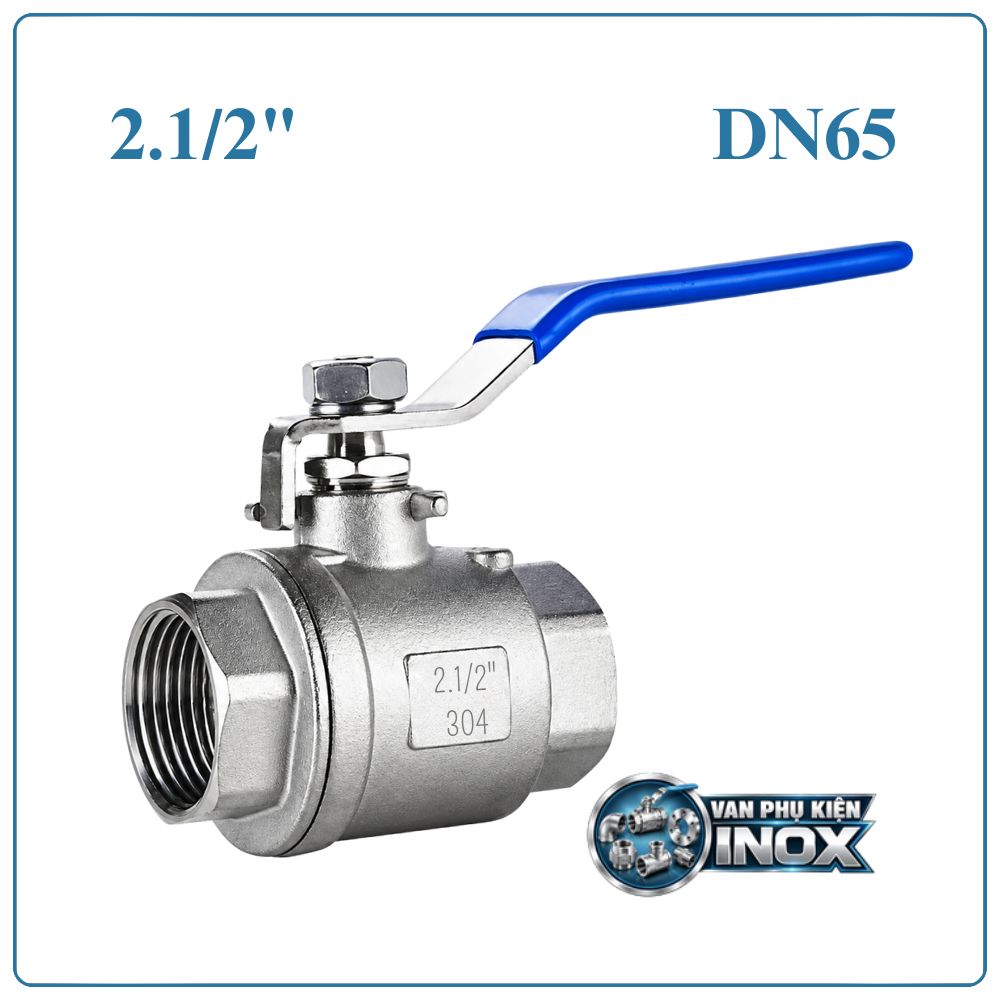

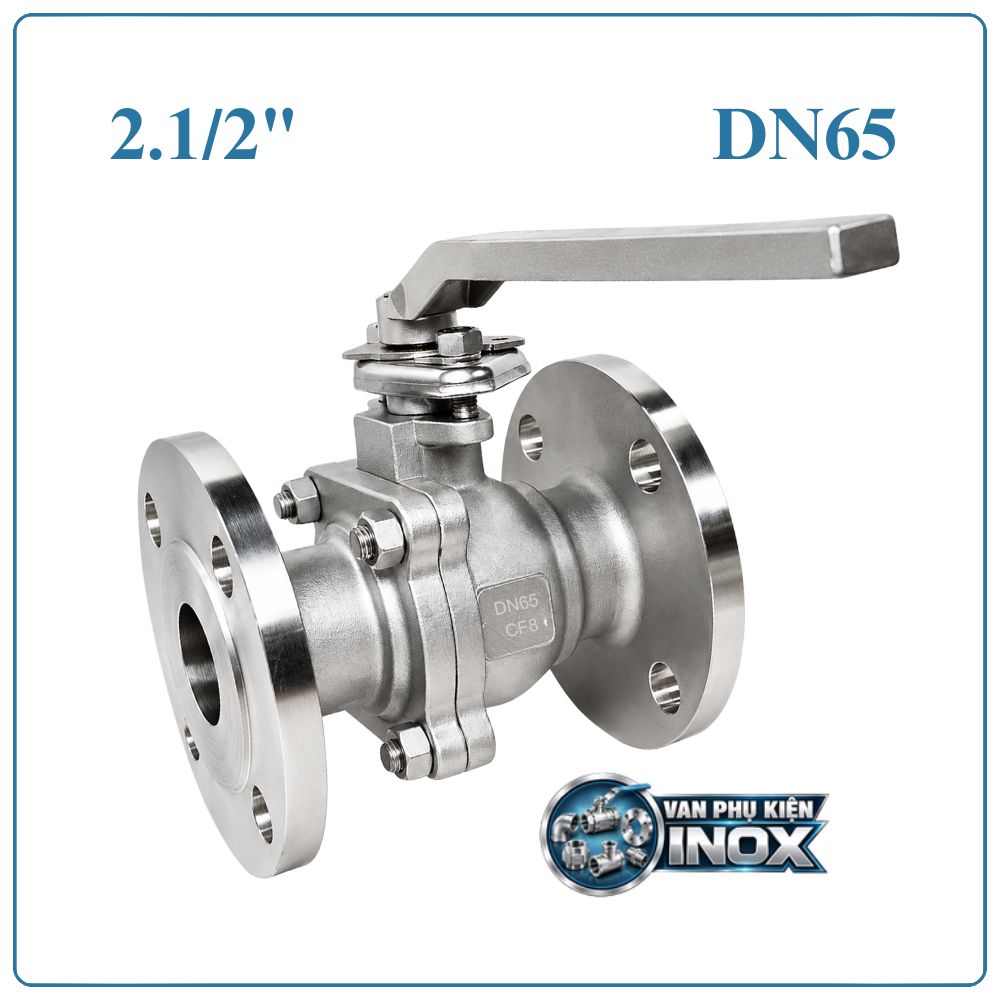

Kiểu kết nối	Ren hoặc mặt bích tùy model
Phương thức vận hành	Tay gạt hoặc bộ điều khiển
Góc đóng mở	90°
Nhiệt độ làm việc	Khoảng -10°C đến 180°C tùy cấu hình
Môi chất	Nước, khí, dầu và lưu chất phù hợp
Ứng dụng	Cấp nước, HVAC, công nghiệp, thực phẩm…

Lưu ý: Nhiệt độ và áp suất sử dụng thực tế cần căn cứ vào cấu tạo van, loại gioăng và thông số kỹ thuật của từng model.

Cấu tạo van bi inox DN65

Mặc dù có kích thước nhỏ hơn các dòng DN lớn, van bi DN65 vẫn được cấu tạo từ những bộ phận chính đảm bảo khả năng đóng ngắt và làm kín:

• Thân van inox 304: Tạo khoang chứa quả bi và chịu tác động từ dòng lưu chất.
• Bi van inox 304: Có dạng cầu với lỗ xuyên tâm, trực tiếp kiểm soát đường đi của môi chất.
• Trục van: Truyền lực từ tay gạt xuống quả bi.
• Gioăng PTFE: Nằm tại khu vực tiếp xúc với bi, giúp tăng khả năng làm kín.
• Tay gạt: Cho phép người vận hành đóng mở van thủ công bằng thao tác xoay.
• Bộ phận kết nối: Tùy model có thể sử dụng ren hoặc mặt bích để liên kết với đường ống.

Nguyên lý hoạt động của van bi inox DN65

Van bi inox DN65 hoạt động bằng cách xoay quả bi quanh trục của nó.

Khi mở van, lỗ trên quả bi nằm cùng hướng với đường ống. Dòng nước, khí hoặc chất lỏng có thể đi qua van.

Khi tay gạt được xoay khoảng 90°, quả bi chuyển sang vị trí chắn dòng. Phần đặc của bi ngăn lưu chất đi qua, đồng thời gioăng PTFE tạo vùng tiếp xúc kín.

Nhờ nguyên lý đơn giản này, van có thể chuyển đổi nhanh giữa trạng thái mở và đóng mà không cần nhiều thao tác.

Ưu điểm của van bi inox DN65

Van bi inox 304 DN65 được sử dụng phổ biến nhờ sự kết hợp giữa kích thước vừa phải và khả năng vận hành thuận tiện:

• Chống gỉ tốt: Inox 304 phù hợp với nhiều hệ thống nước và môi trường thông thường.
• Kích thước gọn: DN65 thuận tiện bố trí trên các tuyến ống vừa và nhỏ.
• Đóng mở nhanh: Chỉ cần xoay cơ cấu khoảng 90°.
• Độ kín cao: Gioăng PTFE hỗ trợ hạn chế rò rỉ khi van đóng.
• Bề mặt sạch: Inox ít bám bẩn, thuận tiện vệ sinh.
• Vận hành đơn giản: Tay gạt giúp thao tác trực tiếp và dễ quan sát trạng thái van.
• Dòng chảy tốt: Khi mở hoàn toàn, tiết diện lỗ bi cho phép lưu chất đi qua tương đối thuận lợi.
• Có thể tự động hóa: Có thể kết hợp thiết bị điều khiển phù hợp khi hệ thống có nhu cầu.

Van bi inox DN65 được dùng ở đâu?

DN65 là kích thước được sử dụng khá linh hoạt trong các hệ thống đường ống. Một số ứng dụng phổ biến gồm:

• Đường ống cấp nước trong nhà xưởng.
• Hệ thống nước sinh hoạt và nước kỹ thuật.
• Đường nước lạnh của hệ thống HVAC.
• Hệ thống nước giải nhiệt.
• Đường khí công nghiệp phù hợp.
• Dây chuyền chế biến thực phẩm và đồ uống.
• Hệ thống xử lý nước.
• Các tuyến ống phụ trợ trong nhà máy.
• Đường dầu và chất lỏng tương thích với inox 304.

Với các môi chất có tính ăn mòn, cần kiểm tra khả năng tương thích của inox 304 và gioăng PTFE trước khi đưa van vào vận hành.

Hướng dẫn lắp đặt van bi inox DN65

Để van làm việc ổn định và hạn chế rò rỉ, quá trình lắp đặt nên thực hiện theo các bước sau:

Bước 1: Kiểm tra van và đường ống
Đảm bảo van đúng kích thước DN65, đúng kiểu kết nối và không bị biến dạng trong quá trình vận chuyển.

Bước 2: Làm sạch vị trí kết nối
Vệ sinh đầu ống, ren hoặc mặt bích. Không để cặn bẩn lọt vào bên trong thân van.

Bước 3: Lắp van vào đường ống
Đưa van vào đúng vị trí và căn chỉnh hai đầu kết nối. Không để đường ống tạo lực kéo hoặc xoắn lên thân van.

Bước 4: Hoàn thiện mối nối
Đối với kết nối ren, sử dụng vật liệu làm kín phù hợp. Với mặt bích, đặt gioăng đúng vị trí và siết bulông đều.

Bước 5: Kiểm tra đóng mở
Xoay tay gạt để đảm bảo bi hoạt động trơn tru và không bị kẹt.

Bước 6: Thử hệ thống
Cấp lưu chất từ từ, theo dõi mối nối và thân van để kiểm tra khả năng làm kín.

Mua van bi inox DN65 chính hãng ở đâu?

Khi mua van bi inox DN65, cần kiểm tra đúng kích thước, vật liệu, kiểu kết nối và điều kiện làm việc. Việc lựa chọn sản phẩm phù hợp giúp hạn chế rò rỉ và đảm bảo tuổi thọ của hệ thống.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp van công nghiệp và phụ kiện đường ống, trong đó có van bi inox DN65 inox 304.

Sản phẩm phù hợp với nhiều hệ thống cấp nước, HVAC, xử lý nước và đường ống công nghiệp.

Hotline: 0961.332.786 – 0961.483.239

Câu hỏi thường gặp về van bi inox DN65

Van bi inox DN65 tương đương bao nhiêu inch?

Van bi inox DN65 tương đương 2 1/2 inch.

Van bi DN65 sử dụng inox gì?

Sản phẩm sử dụng inox 304 cho thân và quả bi, kết hợp gioăng PTFE làm kín.

Van bi inox DN65 có dùng cho nước sạch không?

Có. Van có thể sử dụng cho hệ thống nước sạch và nhiều hệ thống nước kỹ thuật nếu thông số vận hành phù hợp.

Van bi DN65 đóng mở như thế nào?

Van đóng mở bằng cách xoay quả bi khoảng 90° thông qua tay gạt hoặc cơ cấu điều khiển.

Nhiệt độ làm việc của van bi inox DN65 là bao nhiêu?

Với cấu hình gioăng PTFE, nhiệt độ tham khảo khoảng -10°C đến 180°C. Nhiệt độ tối đa thực tế cần căn cứ vào model cụ thể.

Van bi inox DN65 có thể lắp bộ điều khiển không?

Có. Tùy thiết kế, van có thể kết hợp với bộ truyền động phù hợp để thực hiện đóng mở tự động.
