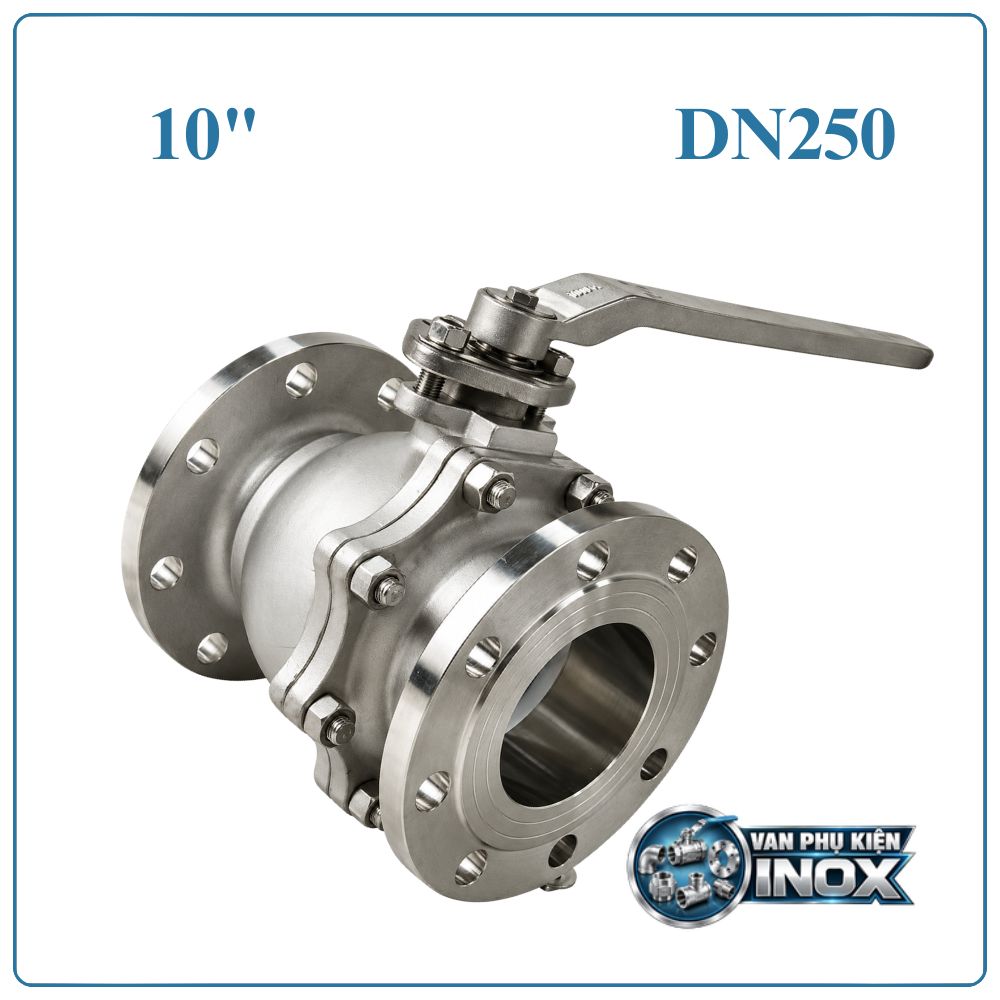

Van Bi Inox DN250

Van bi inox DN250 là gì?

Van bi inox DN250 là thiết bị dùng để kiểm soát dòng lưu chất trên đường ống có kích thước danh nghĩa DN250, tương đương 10 inch. Van sử dụng quả bi rỗng bên trong làm bộ phận đóng mở, giúp dòng chảy được lưu thông hoặc ngăn lại khi cần thiết.

Sản phẩm được chế tạo chủ yếu từ inox 304, có khả năng chống gỉ, chịu được điều kiện làm việc của nhiều hệ thống đường ống. Với kích thước DN250, van thường được lắp trên các tuyến ống có đường kính lớn, yêu cầu lưu lượng cao và khả năng đóng ngắt nhanh.

Thông số kỹ thuật van bi inox DN250

Lưu ý: Nhiệt độ và áp suất làm việc thực tế cần căn cứ vào model, gioăng làm kín và điều kiện vận hành của hệ thống.

Cấu tạo van bi inox DN250

Van bi inox mặt bích DN250 được cấu thành từ các chi tiết chính có nhiệm vụ phối hợp để đóng ngắt dòng chảy:

• Thân van: Sử dụng inox 304, có nhiệm vụ bảo vệ cơ cấu bên trong và tạo khoang dẫn lưu chất.
• Quả bi: Là bộ phận trực tiếp thực hiện đóng mở. Trên bi có một lỗ xuyên tâm để lưu chất đi qua.
• Trục van: Liên kết quả bi với bộ phận vận hành, truyền chuyển động xoay xuống bi.
• Gioăng PTFE: Bố trí quanh khu vực quả bi, tạo độ kín và hạn chế rò rỉ.
• Bộ phận điều khiển: Có thể là tay gạt, hộp số hoặc bộ truyền động tùy thiết kế.
• Mặt kết nối: Với van DN250 thường sử dụng dạng mặt bích để đảm bảo liên kết chắc chắn với đường ống lớn.

Nguyên lý hoạt động của van bi inox DN250

Van bi DN250 hoạt động dựa trên chuyển động xoay 90° của quả bi.

Khi van ở trạng thái mở, lỗ xuyên tâm trên quả bi nằm cùng phương với đường ống. Lưu chất có thể đi qua khoang van và tiếp tục lưu thông trong hệ thống.

Khi xoay quả bi một góc 90°, phần đặc của bi quay vào vị trí chắn dòng. Gioăng PTFE tiếp xúc với bề mặt bi giúp hạn chế lưu chất đi qua, đưa van về trạng thái đóng.

Cơ chế này giúp van thực hiện thao tác đóng mở nhanh, phù hợp với những vị trí cần cô lập đường ống hoặc thiết bị trong thời gian ngắn.

Ưu điểm của van bi inox DN250

Van bi inox 304 DN250 có nhiều ưu điểm nổi bật khi sử dụng trong hệ thống đường ống lớn:

• Kích thước DN250 đáp ứng nhu cầu vận chuyển lưu lượng lớn.
• Inox 304 có khả năng chống gỉ tốt trong nhiều môi trường thông thường.
• Cơ cấu đóng mở đơn giản, thao tác nhanh.
• Quả bi tạo đường dẫn dòng thuận lợi khi van mở hoàn toàn.
• Gioăng PTFE hỗ trợ khả năng làm kín hiệu quả.
• Bề mặt inox ít bám bẩn và dễ vệ sinh.
• Có thể kết hợp hộp số hoặc bộ truyền động khi cần giảm lực thao tác.
• Thích hợp với nhiều hệ thống nước và môi chất công nghiệp tương thích.
• Kết cấu chắc chắn, phù hợp với các tuyến đường ống có kích thước lớn.

Van bi inox DN250 được dùng ở đâu?

Nhờ kích thước lớn và khả năng đóng ngắt nhanh, van bi DN250 được sử dụng tại nhiều vị trí trong hệ thống công nghiệp:

• Đường ống cấp nước công nghiệp.
• Trạm bơm và hệ thống phân phối nước.
• Hệ thống xử lý nước sạch, nước công nghiệp.
• Đường nước lạnh và nước giải nhiệt HVAC.
• Hệ thống dẫn khí phù hợp với inox 304.
• Dây chuyền sản xuất thực phẩm, đồ uống.
• Nhà máy sản xuất và các hệ thống đường ống công nghệ.
• Đường dầu hoặc chất lỏng không gây ảnh hưởng đến inox 304.
• Các tuyến ống cần đóng ngắt để phục vụ bảo trì thiết bị.

Khi sử dụng cho hóa chất, cần kiểm tra thành phần môi chất để xác định inox 304 và PTFE có phù hợp hay không.

Hướng dẫn lắp đặt van bi inox DN250

Việc lắp đặt van DN250 cần đảm bảo đường ống được căn chỉnh chính xác để tránh gây tải trọng không cần thiết lên thân van.

Bước 1: Kiểm tra sản phẩm
Kiểm tra kích thước DN250, vật liệu inox 304, mặt kết nối và tình trạng gioăng trước khi thi công.

Bước 2: Vệ sinh đường ống
Làm sạch mặt bích và bên trong đường ống. Loại bỏ cặn, bụi, mạt kim loại hoặc các vật thể có thể ảnh hưởng đến van.

Bước 3: Đưa van vào vị trí
Căn chỉnh van với hai đầu đường ống. Không dùng bulông để kéo hai mặt bích bị lệch về đúng vị trí.

Bước 4: Lắp gioăng và siết bulông
Đặt gioăng đúng tâm, sau đó lắp bulông và siết lần lượt theo đường chéo để lực ép phân bố đều.

Bước 5: Kiểm tra đóng mở
Thao tác van vài lần trước khi cấp lưu chất nhằm kiểm tra khả năng chuyển động của quả bi.

Bước 6: Chạy thử hệ thống
Tăng áp từ từ, kiểm tra các vị trí kết nối và thân van. Nếu phát hiện rò rỉ cần dừng hệ thống để kiểm tra nguyên nhân.

Mua van bi inox DN250 chính hãng ở đâu?

Khi lựa chọn van bi inox DN250, khách hàng nên kiểm tra kỹ vật liệu, kích thước, kiểu kết nối và điều kiện làm việc của sản phẩm. Đối với đường ống lớn, lựa chọn sai kích thước hoặc không phù hợp với áp suất có thể ảnh hưởng đến toàn bộ hệ thống.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp van công nghiệp và phụ kiện đường ống, trong đó có van bi inox DN250 inox 304 phục vụ các hệ thống cấp nước, HVAC và công nghiệp.

Hotline: 0961.332.786 – 0961.483.239

Câu hỏi thường gặp về van bi inox DN250

Van bi inox DN250 tương đương bao nhiêu inch?

Van bi inox DN250 tương đương 10 inch theo kích thước danh nghĩa.

Van bi inox DN250 được làm từ vật liệu gì?

Cấu hình sản phẩm sử dụng inox 304 cho thân và quả bi, kết hợp gioăng PTFE để làm kín.

Van bi DN250 có đóng mở nhanh không?

Có. Van sử dụng cơ cấu xoay quả bi khoảng 90°, giúp chuyển đổi giữa trạng thái đóng và mở nhanh chóng.

Van bi inox DN250 có dùng cho nước được không?

Có. Van có thể sử dụng cho nước sạch, nước công nghiệp, nước làm mát và nhiều hệ thống khác nếu thông số làm việc phù hợp.

Nhiệt độ làm việc của van bi inox DN250 là bao nhiêu?

Với cấu hình gioăng PTFE, nhiệt độ tham khảo khoảng -10°C đến 180°C. Giới hạn chính xác cần kiểm tra theo từng model.

Van bi DN250 có thể điều khiển tự động không?

Có. Tùy thiết kế, van có thể kết hợp với hộp số hoặc bộ truyền động để phục vụ nhu cầu vận hành tự động.
