Van Bi Inox DN150

Tổng quan về van bi inox DN150

Van bi inox DN150 là thiết bị đóng ngắt dòng chảy được lắp trên đường ống có kích thước danh nghĩa DN150, tương đương 6 inch. Van sử dụng quả bi bằng inox làm cơ cấu kiểm soát lưu chất, kết hợp với hệ thống gioăng để đảm bảo khả năng làm kín.

So với các kích thước nhỏ hơn, DN150 thường được lựa chọn cho các tuyến ống có lưu lượng lớn trong nhà máy, hệ thống cấp nước, HVAC và các công trình kỹ thuật. Vật liệu inox 304 giúp van có khả năng chống gỉ tốt, độ bền cao và phù hợp với nhiều môi trường sử dụng.

Khi nào nên sử dụng van bi DN150?

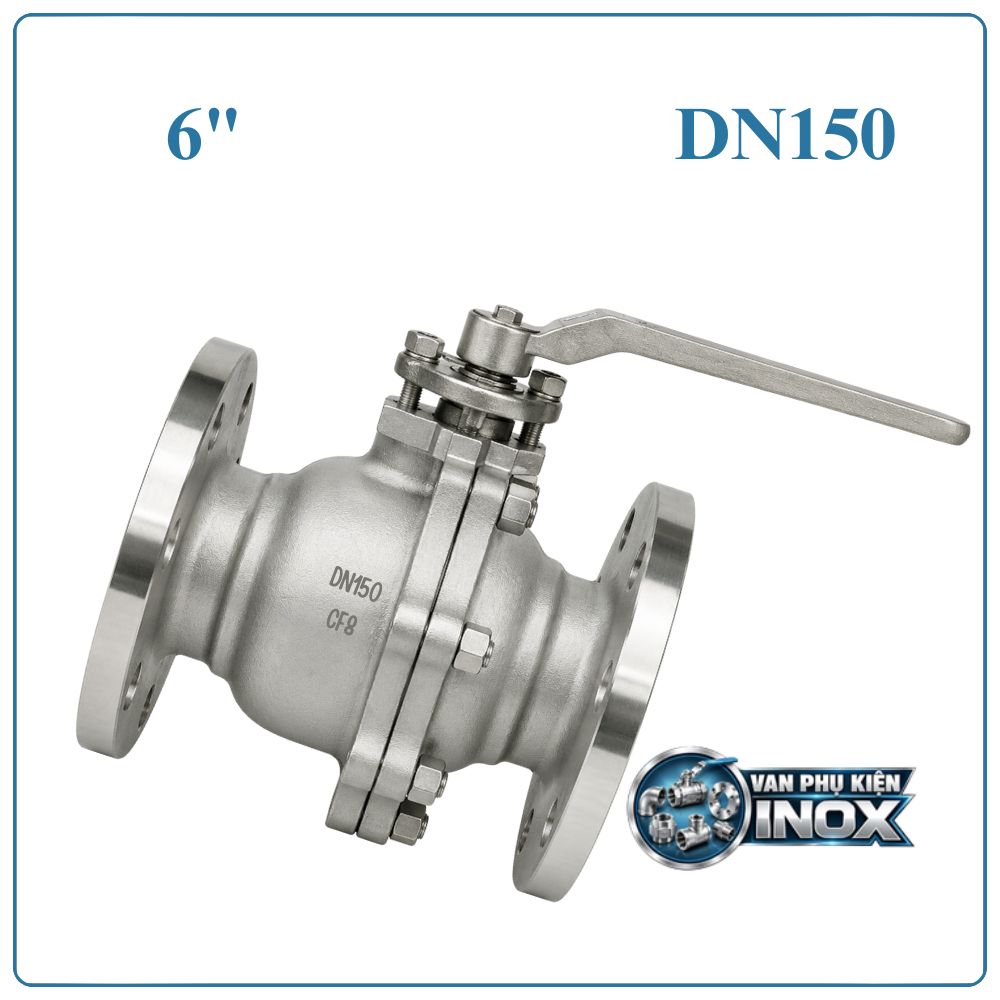

Van bi inox mặt bích DN150 phù hợp khi hệ thống cần một thiết bị có khả năng đóng hoặc mở dòng chảy nhanh, đặc biệt tại những vị trí cần cô lập một đoạn đường ống để bảo trì hoặc xử lý sự cố.

Một số trường hợp thường sử dụng:

• Đóng ngắt tuyến nước có lưu lượng lớn.
• Cô lập thiết bị hoặc một khu vực trong hệ thống.
• Kiểm soát dòng khí và chất lỏng tương thích.
• Lắp đặt tại các tuyến ống công nghệ trong nhà máy.
• Sử dụng cho hệ thống cần thao tác đóng mở thường xuyên.
• Kết hợp bộ truyền động khi yêu cầu điều khiển tự động.

Van bi không phải lựa chọn tối ưu để điều tiết liên tục ở trạng thái mở một phần. Nếu hệ thống cần kiểm soát lưu lượng chính xác, nên lựa chọn loại van chuyên dụng phù hợp hơn.

Thông số van bi inox DN150

Nội dung	Thông số
Sản phẩm	Van bi inox DN150
Kích thước	DN150
Kích thước quy đổi	6 inch
Vật liệu thân	Inox 304
Vật liệu quả bi	Inox 304
Gioăng	PTFE
Kiểu van	Van bi
Kiểu kết nối	Mặt bích hoặc dạng kết nối theo model
Điều khiển	Tay gạt, hộp số hoặc bộ truyền động
Đóng mở	Xoay 90°
Nhiệt độ tham khảo	-10°C đến 180°C tùy cấu hình
Môi chất	Nước, khí, dầu và lưu chất phù hợp
Kích thước đường ống	DN150

Chú ý: Thông số áp suất, nhiệt độ tối đa và tiêu chuẩn mặt bích cần được đối chiếu theo đúng model trước khi đặt hàng.

Cấu tạo của van bi DN150

Đối với van có kích thước DN150, từng bộ phận đều đóng vai trò quan trọng trong quá trình vận hành:

Thân van inox 304

Thân van tạo thành khoang chứa quả bi và chịu tác động của áp lực dòng lưu chất. Inox 304 giúp hạn chế tình trạng oxy hóa trong nhiều môi trường thông thường.

Quả bi

Quả bi là chi tiết trực tiếp đóng hoặc mở đường dẫn lưu chất. Bề mặt được gia công để phối hợp với gioăng, tạo khả năng kín khi van đóng.

Trục truyền động

Trục kết nối quả bi với tay điều khiển hoặc thiết bị truyền động. Chuyển động từ bên ngoài được truyền qua trục để làm xoay bi.

Gioăng làm kín

Gioăng PTFE nằm tại vùng tiếp xúc giữa bi và thân van, giúp hạn chế dòng lưu chất lọt qua khi van đóng.

Bộ phận điều khiển

Tùy thiết kế, DN150 có thể sử dụng cơ cấu điều khiển thủ công hoặc kết hợp thiết bị truyền động cho hệ thống tự động.

Ưu điểm van bi inox DN150

Việc lựa chọn van bi cho đường ống DN150 mang lại nhiều lợi thế trong vận hành:

• Đóng ngắt nhanh: Góc xoay khoảng 90° giúp rút ngắn thời gian thao tác so với nhiều cơ cấu van truyền thống.
• Dòng chảy thông thoáng: Khi mở hoàn toàn, lỗ bi tạo đường dẫn tương đối thẳng, hạn chế cản trở dòng lưu chất.
• Độ kín tốt: Gioăng làm kín tiếp xúc với bề mặt quả bi, giúp hạn chế rò rỉ khi van được lựa chọn và lắp đặt đúng yêu cầu.
• Chống gỉ: Inox 304 có khả năng chống oxy hóa tốt trong nhiều môi trường.
• Dễ tích hợp tự động: Van có thể kết hợp với bộ truyền động phù hợp để điều khiển từ xa.

Các vị trí thường lắp van bi DN150 trong hệ thống

Tùy thiết kế đường ống, van DN150 có thể được bố trí tại nhiều vị trí khác nhau:

• Đầu vào thiết bị: giúp cô lập thiết bị khi cần kiểm tra hoặc bảo dưỡng.
• Đường cấp chính: sử dụng để đóng ngắt toàn bộ một nhánh đường ống.
• Đường bypass: hỗ trợ cô lập hoặc chuyển hướng dòng chảy trong quá trình vận hành.
• Khu vực phân nhánh: giúp kiểm soát độc lập từng tuyến ống.
• Trước và sau cụm thiết bị: thuận tiện cho việc bảo trì mà không cần dừng toàn bộ hệ thống.

Vị trí lắp đặt cần đảm bảo đủ khoảng không để thao tác tay gạt hoặc bảo dưỡng bộ truyền động.

Quy trình lắp đặt van bi inox DN150

Để hạn chế sai sót trong quá trình thi công, có thể thực hiện theo các bước sau:

Bước 1 – Chuẩn bị:
Kiểm tra van, đường ống, mặt bích và các phụ kiện đi kèm. Đảm bảo kích thước DN150 đồng nhất.

Bước 2 – Làm sạch:
Vệ sinh bề mặt kết nối và bên trong đường ống, loại bỏ các vật thể có thể làm xước gioăng hoặc kẹt quả bi.

Bước 3 – Định vị:
Đưa van vào đúng vị trí, căn chỉnh tâm đường ống và tránh tạo lực kéo hoặc xoắn lên thân van.

Bước 4 – Cố định:
Lắp gioăng và siết bulông theo trình tự chéo, lực siết tăng dần để mối nối phân bố đều.

Bước 5 – Vận hành thử:
Thao tác đóng mở van, kiểm tra chuyển động của bi và khả năng làm việc của cơ cấu điều khiển.

Bước 6 – Kiểm tra kín:
Cho hệ thống hoạt động ở điều kiện phù hợp, quan sát các mối nối và thân van để phát hiện rò rỉ.

Cách bảo quản van trước khi đưa vào sử dụng

Nếu van bi inox DN150 chưa được lắp ngay, cần bảo quản đúng cách để tránh ảnh hưởng đến chất lượng sản phẩm:

• Đặt van tại khu vực khô ráo, thông thoáng.
• Không để vật nặng đè lên tay điều khiển.
• Giữ nguyên bao bì bảo vệ nếu chưa thi công.
• Tránh để cát, bụi hoặc dị vật lọt vào khoang van.
• Không tự ý tháo rời van khi chưa cần thiết.
• Trước khi lắp đặt nên kiểm tra lại tình trạng gioăng và cơ cấu đóng mở.

Địa chỉ cung cấp van bi inox DN150

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các dòng van công nghiệp và thiết bị đường ống, trong đó có van bi inox DN150 inox 304 phục vụ hệ thống nước, HVAC và nhiều ứng dụng công nghiệp.

Khách hàng có thể cung cấp thông tin về kích thước đường ống, môi chất, áp suất, nhiệt độ và kiểu kết nối để được tư vấn sản phẩm phù hợp.

Hotline: 0961.332.786 – 0961.483.239

Câu hỏi thường gặp về van bi inox DN150

Van bi inox DN150 tương đương bao nhiêu inch?

DN150 tương đương 6 inch theo kích thước danh nghĩa.

Van bi DN150 inox 304 dùng cho môi trường nào?

Van có thể sử dụng cho nước, khí, dầu và nhiều loại lưu chất tương thích với inox 304 và PTFE.

Van bi DN150 có điều khiển tự động được không?

Có. Tùy cấu tạo, van có thể kết hợp với bộ truyền động phù hợp để thực hiện đóng mở tự động.

Nhiệt độ làm việc của van bi inox DN150 là bao nhiêu?

Với cấu hình gioăng PTFE, nhiệt độ tham khảo khoảng -10°C đến 180°C. Giá trị thực tế cần căn cứ vào model và điều kiện vận hành.

Van bi DN150 có dùng để điều tiết lưu lượng không?

Van bi phù hợp nhất với nhiệm vụ đóng và mở dòng chảy. Không nên sử dụng van liên tục ở trạng thái mở một phần nếu hệ thống yêu cầu điều tiết lưu lượng chính xác
