Van Bi Inox DN300

Van bi inox DN300 là gì?

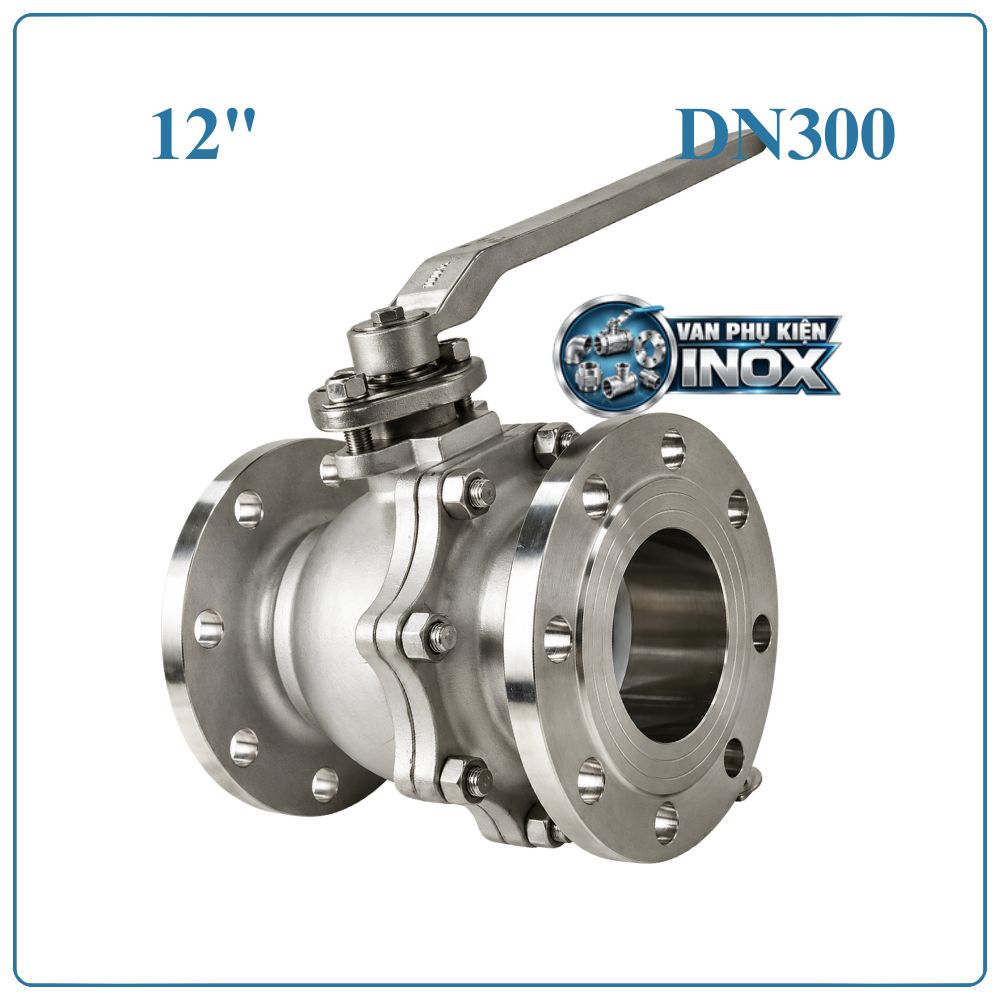

Van bi inox mặt bích DN300 là thiết bị đóng ngắt dòng chảy được sử dụng trên đường ống có kích thước danh nghĩa DN300, tương đương 12 inch. Van hoạt động nhờ một quả bi được khoét lỗ bên trong, cho phép lưu chất đi qua hoặc ngăn dòng khi bi xoay đến vị trí đóng.

Sản phẩm sử dụng inox 304 làm vật liệu chính, có khả năng chống oxy hóa và độ bền tốt trong nhiều môi trường. Với kích thước DN300, van thường được bố trí tại các tuyến ống chính có lưu lượng lớn trong nhà máy, trạm xử lý nước, hệ thống HVAC và các công trình công nghiệp.

Thông số kỹ thuật van bi inox DN300

Thông số	Chi tiết
Tên sản phẩm	Van bi inox DN300
Kích thước	DN300 – 12 inch
Vật liệu thân	Inox 304
Vật liệu bi	Inox 304
Gioăng làm kín	PTFE
Kiểu van	Van bi
Kiểu kết nối	Mặt bích tùy model
Phương thức vận hành	Hộp số hoặc bộ điều khiển tùy cấu hình
Góc đóng mở	90°
Nhiệt độ làm việc	Khoảng -10°C đến 180°C tùy cấu hình
Môi chất	Nước, khí, dầu và lưu chất tương thích
Ứng dụng	Cấp nước, HVAC, công nghiệp, xử lý nước…

Lưu ý: Với van DN300, cần xác định đồng thời áp suất, nhiệt độ, vật liệu gioăng và tiêu chuẩn kết nối trước khi lựa chọn. Thông số thực tế có thể thay đổi theo từng model.

Cấu tạo van bi inox DN300

Van bi DN300 có kết cấu gồm nhiều bộ phận phối hợp để đảm bảo khả năng đóng mở và làm kín đường ống:

• Thân van inox 304: Là phần vỏ chính, bảo vệ cơ cấu bi và chịu tác động của áp lực môi chất.
• Quả bi inox 304: Có lỗ xuyên tâm, thực hiện chức năng cho dòng lưu chất đi qua hoặc chặn dòng.
• Trục van: Truyền chuyển động từ cơ cấu vận hành xuống quả bi.
• Gioăng PTFE: Tạo bề mặt tiếp xúc kín quanh bi, hỗ trợ hạn chế rò rỉ.
• Bộ phận truyền động: Với kích thước DN300, có thể sử dụng hộp số hoặc thiết bị truyền động phù hợp để tạo lực xoay cần thiết.
• Mặt bích: Tạo liên kết giữa van và đường ống, giúp việc tháo lắp thuận tiện hơn khi bảo trì.

Nguyên lý hoạt động của van bi inox DN300

Van bi inox DN300 sử dụng chuyển động xoay của quả bi để thay đổi trạng thái dòng chảy.

Khi mở, lỗ xuyên tâm của quả bi được đặt thẳng với hướng đường ống. Lưu chất đi qua van theo đường dẫn tương đối trực tiếp.

Khi đóng, quả bi xoay khoảng 90°, phần đặc của bi quay ngang dòng chảy và ngăn lưu chất tiếp tục đi qua. Gioăng PTFE tiếp xúc với bề mặt bi tạo vùng kín giữa các chi tiết.

Do đó, van có thể chuyển đổi nhanh giữa hai trạng thái đóng hoàn toàn và mở hoàn toàn, phù hợp với nhiệm vụ cô lập các tuyến ống lớn.

Ưu điểm của van bi inox DN300

Van bi inox 304 DN300 mang lại nhiều lợi ích trong các hệ thống đường ống có quy mô lớn:

• Kích thước lớn: Thích hợp với các tuyến ống DN300 có lưu lượng cao.
• Chống ăn mòn: Inox 304 có khả năng chống gỉ tốt trong nhiều môi trường thông dụng.
• Đóng mở nhanh: Cơ cấu xoay giúp giảm thời gian thao tác.
• Khả năng làm kín tốt: Gioăng PTFE hỗ trợ hạn chế rò rỉ khi van đóng.
• Dòng chảy thuận lợi: Khi mở hoàn toàn, tiết diện dòng qua quả bi tương đối lớn.
• Độ bền cơ học tốt: Thân inox chắc chắn, phù hợp với hệ thống công nghiệp.
• Có thể tự động hóa: Có thể kết hợp bộ truyền động phù hợp với yêu cầu điều khiển.
• Dễ bảo trì: Kiểu kết nối mặt bích thuận tiện cho việc tháo van khi cần kiểm tra hoặc sửa chữa.

Van bi inox DN300 được dùng ở đâu?

Với đường kính danh nghĩa lớn, DN300 thường được sử dụng tại các vị trí đường ống chính thay vì các tuyến nhánh nhỏ.

Một số ứng dụng phổ biến gồm:

• Hệ thống cấp nước quy mô lớn.
• Trạm bơm và mạng phân phối nước.
• Nhà máy xử lý nước sạch.
• Hệ thống xử lý nước công nghiệp.
• Đường nước tuần hoàn và nước giải nhiệt.
• Hệ thống HVAC trung tâm.
• Nhà máy sản xuất và dây chuyền công nghệ.
• Hệ thống khí công nghiệp phù hợp.
• Đường dầu và chất lỏng tương thích với inox 304.
• Nhà máy thực phẩm, đồ uống với điều kiện sử dụng phù hợp.

Đối với môi chất hóa chất, cần kiểm tra thành phần lưu chất trước khi sử dụng để đảm bảo inox 304 và PTFE đáp ứng yêu cầu.

Hướng dẫn lắp đặt van bi inox DN300

Do DN300 là kích thước lớn, quá trình lắp đặt cần chú ý đến độ đồng tâm của đường ống và khả năng chịu tải của hệ thống.

Bước 1: Kiểm tra van
Xác nhận van đúng DN300, inox 304, đúng kiểu kết nối và không có dấu hiệu hư hỏng.

Bước 2: Chuẩn bị vị trí lắp
Vệ sinh hai mặt kết nối, loại bỏ bụi bẩn, cặn hoặc dị vật bên trong đường ống.

Bước 3: Căn chỉnh đường ống
Hai đầu kết nối cần nằm đúng tâm. Không sử dụng bulông để ép đường ống lệch về phía van.

Bước 4: Lắp van và gioăng
Đặt gioăng đúng vị trí, đưa van vào giữa hai mặt bích rồi lắp bulông.

Bước 5: Siết bulông
Siết theo trình tự chéo và tăng lực từng bước để lực ép phân bố đều trên toàn bộ mặt bích.

Bước 6: Kiểm tra vận hành
Thao tác cơ cấu điều khiển để kiểm tra khả năng đóng mở của quả bi.

Bước 7: Thử kín
Cấp môi chất hoặc áp lực thử theo quy trình của hệ thống, sau đó kiểm tra các vị trí liên kết và thân van.

Mua van bi inox DN300 chính hãng ở đâu?

Để lựa chọn đúng van bi inox DN300, khách hàng nên cung cấp đầy đủ thông tin về kích thước, môi chất, áp suất, nhiệt độ và kiểu kết nối. Đây là những yếu tố ảnh hưởng trực tiếp đến việc lựa chọn model phù hợp.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp van công nghiệp và phụ kiện đường ống, trong đó có van bi inox DN300 inox 304 cho nhiều hệ thống cấp nước, HVAC và công nghiệp.

Hotline: 0961.332.786 – 0961.483.239

Câu hỏi thường gặp về van bi inox DN300

Van bi inox DN300 tương đương bao nhiêu inch?

Van bi inox DN300 tương đương 12 inch theo kích thước danh nghĩa.

Van bi inox DN300 sử dụng inox gì?

Sản phẩm sử dụng inox 304 cho thân van và quả bi, kết hợp gioăng PTFE để tạo độ kín.

Van bi DN300 có đóng mở nhanh không?

Có. Cơ cấu van được thiết kế để quả bi xoay khoảng 90°, giúp chuyển đổi nhanh giữa trạng thái mở và đóng.

Van bi inox DN300 có dùng cho nước không?

Có. Van có thể được sử dụng trong các hệ thống nước sạch, nước công nghiệp, nước tuần hoàn và nước giải nhiệt nếu điều kiện vận hành phù hợp.

Nhiệt độ làm việc của van bi DN300 là bao nhiêu?

Với cấu hình gioăng PTFE, nhiệt độ tham khảo khoảng -10°C đến 180°C. Nhiệt độ giới hạn cần được xác nhận theo model cụ thể.

Van bi DN300 có thể điều khiển tự động không?

Có. Với kích thước DN300, van có thể kết hợp hộp số hoặc bộ truyền động tùy thiết kế để giảm lực thao tác và đáp ứng nhu cầu điều khiển từ xa.
