Van Bi Inox DN50

Van bi inox DN50 là gì?

Van bi inox DN50 là loại van công nghiệp dùng để đóng mở dòng lưu chất trên đường ống có kích thước danh nghĩa DN50, tương đương 2 inch. Bộ phận làm việc chính của van là quả bi được khoét lỗ xuyên tâm, có khả năng xoay để tạo hoặc ngăn đường lưu thông.

Van được chế tạo từ inox 304, phù hợp với nhiều hệ thống nước, khí và chất lỏng không gây ảnh hưởng đến vật liệu van. Với kích thước DN50, sản phẩm thường được bố trí trên các tuyến ống có lưu lượng trung bình, đường cấp thiết bị và hệ thống phân phối trong nhà máy.

Thông số kỹ thuật van bi inox DN50

Thông số	Chi tiết
Tên sản phẩm	Van bi inox DN50
Kích thước	DN50 – 2 inch
Vật liệu thân	Inox 304
Vật liệu quả bi	Inox 304
Gioăng làm kín	PTFE
Kiểu van	Van bi

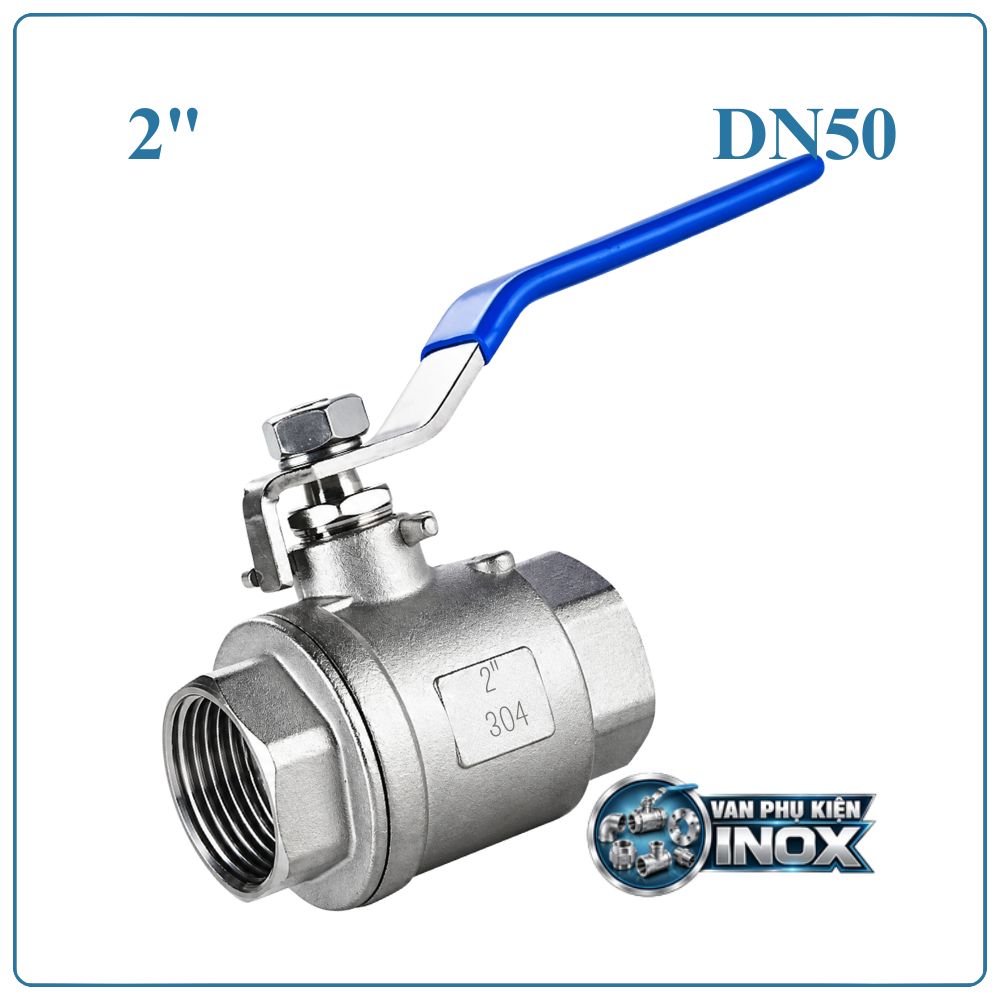

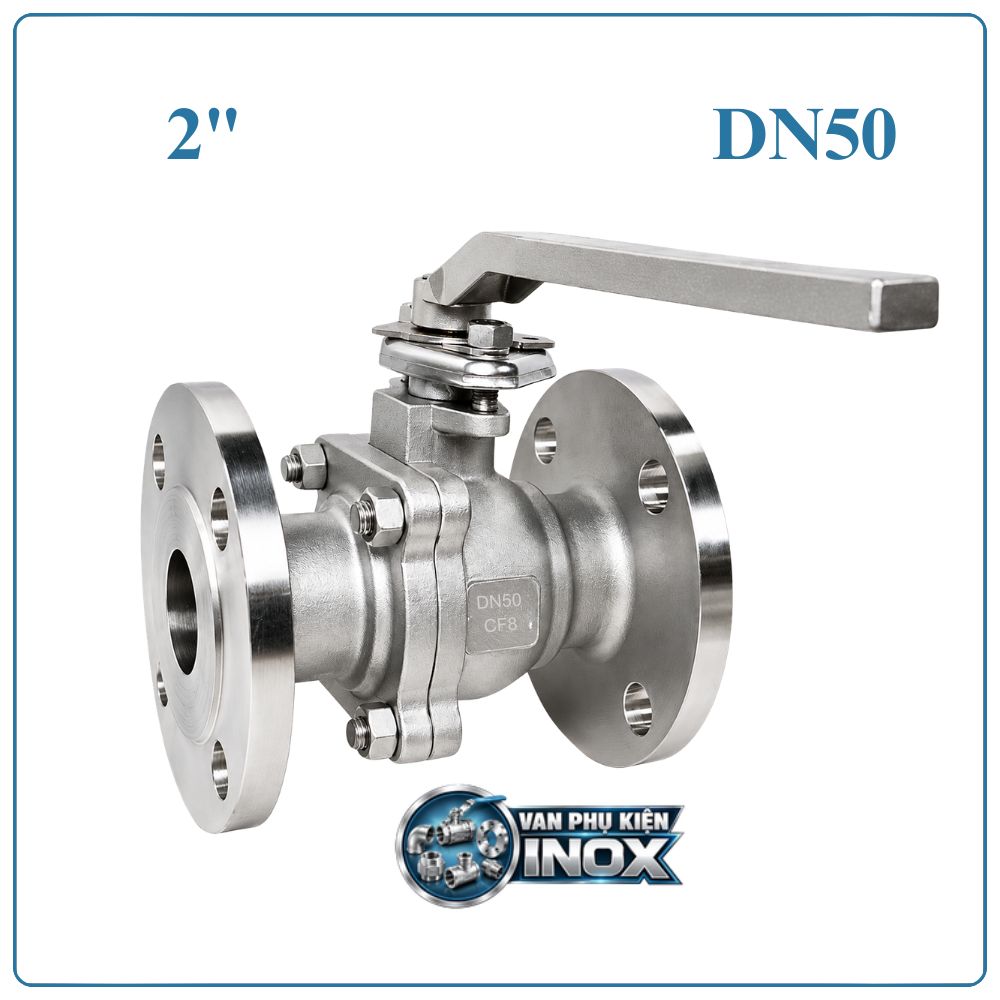

Kiểu kết nối	Ren hoặc mặt bích tùy model
Phương thức vận hành	Tay gạt
Góc đóng mở	90°
Nhiệt độ làm việc	Khoảng -10°C đến 180°C tùy cấu hình
Môi chất	Nước, khí, dầu và lưu chất tương thích
Ứng dụng	Cấp nước, HVAC, xử lý nước, công nghiệp

Lưu ý: Áp suất và nhiệt độ làm việc thực tế cần được xác định dựa trên model, vật liệu gioăng và điều kiện vận hành cụ thể.

Cấu tạo van bi inox DN50

Một van bi inox DN50 hoàn chỉnh gồm các bộ phận chính sau:

• Thân van inox 304: Chịu áp lực của môi chất và bảo vệ cơ cấu bên trong.
• Bi van inox 304: Bộ phận trực tiếp thực hiện nhiệm vụ đóng hoặc mở dòng.
• Trục van: Liên kết bi với cơ cấu vận hành.
• Gioăng PTFE: Tạo vùng tiếp xúc kín quanh quả bi.
• Tay gạt: Dùng để xoay bi và điều khiển trạng thái van.
• Bộ phận kết nối: Tùy model có thể là ren hoặc mặt bích.

Ở kích thước DN50, việc lựa chọn đúng kiểu kết nối đặc biệt quan trọng để van phù hợp với hệ thống đường ống hiện hữu.

Nguyên lý hoạt động của van bi inox DN50

Van bi DN50 kiểm soát dòng chảy thông qua chuyển động xoay của quả bi.

Khi tay gạt đưa về vị trí mở, lỗ xuyên tâm của bi nằm thẳng với đường ống. Dòng lưu chất có thể đi qua khoang van.

Khi tay gạt xoay khoảng 90°, quả bi cũng xoay theo. Phần đặc của bi quay vào vị trí chắn dòng, ngăn lưu chất tiếp tục lưu thông. Gioăng PTFE ép sát quanh bi nhằm hạn chế hiện tượng rò rỉ.

Cơ chế này giúp van chuyển đổi nhanh giữa hai trạng thái đóng và mở, phù hợp với các vị trí cần cô lập đường ống hoặc thiết bị.

Ưu điểm của van bi inox DN50

Van bi inox DN50 inox 304 sở hữu nhiều đặc tính phù hợp cho hệ thống đường ống 2 inch:

• Chất liệu inox 304 có khả năng chống gỉ tốt.
• Kết cấu chắc chắn, phù hợp với nhiều môi trường công nghiệp.
• Kích thước DN50 đáp ứng tốt các tuyến ống có lưu lượng trung bình.
• Tay gạt trực quan, dễ xác định trạng thái đóng mở.
• Thao tác nhanh nhờ cơ chế xoay 90°.
• Gioăng PTFE hỗ trợ độ kín tại vị trí quả bi.
• Bề mặt inox thuận tiện vệ sinh.
• Có thể sử dụng cho nước, khí và nhiều lưu chất tương thích.
• Kết nối linh hoạt tùy từng model.
• Thuận tiện tháo lắp khi cần bảo trì hệ thống.

Van bi inox DN50 được dùng ở đâu?

Không chỉ dùng cho đường nước thông thường, DN50 còn có thể xuất hiện trong nhiều hệ thống kỹ thuật và dây chuyền sản xuất.

Một số vị trí ứng dụng gồm:

• Đường cấp nước trong nhà máy.
• Hệ thống nước kỹ thuật của tòa nhà.
• Đường nước tuần hoàn.
• Hệ thống cấp và hồi nước HVAC.
• Trạm xử lý nước và lọc nước.
• Đường khí kỹ thuật phù hợp.
• Hệ thống cấp chất lỏng cho máy móc.
• Dây chuyền sản xuất thực phẩm và đồ uống.
• Hệ thống phụ trợ trong nhà xưởng.
• Các tuyến ống dẫn dầu hoặc chất lỏng tương thích với inox 304.

Nếu sử dụng cho môi chất có tính ăn mòn, cần kiểm tra khả năng tương thích của toàn bộ vật liệu tiếp xúc với lưu chất.

Hướng dẫn lắp đặt van bi inox DN50

Việc lắp đặt đúng kỹ thuật giúp hạn chế rò rỉ và tránh gây tải bất thường lên thân van.

Bước 1: Kiểm tra sản phẩm
Xác nhận đúng van DN50, vật liệu inox 304 và kiểu kết nối cần sử dụng.

Bước 2: Chuẩn bị đường ống
Làm sạch đầu ống, loại bỏ cặn, bụi hoặc mạt kim loại có thể đi vào trong van.

Bước 3: Căn chỉnh hai đầu nối
Đường ống cần được cố định chắc chắn và nằm đúng vị trí trước khi kết nối với van.

Bước 4: Tiến hành lắp đặt
Với kết nối ren, sử dụng vật liệu làm kín phù hợp. Với mặt bích, đặt gioăng đúng tâm rồi siết bulông đều.

Bước 5: Kiểm tra cơ cấu đóng mở
Thao tác tay gạt để đảm bảo quả bi xoay nhẹ và không bị kẹt.

Bước 6: Thử áp và kiểm tra kín
Đưa lưu chất vào hệ thống từ từ, quan sát thân van và các vị trí kết nối trước khi vận hành ở điều kiện bình thường.

Cách lựa chọn van bi inox DN50 phù hợp

Khi lựa chọn van DN50, ngoài kích thước 2 inch, cần xem xét đồng thời các yếu tố liên quan đến hệ thống:

Môi chất: Xác định van sẽ sử dụng cho nước, khí, dầu hay loại chất lỏng nào khác.

Nhiệt độ: Đối chiếu nhiệt độ thực tế với giới hạn chịu nhiệt của gioăng và các bộ phận làm kín.

Áp suất: Chọn model có cấp áp suất đáp ứng được áp lực vận hành của đường ống.

Kiểu kết nối: Kiểm tra hệ thống đang sử dụng ren hay mặt bích để lựa chọn van tương ứng.

Không gian lắp đặt: Đảm bảo vị trí bố trí đủ khoảng trống cho tay gạt hoạt động.

Tần suất sử dụng: Nếu van phải đóng mở thường xuyên, cần ưu tiên model có cơ cấu vận hành phù hợp với cường độ sử dụng.

Việc xác định đúng các tiêu chí trên giúp tránh lựa chọn van chỉ dựa vào kích thước mà bỏ qua điều kiện vận hành thực tế.

Mua van bi inox DN50 chính hãng ở đâu?

Khi mua van bi inox DN50, khách hàng nên xác nhận rõ kích thước 2 inch, vật liệu inox 304, kiểu kết nối, môi chất, nhiệt độ và áp suất làm việc.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp van công nghiệp và phụ kiện đường ống, trong đó có van bi inox DN50 inox 304 phục vụ các hệ thống nước, HVAC, xử lý nước và công nghiệp.

Hotline: 0961.332.786 – 0961.483.239

Câu hỏi thường gặp về van bi inox DN50

Van bi inox DN50 tương đương bao nhiêu inch?

DN50 tương đương 2 inch.

Van bi inox DN50 sử dụng inox 304 ở những bộ phận nào?

Trong cấu hình này, thân van và quả bi sử dụng inox 304, kết hợp gioăng PTFE để làm kín.

Van bi DN50 có những kiểu kết nối nào?

Tùy model, van DN50 có thể được thiết kế kết nối ren hoặc mặt bích. Cần lựa chọn theo hệ thống đường ống thực tế.

Van bi inox DN50 có dùng cho hệ thống nước không?

Có. Van có thể sử dụng cho nước sạch, nước kỹ thuật, nước tuần hoàn và các lưu chất tương thích với vật liệu inox 304.

Van bi DN50 có điều tiết lưu lượng được không?

Van bi chủ yếu được sử dụng cho chức năng đóng và mở dòng chảy. Không nên sử dụng van như thiết bị điều tiết liên tục nếu model không được thiết kế cho mục đích này.

Nhiệt độ làm việc của van bi inox DN50 là bao nhiêu?

Với cấu hình gioăng PTFE, nhiệt độ tham khảo khoảng -10°C đến 180°C. Giới hạn thực tế cần căn cứ vào thông số của từng model.
