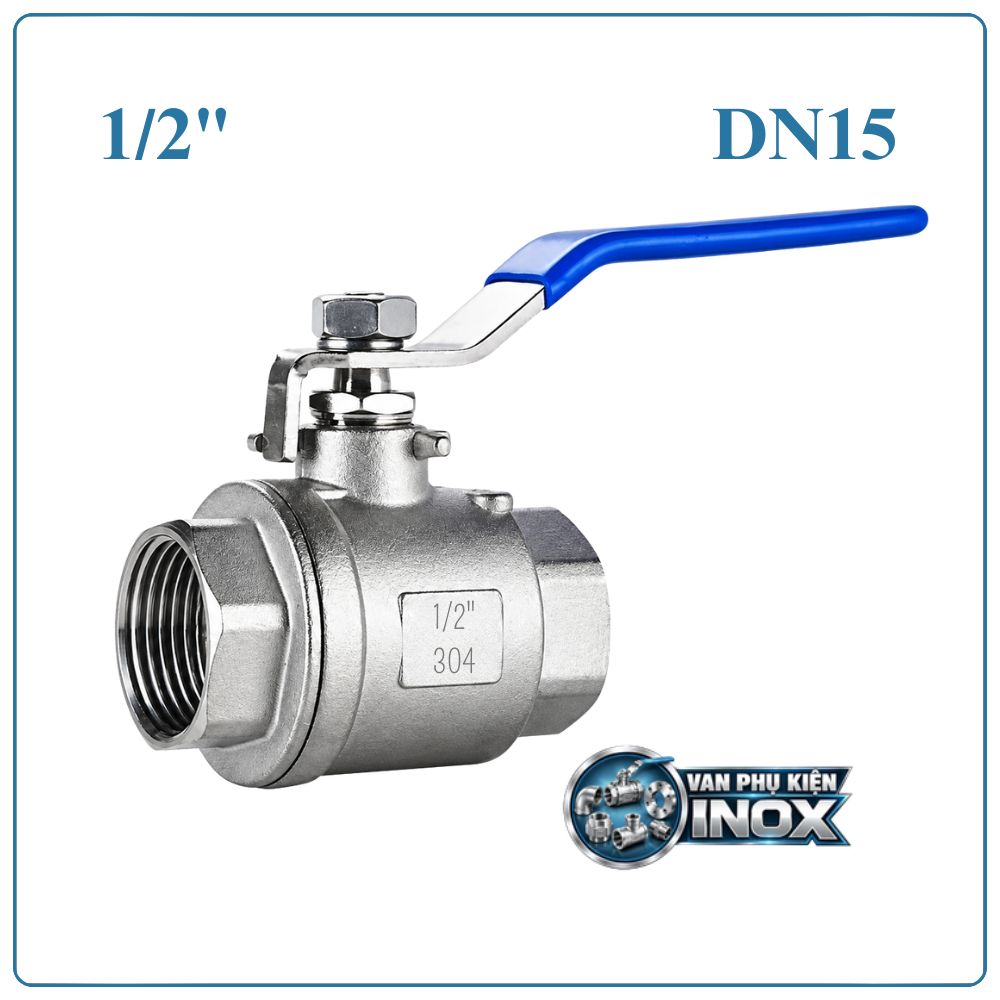

Van Bi Inox DN15

Van bi inox DN15 là gì?

Van bi inox DN15 là loại van có kích thước danh nghĩa DN15, tương đương 1/2 inch, được sử dụng để đóng mở dòng nước, khí và các loại lưu chất phù hợp trên đường ống nhỏ.

Van sử dụng inox 304 cho thân và quả bi, kết hợp gioăng PTFE nhằm tạo khả năng làm kín. Với thiết kế nhỏ gọn, van DN15 phù hợp cho các vị trí cần đóng ngắt riêng từng thiết bị, đường ống nhánh hoặc hệ thống có không gian lắp đặt hạn chế.

Thông số kỹ thuật van bi inox DN15

Thông số	Chi tiết
Tên sản phẩm	Van bi inox DN15
Kích thước	DN15 – 1/2 inch
Vật liệu thân	Inox 304
Vật liệu quả bi	Inox 304
Gioăng làm kín	PTFE
Kiểu van	Van bi

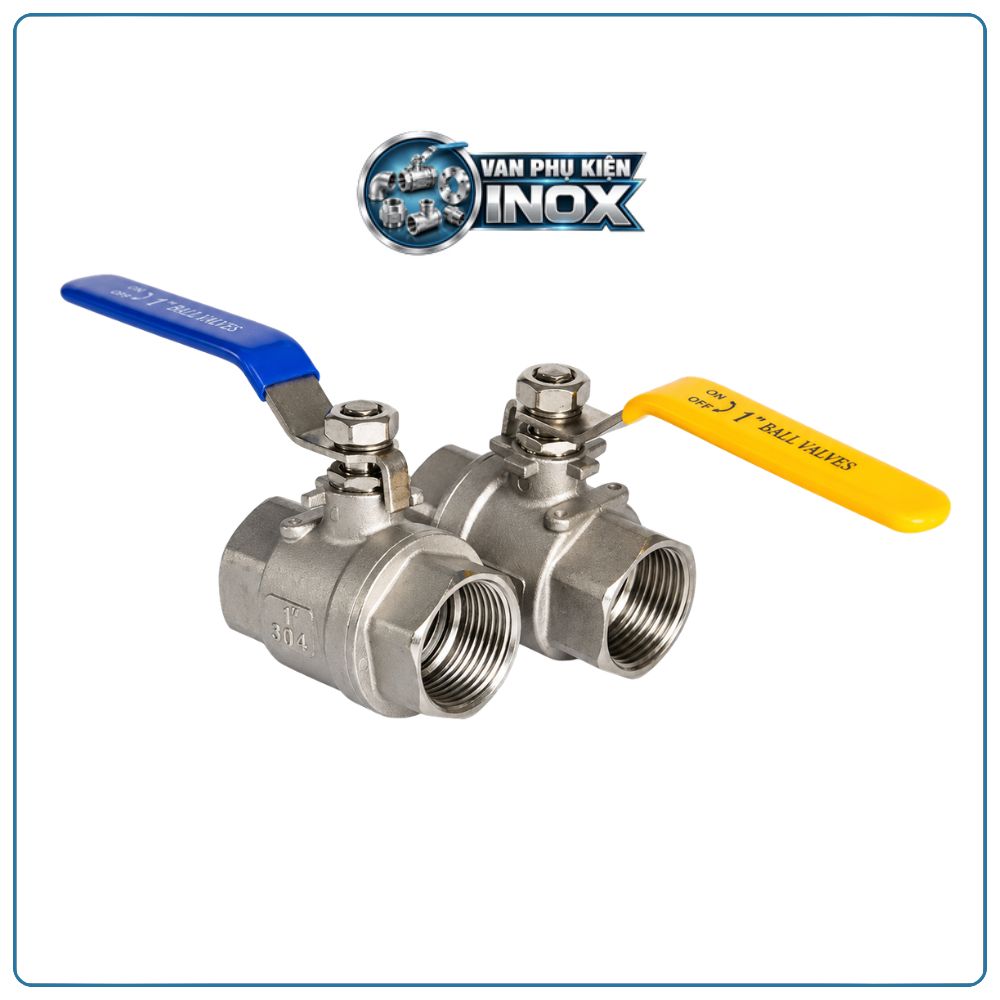

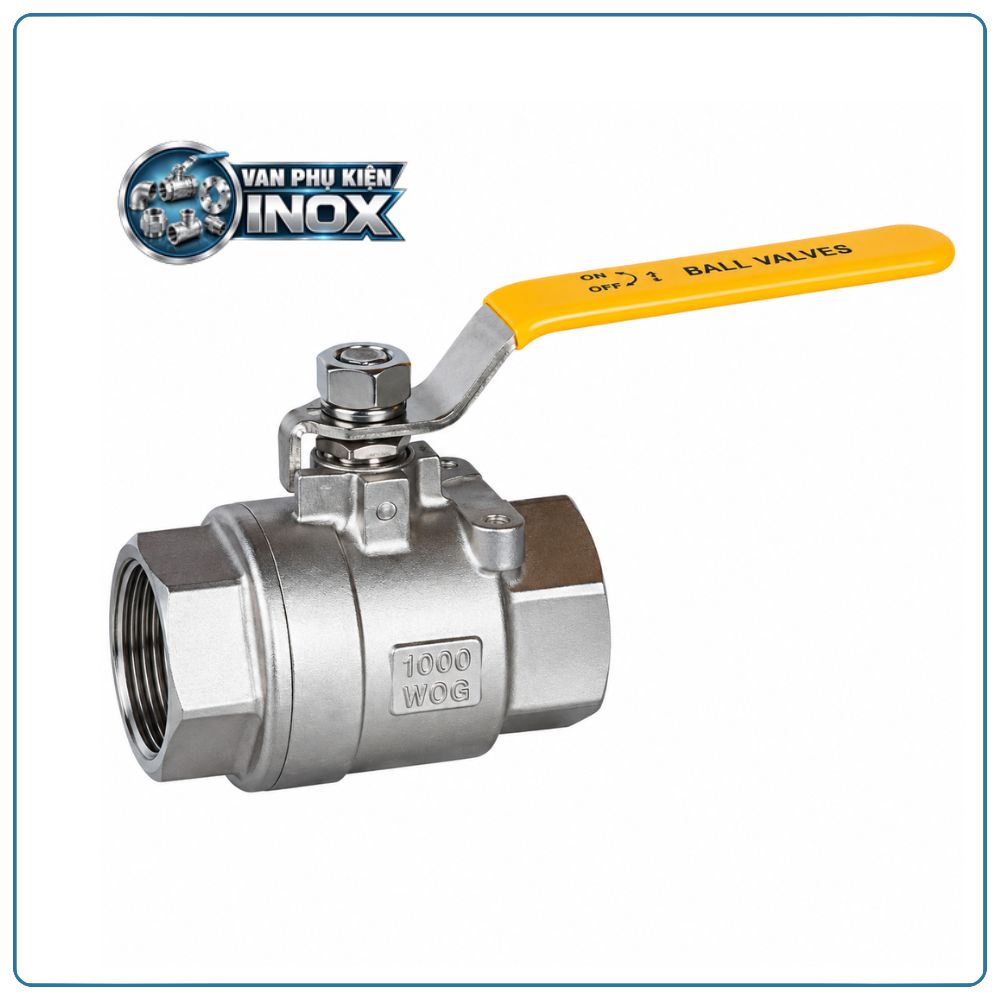

Kiểu kết nối	Ren
Phương thức vận hành	Tay gạt
Góc đóng mở	90°
Nhiệt độ làm việc	Khoảng -10°C đến 180°C tùy cấu hình
Môi chất	Nước, khí, dầu và lưu chất tương thích
Ứng dụng	Dân dụng, HVAC, cấp nước, công nghiệp

Lưu ý: Nhiệt độ và áp suất thực tế cần căn cứ vào cấu hình cụ thể của van và điều kiện làm việc của hệ thống.

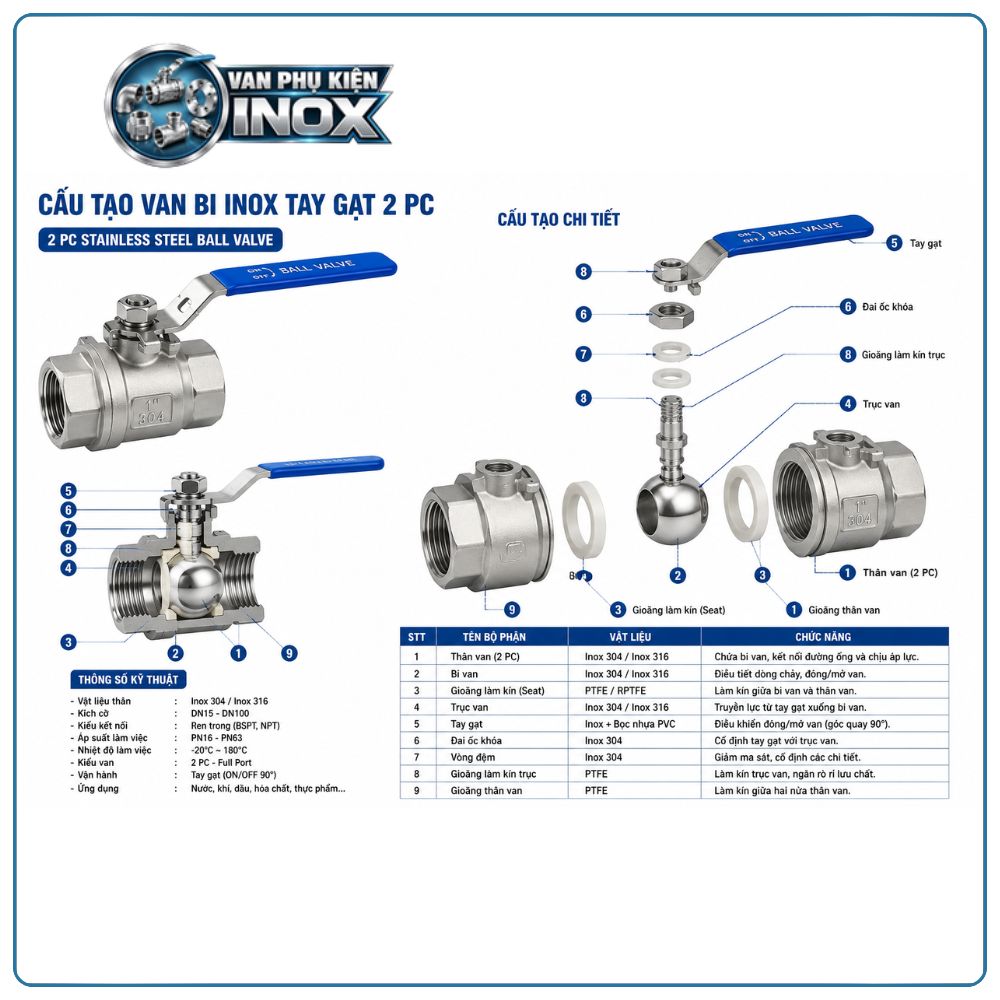

Cấu tạo van bi inox DN15

Kích thước nhỏ nhưng van bi DN15 vẫn có đầy đủ các bộ phận cần thiết để thực hiện chức năng đóng ngắt:

• Thân van inox 304: Bao bọc toàn bộ cơ cấu bên trong và kết nối trực tiếp với đường ống.
• Quả bi inox 304: Có lỗ xuyên tâm, quyết định trạng thái lưu thông của môi chất.
• Trục van: Nhận chuyển động từ tay gạt và truyền xuống quả bi.
• Gioăng PTFE: Tạo bề mặt tiếp xúc kín giữa quả bi và thân van.
• Tay gạt: Dùng để thao tác đóng hoặc mở bằng tay.
• Đầu ren: Dùng để kết nối van với đường ống hoặc phụ kiện ren có kích thước tương ứng.

Thiết kế này giúp van có kích thước gọn, dễ bố trí tại những vị trí đường ống nhỏ hoặc khu vực có diện tích thi công hạn chế.

Nguyên lý hoạt động của van bi inox DN15

Khi xoay tay gạt, trục van truyền chuyển động làm quả bi quay theo.

Ở trạng thái mở, lỗ xuyên tâm trên quả bi nằm cùng hướng với đường ống, tạo đường dẫn cho lưu chất đi qua.

Khi tay gạt được xoay khoảng 90°, phần đặc của quả bi quay vào vị trí chắn dòng. Gioăng PTFE tiếp xúc với bi giúp hạn chế lưu chất đi qua và duy trì độ kín.

Cơ chế xoay đơn giản giúp van DN15 có thể đóng hoặc mở nhanh mà không cần nhiều lực thao tác.

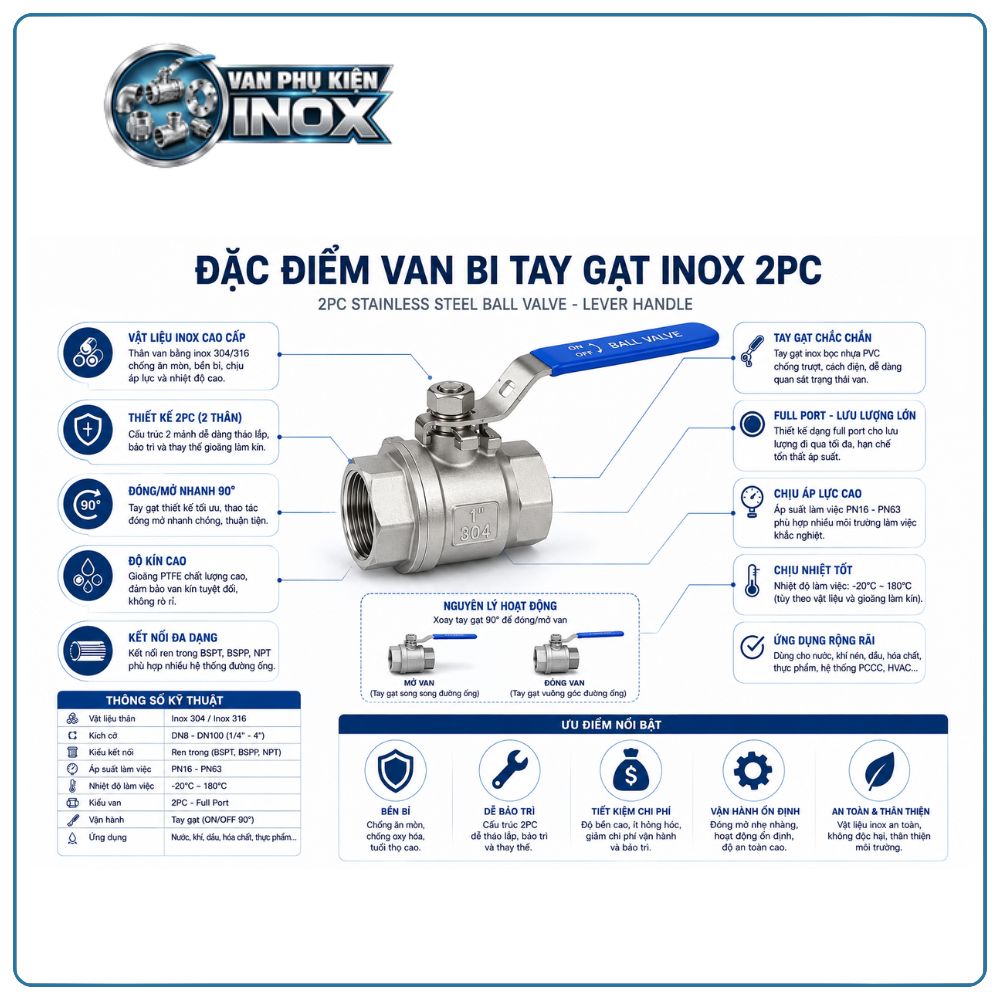

Ưu điểm của van bi inox DN15

Van bi inox 304 DN15 mang lại nhiều lợi ích cho các hệ thống đường ống nhỏ:

• Kích thước nhỏ gọn, dễ bố trí trong không gian hẹp.
• Inox 304 chống gỉ tốt, phù hợp với nhiều môi trường sử dụng.
• Kết nối ren thuận tiện, dễ thi công và thay thế.
• Đóng mở nhanh bằng tay gạt.
• Khả năng làm kín tốt nhờ gioăng PTFE.
• Trọng lượng tương đối nhẹ, thuận tiện khi lắp đặt.
• Bề mặt inox dễ vệ sinh và bảo quản.
• Có thể sử dụng cho nhiều loại lưu chất tương thích.
• Chi phí đầu tư phù hợp cho các tuyến ống nhánh và hệ thống quy mô nhỏ.

Van bi inox DN15 được dùng ở đâu?

DN15 là kích thước phổ biến trong các đường ống nhỏ và hệ thống cần chia tách từng nhánh sử dụng. Van thường được ứng dụng tại:

• Đường cấp nước cho thiết bị.
• Hệ thống nước dân dụng.
• Đường ống nhánh trong nhà xưởng.
• Thiết bị và đường ống HVAC.
• Hệ thống khí nén phù hợp.
• Máy móc sử dụng nước hoặc chất lỏng.
• Đường cấp nước cho các thiết bị vệ sinh.
• Hệ thống xử lý và dẫn chất lỏng quy mô nhỏ.
• Một số dây chuyền thực phẩm, đồ uống phù hợp với inox 304.

Nhờ kích thước 1/2 inch, van thường được lắp ngay trước thiết bị để có thể cô lập từng khu vực mà không cần ngừng toàn bộ hệ thống.

Hướng dẫn lắp đặt van bi inox DN15

Bước 1: Kiểm tra kích thước và đầu ren
Đảm bảo van DN15 phù hợp với đường ống 1/2 inch và loại ren tương ứng.

Bước 2: Làm sạch đường ống
Vệ sinh phần ren, loại bỏ bụi bẩn, mạt kim loại hoặc tạp chất có thể ảnh hưởng đến mối nối.

Bước 3: Chuẩn bị vật liệu làm kín
Sử dụng băng tan hoặc vật liệu làm kín phù hợp với môi chất và kiểu ren của hệ thống.

Bước 4: Lắp van
Đưa van vào đầu ống và siết vừa đủ lực. Không dùng lực quá mạnh vì có thể ảnh hưởng đến phần ren hoặc thân van.

Bước 5: Kiểm tra tay gạt
Đảm bảo tay gạt có đủ khoảng trống để thao tác và không bị vướng vào các thiết bị xung quanh.

Bước 6: Chạy thử
Mở van từ từ, kiểm tra mối nối và thân van. Nếu không có dấu hiệu rò rỉ, có thể đưa hệ thống vào vận hành bình thường.

Mua van bi inox DN15 chính hãng ở đâu?

Khi mua van bi inox DN15, cần kiểm tra đúng kích thước 1/2 inch, vật liệu inox 304, kiểu ren và điều kiện sử dụng. Đối với hệ thống có nhiệt độ hoặc áp suất cao, nên xác định rõ thông số trước khi lựa chọn.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các loại van công nghiệp và phụ kiện đường ống, trong đó có van bi inox DN15 inox 304.

Sản phẩm phù hợp cho hệ thống nước, khí, HVAC, thiết bị công nghiệp và nhiều ứng dụng đường ống nhỏ khác.

Hotline: 0961.332.786 – 0961.483.239

Câu hỏi thường gặp về van bi inox DN15

Van bi inox DN15 tương đương bao nhiêu inch?

DN15 tương đương 1/2 inch.

Van bi inox DN15 được làm bằng inox gì?

Sản phẩm sử dụng inox 304 cho thân và quả bi, kết hợp gioăng PTFE để làm kín.

Van bi DN15 kết nối kiểu gì?

Van bi DN15 phổ biến với kết nối ren, phù hợp với các tuyến ống nhỏ và phụ kiện ren tương ứng.

Van bi inox DN15 dùng cho nước được không?

Có. Van có thể sử dụng cho nước sạch, nước kỹ thuật và nhiều loại chất lỏng phù hợp với inox 304 và PTFE.

Nhiệt độ làm việc của van bi inox DN15 là bao nhiêu?

Với cấu hình gioăng PTFE, nhiệt độ tham khảo khoảng -10°C đến 180°C. Thông số chính xác cần căn cứ vào model cụ thể.

Van bi DN15 đóng mở như thế nào?

Van sử dụng tay gạt, khi xoay khoảng 90° sẽ chuyển giữa trạng thái mở và đóng.
