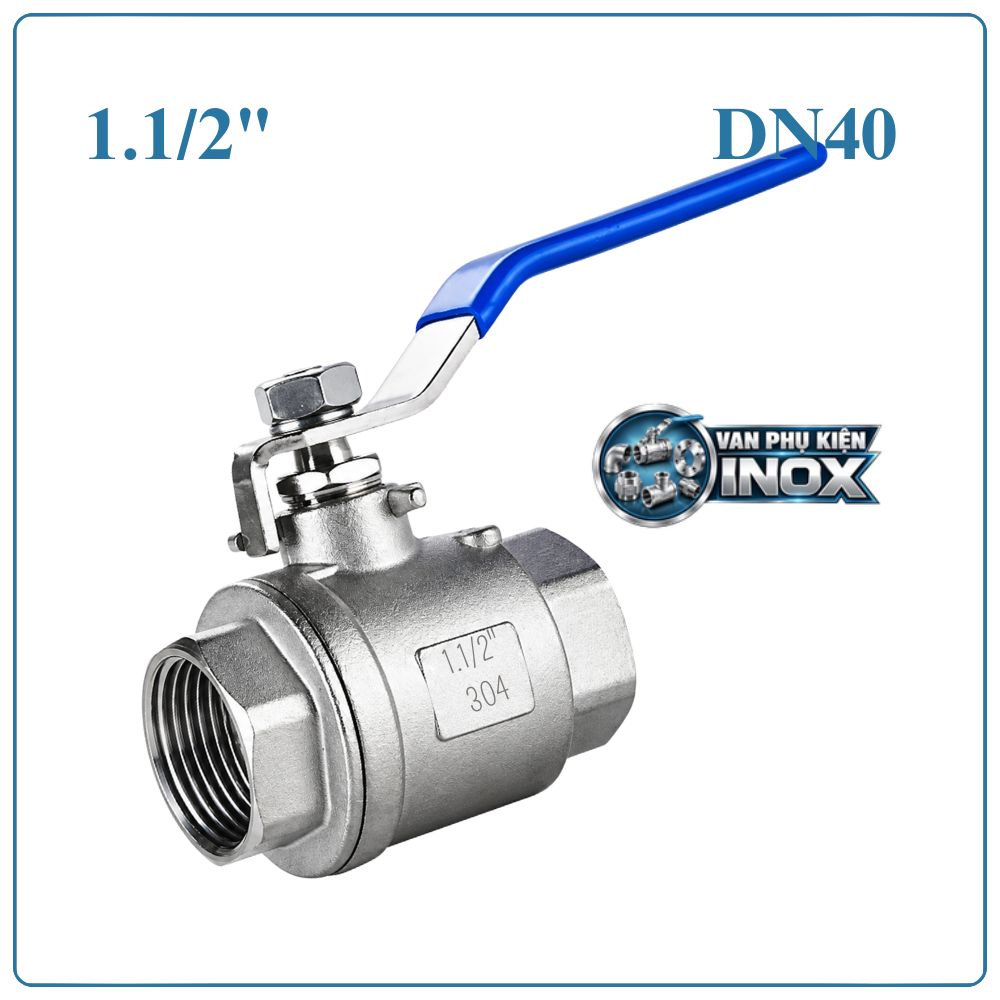

Van Bi Inox DN40

Van bi inox DN40 là gì?

Van bi inox DN40 là thiết bị đóng ngắt dòng chảy dành cho đường ống có kích thước danh nghĩa DN40, tương đương 1 1/2 inch. Van sử dụng quả bi rỗng bên trong để kiểm soát dòng lưu chất bằng thao tác xoay.

Vật liệu chính là inox 304, giúp van có độ bền tốt, bề mặt sạch và khả năng chống oxy hóa phù hợp với nhiều hệ thống. DN40 thường được sử dụng tại các tuyến ống trung gian, đường cấp cho máy móc và hệ thống phân phối chất lỏng.

Thông số kỹ thuật van bi inox DN40

Thông số	Chi tiết
Tên sản phẩm	Van bi inox DN40
Kích thước	DN40 – 1 1/2 inch
Vật liệu thân	Inox 304
Vật liệu quả bi	Inox 304
Gioăng làm kín	PTFE
Kiểu van	Van bi
Kiểu kết nối	Ren
Phương thức vận hành	Tay gạt
Góc đóng mở	90°
Nhiệt độ làm việc	Khoảng -10°C đến 180°C tùy cấu hình
Môi chất	Nước, khí, dầu và lưu chất tương thích
Ứng dụng	Cấp nước, HVAC, xử lý nước, công nghiệp

Thông số áp suất làm việc cần được lựa chọn theo model và yêu cầu cụ thể của hệ thống.

Cấu tạo van bi inox DN40

Van bi inox DN40 gồm các bộ phận được bố trí nhằm tạo thành cơ cấu đóng mở kín và ổn định:

• Thân van: Làm từ inox 304, chịu tác động của môi chất và bảo vệ các chi tiết bên trong.
• Quả bi: Có lỗ xuyên tâm, đảm nhiệm việc mở hoặc ngăn dòng chảy.
• Trục truyền động: Liên kết tay gạt với quả bi.
• Gioăng PTFE: Tạo bề mặt làm kín quanh khu vực quả bi.
• Tay gạt: Dùng để điều khiển trực tiếp.
• Đầu ren: Tạo liên kết với đường ống DN40.

Thiết kế này không sử dụng cơ cấu đóng mở phức tạp nên phù hợp với những hệ thống cần van khóa vận hành thủ công.

Nguyên lý hoạt động của van bi inox DN40

Khi tác động vào tay gạt, chuyển động xoay được truyền xuống trục và làm quả bi thay đổi vị trí.

Ở trạng thái mở hoàn toàn, lỗ của quả bi hướng theo trục đường ống, tạo đường lưu thông cho môi chất.

Khi xoay tay gạt sang vị trí vuông góc, quả bi quay theo và phần đặc của bi nằm chắn dòng. Gioăng PTFE tiếp xúc với bề mặt bi giúp duy trì khả năng làm kín.

Van chủ yếu được sử dụng theo hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn, thay vì điều tiết lưu lượng trong thời gian dài.

Ưu điểm của van bi inox DN40

Van bi DN40 inox 304 phù hợp với nhiều hệ thống nhờ các ưu điểm:

• Inox 304 bền và ít bị oxy hóa trong điều kiện sử dụng thông thường.
• Kích thước 1 1/2 inch đáp ứng nhiều tuyến ống trung gian.
• Cơ cấu xoay đơn giản, dễ vận hành.
• Đóng ngắt nhanh khi cần cô lập đường ống.
• Gioăng PTFE hỗ trợ khả năng chống rò rỉ.
• Kết nối ren thuận tiện khi thi công.
• Không chiếm nhiều không gian lắp đặt.
• Bề mặt inox dễ vệ sinh.
• Có thể tháo ra kiểm tra hoặc thay thế tương đối thuận tiện.
• Phù hợp với nhiều loại nước và lưu chất tương thích.

Van bi inox DN40 được dùng ở đâu?

Kích thước DN40 được sử dụng khá linh hoạt trong các hệ thống có đường ống 1 1/2 inch. Van có thể được bố trí tại:

• Đường cấp nước cho máy móc.
• Hệ thống phân phối nước trong nhà xưởng.
• Đường nước lạnh và nước nóng phù hợp.
• Hệ thống HVAC.
• Đường ống nước giải nhiệt.
• Hệ thống lọc và xử lý nước.
• Đường khí kỹ thuật tương thích.
• Thiết bị trong dây chuyền sản xuất.
• Hệ thống dẫn dầu hoặc chất lỏng không gây ảnh hưởng đến vật liệu van.

Đối với môi trường có hóa chất, cần đánh giá riêng khả năng chịu ăn mòn của inox 304 trước khi sử dụng.

Hướng dẫn lắp đặt van bi inox DN40

Với van DN40 kết nối ren, cần chú ý lực siết và sự đồng tâm của đường ống để tránh ảnh hưởng đến thân van.

Bước 1: Chuẩn bị vị trí
Đảm bảo đường ống đã được cố định chắc chắn và có đủ không gian thao tác.

Bước 2: Kiểm tra ren
Đối chiếu kích thước ren của van với đường ống, loại bỏ phần ren bị biến dạng hoặc bám cặn.

Bước 3: Làm sạch bên trong ống
Dùng phương pháp vệ sinh phù hợp để loại bỏ mạt kim loại, bụi và tạp chất.

Bước 4: Làm kín ren
Quấn băng tan hoặc sử dụng keo làm kín phù hợp với điều kiện vận hành.

Bước 5: Lắp van
Đưa van vào vị trí và siết bằng dụng cụ tại phần lục giác hoặc vị trí được nhà sản xuất quy định. Không dùng tay gạt để vặn van.

Bước 6: Kiểm tra vận hành
Thao tác đóng mở một vài lần, sau đó cấp lưu chất từ từ và kiểm tra toàn bộ mối nối.

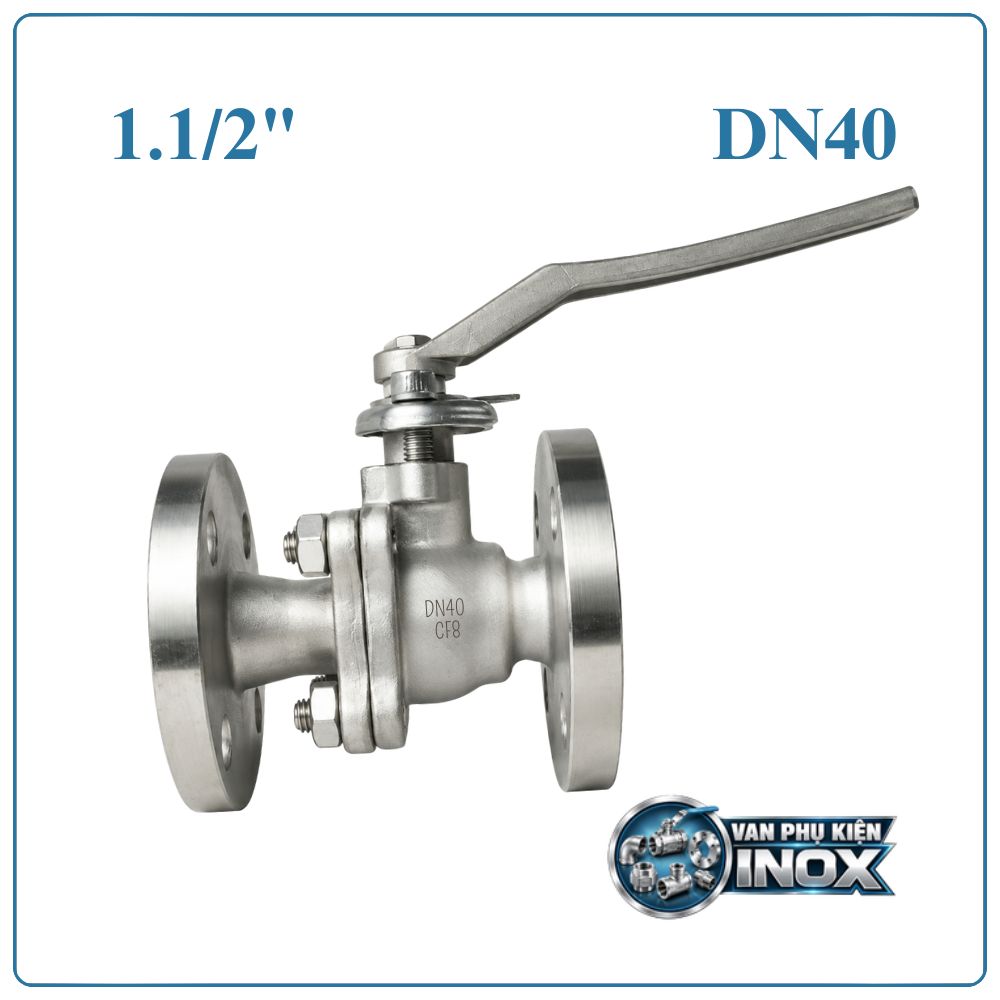

Van bi inox DN40 có những loại kết nối nào?

Đối với kích thước DN40, kiểu kết nối là yếu tố cần quan tâm khi lựa chọn sản phẩm. Van bi inox DN40 kết nối ren thường được sử dụng trong các hệ thống cần thi công nhanh và thuận tiện tháo lắp.

Khi lựa chọn, cần đối chiếu:

• Kích thước đường ống thực tế.
• Loại ren của van và đường ống.
• Chiều dài lắp đặt cho phép.
• Không gian thao tác quanh tay gạt.
• Môi chất đi qua van.
• Nhiệt độ và áp suất làm việc.

Việc xác định chính xác kiểu kết nối ngay từ đầu giúp hạn chế tình trạng phải sử dụng thêm phụ kiện chuyển đổi hoặc điều chỉnh đường ống trong quá trình thi công.

Mua van bi inox DN40 chính hãng ở đâu?

Để lựa chọn đúng van bi inox DN40, khách hàng nên xác định đầy đủ kích thước 1 1/2 inch, vật liệu inox 304, kiểu kết nối ren, môi chất và điều kiện vận hành.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp các sản phẩm van công nghiệp và phụ kiện đường ống, trong đó có van bi inox DN40 inox 304 phục vụ nhiều nhu cầu lắp đặt.

Hotline: 0961.332.786 – 0961.483.239

Câu hỏi thường gặp về van bi inox DN40

Van bi inox DN40 tương đương bao nhiêu inch?

DN40 tương đương 1 1/2 inch.

Van bi inox DN40 làm bằng inox 304 có chống gỉ không?

Có. Inox 304 có khả năng chống oxy hóa và chống ăn mòn tốt trong nhiều môi trường thông dụng, đặc biệt là hệ thống nước.

Van bi DN40 kết nối ren có dễ lắp không?

Có. Kết nối ren giúp việc lắp đặt và tháo van tương đối thuận tiện, tuy nhiên cần sử dụng đúng kích thước ren và vật liệu làm kín.

Van bi inox DN40 có dùng được cho hệ thống HVAC không?

Có. Van có thể được sử dụng trên các tuyến nước của hệ thống HVAC nếu nhiệt độ, áp suất và môi chất nằm trong giới hạn cho phép.

Gioăng PTFE trong van DN40 có tác dụng gì?

Gioăng PTFE tạo bề mặt tiếp xúc giữa thân van và quả bi, giúp tăng khả năng làm kín và hạn chế rò rỉ khi van đóng.

Van bi DN40 nên dùng để điều tiết lưu lượng không?

Van bi chủ yếu thích hợp cho đóng và mở dòng chảy. Nếu cần điều tiết lưu lượng liên tục, nên lựa chọn loại van được thiết kế chuyên dụng cho chức năng điều tiết.
