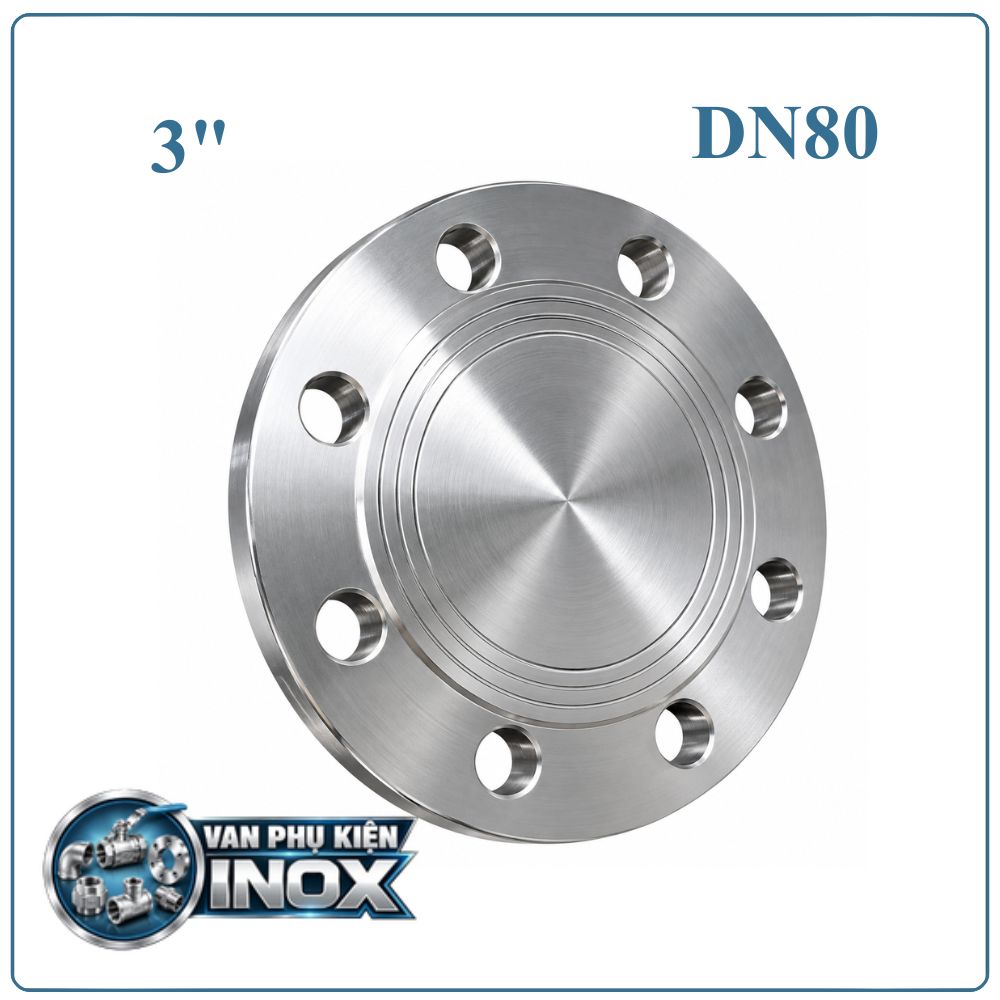

Mặt Bích Inox Đặc DN80

Mặt Bích Inox Đặc DN80 là gì?

Mặt Bích Inox Đặc DN80 là loại mặt bích kín được dùng để bịt đầu đường ống hoặc đóng các vị trí kết nối trên tuyến ống DN80. Sản phẩm có kích thước danh nghĩa DN80, tương đương 3 inch và phù hợp đường ống Φ88,9 mm. Nhờ kết cấu dạng đĩa đặc và liên kết bằng bulông, mặt bích có thể đóng kín đường ống nhưng vẫn thuận tiện tháo mở khi cần.

Ưu điểm nổi bật của Mặt Bích Inox Đặc DN80

• Khả năng chống ăn mòn cao: Inox 304 đáp ứng tốt môi trường nước và nhiều hệ thống thông thường; inox 316 thích hợp hơn cho môi trường có tính ăn mòn.
• Độ chắc chắn tốt: Thân bích inox dạng đặc tạo kết cấu ổn định khi chịu lực ép từ bulông.
• Làm kín hiệu quả: Gioăng được kẹp giữa hai mặt bích giúp hạn chế rò rỉ tại vị trí bịt.
• Tháo lắp nhanh: Có thể tháo rời khi cần kiểm tra đường ống hoặc đưa tuyến ống vào sử dụng trở lại.
• Sử dụng linh hoạt: Có thể lắp cho đầu ống, nhánh chờ, vị trí thiết bị hoặc đoạn đường ống cần cô lập.
• Nhiều quy cách: Đáp ứng các hệ thống sử dụng cấp áp lực và tiêu chuẩn khác nhau.

Thông số kỹ thuật Mặt Bích Inox Đặc DN80

Phân loại Mặt Bích Inox Đặc DN80

Mặt Bích Inox Đặc DN80 được chia theo cấp áp lực và tiêu chuẩn:

Phân loại theo cấp áp lực

• Mặt Bích Inox Đặc DN80 PN10: Dùng trên hệ thống được thiết kế theo cấp áp lực PN10, thường gặp ở các tuyến cấp nước và hệ thống kỹ thuật.
• Mặt Bích Inox Đặc DN80 PN16: Sử dụng cho đường ống có yêu cầu cấp áp lực PN16, cần bảo đảm mặt bích đối diện cũng tương thích với quy cách này.

Phân loại theo tiêu chuẩn

• Mặt Bích Inox Đặc DN80 JIS 10K: Sử dụng cho hệ thống đường ống theo quy cách JIS.
• Mặt Bích Inox Đặc DN80 BS 4504: Phù hợp với các tuyến ống áp dụng tiêu chuẩn BS 4504.
• Mặt Bích Inox Đặc DN80 ANSI/ASME: Dành cho hệ thống sử dụng tiêu chuẩn Mỹ, cần xác định đúng Class trước khi lựa chọn.

Các tiêu chuẩn trên có thể khác nhau về vòng lỗ, số lượng lỗ và kích thước lỗ bulông, do đó không nên thay thế trực tiếp chỉ dựa vào DN80.

Cấu tạo Mặt Bích Inox Đặc DN80

Một bộ mặt bích đặc DN80 khi lắp đặt gồm các thành phần chính:

Thân bích inox: Phần đĩa tròn đặc, có nhiệm vụ che kín đường ống.

Mặt làm kín: Bề mặt tiếp xúc với gioăng, cần được giữ sạch và tương đối phẳng.

Hệ thống lỗ bulông: Được bố trí quanh vành bích theo tiêu chuẩn tương ứng.

Gioăng: Nằm giữa hai mặt bích, tạo lớp đệm và hỗ trợ ngăn môi chất rò rỉ.

Bulông và đai ốc: Tạo lực ép giữ chặt mặt bích và gioăng.

Mặt Bích Inox Đặc DN80 dùng cho những hệ thống nào?

DN80 là kích thước thường xuất hiện trên các tuyến ống 3 inch, vì vậy sản phẩm có thể gặp tại:

• Đường ống cấp nước và phân phối nước.
• Hệ thống lọc và xử lý nước.
• Đường ống của trạm bơm.
• Hệ thống phòng cháy chữa cháy.
• Các tuyến nước làm mát trong nhà máy.
• Đường ống khí nén hoặc khí kỹ thuật khi vật liệu và gioăng phù hợp.
• Một số hệ thống hóa chất sử dụng inox 304/316 tương thích với môi chất.
• Các vị trí đầu chờ, nhánh dự phòng hoặc đoạn ống cần cô lập.

Lắp đặt Mặt Bích Inox Đặc DN80 như thế nào?

Thay vì siết bulông ngay từ đầu, nên thực hiện theo trình tự căn chỉnh trước rồi mới tạo lực ép hoàn thiện:

Kiểm tra quy cách → Vệ sinh → Đặt gioăng → Căn lỗ → Gá bulông → Siết chéo → Kiểm tra kín

1. Căn chỉnh mặt bích: Đưa mặt bích đặc và mặt bích đối diện về đúng vị trí, căn tâm đường ống và điều chỉnh sao cho các lỗ bulông thẳng hàng.
2. Lắp gioăng: Đặt gioăng vào giữa hai bề mặt làm kín. Gioăng phải nằm đều quanh chu vi, không bị gấp hoặc lệch khỏi vị trí.
3. Gá bulông; Lắp đủ bulông vào các lỗ trước khi tiến hành siết. Giai đoạn này chỉ cần siết nhẹ để cố định cụm bích.
4. Siết hoàn thiện: Siết theo thứ tự đối xứng, thực hiện nhiều lượt từ lực nhẹ đến lực yêu cầu. Cách siết chéo giúp hạn chế lực ép không đều lên gioăng.
5. Kiểm tra sau lắp: Kiểm tra lại các vị trí ghép nối, sau đó thử kín hoặc thử áp theo yêu cầu của hệ thống trước khi vận hành.

Kinh nghiệm lựa chọn Mặt Bích Inox Đặc DN80

Để chọn đúng sản phẩm, nên đối chiếu đồng thời các thông tin sau:

• Kích thước: DN80, 3 inch, Φ88,9 mm.
• Tiêu chuẩn: JIS 10K, BS 4504 hoặc ANSI/ASME.
• Cấp áp lực: PN10 hoặc PN16.
• Vật liệu: Inox 304 hoặc inox 316.
• Môi chất: Xác định loại chất lỏng hoặc khí tiếp xúc với mặt bích và gioăng.
• Nhiệt độ: Dùng làm cơ sở lựa chọn vật liệu gioăng.
• Quy cách lỗ: Kiểm tra số lỗ, đường kính lỗ và vòng lỗ của mặt bích đối diện.
• Bulông: Chọn đường kính, chiều dài và vật liệu phù hợp với cụm ghép.

Nếu thay thế mặt bích đang sử dụng, đo trực tiếp mặt bích cũ hoặc cung cấp hình ảnh quy cách lỗ sẽ giúp xác định chính xác hơn.

Mặt Bích Inox Đặc DN80 có thể kết hợp với phụ kiện nào?

Trong thực tế thi công, mặt bích đặc inox DN80 thường không sử dụng riêng lẻ mà được lắp cùng các vật tư khác để hoàn thiện mối ghép:

• Gioăng EPDM: Cho các hệ thống nước và môi trường phù hợp.
• Gioăng PTFE: Thích hợp khi cần khả năng kháng hóa chất.
• Gioăng Graphite: Dùng cho các điều kiện nhiệt độ cao phù hợp.
• Bulông và đai ốc: Lựa chọn theo tiêu chuẩn và kích thước lỗ bích.
• Mặt bích rỗng DN80: Ghép với mặt bích đặc để tạo vị trí đóng kín.
• Van mặt bích DN80: Có thể sử dụng tại các vị trí cần đóng/mở và cô lập tuyến ống.
• Ống và phụ kiện DN80: Khi cùng tiêu chuẩn kết nối, giúp tạo thành hệ thống đồng bộ.

Địa chỉ cung cấp Mặt Bích Inox Đặc DN80

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp Mặt Bích Inox Đặc DN80 cho nhiều nhu cầu lắp đặt, thay thế và bảo trì đường ống.

Sản phẩm có các lựa chọn inox 304, inox 316, PN10, PN16 và nhiều tiêu chuẩn kết nối. DTA Việt Nam hỗ trợ kiểm tra quy cách bích, gioăng và bulông dựa trên thông tin hệ thống trước khi khách hàng đặt hàng.
