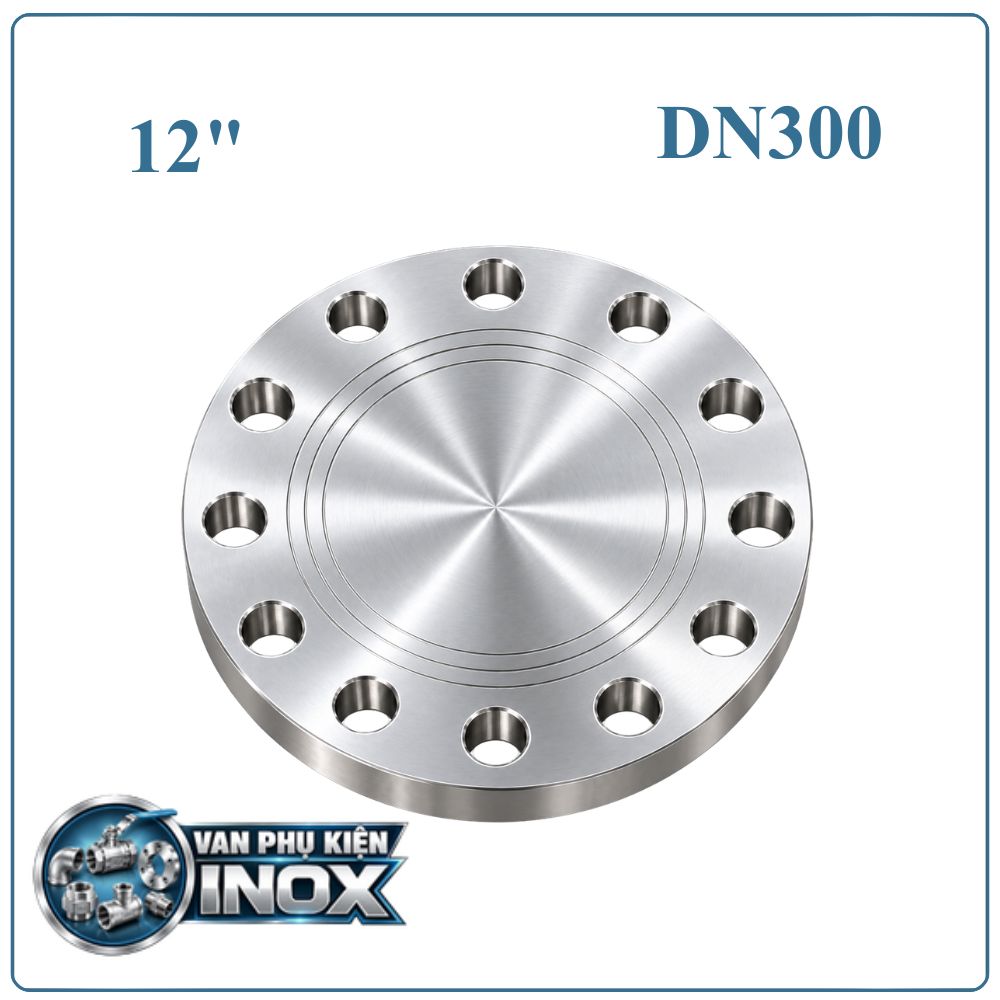

Mặt Bích Inox Đặc DN300

Mặt Bích Inox Đặc DN300 là gì?

Mặt Bích Inox Đặc DN300 là phụ kiện inox dạng đĩa đặc, dùng để bịt kín đầu đường ống hoặc vị trí kết nối DN300. Kích thước danh nghĩa DN300 tương đương 12 inch, đường kính ống khoảng Φ325 mm. Sản phẩm có các lỗ bulông bố trí quanh vành bích, cho phép ghép với mặt bích đối diện bằng bulông và gioăng làm kín.

Mặt bích đặc DN300 thường được lựa chọn cho những tuyến ống đường kính lớn cần đóng kín, cô lập đường ống hoặc tạo vị trí chờ để mở rộng hệ thống sau này.

Ưu điểm nổi bật của Mặt Bích Inox Đặc DN300

• Kết cấu dạng đặc: Khả năng bịt kín đầu tuyến hiệu quả, phù hợp với đường ống DN300.
• Chống ăn mòn tốt: Inox 304 thích hợp với nhiều môi trường nước và công nghiệp; inox 316 có khả năng chống ăn mòn tốt hơn trong môi trường khắc nghiệt.
• Liên kết bằng bulông: Thuận tiện tháo ra khi cần kiểm tra, bảo trì hoặc mở rộng đường ống.
• Độ cứng cao: Tấm bích có kết cấu chắc chắn, hạn chế biến dạng khi được lắp đúng quy cách.
• Nhiều tiêu chuẩn lựa chọn: Có thể sử dụng theo JIS 10K, BS 4504 hoặc hệ tiêu chuẩn ANSI/ASME tùy thiết kế.
• Phù hợp đường ống lớn: DN300 là kích thước phổ biến trong các hệ thống cấp nước, xử lý nước và đường ống công nghiệp.
• Có thể phối hợp nhiều loại gioăng: EPDM, PTFE hoặc graphite tùy môi chất và nhiệt độ làm việc.

Thông số kỹ thuật Mặt Bích Inox Đặc DN300

Phân loại Mặt Bích Inox Đặc DN300

Mặt Bích Inox Đặc DN300 có thể chia thành 2 nhóm chính: phân loại theo cấp áp lực và phân loại theo tiêu chuẩn sản xuất.

Phân loại theo cấp áp lực

• Mặt Bích Inox Đặc DN300 PN10: Dùng cho hệ thống đường ống thiết kế với cấp áp lực PN10, thường gặp trong đường ống cấp nước, xử lý nước và các hệ thống công nghiệp thông dụng.
• Mặt Bích Inox Đặc DN300 PN16: Phù hợp với các tuyến ống yêu cầu cấp áp lực PN16, thường được sử dụng cho hệ thống có điều kiện vận hành cao hơn PN10.

Phân loại theo tiêu chuẩn

• Mặt Bích Inox Đặc DN300 JIS 10K: Sản xuất theo quy cách JIS, phù hợp với hệ thống sử dụng thiết bị và phụ kiện theo tiêu chuẩn Nhật Bản.
• Mặt Bích Inox Đặc DN300 BS 4504: Áp dụng cho hệ thống đường ống sử dụng quy cách mặt bích theo tiêu chuẩn BS 4504.
• Mặt Bích Inox Đặc DN300 ANSI/ASME: Dùng trong các hệ thống thiết kế theo tiêu chuẩn Mỹ; khi lựa chọn cần xác định đúng Class và kích thước tương ứng.

Cấu tạo Mặt Bích Inox Đặc DN300

Mặt bích DN300 có cấu tạo tương đối đơn giản nhưng từng bộ phận đều ảnh hưởng trực tiếp đến khả năng làm kín:

• Thân bích: Tấm inox dạng tròn, được gia công đặc để che kín toàn bộ tiết diện đầu ống.
• Bề mặt làm kín: Là phần tiếp xúc với gioăng, giúp tạo kín khi hai mặt bích được siết chặt.
• Vòng lỗ bulông: Các lỗ được bố trí đều quanh thân bích để liên kết với mặt bích đối diện.
• Tâm bích: Được gia công theo đúng quy cách của từng tiêu chuẩn.
• Bộ bulông: Tạo lực ép giữa hai mặt bích và gioăng.
• Gioăng: Nằm giữa hai bề mặt bích, có nhiệm vụ lấp kín khe hở và hạn chế rò rỉ môi chất.

Với DN300, việc gia công chính xác vị trí lỗ bulông và bề mặt tiếp xúc đặc biệt quan trọng vì kích thước bích lớn, lực siết phân bố không đều có thể ảnh hưởng đến độ kín của mối ghép.

Mặt Bích Inox Đặc DN300 được sử dụng ở đâu?

Nhờ kích thước lớn và kết cấu chịu lực tốt, sản phẩm được sử dụng tại nhiều tuyến đường ống DN300:

• Trạm cấp nước: Bịt đầu đường ống, đường ống chờ hoặc các vị trí cần cô lập.
• Nhà máy xử lý nước: Lắp tại các tuyến ống dẫn nước, cụm lọc và thiết bị xử lý.
• Hệ thống PCCC: Sử dụng tại đường ống DN300 có đầu chờ hoặc vị trí dự phòng kết nối.
• Trạm bơm: Dùng để đóng kín đầu tuyến, vị trí tháo thiết bị hoặc các nhánh chưa đưa vào vận hành.
• Hệ thống công nghiệp: Phù hợp với đường ống dẫn nước, khí và một số môi chất hóa chất tương thích với inox.
• Nhà máy thực phẩm và đồ uống: Inox 304/316 có thể được sử dụng trong các hệ thống yêu cầu vật liệu có khả năng chống ăn mòn và dễ vệ sinh.
• Đường ống kỹ thuật ngoài trời: Dùng tại các vị trí cần bịt kín lâu dài nhưng vẫn có khả năng tháo mở khi cải tạo hệ thống.

Hướng dẫn lắp Mặt Bích Inox Đặc DN300

Bước 1: Kiểm tra quy cách

Đối chiếu mặt bích DN300 với mặt bích đối diện về tiêu chuẩn, cấp áp lực, vòng lỗ và kích thước lỗ bulông trước khi đưa vào lắp đặt.

Bước 2: Làm sạch bề mặt

Loại bỏ bụi bẩn, dầu mỡ, rỉ sét hoặc dị vật trên hai mặt tiếp xúc. Bề mặt càng sạch thì khả năng làm kín càng ổn định.

Bước 3: Đặt gioăng

Đưa gioăng vào chính giữa hai mặt bích. Không để gioăng lệch tâm hoặc che vào phần lòng ống.

Bước 4: Lắp bulông

Đưa bulông qua các lỗ tương ứng, lắp long đen và đai ốc. Ban đầu chỉ siết vừa đủ để cố định toàn bộ cụm bích.

Bước 5: Siết theo đường chéo

Tiến hành siết bulông theo thứ tự đối xứng hoặc hình sao thay vì siết lần lượt theo vòng tròn. Cách này giúp lực ép phân bố đều trên toàn bộ gioăng.

Bước 6: Kiểm tra độ kín

Sau khi hoàn thành, kiểm tra mối ghép và thực hiện thử áp theo quy trình của hệ thống trước khi đưa đường ống vào vận hành chính thức.

Kinh nghiệm chọn bulông cho Mặt Bích Inox Đặc DN300

Đối với mặt bích DN300, không nên chọn bulông chỉ dựa trên đường kính lỗ. Bộ bulông cần đồng bộ với tiêu chuẩn bích và điều kiện vận hành.

• Kiểm tra đường kính bulông theo đúng tiêu chuẩn mặt bích.
• Xác định chiều dài bulông dựa trên tổng chiều dày hai mặt bích, gioăng, long đen và phần ren cần ăn khớp với đai ốc.
• Với môi trường yêu cầu chống ăn mòn, có thể cân nhắc bulông inox 304 hoặc inox 316.
• Trường hợp yêu cầu cơ tính cao, lựa chọn cấp bền bulông phù hợp với thiết kế.
• Số lượng bulông phải đúng với số lỗ của mặt bích DN300 theo tiêu chuẩn đang sử dụng.
• Khi siết, thực hiện theo thứ tự chéo để hạn chế tình trạng một khu vực bị ép quá mạnh trong khi khu vực khác chưa đủ lực.
• Không nên dùng bulông quá ngắn vì có thể không đủ phần ren làm việc sau khi lắp.
• Với hệ thống lớn, nên sử dụng dụng cụ siết phù hợp để kiểm soát lực siết thay vì siết thủ công thiếu đồng đều.

Lưu ý khi chọn Mặt Bích Inox Đặc DN300

Để tránh mua sai quy cách, nên xác định đầy đủ thông tin trước khi đặt hàng. Đặc biệt với DN300, chỉ cần sai tiêu chuẩn vòng lỗ cũng có thể khiến hai mặt bích không thể ghép trực tiếp.

Các thông tin cần kiểm tra gồm:

1. Kích thước: DN300 – 12 inch – Φ325 mm.
2. Tiêu chuẩn: JIS 10K, BS 4504 hoặc ANSI/ASME.
3. Cấp áp lực: PN10 hoặc PN16 theo thiết kế.
4. Vật liệu: inox 304 hay inox 316.
5. Môi chất: nước, khí, hóa chất hoặc môi chất đặc thù.
6. Nhiệt độ vận hành: để lựa chọn gioăng thích hợp.
7. Quy cách mặt bích đối diện: đặc biệt là vòng lỗ và kích thước lỗ bulông.
8. Bộ phụ kiện đi kèm: gioăng, bulông, đai ốc nếu cần cung cấp đồng bộ.

MuaMặt Bích Inox Đặc DN300 cho hệ thống đường ống

Với các công trình sử dụng đường ống DN300, việc xác nhận đúng tiêu chuẩn trước khi đặt hàng giúp hạn chế sai lệch khi đưa vật tư vào thi công. Khách hàng có thể cung cấp hình ảnh mặt bích đang sử dụng, thông tin đường ống hoặc yêu cầu kỹ thuật để được đối chiếu.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp Mặt Bích Inox Đặc DN300 với các lựa chọn inox 304, inox 316 và nhiều quy cách tiêu chuẩn. DTA Việt Nam hỗ trợ tư vấn lựa chọn bích, gioăng và bộ bulông phù hợp với từng hệ thống, đồng thời báo giá theo số lượng thực tế của công trình.
