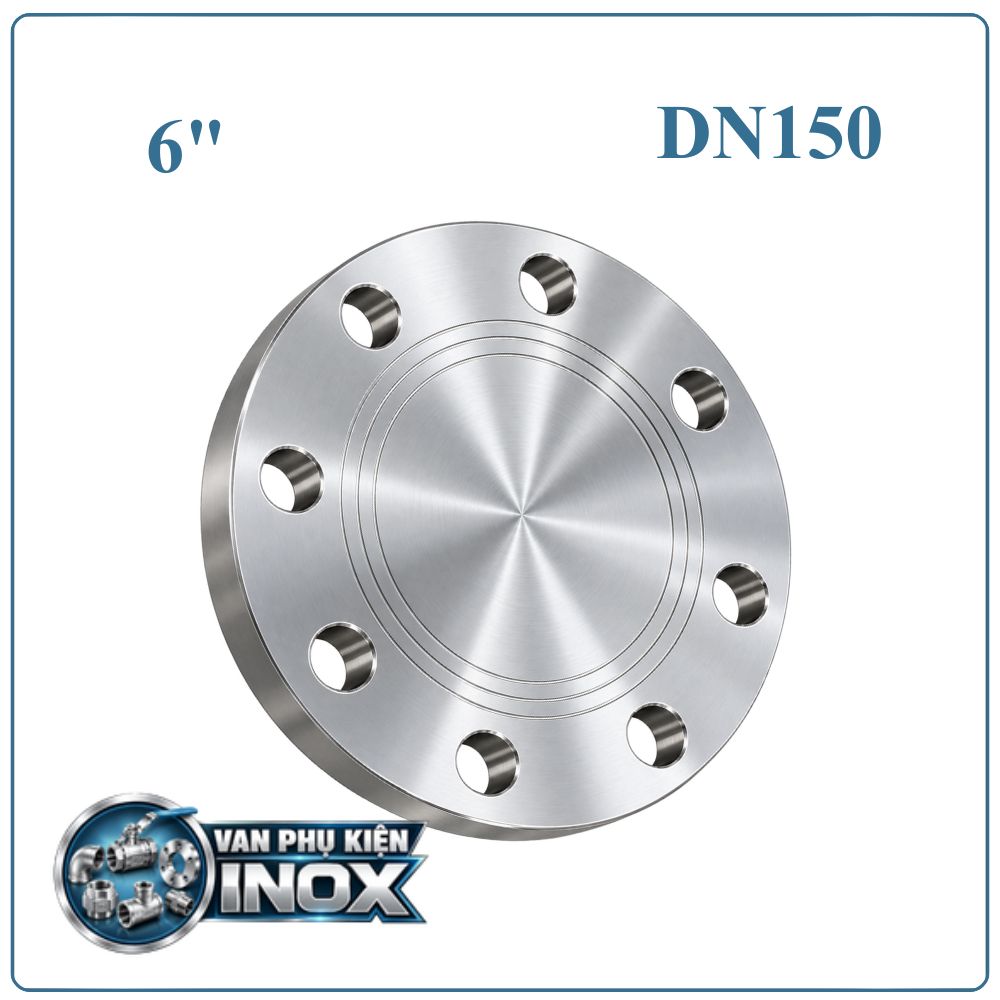

Mặt Bích Inox Đặc DN150

Mặt Bích Inox Đặc DN150 là gì?

Mặt Bích Inox Đặc DN150 là phụ kiện được sử dụng để đóng kín đầu đường ống hoặc ngăn dòng chảy tại một vị trí nhất định trong hệ thống. Sản phẩm có phần trung tâm bằng inox đặc, bên ngoài bố trí các lỗ liên kết để cố định với mặt bích đối diện.

Với kích thước DN150 tương đương 6 inch, phù hợp đường ống Φ168 mm, loại bích đặc này thường được dùng cho các tuyến ống có kích thước lớn trong hệ thống cấp nước, PCCC, xử lý nước, sản xuất công nghiệp và nhiều hệ thống dẫn môi chất khác.

Ưu điểm nổi bật

• Thân bích bằng inox có độ bền cơ học tốt và khả năng chống gỉ cao.
• Phần tâm kín giúp chặn dòng môi chất hoàn toàn tại vị trí lắp.
• Bề mặt tiếp xúc phẳng, thuận tiện kết hợp với gioăng để tạo độ kín.
• Kết nối bằng bu lông giúp tháo mở dễ dàng khi cần bảo dưỡng.
• Có thể sử dụng trong môi trường nước, khí và nhiều loại môi chất công nghiệp.
• Kích thước DN150 đáp ứng các hệ thống đường ống 6 inch.
• Có thể lựa chọn quy cách theo PN10, PN16, JIS 10K, BS 4504 hoặc ANSI.

Thông số kỹ thuật Mặt Bích Inox Đặc DN150

Phân loại theo cấp áp lực và tiêu chuẩn

Mặt Bích Inox Đặc DN150 không chia thành nhiều kiểu kết cấu khác nhau mà chủ yếu được lựa chọn dựa trên cấp áp lực và tiêu chuẩn kích thước.

Theo cấp áp lực

• DN150 PN10: Dùng cho các hệ thống có cấp áp lực danh nghĩa 10 bar, thường gặp trong đường ống nước và các hệ thống công nghiệp thông dụng.
• DN150 PN16: Có cấp áp lực danh nghĩa 16 bar, thích hợp với hệ thống yêu cầu mức chịu áp cao hơn PN10.

Theo tiêu chuẩn mặt bích

• JIS 10K: tiêu chuẩn Nhật Bản, phổ biến trong các hệ thống sử dụng thiết bị và phụ kiện theo quy cách JIS.
• BS 4504: tiêu chuẩn Anh được áp dụng cho nhiều loại mặt bích đường ống.
• ANSI: tiêu chuẩn Mỹ, thường được sử dụng trong các hệ thống công nghiệp và thiết bị nhập khẩu.

Cần lựa chọn đúng tiêu chuẩn ngay từ đầu vì kích thước vòng lỗ, số lượng lỗ và đường kính lỗ bu lông có thể khác nhau giữa từng hệ tiêu chuẩn.

Cấu tạo của bích đặc inox DN150

Mặt bích đặc DN150 có cấu trúc tương đối đơn giản nhưng được thiết kế để chịu lực siết và duy trì độ kín của mối ghép.

• Đĩa bích inox: bộ phận chính có dạng tròn, phần giữa được làm kín hoàn toàn.
• Mặt làm kín: tiếp xúc với gioăng nhằm hạn chế rò rỉ.
• Vòng lỗ liên kết: bố trí quanh thân bích để lắp bu lông.
• Phần tâm đặc: đóng vai trò như một tấm chặn, không cho môi chất đi xuyên qua.

Mặt Bích Inox Đặc DN150 dùng trong trường hợp nào?

Bích đặc DN150 thích hợp khi cần đóng một tuyến ống nhưng vẫn muốn duy trì khả năng tháo lắp về sau. Đây cũng là giải pháp thuận tiện cho những hệ thống có các nhánh đường ống dự phòng.

Sản phẩm thường xuất hiện tại:

• Đường ống cấp nước quy mô lớn.
• Hệ thống PCCC.
• Trạm bơm và xử lý nước.
• Hệ thống xử lý nước thải.
• Nhà máy sản xuất công nghiệp.
• Đường ống dẫn khí.
• Hệ thống hóa chất.
• Các đầu chờ cần bịt kín trong thời gian chưa đưa vào sử dụng.

Quy trình lắp đặt

Bước 1: Kiểm tra kích thước
Đối chiếu DN150 và tiêu chuẩn mặt bích để đảm bảo các lỗ liên kết tương thích.

Bước 2: Chuẩn bị gioăng
Chọn gioăng có đường kính phù hợp và khả năng chịu được môi chất, nhiệt độ của hệ thống.

Bước 3: Đưa bích đặc vào vị trí
Đặt Mặt Bích Inox Đặc DN150 lên đầu tuyến cần đóng, căn chỉnh đồng tâm với mặt bích đối diện.

Bước 4: Lắp bu lông
Lắp đầy đủ bu lông và đai ốc theo đúng số lượng lỗ của mặt bích.

Bước 5: Siết theo đường chéo
Siết lần lượt theo hình thức đối xứng để gioăng được ép đều, tránh tạo lực lệch lên mặt bích.

Bước 6: Thử kín
Sau khi hoàn thành, kiểm tra mối nối và tiến hành thử áp theo yêu cầu kỹ thuật của hệ thống.

Kinh nghiệm chọn bu lông

Đối với mặt bích DN150, không nên chọn bu lông chỉ dựa vào kích thước DN. Quy cách thực tế cần căn cứ vào tiêu chuẩn mặt bích và cấp áp lực.

• Kiểm tra chính xác đường kính lỗ trước khi chọn bu lông.
• Chiều dài bu lông phải đủ để đi qua hai mặt bích, gioăng và phần đai ốc.
• Với môi trường dễ gây ăn mòn, có thể cân nhắc bu lông inox 304 hoặc inox 316.
• Hệ thống áp suất cao cần sử dụng bu lông có cấp bền phù hợp.
• Số lượng bu lông phải đúng với vòng lỗ của mặt bích.
• Khi lắp đặt nên siết từng bước theo thứ tự đối xứng thay vì siết chặt từng vị trí riêng lẻ.
• Tránh siết quá mức vì có thể làm biến dạng gioăng và ảnh hưởng đến khả năng làm kín.

Những yếu tố cần kiểm tra trước khi mua

Trước khi đặt Mặt Bích Inox Đặc DN150, nên xác định rõ:

• Kích thước DN150 – 6 inch – Φ168 mm.
• Inox 304 hay inox 316.
• Cấp áp lực PN10 hay PN16.
• Tiêu chuẩn JIS 10K, BS 4504 hay ANSI.
• Kích thước và số lượng lỗ bu lông.
• Loại gioăng sử dụng.
• Nhiệt độ và môi chất trong đường ống.

Việc xác định đầy đủ các thông số trên giúp tránh tình trạng mặt bích đúng DN nhưng sai tiêu chuẩn lỗ, không thể ghép nối với mặt bích hiện có.

Đơn vị cung cấp Mặt Bích Inox Đặc DN150

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp Mặt Bích Inox Đặc DN150 cho các hệ thống đường ống dân dụng và công nghiệp.

Sản phẩm có các lựa chọn về inox 304, inox 316, PN10, PN16, JIS 10K, BS 4504 và ANSI, đáp ứng nhiều nhu cầu lắp đặt khác nhau.

Khi cần báo giá, khách hàng nên cung cấp DN150, tiêu chuẩn, cấp áp lực, vật liệu và số lượng để được tư vấn đúng quy cách sản phẩm.
