Tê Inox DN80

Tê Inox DN80 là gì?

Tê Inox DN80 là phụ kiện đường ống có dạng ba nhánh, dùng để đưa một tuyến ống phụ ra khỏi đường ống chính hoặc kết nối ba hướng ống tại cùng một vị trí. Sản phẩm được chế tạo từ inox 304, kích thước danh nghĩa DN80 tương đương 3 inch, phi 90.

Tê DN80 có thể sử dụng kết nối ren hoặc hàn, tùy vào kết cấu đường ống và yêu cầu thi công của từng hệ thống.

Cấu tạo Tê Inox DN80

Cấu tạo sản phẩm gồm:

• Thân tê: phần trung tâm liên kết ba cửa và tạo khoang lưu thông bên trong.
• Hai đầu tuyến chính: dùng để nối tiếp hai đoạn ống cùng phương.
• Đầu nhánh: tạo hướng rẽ cho tuyến ống thứ ba.
• Phần miệng kết nối: được gia công theo dạng ren hoặc đầu hàn.
• Bề mặt inox 304: có độ bền tốt, đồng thời hạn chế quá trình oxy hóa trong môi trường sử dụng thích hợp.

Ưu điểm của Tê Inox DN80

• Phân nhánh đường ống thuận tiện: tạo sẵn cửa rẽ trên tuyến chính.
• Inox 304 bền: phù hợp với nhiều hệ thống cấp và dẫn lưu chất.
• Khả năng chống gỉ tốt: đặc biệt hữu ích trong môi trường thường xuyên tiếp xúc với nước và hơi ẩm.
• Kích thước DN80: đáp ứng các tuyến ống có tiết diện lớn hơn nhóm DN50–DN65.
• Có thể chọn ren hoặc hàn: linh hoạt theo phương án thi công.
• Kết cấu gọn: không cần ghép nhiều co, nối hoặc phụ kiện để tạo một điểm chia nhánh.
• Bề mặt dễ làm sạch: thích hợp với các hệ thống chú trọng vệ sinh đường ống.
• Khả năng phối hợp tốt: dễ kết nối với van và các phụ kiện có cùng kích thước danh nghĩa.

Thông số kỹ thuật Tê Inox DN80

Phân loại tê Inox DN80

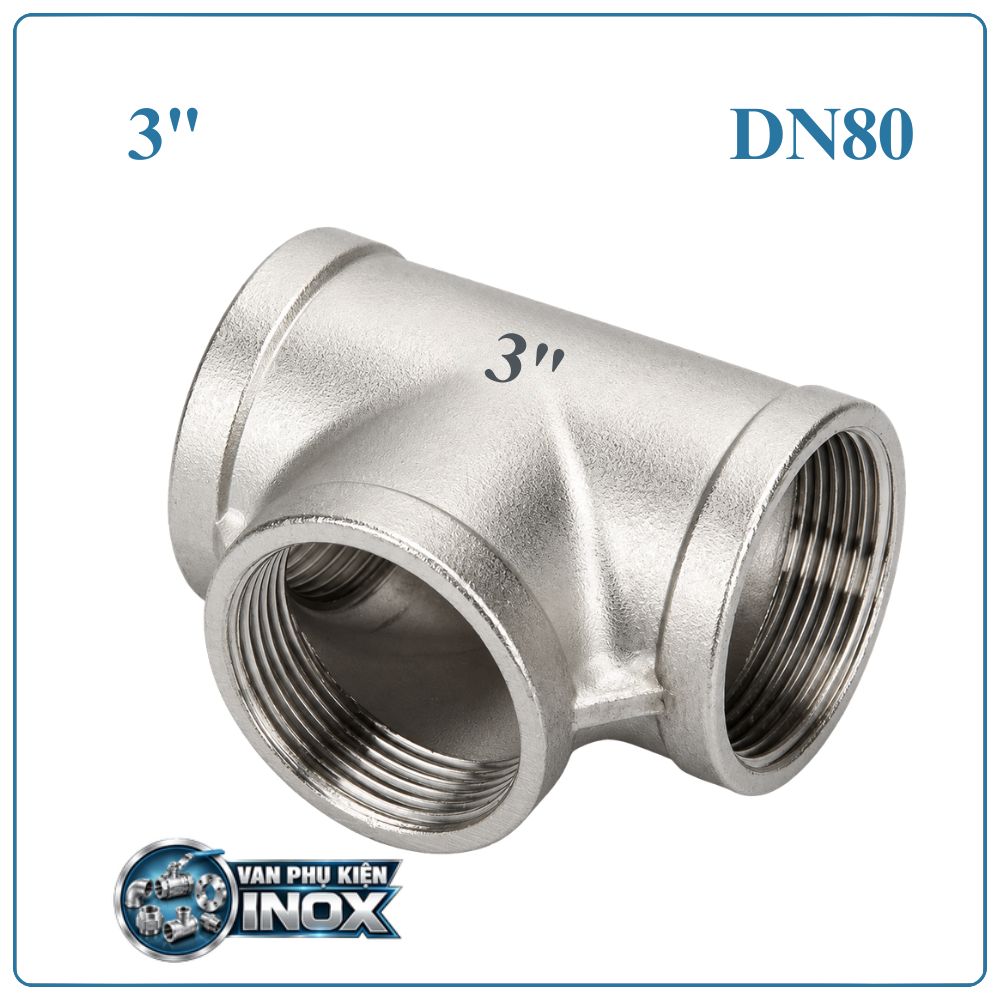

Tê Inox DN80 ren

Tê ren phù hợp với hệ thống ưu tiên khả năng tháo lắp. Khi cần thay đổi thiết bị hoặc bảo dưỡng tuyến ống, phụ kiện có thể được tháo ra mà không phải cắt đường ống như phương án hàn.

Đối với dạng này, chất lượng mối nối phụ thuộc nhiều vào việc lựa chọn đúng quy cách ren và vật liệu làm kín.

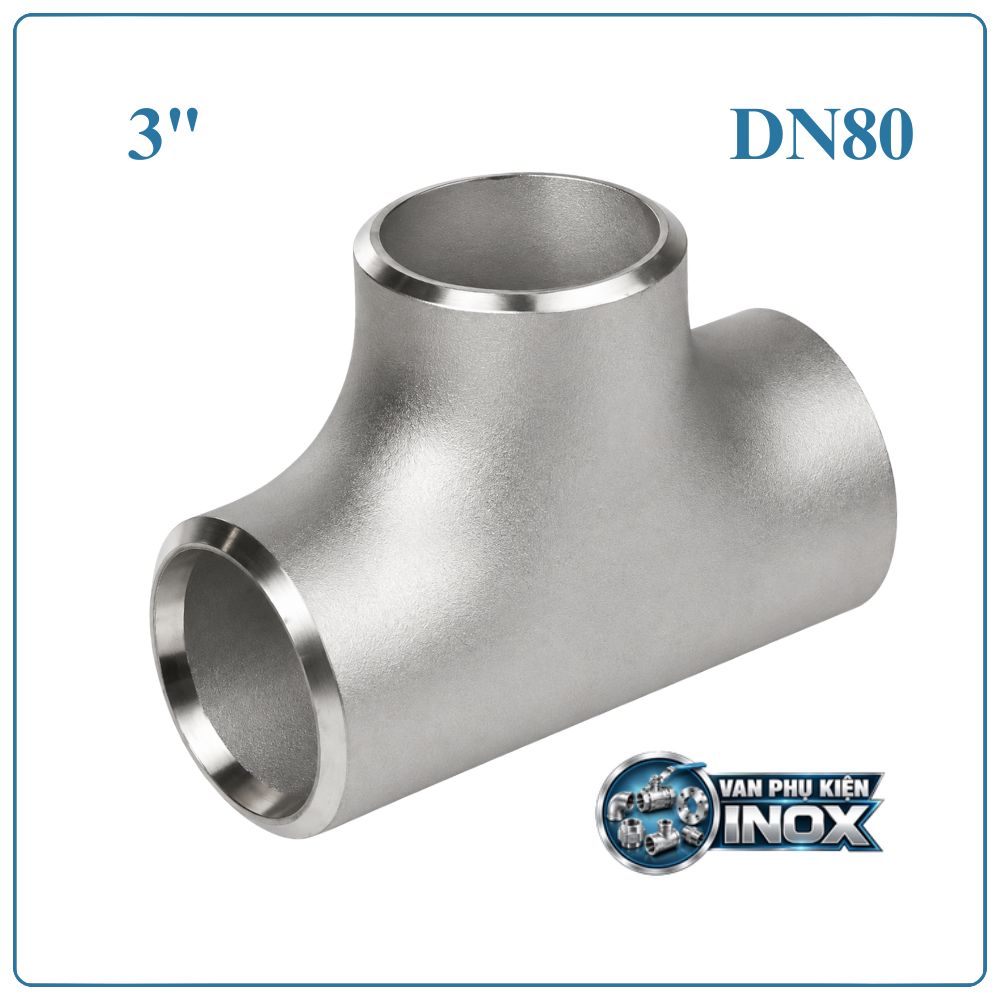

Tê Inox DN80 hàn

Tê hàn tạo ra mối liên kết cố định giữa phụ kiện và đường ống. Sau khi hoàn thiện, vị trí nối có tính ổn định cao và hạn chế các điểm tháo rời.

Phương án hàn thích hợp với các tuyến ống được thiết kế cố định, đặc biệt khi cần giảm nguy cơ rò rỉ tại mối nối trong quá trình vận hành.

Ứng dụng thực tế của Tê Inox DN80

Với kích thước 3 inch, tê DN80 thường được sử dụng tại các tuyến ống có nhu cầu phân phối lưu chất với lưu lượng tương đối lớn.

Sản phẩm có thể được ứng dụng trong:

• Hệ thống cấp nước cho công trình.
• Tuyến ống xử lý và phân phối nước.
• Hệ thống nước làm mát.
• Đường ống khí nén trong nhà xưởng.
• Hệ thống dẫn dầu và chất lỏng tương thích.
• Đường ống công nghệ trong nhà máy.
• Hệ thống tuần hoàn lưu chất.
• Cụm đường ống kết nối với bơm và thiết bị.
• Tuyến nhánh phục vụ các khu vực sản xuất riêng biệt.

Nguyên lý Tê Inox DN80

Tê DN80 tạo ra điểm giao giữa đường ống chính và đường ống nhánh. Khi lưu chất đi qua thân tê, dòng có thể tiếp tục theo tuyến chính hoặc chuyển hướng qua cửa nhánh tùy theo trạng thái của hệ thống phía sau.

Bản thân tê không có cơ cấu điều chỉnh lưu lượng. Nếu cần kiểm soát dòng chảy trên nhánh DN80, van khóa hoặc van điều tiết sẽ được lắp bổ sung trên tuyến đó.

Trong chiều ngược lại, cửa nhánh cũng có thể trở thành đường cấp vào để đưa lưu chất về tuyến chính. Vì vậy, tê có thể được sử dụng linh hoạt cho nhiều phương án bố trí mạng lưới đường ống.

Hướng dẫn lắp Tê Inox DN80

Bước 1: Kiểm tra sơ đồ

Xác định chính xác tuyến chính, tuyến nhánh và hướng của cửa rẽ trước khi đưa tê vào hệ thống.

Bước 2: Chuẩn bị đầu ống

Cắt và xử lý đầu ống đúng kích thước. Làm sạch dầu mỡ, bụi bẩn và ba via tại khu vực kết nối.

Bước 3: Căn chỉnh phụ kiện

Đặt tê vào tuyến chính, căn hai cửa chính thẳng với đường ống và điều chỉnh cửa nhánh đúng hướng cần triển khai.

Bước 4: Tạo mối liên kết

• Nếu dùng ren, ghép đúng bước ren, bổ sung vật liệu làm kín rồi siết ổn định.
• Nếu dùng hàn, cố định tê, kiểm tra độ đồng tâm và tiến hành hàn theo quy trình kỹ thuật dành cho inox.

Bước 5: Hoàn tất và kiểm tra

Vệ sinh khu vực kết nối, kiểm tra độ chắc chắn và tiến hành thử kín hoặc thử áp. Chỉ vận hành khi vị trí lắp đặt đáp ứng yêu cầu kỹ thuật.

Lưu ý khi sử dụng Tê Inox DN80

• Kiểm tra đúng quy cách DN80 – 3 inch – phi 90 trước khi lắp đặt.
• Đảm bảo ba cửa của tê được định hướng đúng theo bản vẽ hệ thống.
• Không ép hoặc dùng lực bất thường để đưa tê vào vị trí.
• Với kết nối ren, không siết quá mức làm ảnh hưởng đến phần ren.
• Với kết nối hàn, cần hạn chế biến dạng do nhiệt trong quá trình thi công.
• Đường ống DN80 nên được bố trí giá đỡ phù hợp, tránh để trọng lượng đường ống tác động trực tiếp lên tê.
• Kiểm tra áp suất và nhiệt độ thực tế trước khi đưa vào vận hành.
• Không sử dụng vượt giới hạn kỹ thuật của sản phẩm.
• Khi dẫn hóa chất, cần kiểm tra độ tương thích của inox 304 với môi trường cụ thể.
• Thực hiện kiểm tra định kỳ các mối nối trong quá trình sử dụng.

Mua Tê Inox DN80 chính hãng ở đâu?

Đối với đường ống DN80, việc lựa chọn đúng kích thước và kiểu kết nối giúp quá trình lắp đặt thuận lợi, hạn chế phải gia công hoặc thay đổi hệ thống. Khi mua nên xác nhận rõ Tê Inox DN80 ren hay hàn, vật liệu inox 304 và quy cách đường ống đi kèm.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp phụ kiện đường ống inox với nhiều kích thước, phục vụ các hệ thống cấp nước, công nghiệp, xử lý lưu chất và đường ống kỹ thuật.

Khách hàng cần mua Tê Inox DN80, Tê Inox 304 DN80, Tê inox phi 90, Tê inox 3 inch có thể liên hệ DTA Việt Nam để được tư vấn lựa chọn sản phẩm theo nhu cầu sử dụng.
