Tê Inox DN65

Tê Inox DN65 là gì?

Tê Inox DN65 là phụ kiện dùng để tạo một nhánh mới trên tuyến ống có kích thước danh nghĩa DN65. Sản phẩm có ba đầu kết nối, trong đó hai đầu nằm trên tuyến chính và một đầu bố trí theo hướng vuông góc để đưa lưu chất sang đường ống khác.

Tê DN65 thường được quy đổi thành 2 1/2 inch, phi 76, sử dụng inox 304 và có thể lựa chọn kiểu ren hoặc hàn tùy thiết kế hệ thống.

Cấu tạo Tê Inox DN65

Điểm đặc trưng của tê DN65 nằm ở phần thân đúc/liền khối tạo thành ba nhánh giao nhau. Cấu trúc này giúp việc chia tuyến được thực hiện ngay tại một vị trí mà không phải ghép nhiều phụ kiện chuyển hướng.

Các bộ phận chính gồm:

• Thân tê: giữ vai trò liên kết toàn bộ ba cửa và chịu tác động của áp lực đường ống.
• Hai cửa tuyến chính: bố trí thẳng hàng để duy trì hướng đi của đường ống chính.
• Cửa nhánh DN65: đặt lệch 90° so với tuyến chính, dùng để kết nối đường ống phụ.
• Đầu nối: gia công theo dạng ren hoặc đầu hàn.
• Bề mặt inox: có khả năng chống oxy hóa và hạn chế tình trạng gỉ sét trong môi trường phù hợp.

Ưu điểm nổi bật của Tê Inox DN65

• Tạo nhánh trực tiếp: thuận tiện bố trí thêm một tuyến ống từ đường chính.
• Kết cấu chắc chắn: inox 304 có độ bền cơ học tốt, phù hợp nhiều hệ thống công nghiệp.
• Khả năng chống gỉ: thích hợp với môi trường nước, hơi ẩm và nhiều loại lưu chất thông dụng.
• Có hai kiểu liên kết: đáp ứng cả hệ thống sử dụng ren và hệ thống yêu cầu hàn cố định.
• Tiết kiệm không gian: điểm phân nhánh được gom vào một phụ kiện thay vì nhiều chi tiết nối.
• Bề mặt dễ vệ sinh: phù hợp với những hệ thống yêu cầu giữ đường ống sạch.
• Kích thước DN65: thích hợp cho các tuyến có lưu lượng trung bình đến tương đối lớn.

Thông số kỹ thuật Tê Inox DN65

Thông số	Chi tiết
Tên sản phẩm	Tê Inox DN65
Kích thước danh nghĩa	DN65
Quy đổi inch	2 1/2 inch
Đường kính tương đương	Phi 76
Vật liệu	Inox 304
Kiểu tê	Tê đều
Kết nối	Ren / Hàn
Áp suất làm việc	Tối đa 16 Bar
Nhiệt độ làm việc	-20°C đến 180°C
Số lượng cửa	3
Góc nhánh	90°
Môi trường sử dụng	Nước, khí, dầu và các lưu chất tương thích

Các dạng kết nối của Tê Inox DN65

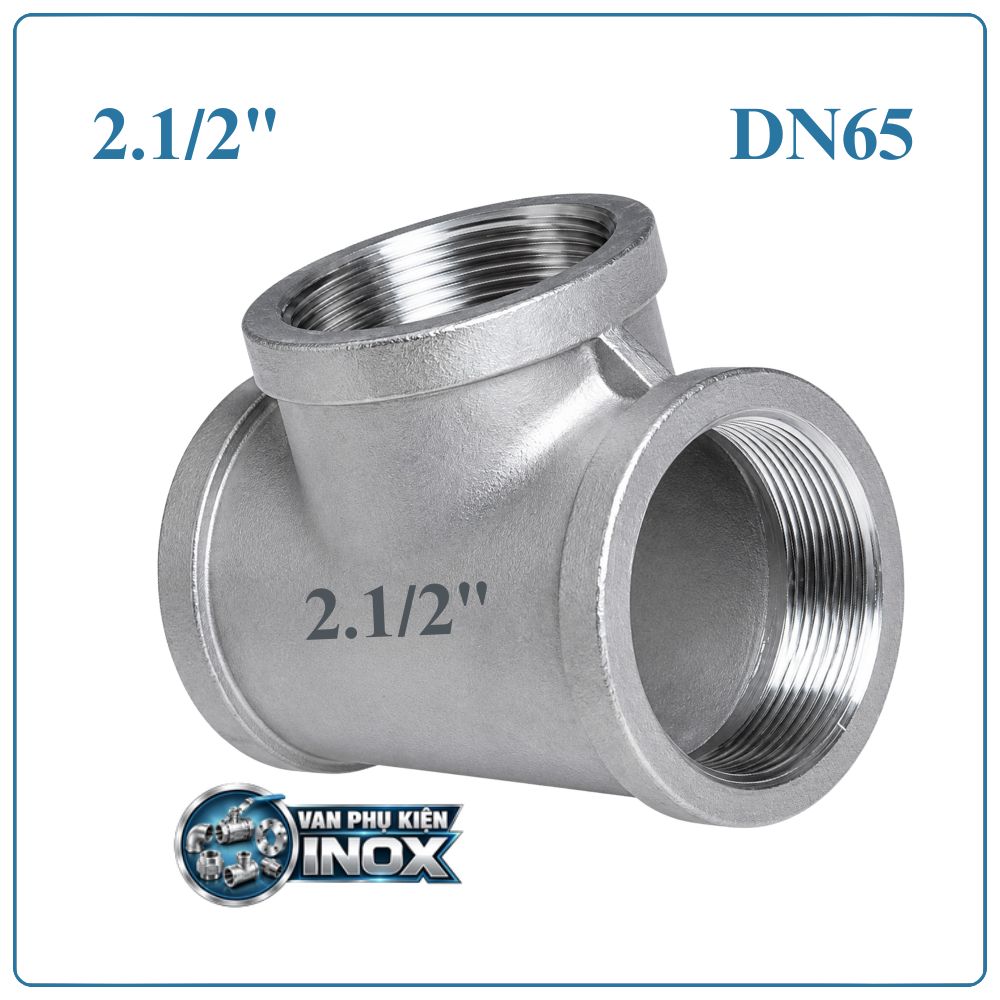

Tê Inox DN65 ren

Phiên bản ren thích hợp với những đường ống cần tháo lắp phụ kiện trong quá trình sửa chữa hoặc cải tạo. Các mối nối có thể được tháo ra khi cần thay thế tê hoặc điều chỉnh lại tuyến ống.

Khi thi công cần đặc biệt chú ý đến sự tương thích giữa ren của tê và ren trên đường ống, tránh tình trạng lệch bước ren hoặc ép ren quá mức.

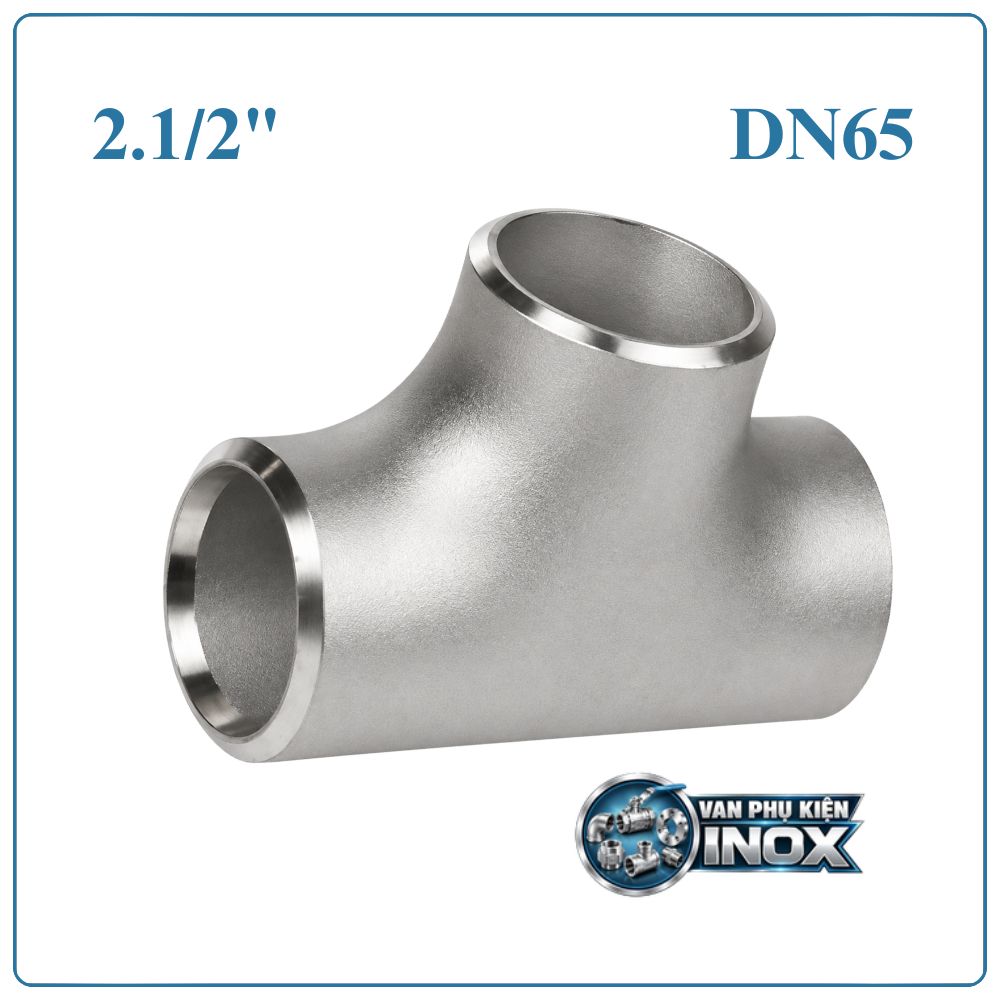

Tê Inox DN65 hàn

Dạng hàn tạo liên kết cố định giữa tê và đường ống. Sau khi hoàn thiện mối hàn, hệ thống có kết cấu liền mạch hơn và phù hợp với các tuyến ống cần hạn chế vị trí tháo rời.

Loại này thường được ưu tiên khi hệ thống đã xác định cố định vị trí các nhánh và không yêu cầu tháo tê thường xuyên.

Tê Inox DN65 được dùng ở đâu?

Tê DN65 có thể được bố trí tại nhiều vị trí mà đường ống chính cần chia sang một tuyến phụ có cùng kích thước danh nghĩa.

Một số hệ thống thường sử dụng gồm:

• Mạng lưới cấp và phân phối nước.
• Hệ thống xử lý nước và nước thải.
• Đường ống cấp nước cho nhà máy.
• Hệ thống khí nén và khí kỹ thuật.
• Tuyến dẫn chất lỏng trong dây chuyền sản xuất.
• Hệ thống đường ống phòng cháy chữa cháy phù hợp.
• Đường ống tuần hoàn trong hệ thống kỹ thuật.
• Các cụm đường ống kết nối bơm, van và thiết bị công nghiệp.

Nguyên lý làm việc của Tê Inox DN65

Tê inox không phải thiết bị đóng mở nên bên trong không có cơ cấu điều khiển dòng chảy. Khi lưu chất đi vào một trong các cửa của tê, dòng sẽ được dẫn qua khoang giao nhau và tiếp tục theo các hướng kết nối còn lại.

Trong trường hợp tê được đặt trên tuyến chính, dòng lưu chất có thể tiếp tục đi thẳng đồng thời một phần dòng được đưa sang cửa nhánh. Việc điều chỉnh lượng lưu chất đi vào nhánh sẽ do các thiết bị như van khóa, van điều tiết hoặc thiết bị điều khiển lắp trên tuyến đảm nhiệm.

Nhờ đó, tê DN65 chủ yếu thực hiện nhiệm vụ phân chia và liên kết đường ống, giúp bố trí mạng lưới dẫn lưu chất linh hoạt hơn.

Cách lắp đặt Tê Inox DN65

Quy trình có thể áp dụng chung cho cả hai phương án ren và hàn, chỉ khác ở công đoạn tạo liên kết cuối cùng.

Bước 1: Xác định vị trí

Đánh dấu chính xác vị trí cần tạo nhánh trên hệ thống. Đảm bảo khoảng trống xung quanh đủ để thao tác lắp đặt và bảo trì.

Bước 2: Làm sạch đầu ống

Loại bỏ bụi bẩn, dầu mỡ, ba via hoặc phần kim loại dư thừa tại khu vực kết nối.

Bước 3: Đưa tê vào vị trí

Căn chỉnh hai cửa trên tuyến chính với đường ống. Đồng thời xoay cửa nhánh theo đúng hướng thiết kế.

Bước 4: Hoàn thiện mối nối

• Với kết nối ren: căn đúng ren, sử dụng vật liệu làm kín thích hợp rồi siết vừa đủ lực.
• Với kết nối hàn: cố định vị trí, căn chỉnh trước khi thực hiện mối hàn theo quy trình dành cho inox.

Bước 5: Kiểm tra và thử kín

Sau khi hoàn thành, kiểm tra độ chắc chắn của toàn bộ kết nối. Tiến hành thử kín hoặc thử áp theo yêu cầu kỹ thuật trước khi đưa hệ thống vào vận hành.

Những điểm cần chú ý khi dùng Tê Inox DN65

• Đối chiếu đúng kích thước DN65 – 2 1/2 inch – phi 76 trước khi lắp.
• Không nên lựa chọn tê chỉ dựa vào đường kính đo thực tế mà bỏ qua tiêu chuẩn của đường ống.
• Với tê ren, cần kiểm tra chính xác quy cách ren hai phía.
• Với tê hàn, khu vực hàn phải được vệ sinh sạch trước khi thi công.
• Tránh để phụ kiện chịu tải trọng trực tiếp từ đường ống nếu hệ thống chưa có giá đỡ.
• Kiểm tra áp suất và nhiệt độ thực tế trước khi lựa chọn.
• Không vận hành vượt quá giới hạn kỹ thuật của sản phẩm.
• Nên thử kín sau khi hoàn thiện hệ thống.
• Nếu sử dụng với hóa chất, cần xác nhận khả năng chống ăn mòn của inox 304 đối với từng loại lưu chất.

Địa chỉ cung cấp Tê Inox DN65

Việc lựa chọn đúng Tê Inox DN65 giúp hạn chế sai lệch kích thước khi ghép nối và đảm bảo quá trình thi công thuận lợi. Khi đặt hàng nên cung cấp rõ nhu cầu tê ren hay tê hàn, vật liệu inox 304 và kích thước đường ống thực tế.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp phụ kiện đường ống inox nhiều kích thước, trong đó có Tê Inox DN65, Tê Inox 304 DN65, Tê inox phi 76 và Tê inox 2 1/2 inch.

DTA Việt Nam hỗ trợ tư vấn quy cách, kiểu kết nối và lựa chọn phụ kiện phù hợp với từng hệ thống đường ống.
